Как разобрать узел антискручивания шлага фирмы Hansgrohe

Изюмский · 23 января, 2016

Три года назад купил и установил в ванной и туалете смесители и шланги Hansgrohe Isiflex’B 160 . Смесители работают отлично, а вот шланги подтекают со стороны леек. И если в ванной комнате протечки попадают в ванну, то в туалете на пол. Неудобство.
Причина мне ясна: нарушение в работе узла защиты от скручивание шланга. Как устранить неисправность? Есть три варианта:
1. Купить новый шланг
2. Залить неисправный узел эпоксидной смолой или каким-то другим застывающим водостойким компаундом, т.е. отказаться от функции анти скручивания (Twist-free).
3. Отремонтировать неисправный узел.
В специализированных магазинах Максидом, Афоня, которые сотрудничают с фирмой Hansgrohe –СПб, сказали, что шланги – это расходный материал и не стоит заморачиваться с ремонтом. Обзвонил в СПб много специалистов сантехников с фирм, частников . Все направляют в магазин.
Однако, перед тем как выполнить п.п. 1 или 2 хотелось бы заглянуть внутрь этого узла, сам шланг в рабочем состоянии.
Неужели перевелись пытливые, думающие сантехники, которые давно бы распилили муфту этого узла с заменённого шланга для оценки его ремонтопригодности: запрессован этот встроенный упорный подшипник (инновационные технологии Hansgrohe) или вкручен и можно выкрутить?
Благодарю.
P.S. Лучшие программисты всего мира проводили съезд по способам закрытия информации в комьютерах, пригласили лучших хакеров со всего мира. Много спорили по повестке съезда, но в одном вопросе все были едины: какие бы хитрые программы, устройства один человек не придумал, другой человек завсегда их разберёт.

KGB · 23 января, 2016

казали, что шланги – это расходный материал

Дык правильно сказали, какой смысл их ремонтировать?

какие бы хитрые программы, устройства один человек не придумал, другой человек завсегда их разберёт.

Сломать легче чем создать

ГидроМС · 25 января, 2016

Повторюсь:

"Да, запресован

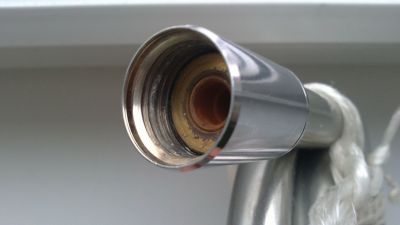

Временно помогает смазка и незначительное продавливание кольца(на фото внутри конусной гайки виден сегмент) ниже что-бы сдавил манжету

3 года, средний срок хансгроевских шлангов
Дольше ходят только при регулярной смазке манжеты"

ГидроМС · 2 февраля, 2016

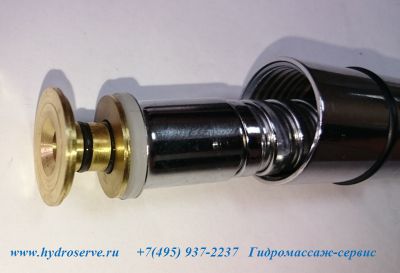

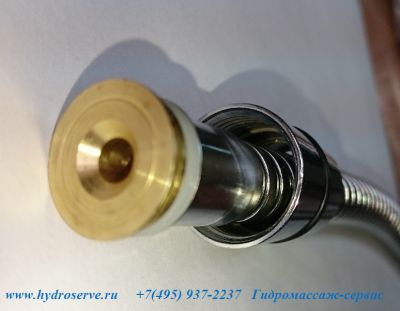

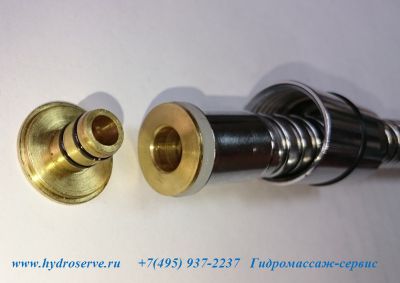

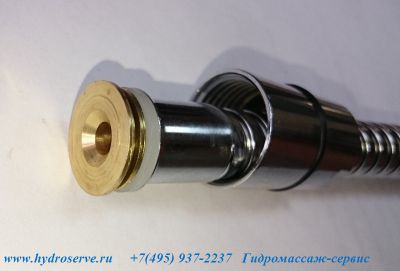

как пример, но это не Хансгрое

doctor g · 7 февраля, 2016

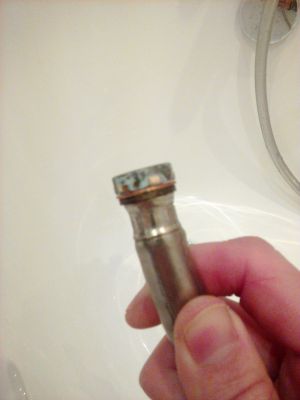

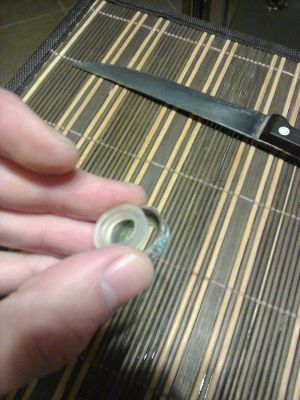

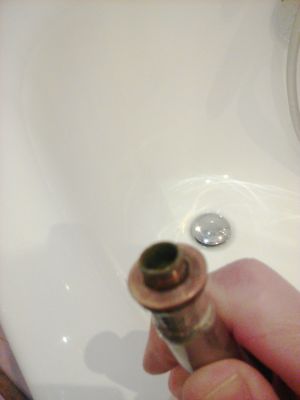

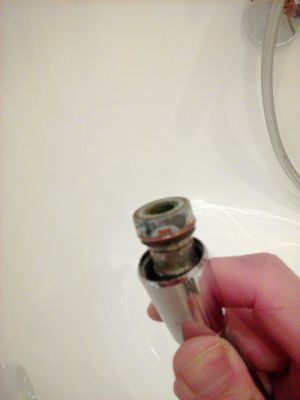

Тоже столкнулся с даной проблемой. Уже второй течёт за 5 лет.Первый поменяли по гарантии, до 2 лет. Второй уже больше. Вчера разобрал шланг hansgrohe isiflex. Прилагаю фотографии, что там внутри. Может качество не очень, фотографировал на мобильный.Проблема в прозрачно-белой прокладке.Этот весь механизм,когда одевается на выступающую трубку шланга,ходит очень свободно от времени. Там нверное и течёт.Почистил весь известковый налёт , собрал, ничего не дало. Есть шат. Прокладка отдельно такая не продаётся. Другую найти по диаметру и высоте, или вырезать из чего.Можно попробовать от какого-нибудь шланга кусочек надеть на трубку от шланга, чтоб туго входило в механизм.Или убрать механизм, наложить обычных несколько прокладок обычных и будет без проворота. Буду пробовать. У кого есть варианты ещё пишите.

Изюмский · 7 февраля, 2016

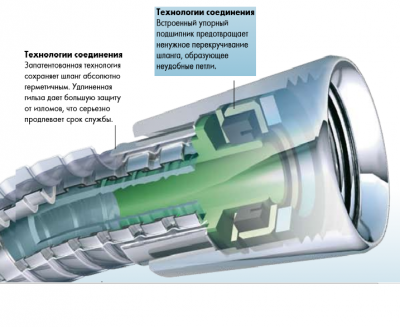

Благодарю всех, кто откликнулся по теме: мастера фирмы Гидромассаж-сервис за ФОТО. Теперь есть первое представление об узле анти скручивания гибких шлангов (Twist-free). Судя по фото узел разобрался легко: ничего запрессовано не было. Видно, что есть комплектующие, которые могут быть подвержены износу: две резиновых манжетки, белая пластмассовая (может фторопластовая) прокладка. Т.е. этот узел ремонтопригоден. Как устроен аналогичный узел фирмы Hansgrohe, я пока не нашёл, хотя нет, нашёл, но это рекламное изображение.

Спасибо папе двух чудесных дочек с Украины за участие, а также за фото, на которых всё хорошо видно. Есть два вопроса: 1. Это действительно шланг фирмы Hansgrohe? Уж больно скромное устройство узла по сравнению с узлом не фирмы Hansgrohe, который прислал мастер с фирмы Гидромассаж-сервис. 2. Как вы разбирали этот узел: выдавливали, выбивали или сам «выскочил». 3. Если будет возможность ещё раз сфоткать, но более крупным планом и прислать через форум или электронный адрес: lag169@bk.ru

doctor g · 7 февраля, 2016

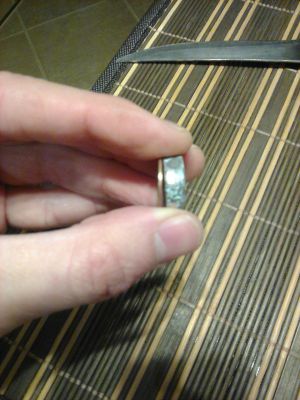

Завтра займусь. Сегодня воскресенье,не хотел начинать. Вдруг не собрал бы. Действительно ,надо выбивать. Взял шланг в руку, накрыл несколькими слоями тряпки, чтоб не испортить и поперечной стороной молотка стучал сверху. Периодически заглядывал внутрь и, о чудо , потихоньку всё поднялось. Сначала легко стучал, но второй раз уже посильнее. Шланг действительно hansgrohe. Брал комплектом с сместителем Focus E2.Я уже такой же ,первый,поменял по гарантии (2года). Повезло наверное с продавцом и магазином.Менял года 3 назад.Завтра пробежусь по магазинам сантехники, посмотрю,какие прокладки есть, может что-то подберу. То что серое на фото выше, типа подшипник это оказалась резиновая белая прокладка, на ней такой же вырез есть.Да, устройство примитивное. На фото сервисника намного лучше.

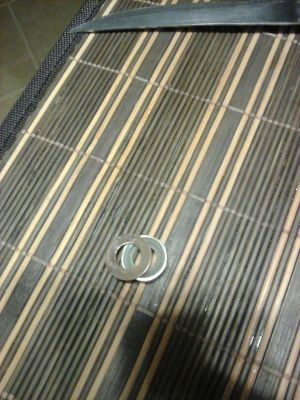

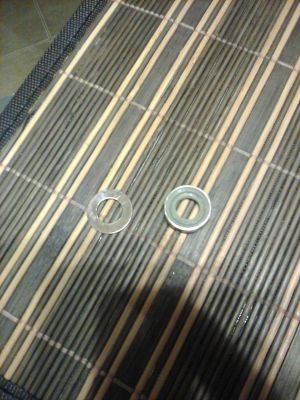

Вторая прокладка это шайба металлическая.Она ложиться самая первая. Завтра сфоткаю на фотоаппарат.

Вот вам и "инновационная технология".

Изменено 7 февраля, 2016 пользователем doctor g

ГидроМС · 8 февраля, 2016

Проблема в прозрачно-белой прокладке.

это и есть манжет в сечении С-образный.

На фото у Вас старого образца с латунным корпусом. Отдельно не найдете. Единственный выход - поставить 3шт обычных резиновых 1/2

Это действительно шланг фирмы Hansgrohe?

да, это Хансгрое

Как вы разбирали этот узел

обойма манжеты запресована в конусную гайку шланга

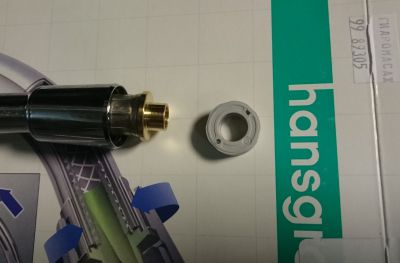

сейчас хансгрое узел модифицировали и наконец-то додумались перевернуть манжету

вставляется надписями к латунному штуцеру

doctor g · 8 февраля, 2016

Обычных прокладки 3 штуки поставить вместо всего механизма и будет без проворота или вместо прозрачной резинки в латунный корпус впихнуть 3 штуки?

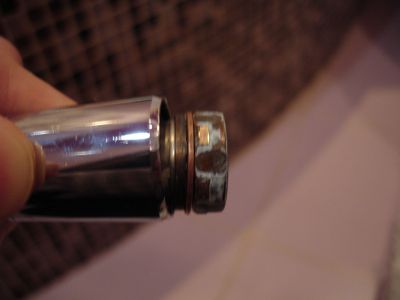

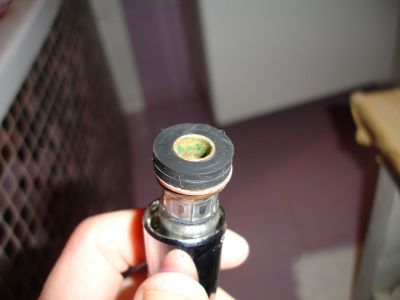

Я механизм(манжетку) убрал,одел 2 прокладки резиновые,по высоте сравнялось как раньше с механизмом и третью оригинальную вставил.Не течёт,но попробуем привыкнуть без антисворачивания.

Я сделал так как на первом фото. Оставил ещё шайбу. Другие методы пробовал, ещё больше течёт.Фото для сравнения,как было изначально.

А что новая система лучше,дольше прослужит? Наверное больше не рискну шланг этой фирмы покупать.

Лучше купить как на фото в посте №4, там хоть резинки можно поменять(я так думаю). Напишите в личку фирму.

Изменено 8 февраля, 2016 пользователем doctor g

doctor g · 8 февраля, 2016

Не пойму, зачем сделали с С-образным сечением прокладку,она из-за этого более мягкая и податливая. Может поэтому так быстро выходит из строя. Но у нас в городе очень жёсткая вода, она своё дело тоже сделала.

Может у автора темы новый механизм и манжетку можна отдельно найти.

ГидроМС · 9 февраля, 2016

Я сделал так как на первом фото. Оставил ещё шайбу.

шайбу зачем оставили? 2-3 уплотнителя и не должно течь

А что новая система лучше,дольше прослужит?

да, новая лучше, но пока статистики более 3-х лет нет

Лучше купить как на фото в посте №4, там хоть резинки можно поменять(я так думаю). Напишите в личку фирму.

этот шланг Вам не подойдет, он 3/8 *1/2

http://hydroserve.ru/parts/42/item2935.php

Не пойму, зачем сделали с С-образным сечением прокладку

это не прокладка, а "сальниковый" узел

doctor g · 9 февраля, 2016

С шайбой плюс две прокладки по высоте стало в ровень с трубкой, может это не принципиально(ровень). Пока не течёт. А отдельно новый механизм не продаётся, что-бы применить к моему старому шлангу?

ГидроМС · 9 февраля, 2016

А отдельно новый механизм

отдельно нет

Andrew Smopuim · 15 мая, 2016

У меня такая же ситуация со шлангом. Разобрал. Все проверил - никаких износов!!! Сальник упругий, без повреждений и налета! А все равно протекает! Потом посмотрел, а весь этот подшипник, который вставлен в конусную гайку не прижимает плотно втулку выходящую из шланга и люфт около миллиметра. Наверное из за того, что лейка висит все время на штанге и есть изгиб, постепенно подшипник вылез из конусной гайки. Я его плотно подбил обратно в гайку и все! Вроде не протекает)))!

ГидроМС · 25 мая, 2016

Временно помогает смазка и незначительное продавливание кольца(на фото внутри конусной гайки виден сегмент) ниже что-бы сдавил манжету

AlexMaster · 14 ноября, 2016

Столкнулся также с похожей проблемой со шлангом смесителя HansGrohe. Помогло (также как в вшестоящем сообщении) незначительное продавливание металлического кольца путем плотного подбивания обратно в конусную гайку.

Фишка механизма Twist-free (антискручивание) от Grohe состоит в прозрачной силиконовой прокладке, имеющей профиль буквы "С" (она изображена на фотографии в посте #5 у пользователя "doctor g".

Дело в том, что, когда вы включаете душ, вода под давлением заполняет все внутренности, находящиеся внутри конусообразной гайки, равно как и внутреннюю полость с-образной силиконовой прокладки. Эта прокладка под давлением воды сильнее прижимается к латунной втулке. Речь идет о так называемой самоуплотняющейся прокладке.

Если шланг подтекает, обратите внимание, что подтекает он сильнее, когда напор воды в душе слабый (т.е. когда давление на внутреннюю сторону прокладки меньше и она хуже прижимается к латунной втулке).
