Козлёнок


pavlik123

5 859 просмотров

Когда то давно Дима-Феникс хотел увидеть моего козлика, но тогда у меня не было фотоаппарата и вот прошло несколько лет, наверно больше обещанных трёх, и таки добрался я до фотографий. Да и в общем то по требованию Стимроллера выложить сей девайс на общий обзор, решился я замутить блог, ну как замутить, просто выложить фотки сюда ибо темы уплывают вниз, а вставить козлёнка в какую-нидь тему по инструменту, то он может затеряться. Фотограф из меня не ахти какой, посему заранее извините за возможно не удачные ракурсы.

Какие либо предложения, критика и прочее принимается :)

Козлик изготавливался по быстренькому, на коленке, т.к. время поджимало и особых эскизов и чертежей не было.  Думал абы он был а там видно будет, но козлик прижился и служит в первоначальном виде около десяти лет.  Для ремонта квартир большой козёл не нужен, а нужен средних размеров, манёвренный и чтобы помещался в багажник или салон практически любой легковушки. Данный козлик раздвижной и ноги поворачиваются, что придаёт ему некую ценность при работе в узких местах. Модель козлика была когда то замечена у отделочников видимо еще из СССР, но была тяжеленная, сваренная из водопроводных труб, раздвигания не было, были только поворотные ноги. Из профильной трубы такой же козлик весит наверно раза в два легче, чем тот, который из СССР, это точно, потому как того я тоже в руках держал:)

Сейчас уже не вспомню сколько надо трубы, но думаю, если кто захочет сделать аналог, то не проблема накидать чертежик по своим размерам и потребностям. В данном случае использовалась профильная труба на 20 и на 25мм. Для более "мощного" козлика думаю вполне пойдет 25 и 32(?) труба, главное чтобы одна входила в другую.




Далее более детально:

так выглядит в походном состоянии

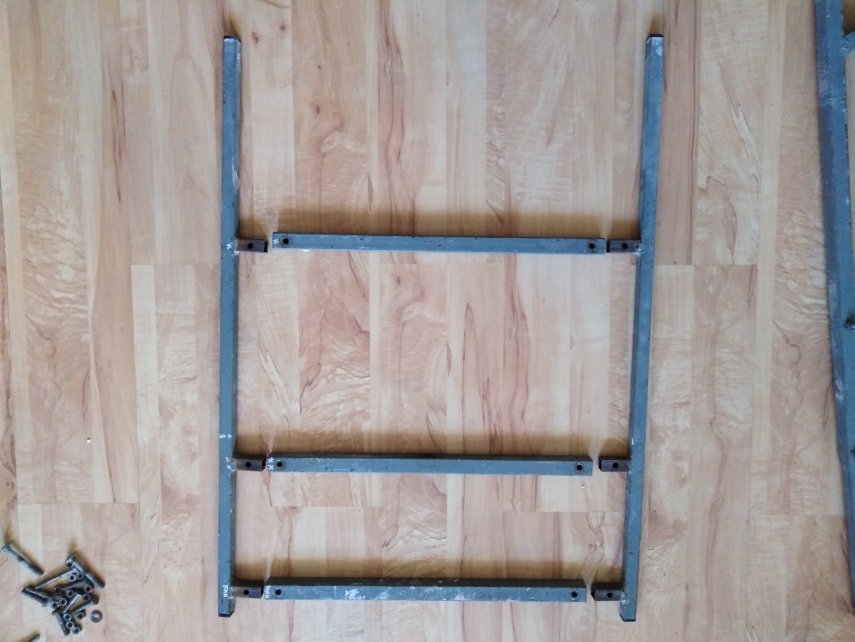

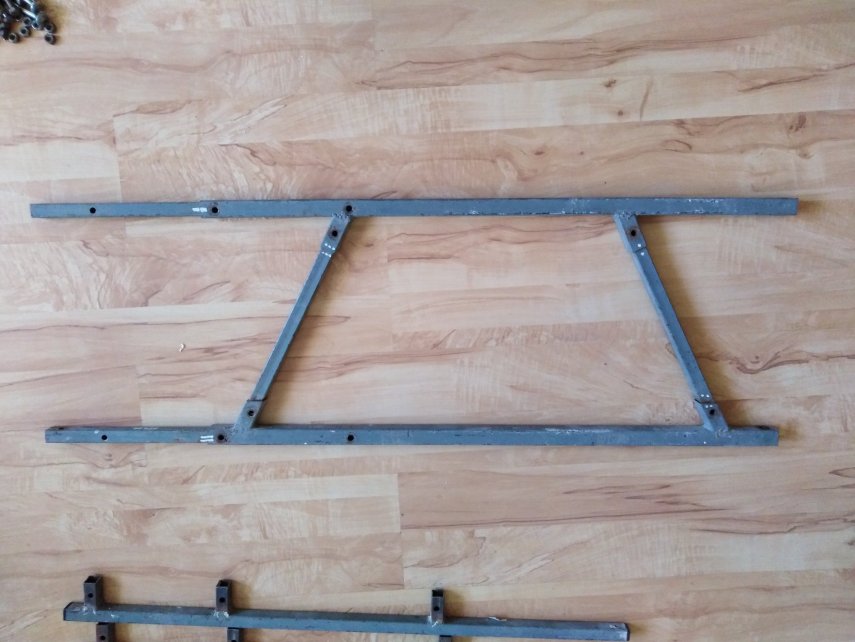

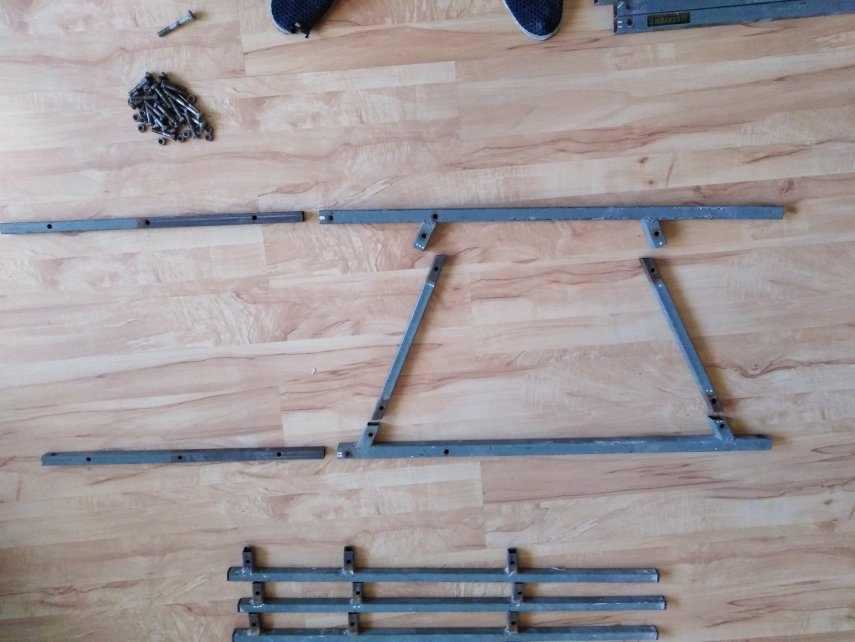

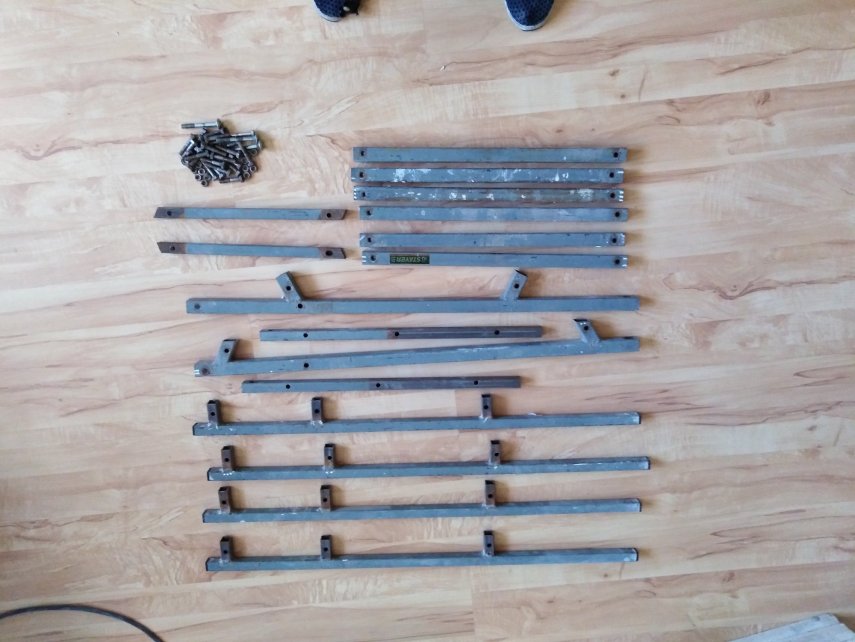

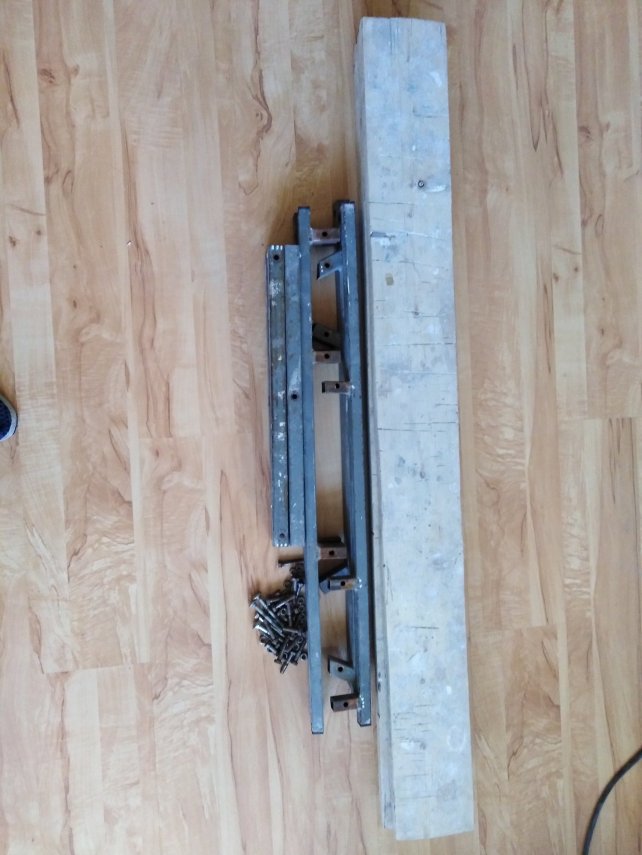

все детали. Как видно деталей прибавилось в отличии от походного состояния. Всё просто, некоторые трубы вложены друг в друга, т.е. 20-ка в 25-ку.


Теперь собираем. На деталях видно, что стоят метки в виде точек, крестиков, черточек.  Т.к. дырок я насверлил от балды, т.е. трубу в трубу воткнул и просверлил, то естесственно получил, что все отверстия  подходят только в одном месте и взаимозаменяемости, казалось бы одинаковых деталей нет. Если будете делать учтите этот момент.

IMG_20181209_142411.thumb.jpg.e0453071cf02610ca02abd9804e5882f.jpgIMG_20181209_142554.thumb.jpg.dec4f87518f708d0dca8a22ba1fd9f41.jpgIMG_20181209_143215.thumb.jpg.ef882c3fd2445edfcb79011d831f5661.jpgIMG_20181209_143819.thumb.jpg.62d9dd2e849b25548c5beb86c377e738.jpg

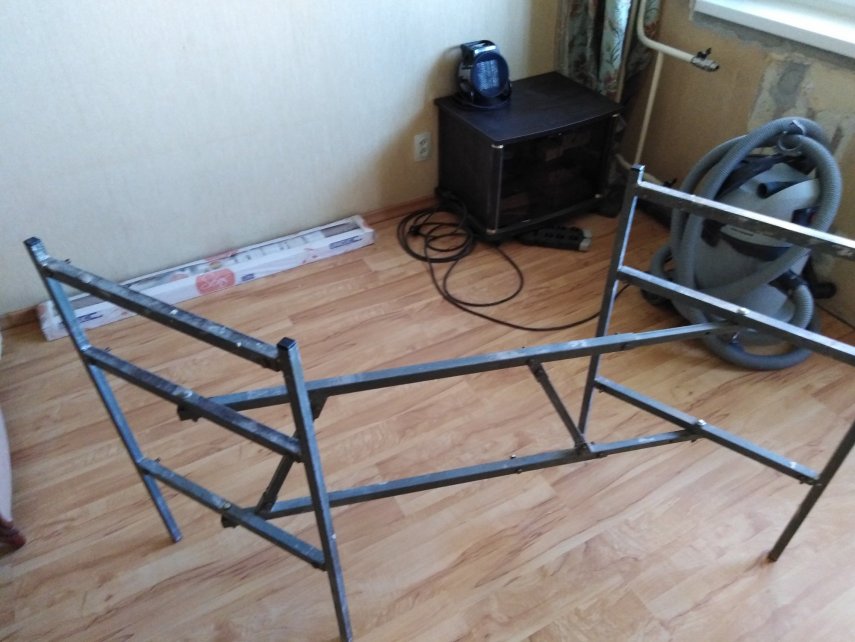

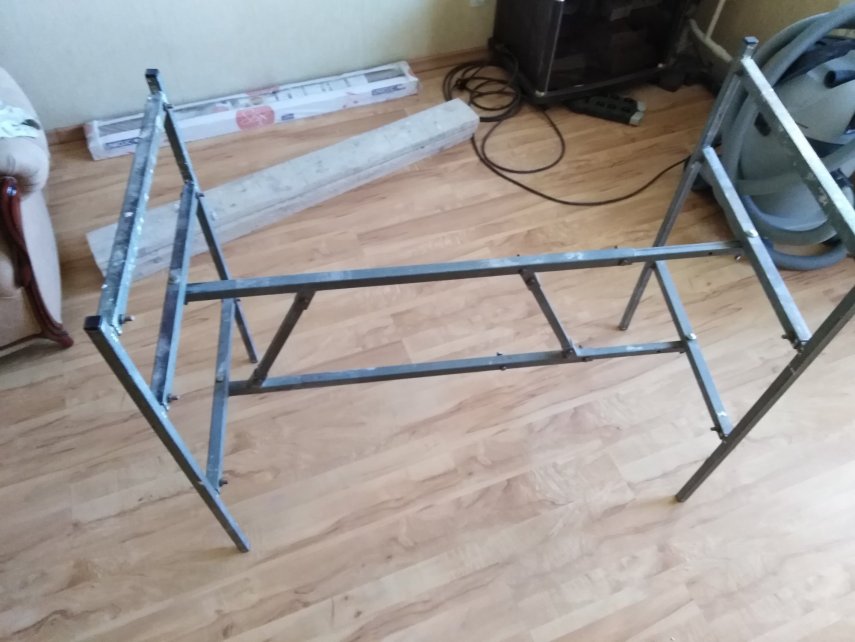

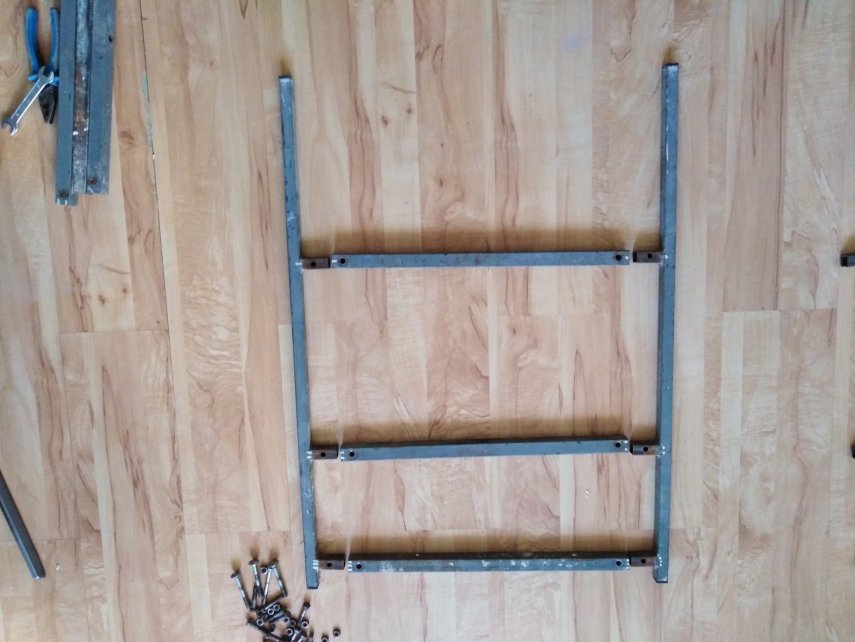

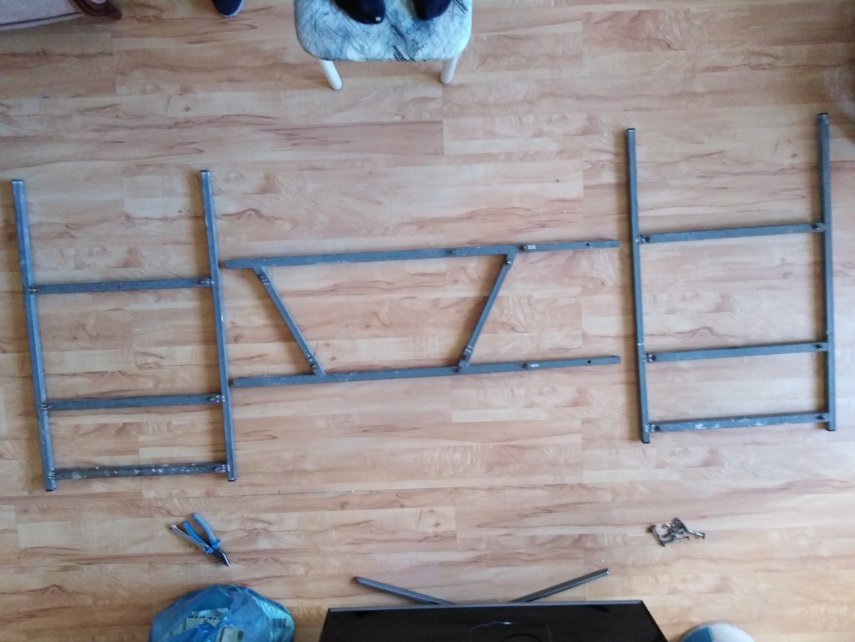

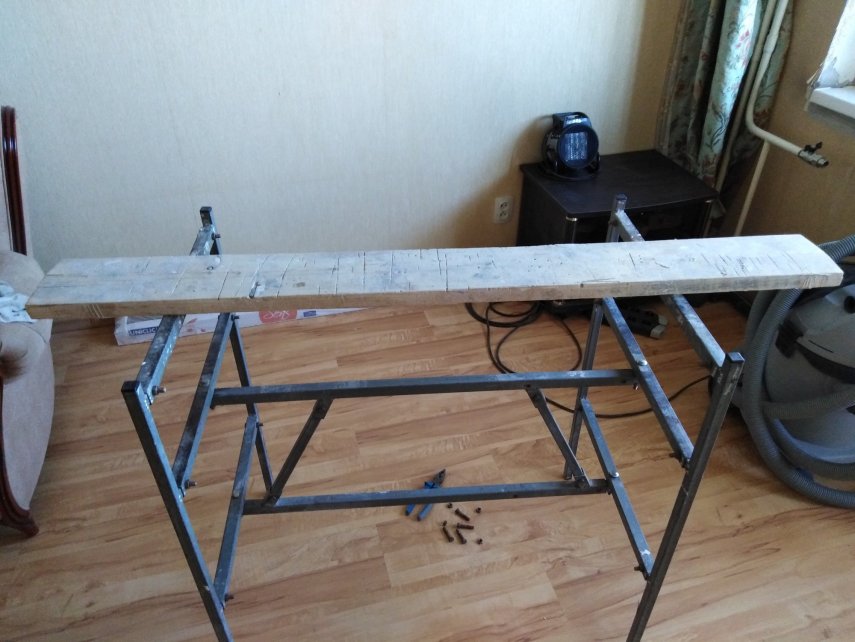

Получаем три собранных секции. Осталось их соединить в одно целое

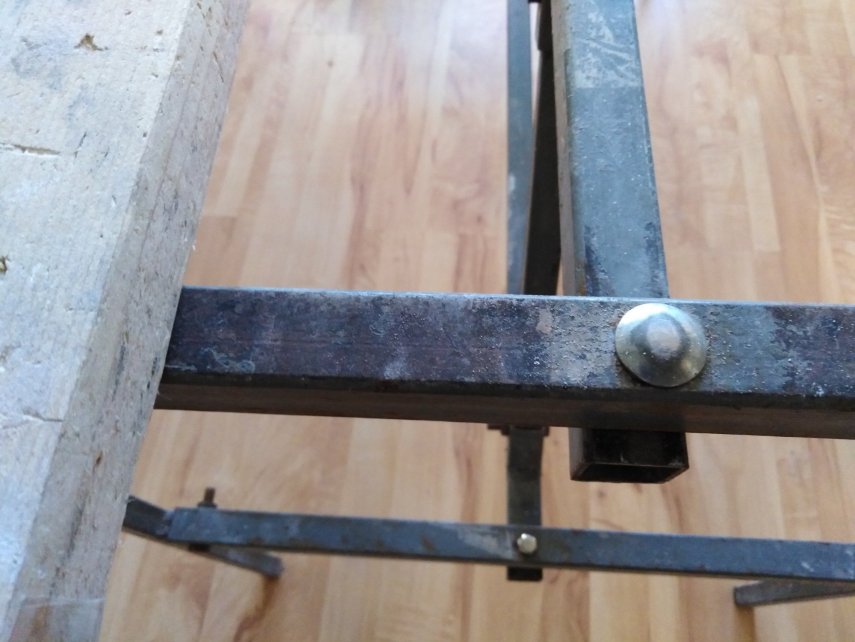

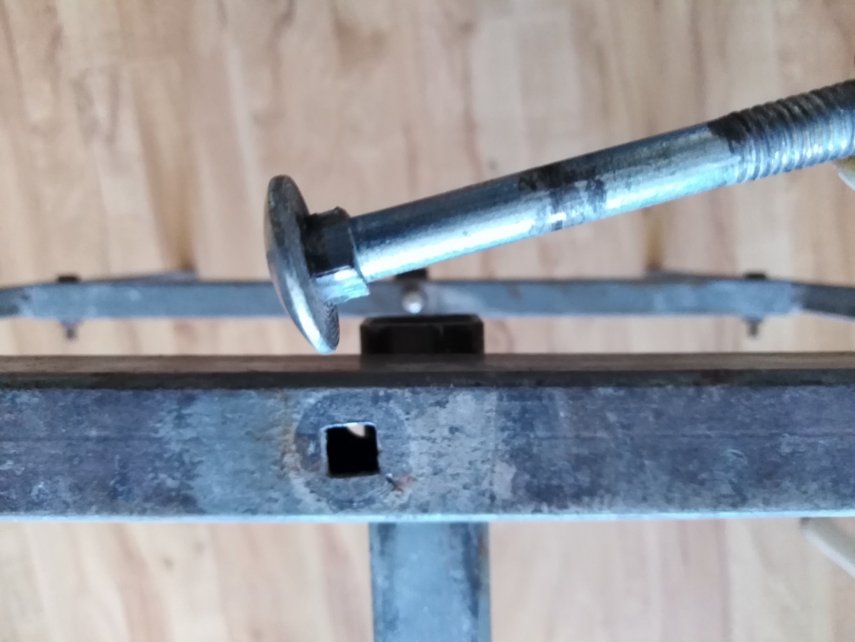

 Тут еще такой нюанс. Болтик на средней перекладине взят мебельный с плоской головкой, чтобы меньше мешал доскам. Дырдочка была доработана надфилем до квадратного состояния

IMG_20181209_145344.thumb.jpg.bfd460d8b1c46d2c572534fb6f061214.jpgIMG_20181209_145735.thumb.jpg.6bfb9dda8d5649aae0a65072191c2c5c.jpg

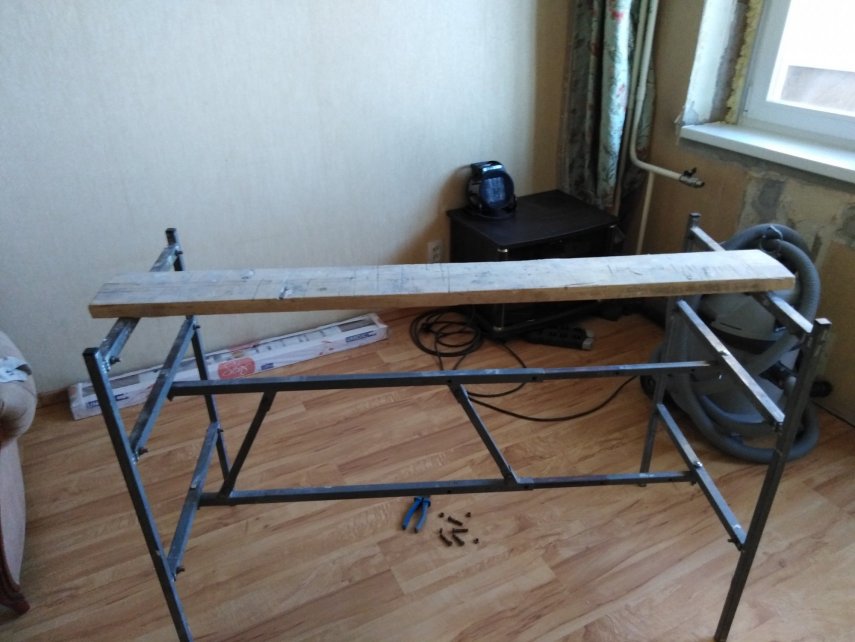

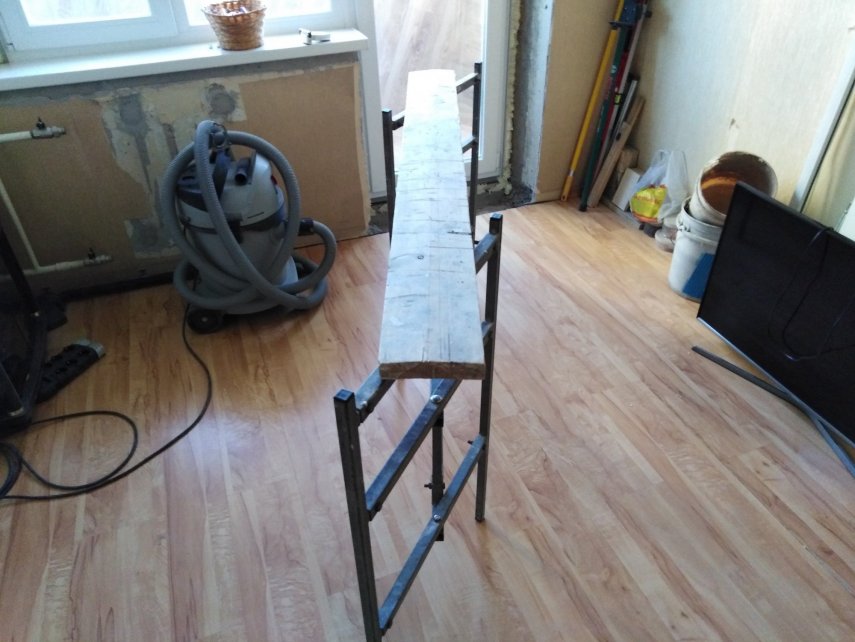

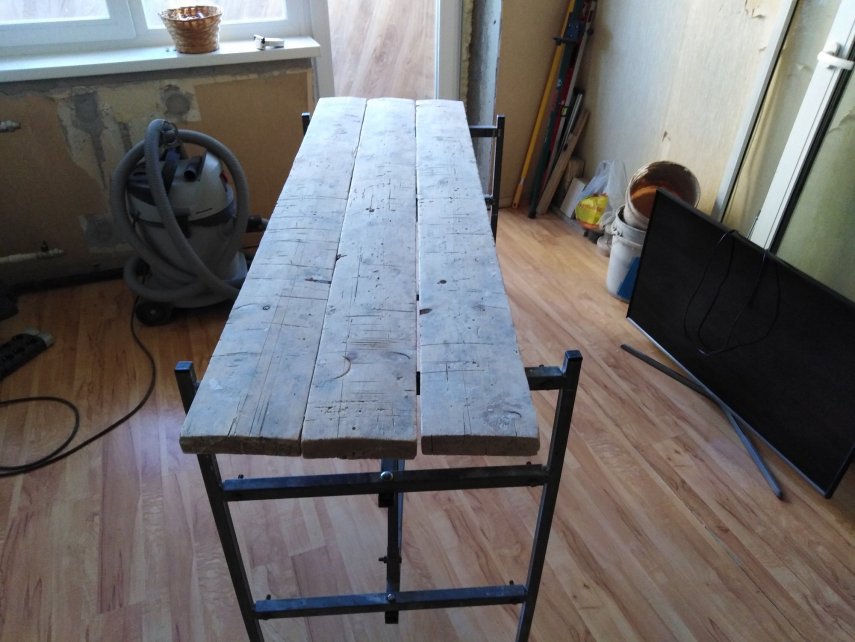

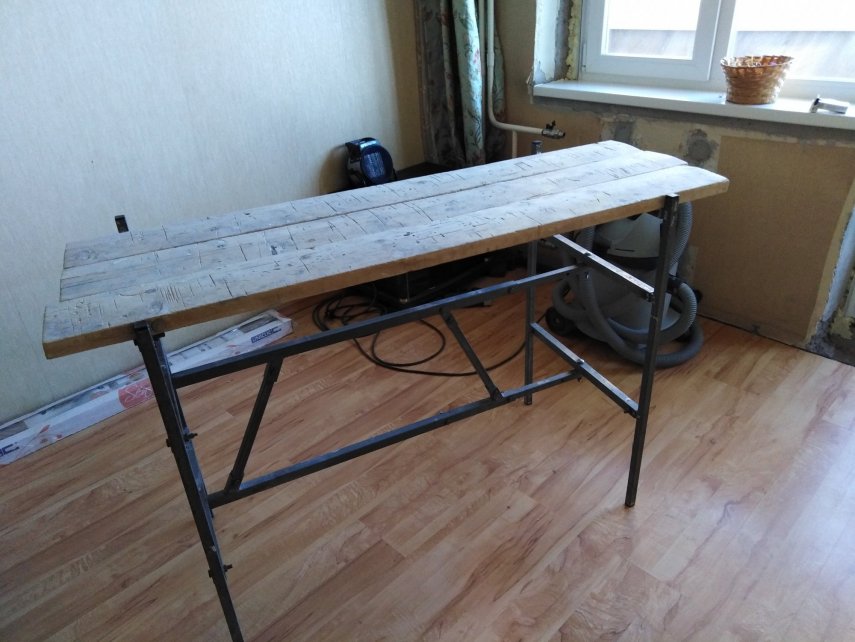

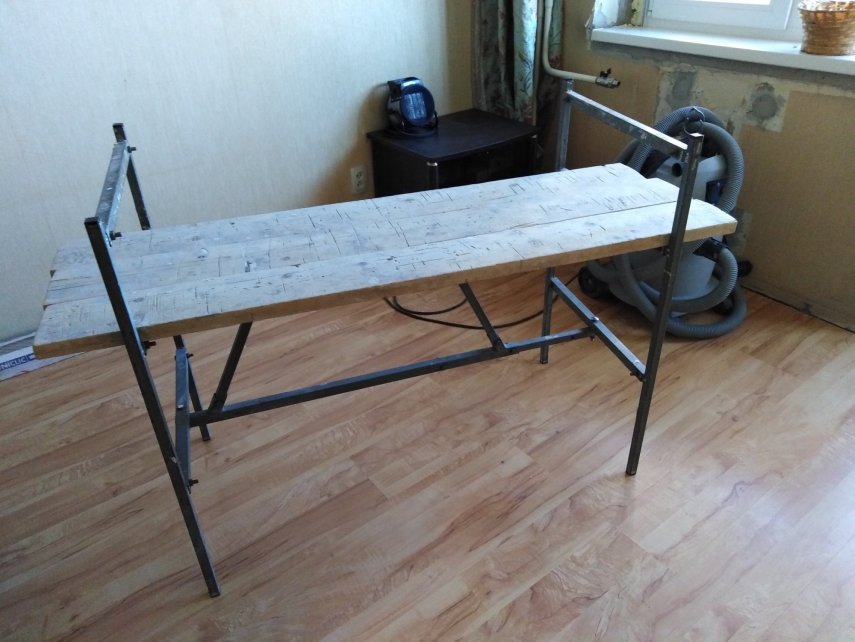

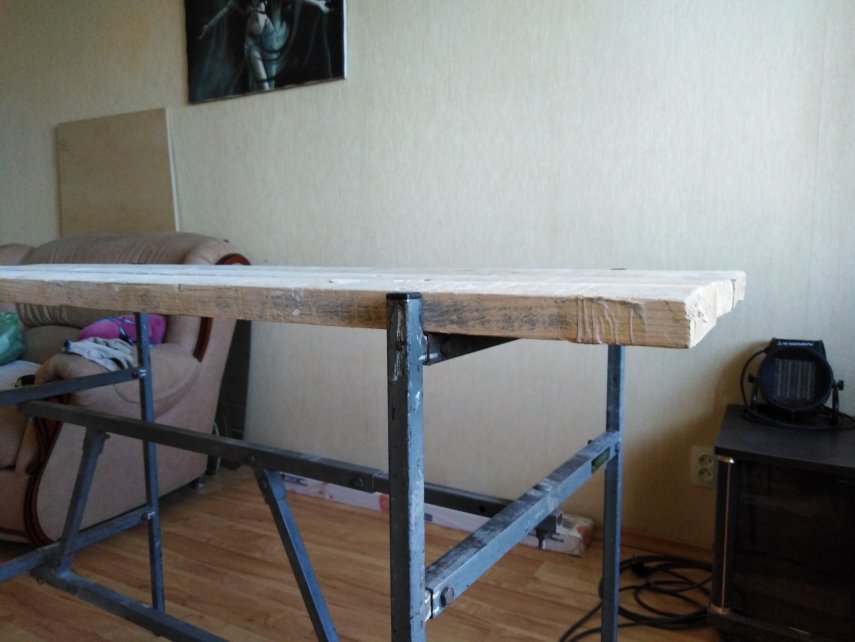

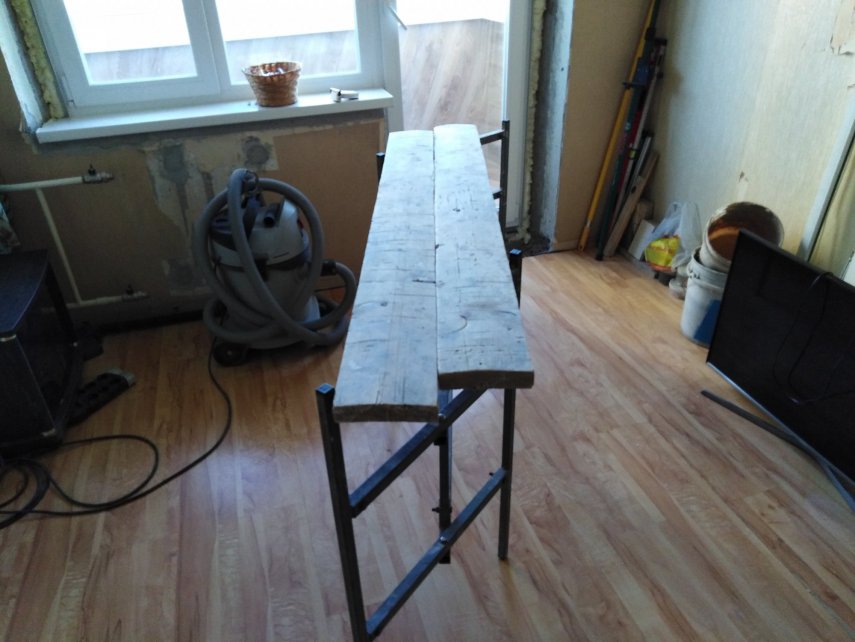

 У козлика получается две основные рабочие высоты под потолки 2-50 и 2-70. Эти параметры условные, зависят от вашего роста, мне хватало работать и под 3 метра, хотя приходилось тянуться. Это дело поправимое, можно сделать дополнительный съёмный помост из той же трубы, и одевать на рожки. Рожки сделаны так же для того чтобы доска с верхнего яруса не соскальзнула. Верхний ярус часто используется как столик для мелких работ.

IMG_20181209_145812.thumb.jpg.879c0582d75ffa9cb5c644d257a4812f.jpgIMG_20181209_145835.thumb.jpg.93e8290650c5991550b702bfc47775ad.jpgIMG_20181209_150252.thumb.jpg.3a7af7637439c1d98a81cbe80d47ce68.jpg

Если козлика перевернуть то получим еще один рабочий ярус, более низкий, но как то не приходилось им пользоваться. И вот тут то всплывает один из недочетов при изготовлении. Надо было сделать нижнюю соединительную дугу НАД нижней перекладиной. Это позволило бы без помех класть туда доску и складывать козлика в более плоское состояние стояния без надобности вдоль стены. Когда-нибудь переделаю:D

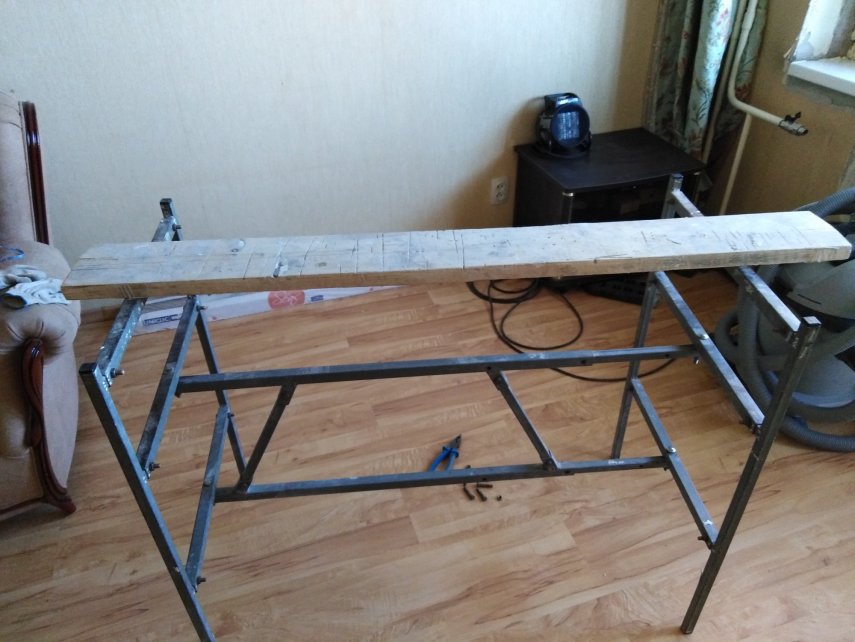

Теперь про поворотные ноги и раздвигание Место крепления ног с соединяющей их дугой не затянуто на мертво и стоит на контргайках, потому как с одной гайкой такое соединение ослабляется со временем, чтобы за этим не следить проще законтрогаить. Раздвижная система тоже проста как три копейки. 20-ая труба вставляется в 25-ую. В моем случае три фиксирующих отверстия и соответственно три размера на раздвижку. По желанию и надобности, сами понимаете, можно сделать нужное количество. Рулетку мне подержать некому было чтобы зафиксировать длину, но думаю по лежащей сверху доске будет видно. Вобщем от 90см до 130см. Размер такой получился из экономии средств, проблем с доставкой на тот момент, ну и вобщем то такой вариант устроил. Куплена одна доска 4м. и распилена на три одинаковые части. Вот и вся математика))))IMG_20181209_145959.thumb.jpg.a6ffa3cbbc54ed83342a727af569a799.jpgIMG_20181209_150109.thumb.jpg.8ab9d0ed6e2ce4b2cfaddb6a8a61a731.jpgIMG_20181209_150132.thumb.jpg.e167723e47db6f4cd1957284efaae2d9.jpgIMG_20181209_150202.thumb.jpg.c8149648d7eefb3d9233875554ebc9be.jpgIMG_20181209_150617.thumb.jpg.44e995d04cbcd79ac4c35e22cbf37d22.jpgIMG_20181209_150654.thumb.jpg.63a8082ae2facaa99c96662c559b7faa.jpgIMG_20181209_150746.thumb.jpg.eb87b2f333bb864504a33f6ecede8cb5.jpg

Конечно же когда ноги развернуты под одну или две доски, есть риск навернуться, но тут уж сами понимаете, что встречаются такие "узкости" в которых по другому никак.

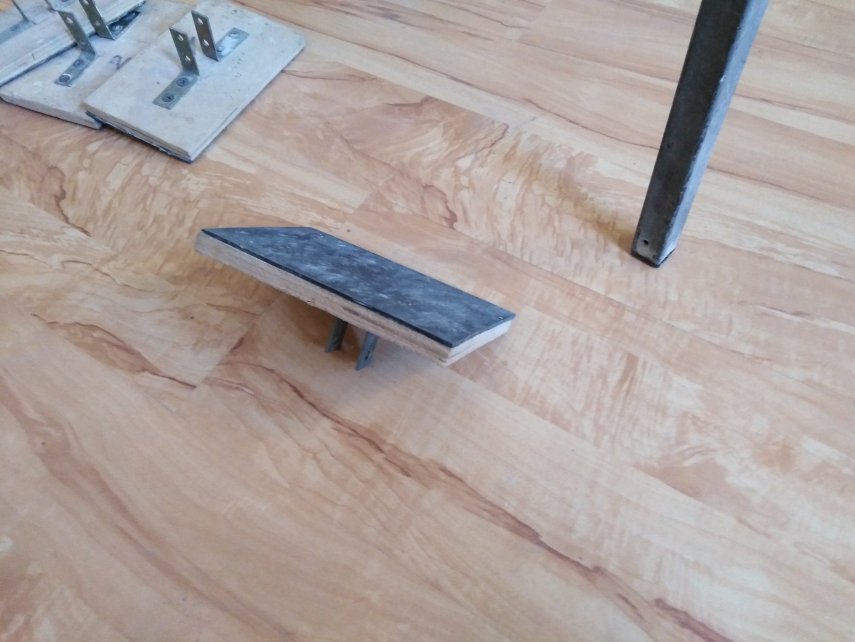

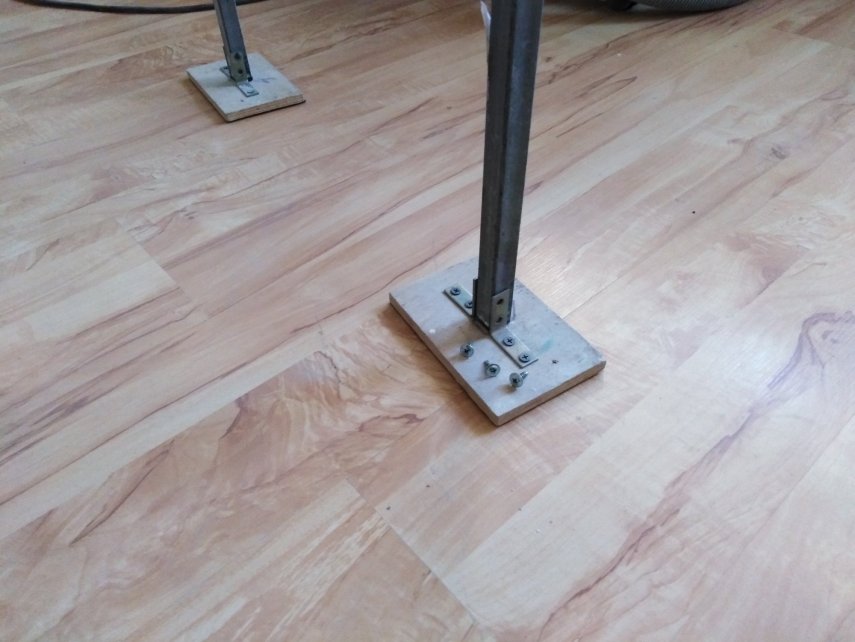

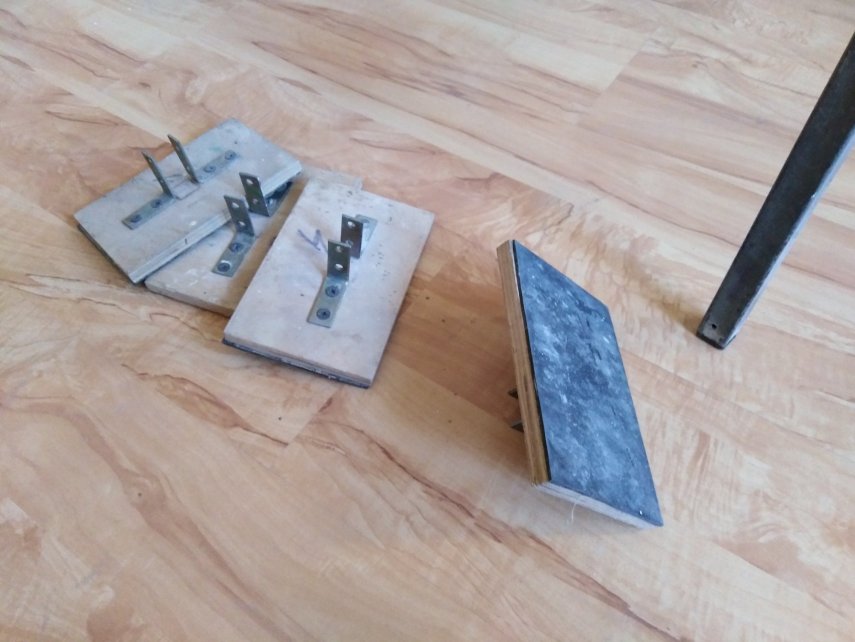

Не много о "копытах". Чтобы работать по финишным покрытиям железные ноги не подходят. Пластиковые заглушки тоже не по всем покрытиям годны, например ставить козлика на незатертые швы плитки рискованно сколом. По сему нужны копыта с бОльшей плоскостью опоры, чтобы избежать точечной нагрузки. Как обычно, копыта были сделаны из подручного материала, т.е. уголки, кусочки фанеры с наклеенной резиной. Опять же временные копыта прижились и служат который год, но они одеваются только на финише, а посему практически не снашиваются. Но в задумках их тоже переделать на быстросъёмные, т.к. эти просто на саморезах.

IMG_20181209_151224.thumb.jpg.82a3839126bec2f438e0cecff5c83b36.jpgIMG_20181209_151324.thumb.jpg.0d01abc67c82ddb7210056b8443bf925.jpg

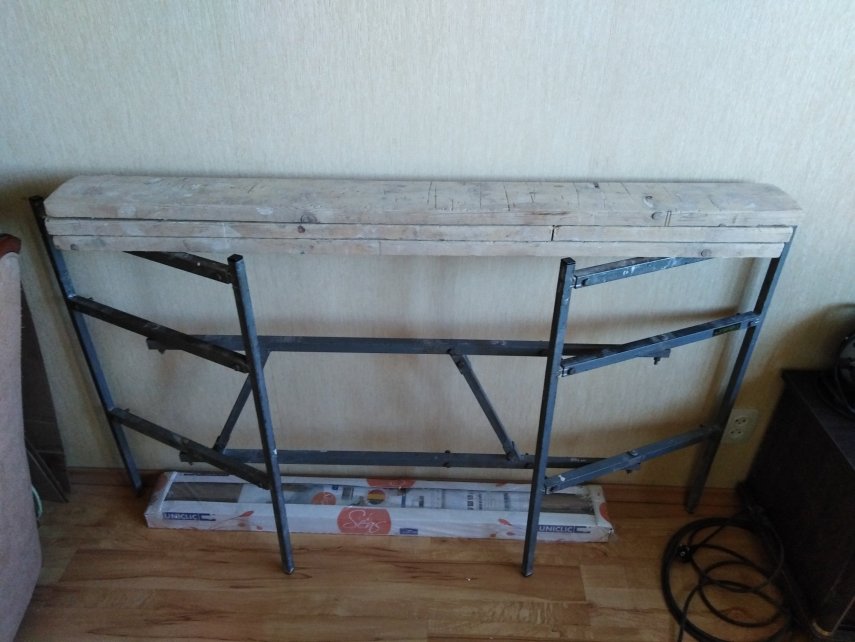

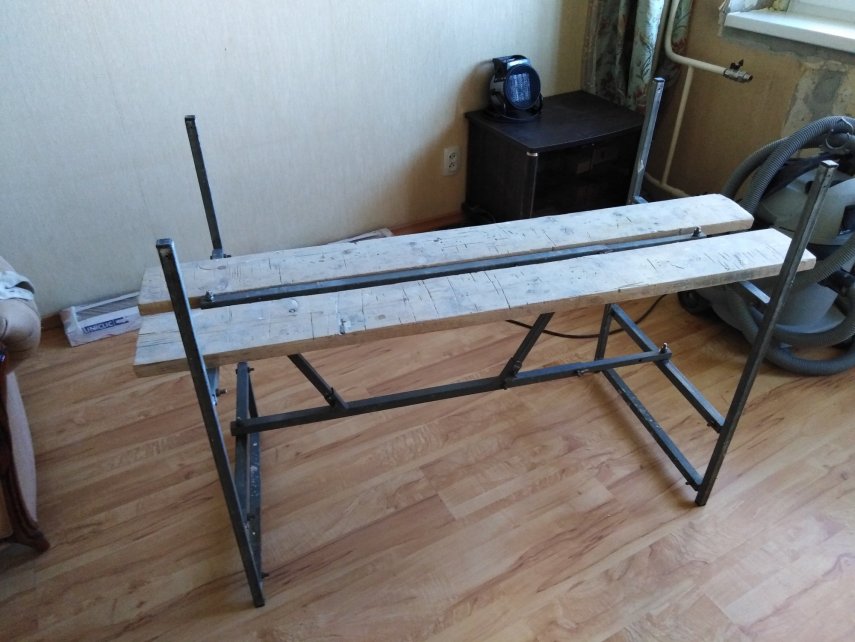

 Ну и парковка. Когда козлёнок не нужен, стоит в полусложенном состоянии, особо не мешаясь.


Как бы в основном и всё. Конечно сейчас бы сделал чуток по другому. Постарался бы избежать сквозного крепления болтами, а вварил бы гайки во внутрь труб. На раздвижку наварил бы гайки снаружи, чтобы болтами как бы зажимал внутреннюю трубу. Копыта тоже бы сделал с наваренной гайкой и барашками. Кстати о барашках. Казалось бы проще поставить барашки вместо гаек, но барашек затянутый в ручную не обеспечит той силы затяжки, нежели гайка с болтом затянутая ключом. Тут дело в том что трубы легко входят друг в друга и чтобы выбрать люфты надо хорошо затянуть гайки, тогда наружная труба прожимается и плотно притягивается к внутренней трубе.



  • Нравится 4


13 Комментариев


Рекомендуемые комментарии

Представляется более устройств с двумя продольными соединениями по краям и по теории при сложении как параллелограмм занимал бы столько же места, эти продольные "трубки" соединить съемной трубой ( может двумя) по середине. И нижнюю центральную наверное можно оставить.

В совсем тяжелом варианте, поперечины ( поперечену) соединять с нижней продольной трубой.

Подставки под ноги на гайки- барашки), гровера и сквозные болты.

Это не критика, а мысли для модернизации при желании).

Ссылка на комментарий
Поделиться на другие сайты

16 минут назад, SB3 сказал:

Представляется более устройств с двумя продольными соединениями по краям и по теории при сложении как параллелограмм занимал бы столько же места

А там смысла нет делать два продольных соединения. Может на более громоздких и высоких конструкциях было бы дополнительные жесткости. И кстати еще из плюсов одной центральной соединялки, то что в дверные проемы на поворотах проходишь не складывая ноги. Просто взял за середину и пошел, получается ты идешь внутри периметра конструкции. Опять при работе в узких местах, такие как балконы, коридоры слегка повернув ноги проносишь козла не цепляя проёмов. При двух продольных железяках это будет проблемно.

Копыта на резьбах тоже идея, но акцент на широкие опоры, т.к.площадь опоры желательна не точечная. Ну собственно ножки на резьбовых барашках хороши когда идут черновые работы, когда полы еще фиг пойми какой ровности, иной раз приходится деревяшки подкладывать:). На финише как правило уже всё ровно и регулировка по высоте не требуется. Вобщем то да, не помешает иметь регулировку  и финишные копыта

Ссылка на комментарий
Поделиться на другие сайты

Я просто предложил, если вам ваш вариант удобнее - никто же не просит и тем более не требует от него отказаться))).

Про ножки, те что у вас на фото подставки - больше уголки и саму подставку ( опору) крепить просто насквозь к ножке 2 болтами через уголки естественно, не вижу смысла там в резьбе - могу ошибаться), если мы об одном говорим).

Ссылка на комментарий
Поделиться на другие сайты

Паша, ты красавчик

Ссылка на комментарий
Поделиться на другие сайты

Паш мы вот такие опоры используем https://msk.pulscen.ru/...aya_93246242, тебе подобные сколхозить тоже элементарно, выточить гайки или взять готовые компенсаторы http://www.strplita.ru/..._usadki.html вин вставляется внутрь трубы

винт

Ссылка на комментарий
Поделиться на другие сайты

Паша! .........

Ссылка на комментарий
Поделиться на другие сайты

Смотреть картинки надо в той последовательности, как ты их выложил. Но дойдя до конца вернуться ко второй. И тут наступает момент истины.

Цитата

Какие либо предложения, критика и прочее принимается.

С запросом критики ты погорячился. Ну, может быть, нужна коррекция под рост конкретного взлезающего. Я бы рад покритиковать ради спортивного интереса покритиковать. Но не получается.

Один товарищ сказал:

Цитата

Как видно, совершенство достигается не тогда, когда уже нечего прибавить, но когда уже ничего нельзя отнять.

Целиком тут: http://lib.ru/EKZUPERY/planeta.txt Глава III "Самолёт".

Ссылка на комментарий
Поделиться на другие сайты

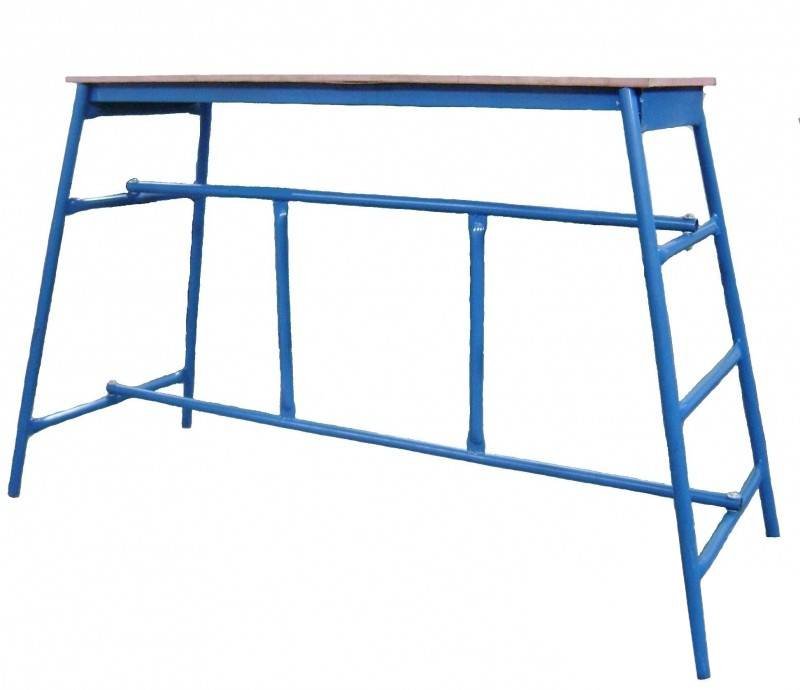

Не надо ничего отнимать.  Конструкция удачная. Разработана и отработана ещё на советских стройках. b603fd4b3cdf080f04b39b86257d54af.jpgВыпускались промышленные образцы вот такой конфигурации.
