Обычный циклон для пылесоса

Вобщем то ни чего шедеврального, но как обычно меня маленько заморачивает компактность и удобство перевозки, посему родился такой циклон.

Процесс изготовления не запечатлел, т.к. было это дело уже давно, но думаю из данных фоток и так понятно что к чему. Сама колба циклона была куплена с помощью Антона-Фоминса, за что ему отдельный респект. На тот момент у меня было много "грязной" работы и циклон сильно помог в выживании пылесоса, и особенно его фильтра. Как обычно делал на коленке, т.к. работа не ждала и сильно продумывать модель было некогда.

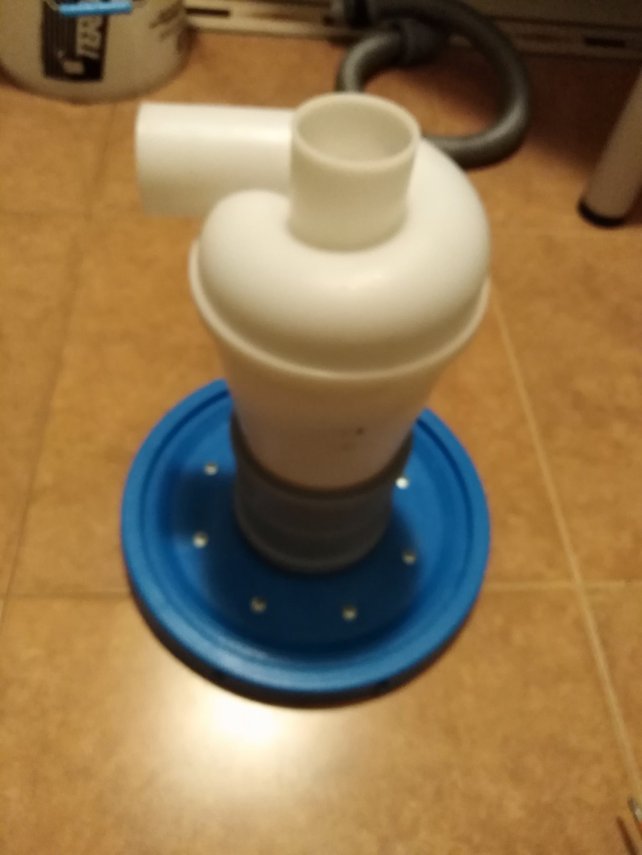

модификация колбы циклона такая

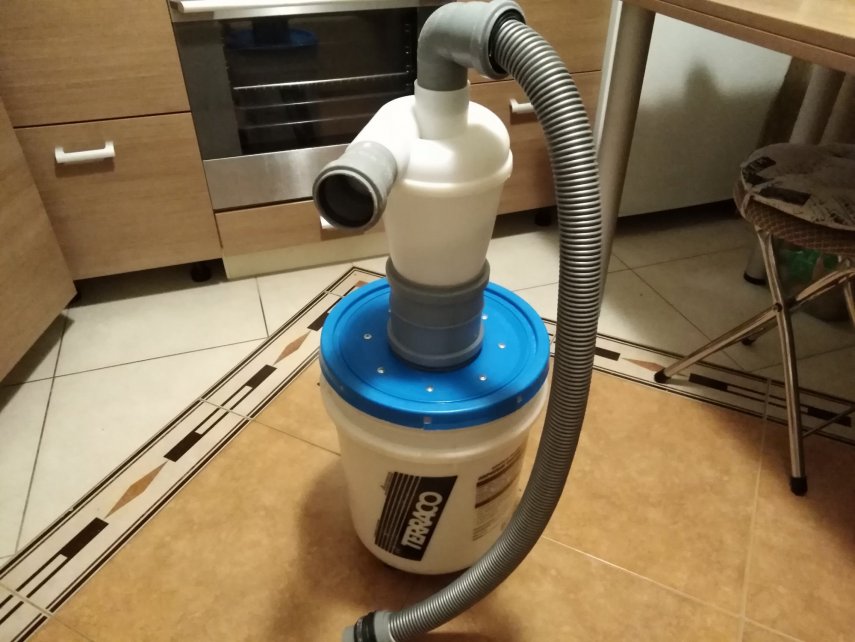

Общий вид получился такой




Теперь в деталях

Для мусоросборника взято неубиваемое ведро от шпаклевки Террако 25 кг (говорят такие же неубиваемые ведра у Шитрока). Чтобы закрепить циклон на крышке не плохо подошла ремонтная канализационная муфта на 110, заглушка к ней и куски ОСП.

Заглушка была вклеена в муфту, высверлены соответствующие отверстия, задута пена и вставлен собственно сам циклон.

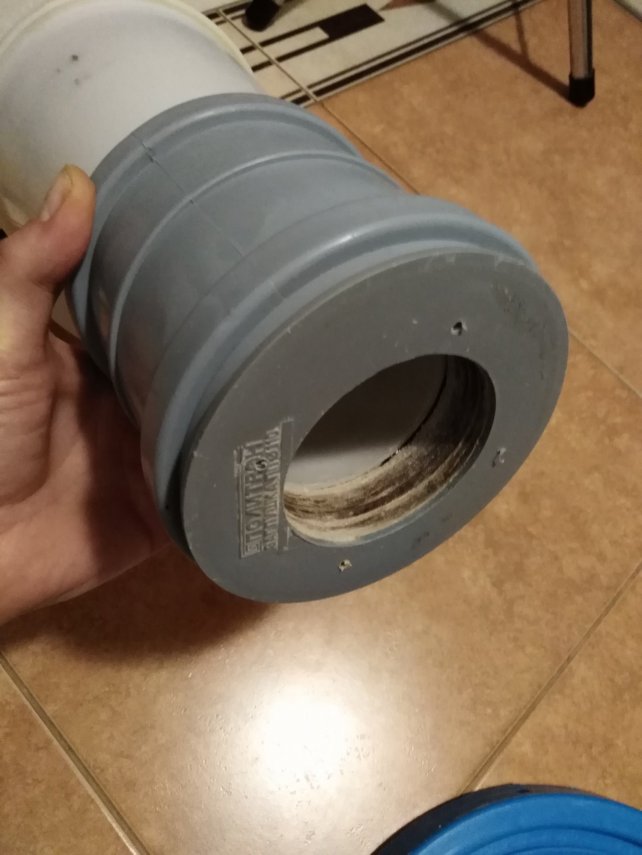

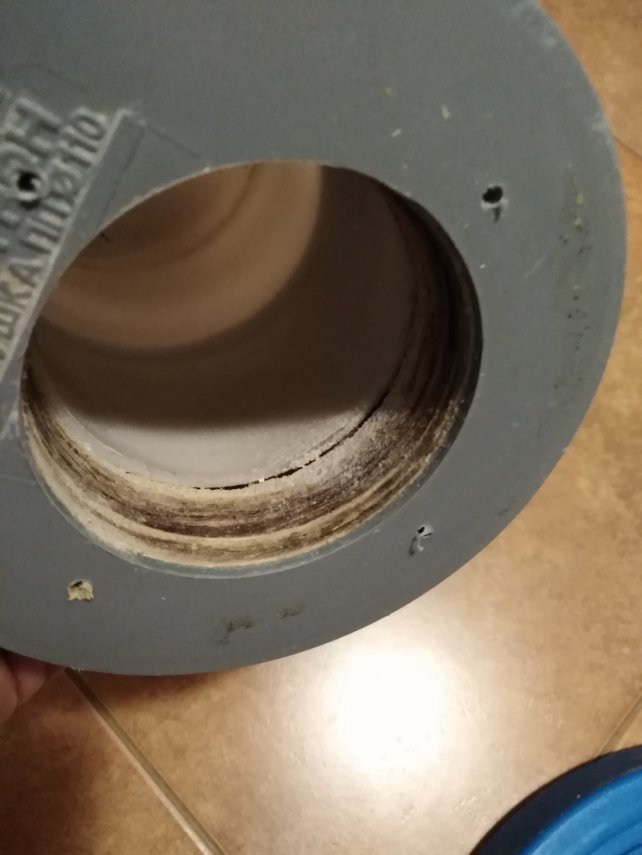

 Но т.к. корпус циклона на доставал до "донышка" муфты были сделаны кольца из ОСП и вставлены внутрь муфты, это придало некую жесткость конструкции и ликвидировалась пустота, в которой бы скапливался мусор

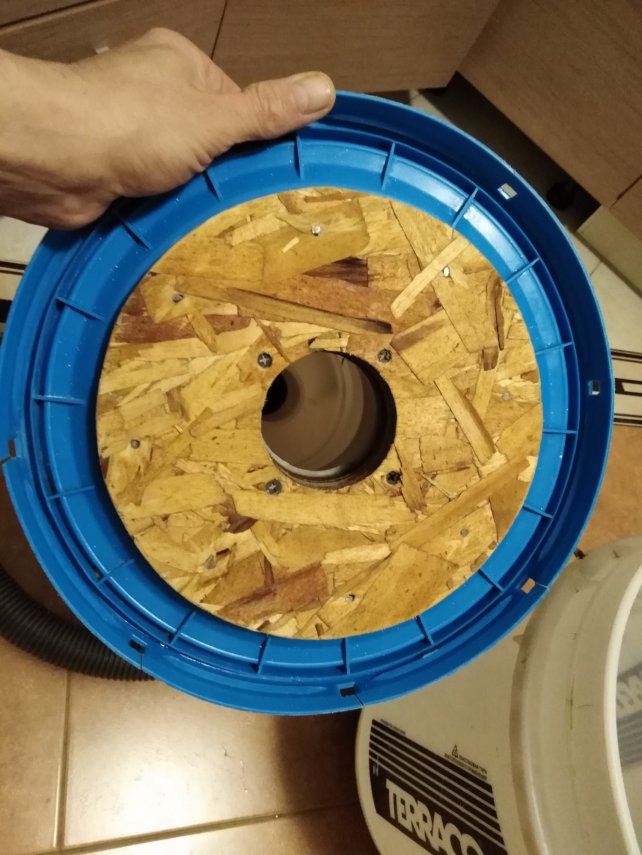

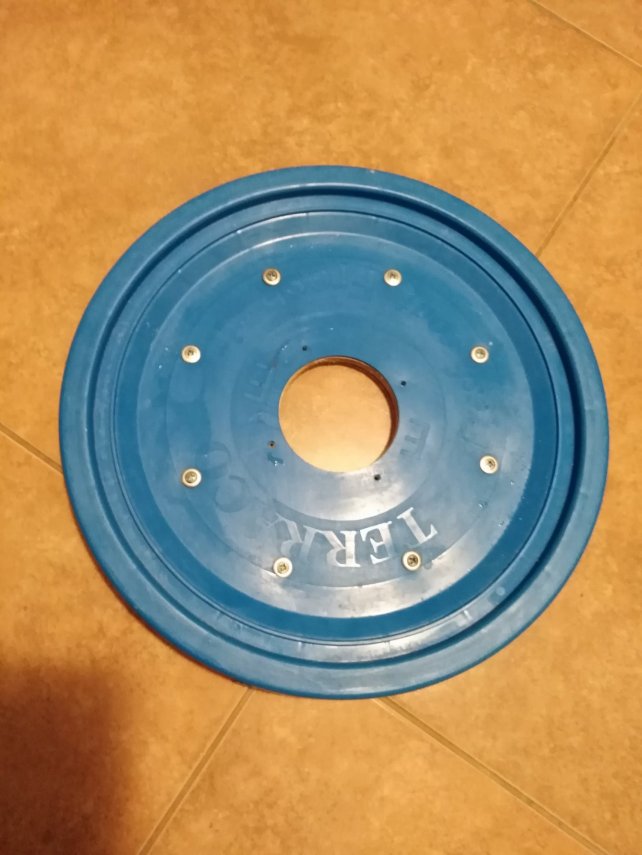

Далее к крышке был сделан круг из ОСП для более надежного крепления "головы" циклона и придания крышке дополнительной жесткости. И сквозь ОСП "голова" была притянута к крышке.

IMG_20190108_205927.thumb.jpg.9d70630fc581042a66cbb6fd18a25576.jpgIMG_20190102_201304.thumb.jpg.9f4f90c1653c771f313cb23f9dbaf0e3.jpg

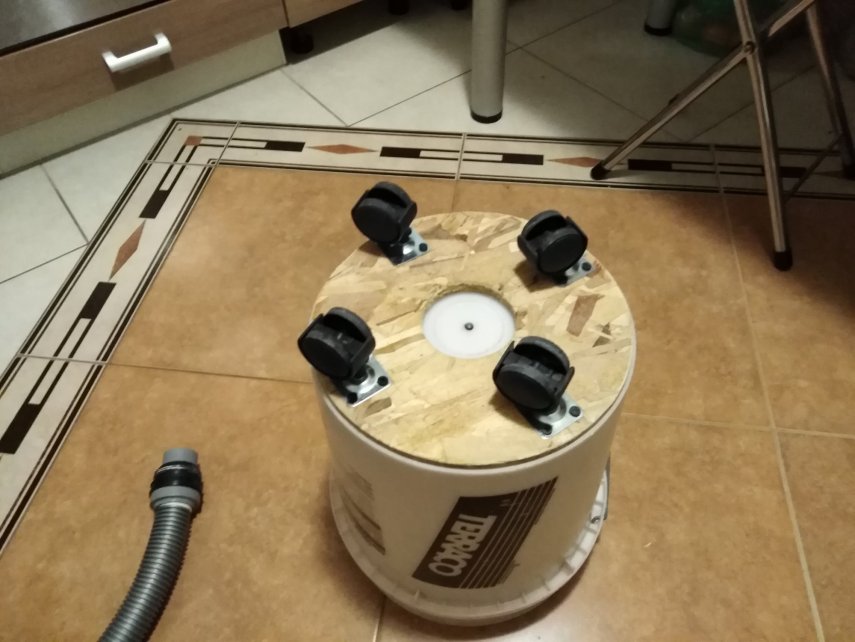

Вроде бы всё. Но захотелось чтобы ведро ездило за пылесосом, посему была сделана площадка с колесиками. Площадка к ведру ни как не прикреплена, она просто вдавлена в углубление на дне ведра. Ведро,т.е. циклон к пылесосу пристёгнут ремнём, фотку сейчас не могу сделать, циклон дома, а пылик на объекте и встретятся они наверно не скоро.




Теперь о компактности транспортировки:

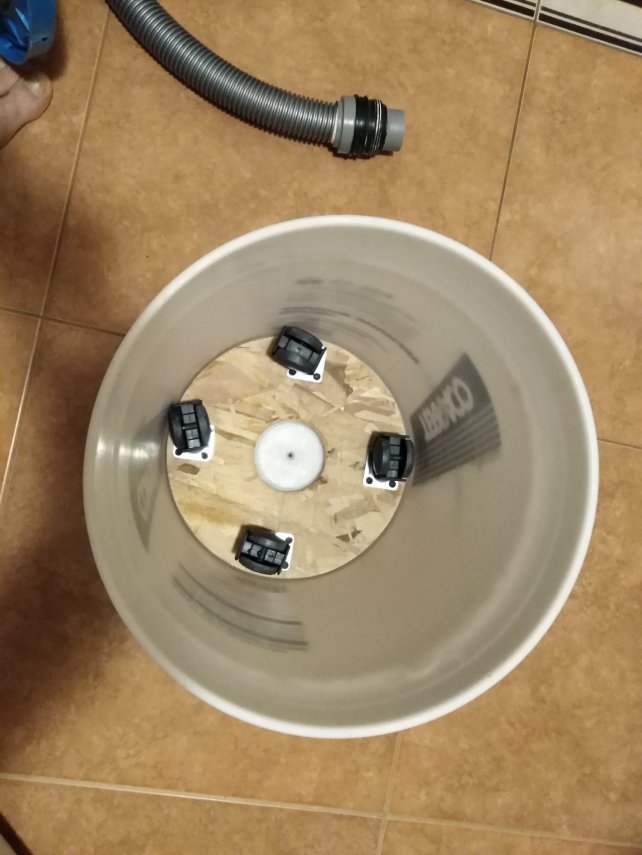

Колеса снимаются и вкладываются во внутрь ведра. Вырезанный круг в колёсной подставке сделан чтобы верхний раструб циклона достал до дна ведра. Так уж получилось, что этот несчастный сантиметр не давал циклону в перевёрнутом виде, лечь крышкой на бортик ведра(далее на фото)

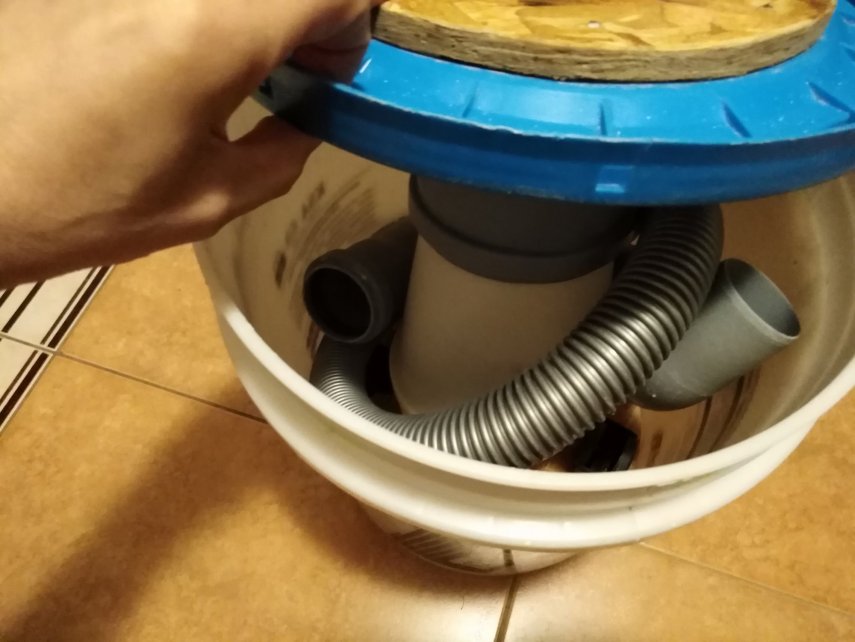

затем вынимаем раструбы из "головы" и вместе со шлангом укладываем в ведро.IMG_20190102_201609.thumb.jpg.c6655b88f936f8e470355beaa3c3571b.jpg

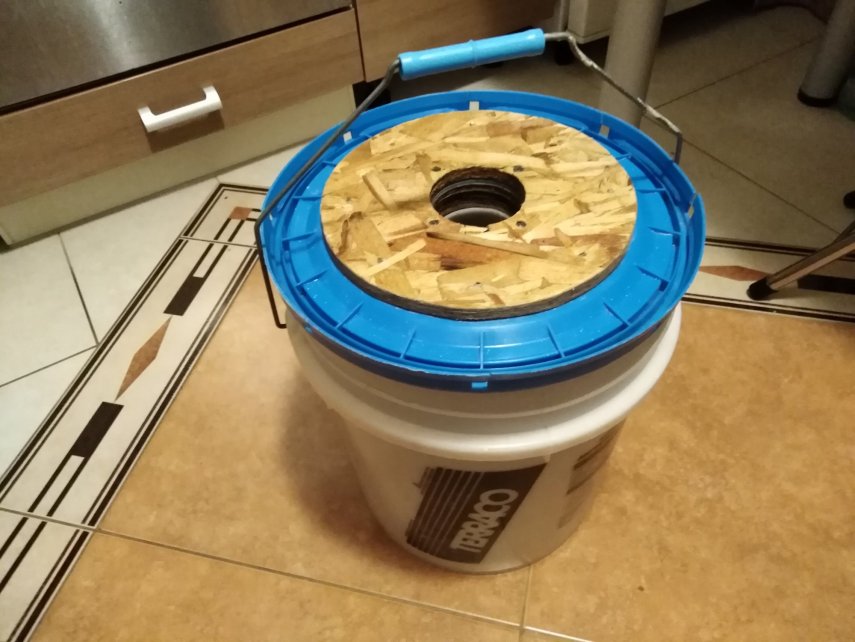

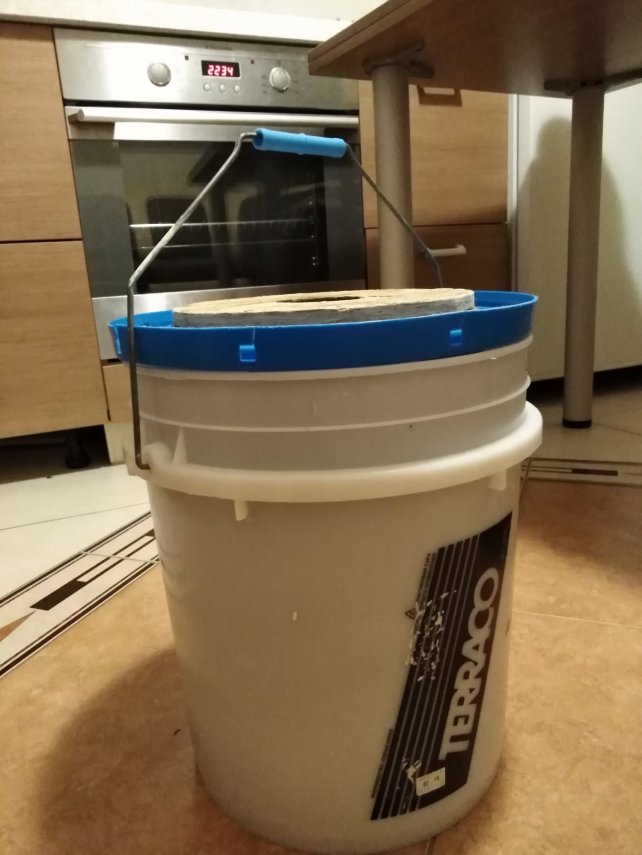

получаем ведро с ручкой, готовое к перевозке.

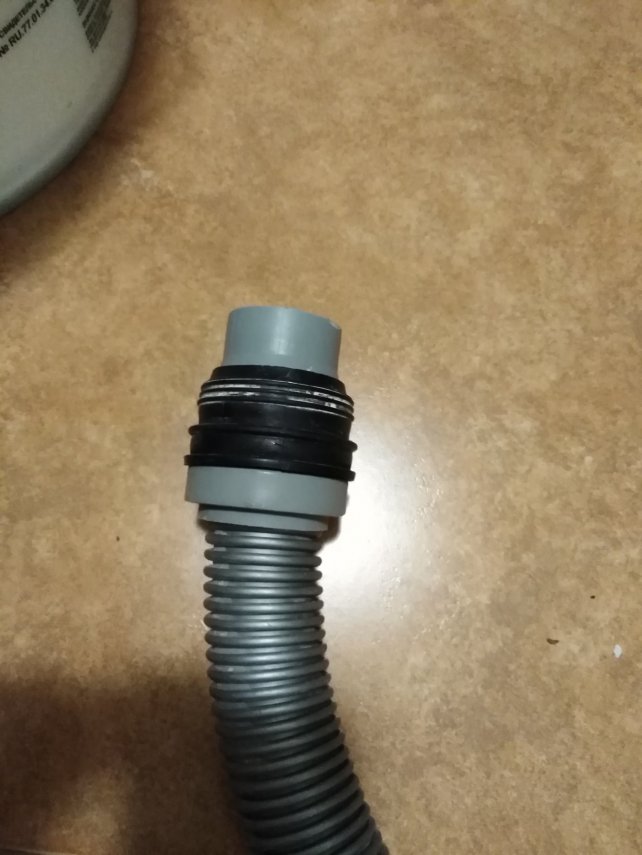

Переходной шланг взят от бытового пылесоса и чтобы он подошёл к раструбу самого пылесоса подошёл обрезок трубы на 40 и вот таким чудным образом натянутая на него манжета 50/40

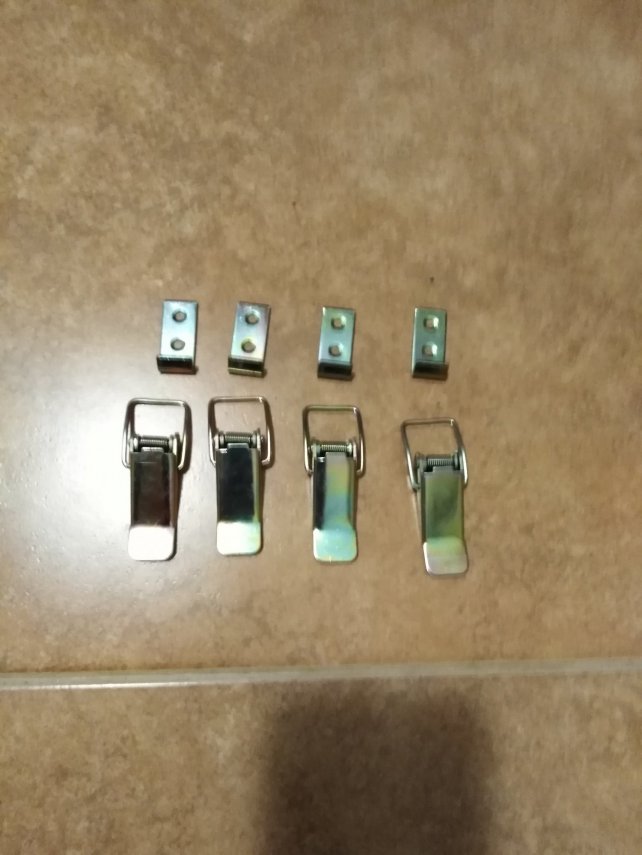

 В рабочем состоянии крышка защелкивается на ведро довольно плотно и снимать её не много тяжковато. В связи с этим хотел проточить маленько крышку и приделать такие защёлки, но как обычно руки не доходят:). Сначала не мог ни где такие найти, потом нашёл, купил и положил подальше чтобы не затерялись. Кстати для тех кто ищет такие защёлки, я нашел их в магазине для любительниц что-нибудь пошить, т.е. всякий бисер, нашивки, бляхи для сумочек, ремешков, не знаю как правильно назвать, наверно фурнитура для рукоделия.










Share this Entry


Link to Entry
Share on other sites



10 Comments


Recommended Comments

Лёш, просто товарищу циклона фотографировал, ну и заодно от нечего делать сюдой закинул, может кому сгодится такая модЭль ведра:D. Выходные были длинные, скучные.

Share this comment


Link to comment
Share on other sites

@pavlik123 работает то как? А то у меня обычное ведро с двумя врезками по приципу "циклона". но  без  самого "циклона", и много мелкодисперсной пыли полетает в пылесос...

Share this comment


Link to comment
Share on other sites

Тебе, Паша, я завидую завистью самого паскудного цвета! Вот уже собрана очистка, фильтр, а всё некогда дособрать в одно целое и на жестокий тест. Перегруз все мозги вынес! У тебя рабочий аппарат, у Фоминса, а я как последний лох с веничком.

Share this comment


Link to comment
Share on other sites
22 часа назад, Evgen сказал:

 работает то как?

нормально работает. Мелкая пыль конечно попадает в бак и как мне кажется чем больше ведро наполняется, тем больше мелкой пыли начинает подсасывать в бак пылесоса. Но всё равно эффект офигенный. Если работать с мешком и циклоном то фильтр будет оставаться практически чистым. Я работал без мешка, посему фильтр через какое то время набивался мелкой пылью, но это мелочи по сравнению когда пилишь штробы без циклона. Фильтр забивался через пару минут работы, тяга падала, вибротряс не очень то справлялся. Много времени тратилось на очистку бака с фильтром. С циклоном - ведро вытряхнул и погнал дальше работать.

Видосик маленький от Шайтера, может тебе тоже мешок приделать в ведро?

Share this comment


Link to comment
Share on other sites
20 часов назад, steamroller сказал:

 а я как последний лох с веничком.

Лёш, да я сейчас на мешки подсел, циклон только для жестоких работ или если мешки кончатся.

Тебе к венику нужна такая приставка, хорошо помогает:D. В одной руке веник, в другой "автоматическая" пшикалка.


Кстати от неё польза ещё в том, что можно что-нибудь продуть, если не наливать воду, а просто накачать воздух.

Share this comment


Link to comment
Share on other sites
35 minutes ago, pavlik123 said:

может тебе тоже мешок приделать в ведро?

может. Нужно порыться, посмотреть стоимость этих мешкоф. За наводку спасибо.

Share this comment


Link to comment
Share on other sites
19 минут назад, Evgen сказал:

, посмотреть стоимость этих мешкоф.

Мешки не обязательно из дорогих. Можно и бюджетные, просто переходник подобрать правильный. К примеру, к моему Интерсколу не подходят мешки от Кёрхера, но не много подрезав крепление мешка, его можно воткнуть в паз моего пылесоса. Так что в принципе всё решаемо путём подгонки. Этож маркетологи чёртовы понапридумали приделывать разные горловины к принципиально одинаковым мешкам.

Share this comment


Link to comment
Share on other sites

я думаю, мешок лучше, если он не сильно нагружает мотор бытового пылесоса. иначе ему крышка скоро настанет. Возможно даже какой-то из фильтров самого пылесоса лучше снять. С циклоном хорошо для крупного мусора, но мелкодисперсную пыль он все равно частично пропускает. Это уже проверил на собственном опыте. Посмотрел стоимость мешков для того же керхера - набор из 4 мешков 400 грн ~ $15. Было бы удобно поштучно. Циклон будет подороже+ еще возня со сборкой и более громоздко. Нужно с патрубком по точкам продажи прошвырнуться.

Share this comment


Link to comment
Share on other sites

Паш! Еще немного! ХМ - отдушина. Вот прорыв закончится и добью я этот аппарат. А вдруг он заработает так, как я от него хочу? Хотя, конечно, есть высокая вероятность облома. И тогда всё нафиг - циклон и только циклон! Уж бачок прикупил. Крепчайший! Никаким вакуумом не сломать. Его для засолки применяют. Очень вместительный.
