Обычный циклон для пылесоса
Опубликовал(а) pavlik123
3 945 просмотров
Вобщем то ни чего шедеврального, но как обычно меня маленько заморачивает компактность и удобство перевозки, посему родился такой циклон.

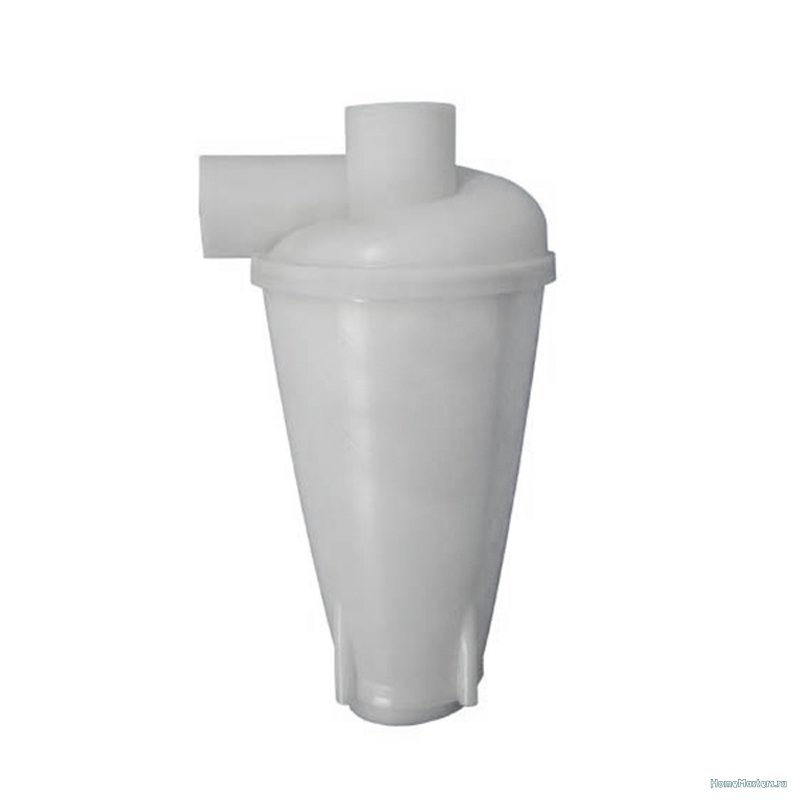

Процесс изготовления не запечатлел, т.к. было это дело уже давно, но думаю из данных фоток и так понятно что к чему. Сама колба циклона была куплена с помощью Антона-Фоминса, за что ему отдельный респект. На тот момент у меня было много "грязной" работы и циклон сильно помог в выживании пылесоса, и особенно его фильтра. Как обычно делал на коленке, т.к. работа не ждала и сильно продумывать модель было некогда.
модификация колбы циклона такая
Общий вид получился такой
Теперь в деталях
Для мусоросборника взято неубиваемое ведро от шпаклевки Террако 25 кг (говорят такие же неубиваемые ведра у Шитрока). Чтобы закрепить циклон на крышке не плохо подошла ремонтная канализационная муфта на 110, заглушка к ней и куски ОСП.
Заглушка была вклеена в муфту, высверлены соответствующие отверстия, задута пена и вставлен собственно сам циклон.
Но т.к. корпус циклона на доставал до "донышка" муфты были сделаны кольца из ОСП и вставлены внутрь муфты, это придало некую жесткость конструкции и ликвидировалась пустота, в которой бы скапливался мусор
Далее к крышке был сделан круг из ОСП для более надежного крепления "головы" циклона и придания крышке дополнительной жесткости. И сквозь ОСП "голова" была притянута к крышке.
Вроде бы всё. Но захотелось чтобы ведро ездило за пылесосом, посему была сделана площадка с колесиками. Площадка к ведру ни как не прикреплена, она просто вдавлена в углубление на дне ведра. Ведро,т.е. циклон к пылесосу пристёгнут ремнём, фотку сейчас не могу сделать, циклон дома, а пылик на объекте и встретятся они наверно не скоро.
Теперь о компактности транспортировки:
Колеса снимаются и вкладываются во внутрь ведра. Вырезанный круг в колёсной подставке сделан чтобы верхний раструб циклона достал до дна ведра. Так уж получилось, что этот несчастный сантиметр не давал циклону в перевёрнутом виде, лечь крышкой на бортик ведра(далее на фото)
затем вынимаем раструбы из "головы" и вместе со шлангом укладываем в ведро.
получаем ведро с ручкой, готовое к перевозке.
Переходной шланг взят от бытового пылесоса и чтобы он подошёл к раструбу самого пылесоса подошёл обрезок трубы на 40 и вот таким чудным образом натянутая на него манжета 50/40
В рабочем состоянии крышка защелкивается на ведро довольно плотно и снимать её не много тяжковато. В связи с этим хотел проточить маленько крышку и приделать такие защёлки, но как обычно руки не доходят
. Сначала не мог ни где такие найти, потом нашёл, купил и положил подальше чтобы не затерялись. Кстати для тех кто ищет такие защёлки, я нашел их в магазине для любительниц что-нибудь пошить, т.е. всякий бисер, нашивки, бляхи для сумочек, ремешков, не знаю как правильно назвать, наверно фурнитура для рукоделия.
-
