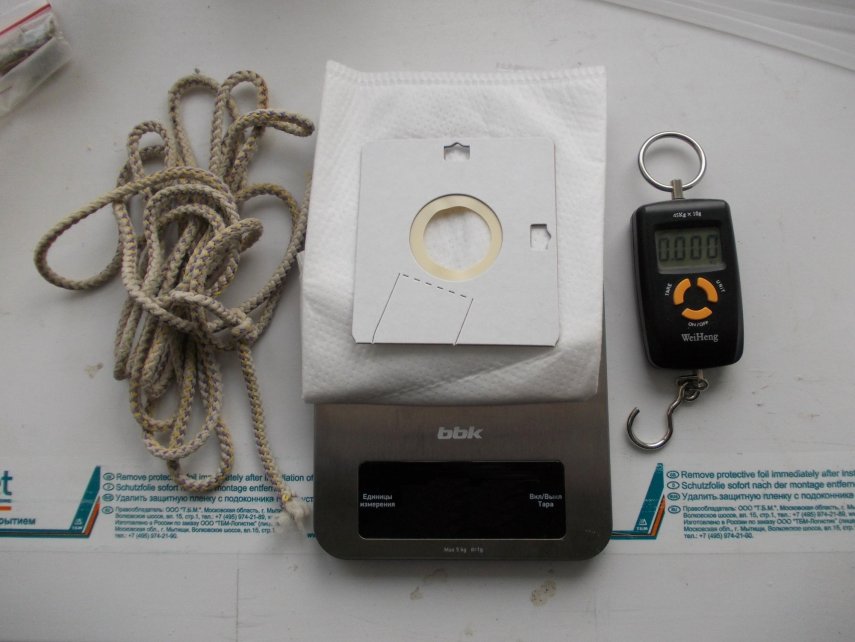

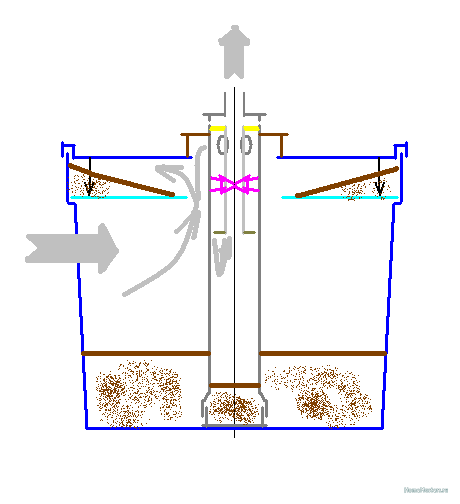

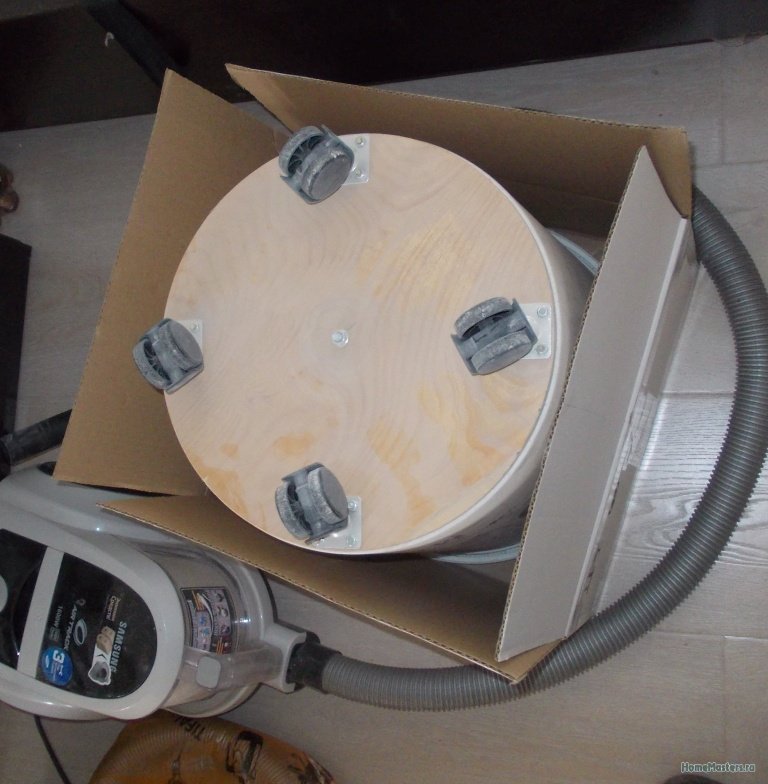

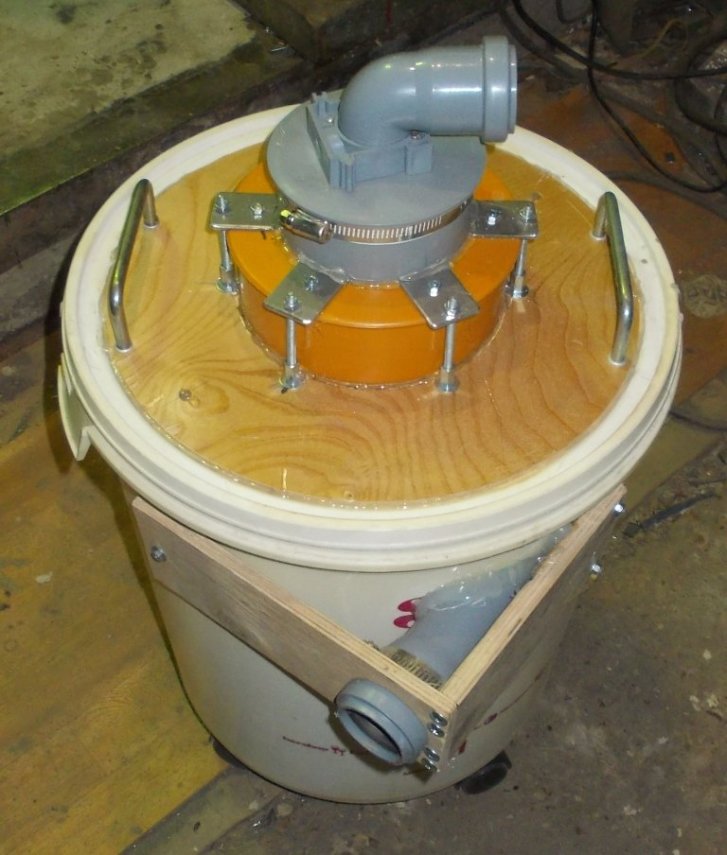

Прежде чем что то писать, хотел уточнить. Что означают коричневые линии на схеме девайса? Уровень собираемой пыли? А розовым это завихритель (крыльчатка)?

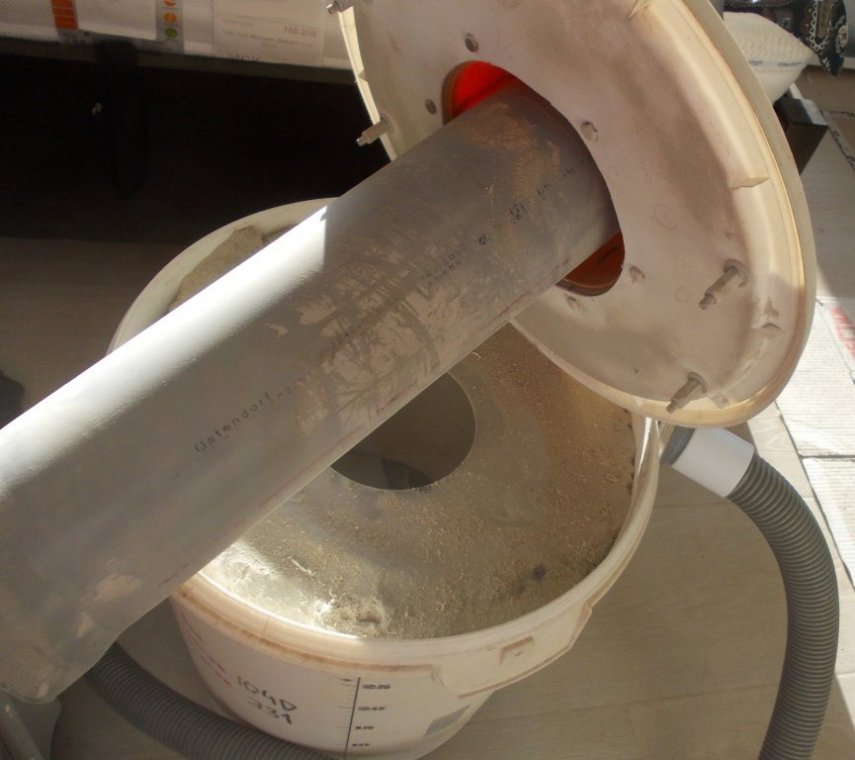

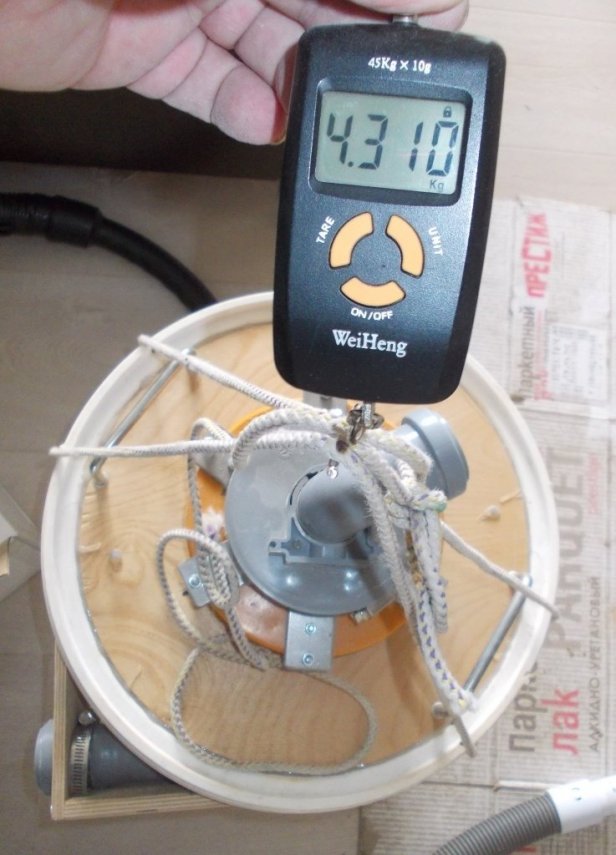

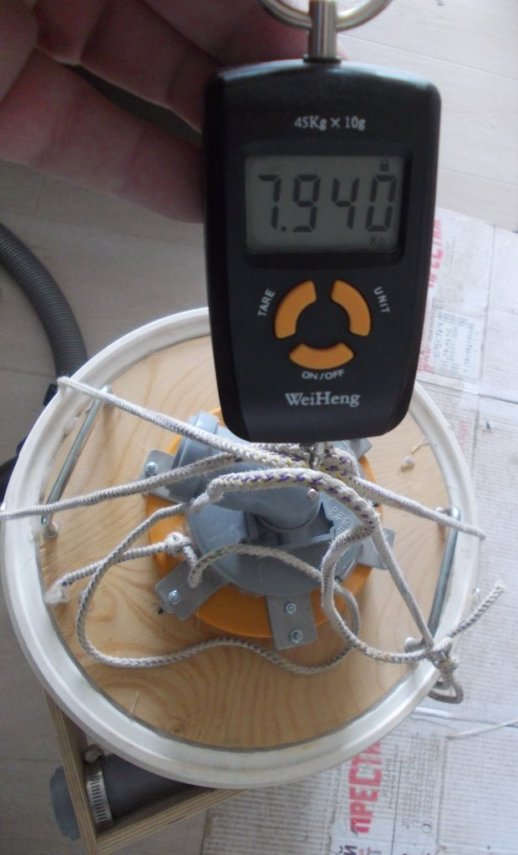

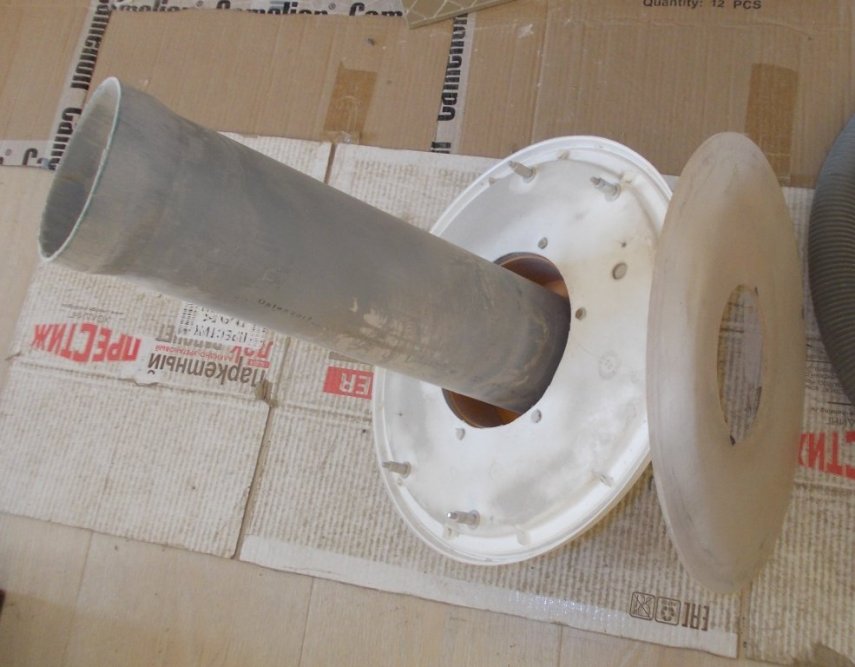

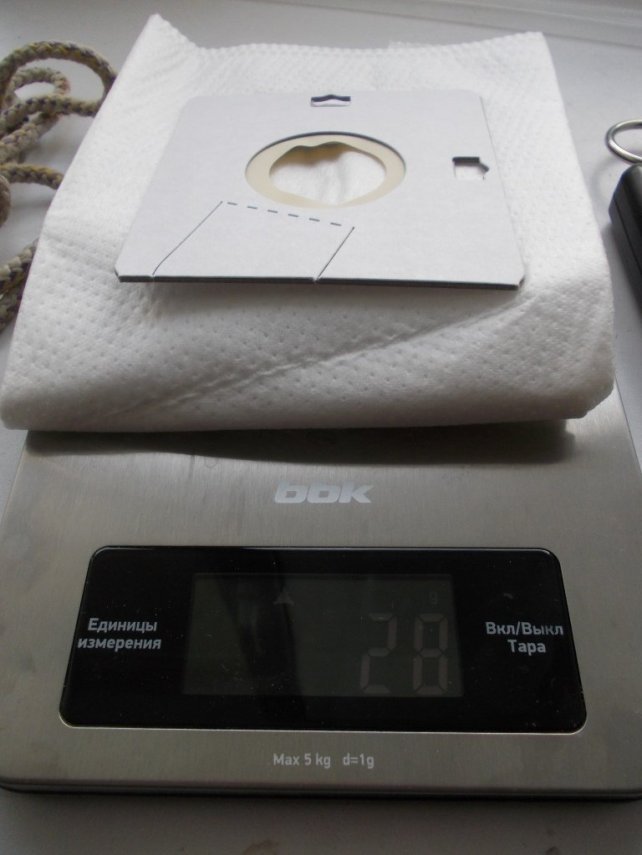

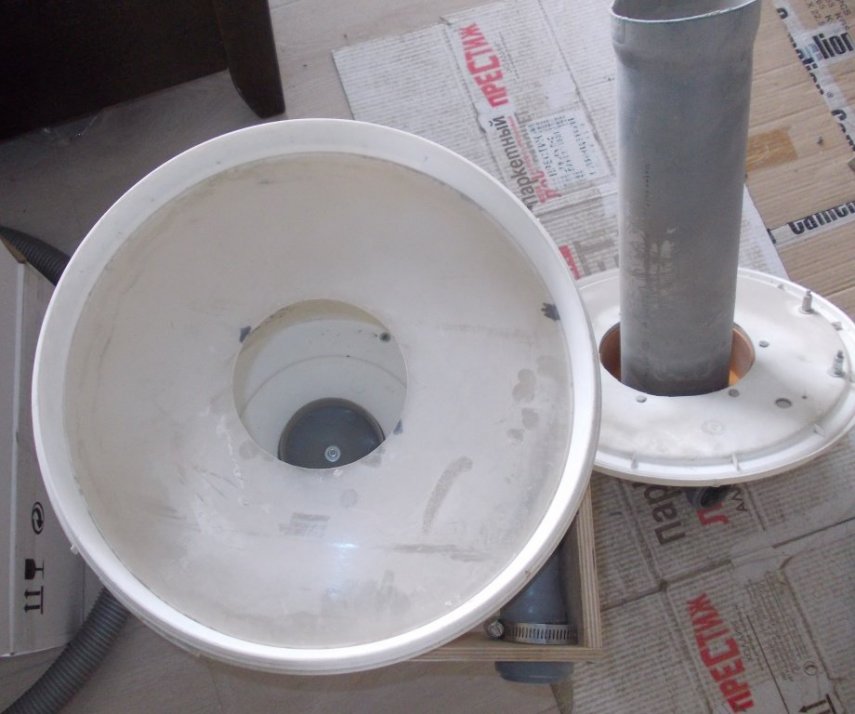

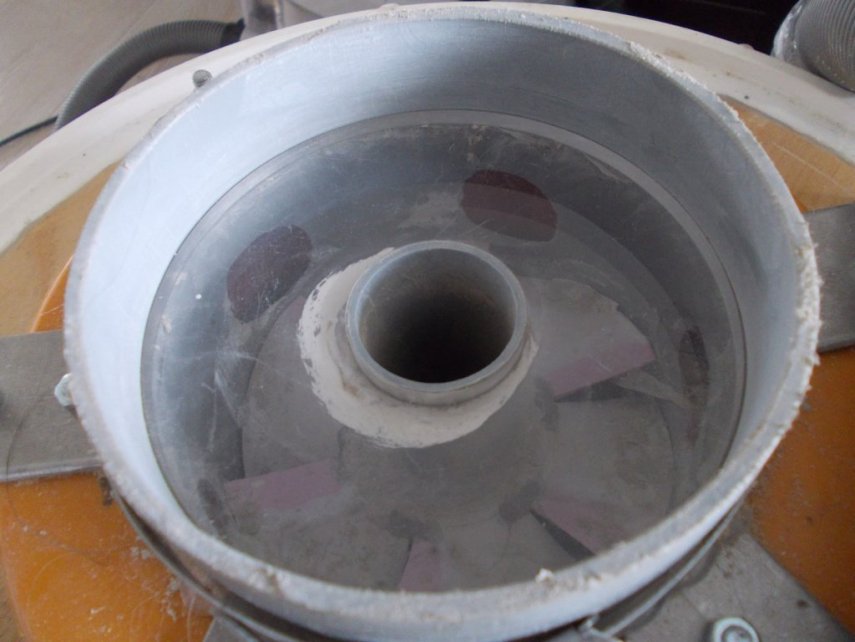

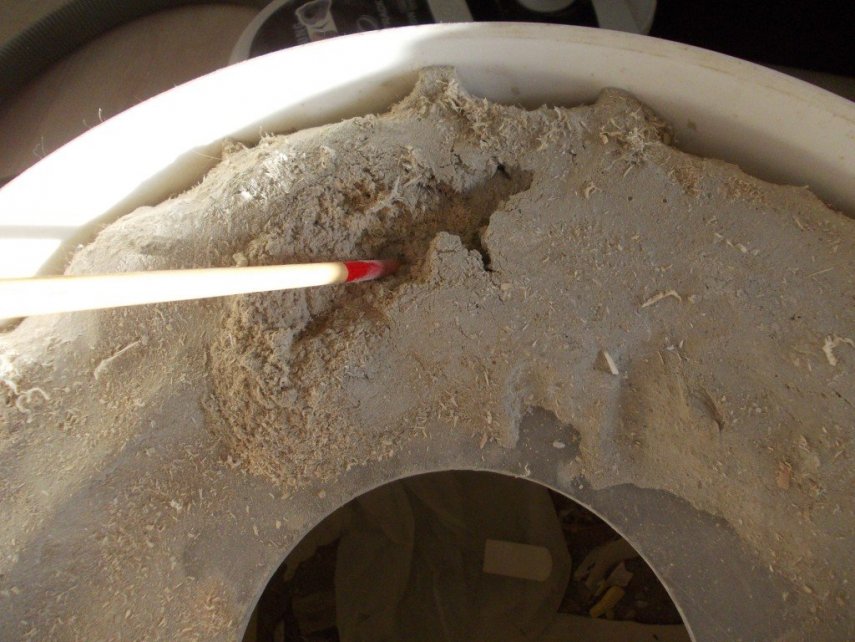

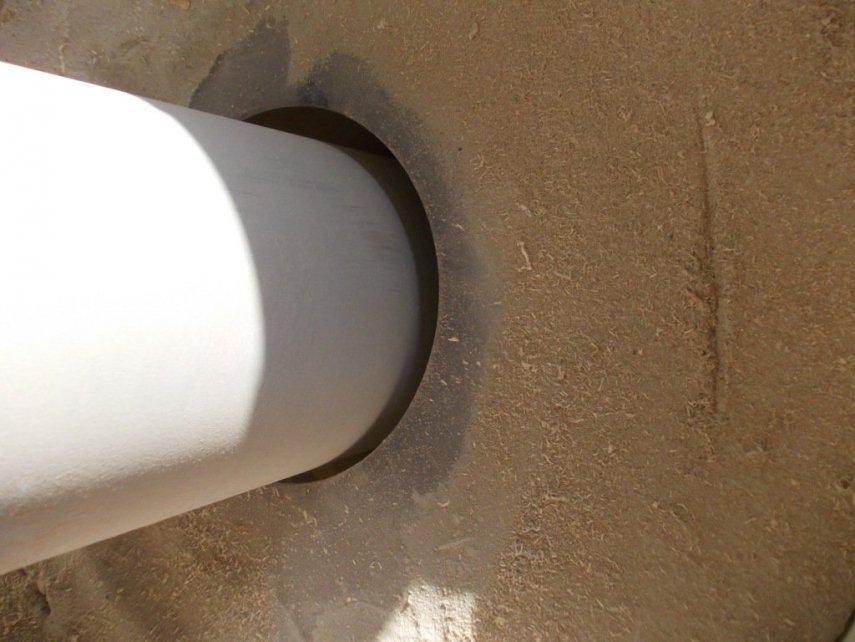

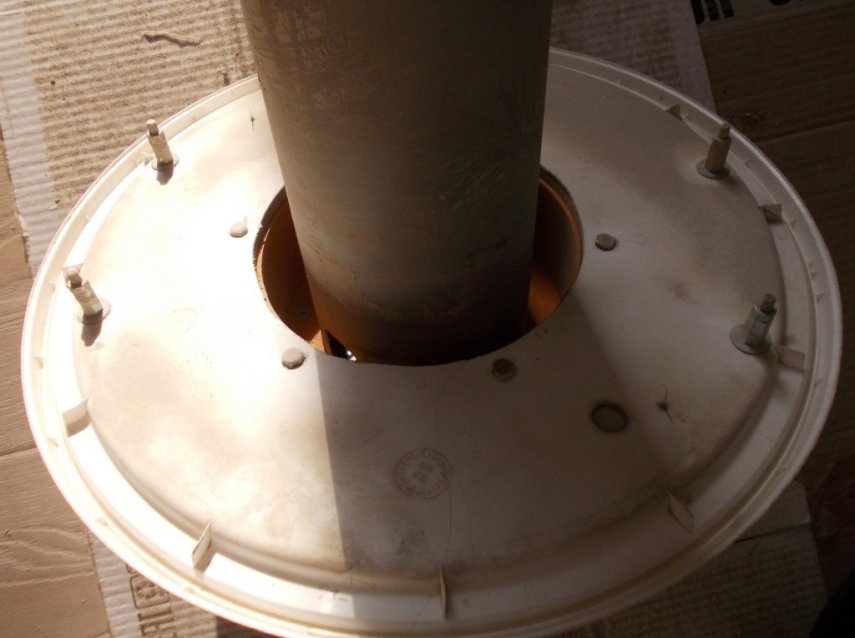

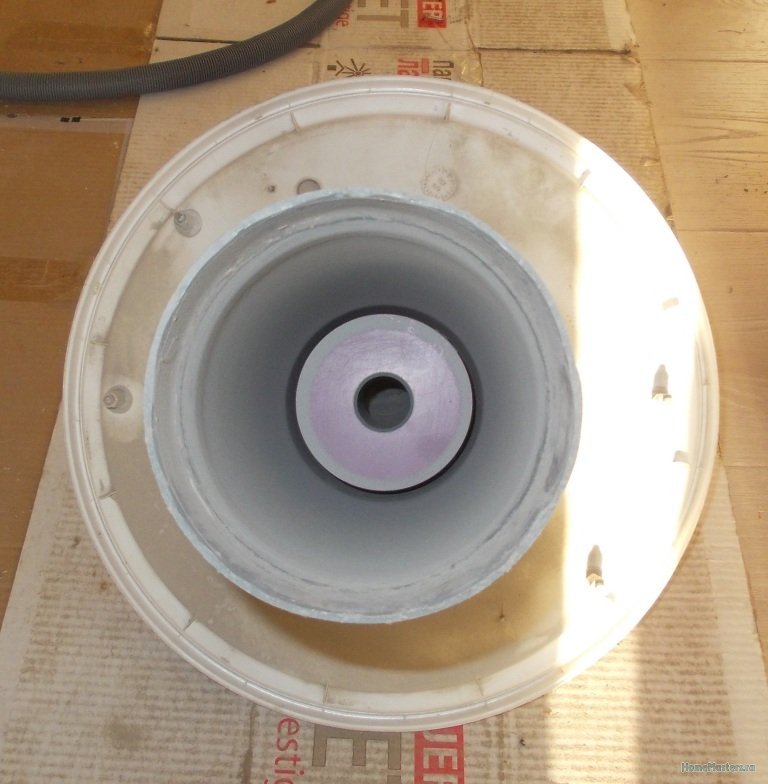

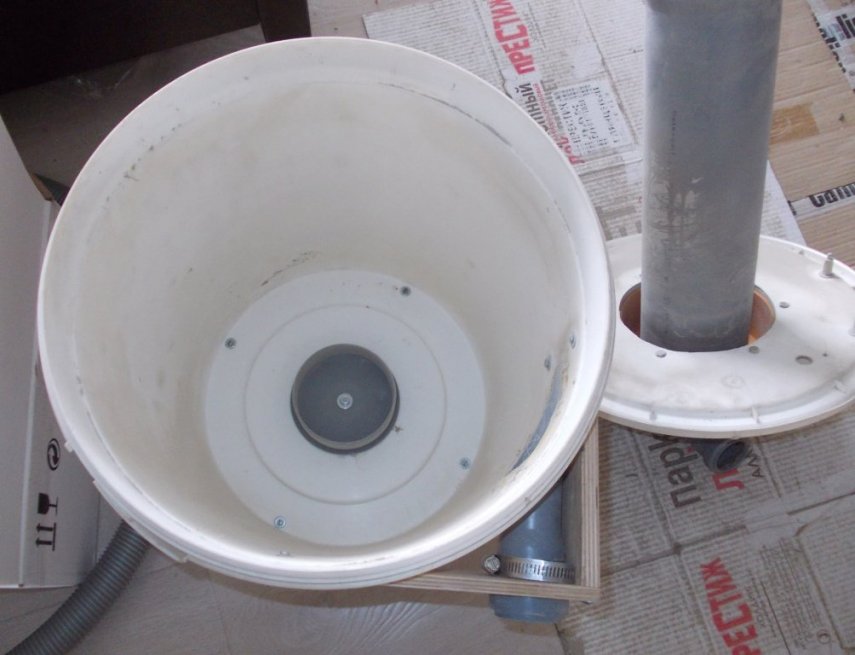

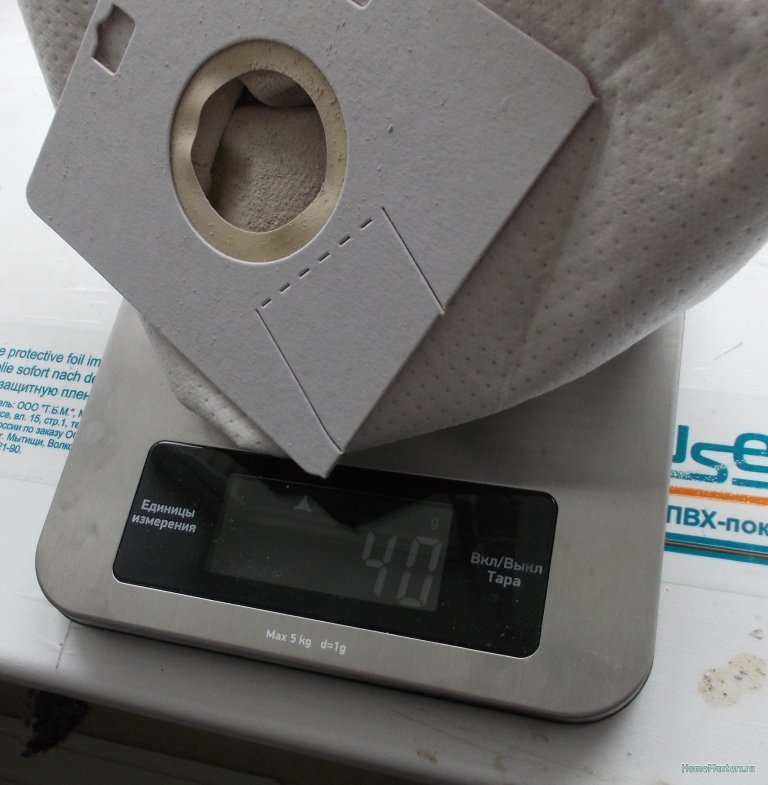

Привет, дорогой товарищ! Да, чем-то там типа розового - неподвижная крыльчатка. Коричневым - места скопления пыли. Забить под завязку пока не удалось. В последнем объёме пыль совсем мельчайшая. Но если вскрывать, первый объём перемешивается с последним. Приходилось через дырку лазать и как-то  пытаться выскрести оттуда образцы. Ещё жив мешок, поправившийся на 12 граммов. Но туда страшно соваться - пыль дымится как дым. Мне не удалось измерить массовые пропорции в каждой зоне. Интересно понять как труба 110 влияет на вихрь, который вокруг неё крутится. Нет возможности раздобыть совершенно прозрачные трубы таких диаметров, чтобы пронаблюдать.

Соображения про статику я написал. С ручки слетает искра 40-50 мм. Это приблизительно 40 кВ. Но ёмкость ручки маленькая, посему удар не ощущается. В полной тишине треск слышен.

Без лирических отступлений. Конструкция интересная и принцип её работы тоже. Надо будет попробовать собрать и сравнить со своим пылеком. Теперь по самой конструкции, не в качестве нравоучений, а как совет. Крыльчатку думаю лучше заменить на шнек. Нужно озаботиться чтобы очень лёгкая и достаточно крупная пыль, типа опилок от ЭППС или пенопласта. отсеивалась уже в первом пылесборнике, иначе она на фиг забьет все узкие места выше по потоку. Юбка(кольцо) которая стоит ниже крыльчатки должно быть не плоское, а иметь форму полого усечённого конуса и так как на этом этапе фильтруется мелкая дисперсия то должна иметь угол наклона поверхности порядка 60 градусов, относительно основания. Отверстие для выхода воздуха из девайса лучше сделать не под юбкой, а над ней. Так не будет подсоса мелкой дисперсии из пылесборника третьей ступени, где она долго ещё летает по воздуху прежде чем осесть.

Это тест моего пылика на активированном угле. Очень много летучей муки, типа золы, при пересыпании дымится и долго не оседает

@fomins, момент истины длиной в секунды! Круто!  Впечатляет!!! Несколько раз посмотрел!!! Можно не взвешивать. "На глаз" это не 0,33%, а 0,03%. Или меньше.  Это значит, на фильтр падает 0,0003 массы собираемого мусора. Три нуля после запятой - это очень круто! Это я не для себя %-ты в разы перевожу, а интересующимся товарищам объясняю. Чтобы прониклись

Теперь по поводу замечаний. Эту свою конструкцию я точно не буду повторять. Надо определиться со степенью фильтрации и размерами изделия. Всё равно что-то останется на корм складчатому. Чем меньше ему оставляем - тем больше габарит. Ясно, что основная масса остаётся в самой первой ступени, образуемой корпусом прибора.

Совершенно согласен с предложением воткнуть конус и забирать из него. На конус времени не было.

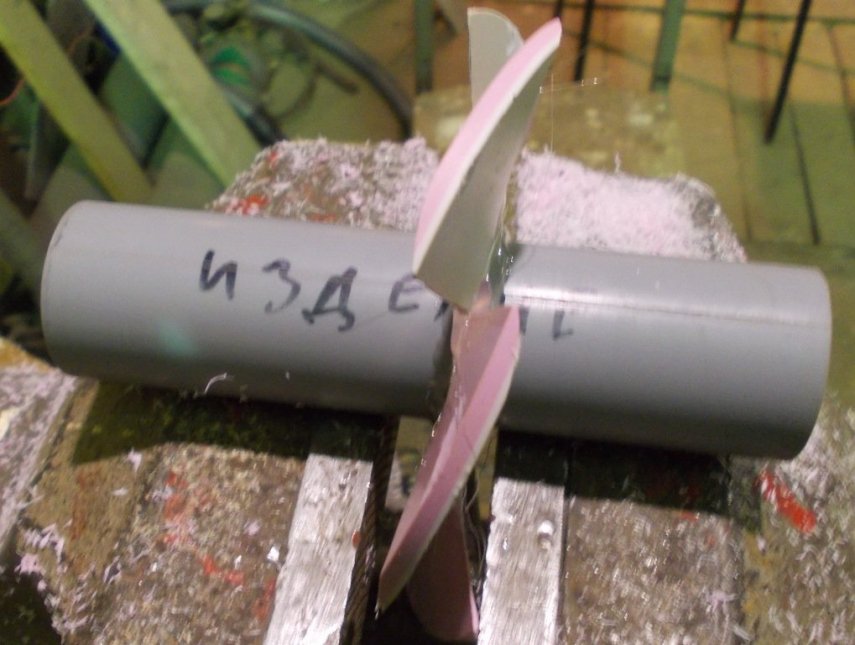

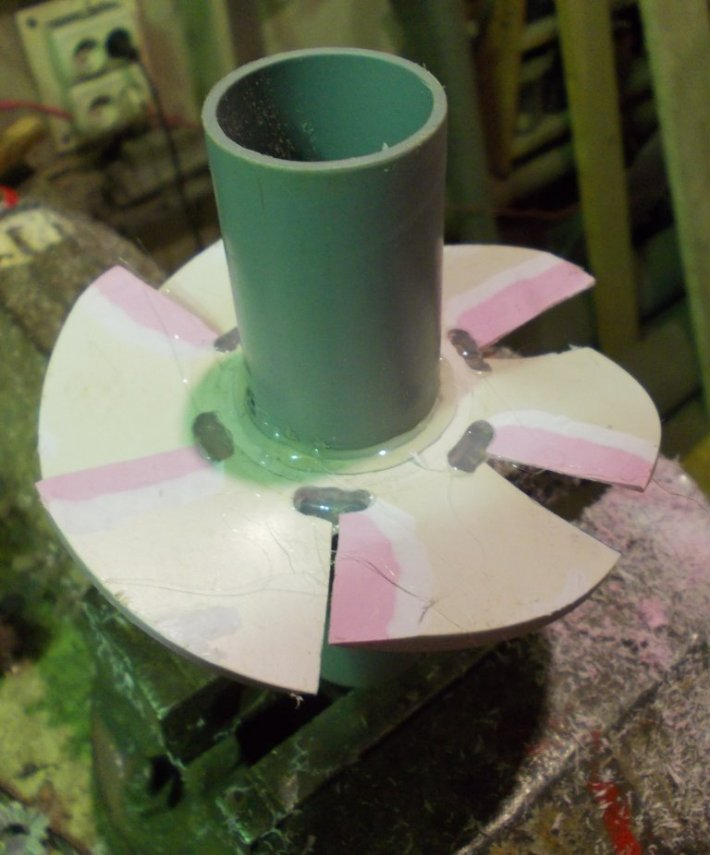

Ещё технологичность и повторяемость важна. Крутить эти розовые лопасти дурное занятие. Совсем дурное  Я уже нашёл подходящий готовый пропеллер от вентилятора для следующей версии, но версия будет без него.

В общем, надо и мне циклон делать, для опилок с большим баком

@Sano ёёё! Я вообще фигею с твоих садо-мазо-героических мучений со стружкой и опилками в мастерской. Тебя спасает обстоятельство, что ты не куришь!

Опилки и стружка циклонятся легко и с незапамятных времён. Глянь на любой д/о участок с одной единственной циркуляркой. А на улице непременно улиточка с циклончиком.

@fomins, ссылочка у меня есть на одном компутере на статейку о циклонах. Как до него доберусь, так ссылку скину. Проблема в "волосатой" тонкой пыли. Которая песчинками, та размазывается по стенкам. А которая волосатая и невесомая, та концентрируется в середине вихря как чаинки в стакане. Думаю, такой пыли особенно дофига возникает при нарезке ламината. Уж очень там пыль паскудная!

Твой "мульти" эту проблему как-то решает. Вопрос - как? И как всё упростить, чтобы любой чувак из Выдропужска глянул наброски и собрал на коленке?

П.С. жителей упомянутого чудесного населённого пункта прошу не обижаться. Название весёлое. Ну, и не столица, где есть всё и даже больше.

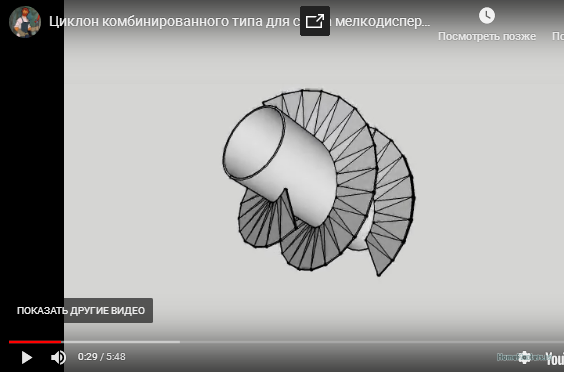

С пылью от резки ламината, справляется на ура. Для волокнистой пыли существует специальный циклон РИСИ.

8 часов назад, steamroller сказал(а):

Я вообще фигею с твоих садо-мазо-героических мучений со стружкой и опилками в мастерской

С чего это ? У меня есть стружкосос и пара пылесосов с большими баками.

Но есть нехватха всего этого из кол ва инструмента и общей неорганизованности процесса пылеудаления.

Попросту лень каждый раз перетыкать  и перетаскивать .

Поэтому хочу увеличить точки сбора пыли, это циклоны с баками,  и перекидывать только всасывающий шланг.  А шланги к инструментам на постоянку прикручены

@Sano, я тут вещал про инструмент для удаления старой краски. Заодно выкладывал картинку уменьшителя количества пыли в воздухе. Эта штука не отменяет пылесос. Но облегчает жизнь.

Где-то натыкался на промпылесос с двойным дном. Одно из них крутится. В них дырки. Поворачиваешь - дырки открываются, а снизу мешок.

3 часа назад, steamroller сказал(а):

Эта штука не отменяет пылесос. Но облегчает жизнь.

Надо, надо сделать, пылью уже покрылись за год ))) столько всего надо сделать.

@fomins, изучаю.

Возник вопрос - почему улитка, а не вертушка? Ведь её, готовую, можно ковырнуть из БУ-шного вентилятора. Сход потока с лопастей почти перпендикулярен оси вертушки, а нам это и надо - закрутить побыстрей. Высота вертушки небольшая - экономия объёма. О сопротивлении потоку ничего сказать не могу, - аэродинамика - дело тонкое!

Кстати, вертушка может быть не осевая, а радиальная + между двух щёчек. Это ещё интересней - уже в её плоскости, ближе к центру, где вход в широкую часть конуса, поток завихрастей. Сам переход было бы шикарно оформить в виде тороидальной поверхности.

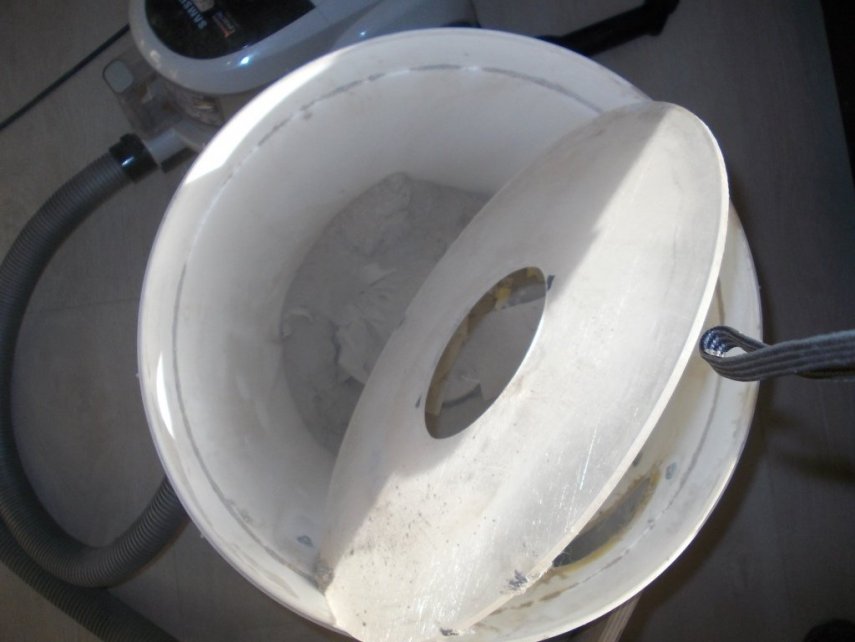

Твоя рекомендация про конус - однозначно ДА! На узком конце конуса обороты ещё бешеней, чем на выходе завихрителя. Я диск приляпал, покуда очень спешил. Конус ваять совсем некогда было. Это надо из бумаги что-то скрутить, запенить для жёсткости, покрасить для глянцевости и потом обкрутить стеклотканью с эпоксидкой. Ну, ещё можно конус из чего-нибудь типа гипса или бетона. А на него развёртку накрутить из полистирола, разогревая феном. Может какую тару поискать с конической горловиной.

Где-то патент видел. Там под конусом в объёме для сбора пыли тупой конус наподобие дождевой крышки над трубой вытяжки из подвала. Вихрь упирается в него и разбрасывается в стороны.

5 минут назад, steamroller сказал(а):

Может какую тару поискать с конической горловиной.

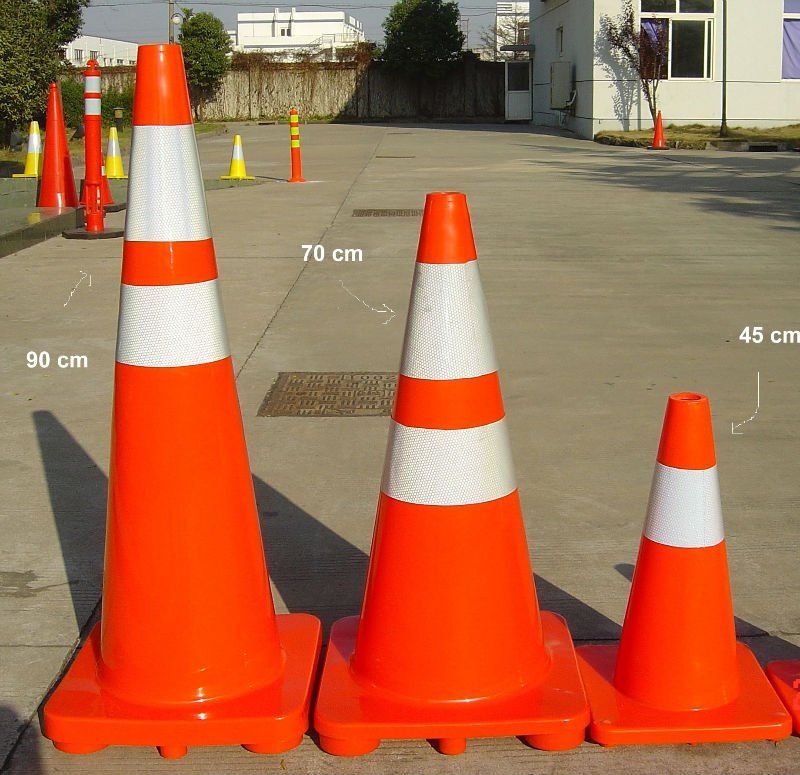

дорожный конус

@Sano, я по вентиляторам очень всерьёз прошёлся. Учитывал параметры: производительность, шумность, стоимость. Остановился на турецких Бахчиванах. У них всё честно. Написали 600 кубов, значит 600. Перепробовал всю их линейку компактных улиток! Всю! Продавцы стонали но терпели. Я покупал - возвращал. И на месте тестировал. В итоге взял 3 модели, а этих аж 2 штуки. Если твоё помещение 10х10х3, такой пропустит через себя весь объём за пол часа. А парочку поставишь в разных углах -  15 минут.  А если через глушаки, так еще и спать на работе будешь в разгар рабочего времени

@FugenFührer! Дык, известное решение. Но у меня знакомых дорожников нет. А стырить рука боится. Был бы я верующий, так стырил бы, в церковь сбегал, помолился и совесть отпустила. А тут мучиться придётся

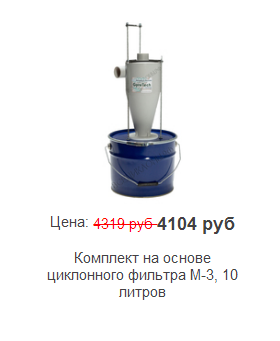

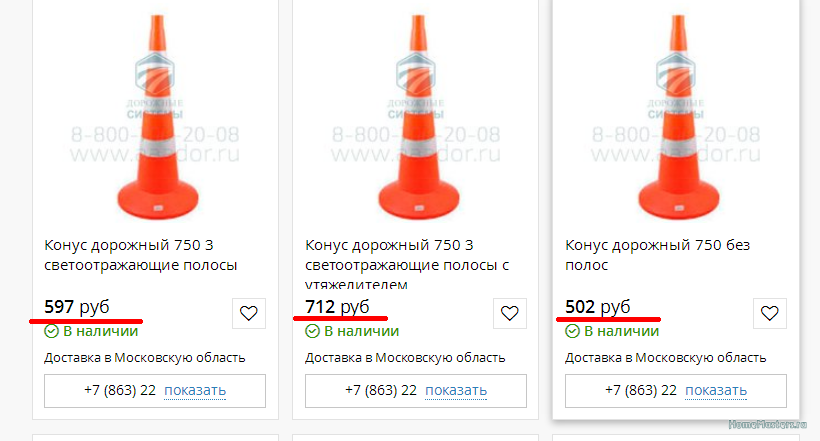

АНДРЕЙ!!! Это какой-то пиндык! Смотри!

Вот куда денежки народно-государственные утекают! Это кто же им цену такую разрешает????????!!!!

12 часа назад, steamroller сказал(а):

Запланированы собирающие заряд токосъёмники на диске, а вниз иголки, которые возвращают заряд новым порциям пыли. По моему разумению должна работать не только аэродинамика, но и электростатика. Но она будет эффективной только при очень малых скоростях потока - как раз на периферии объёма между кольцом и крышкой. Как установлю, так и напряжение на токосъёмниках измерю не на глаз, а прибором. А пока пусть сосёт в таком виде.

А теперь представь некий объём, в котором равномерно распределена тонкодисперсная, например древесная, или какая другая горючая пыль.  Рядом с каждой частичкой находятся несколько молекул кислорода. И тут проскакивает искра в 40 киловольт....

Дерево иногда поджигает под инструментом,  а что хотите 6% влажности, а он хочет намеренно искру передавать )),  нет уж, давайте что то такое взрывопожаро безопасное.

@FugenFührer, а с чего ты искру взял? Заряд как накапливается, так и стекает. Никакого искрообразования. Окончательно он стекает на металлический корпус. А вот тот обязательно заземлять!

@Sano, ты про какую влажность 6%? Если древесины, то внутри её искра не случится ни при каких обстоятельствах. И сама деревяха не заряжается. У дерева очень низкое сопротивление для таких напряжений и ёмкостей. Утечёт заряд, нафиг. Эвона, разряжаю я правую ручку пальцем в себя, а левая уже не разряжается. Или разряжаю левую - правая не бьётся. Всё как в рекламе Твикса. Ты взгляни на картинку. Заряд утекает через фанэрку ка-а-ак миленькай! :)

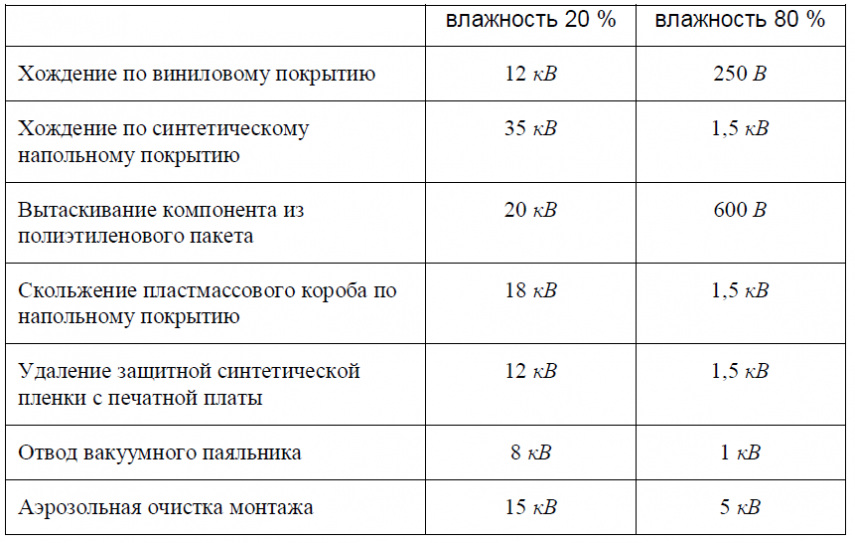

Теперь про воздух. См. таблицу.

Я тут уже много раз визжал поросячьим визгом, усугубляя матом - увлажнаться зимой надо! Обязательно увлажняться! Кто это не понимает, не увлажняется, - те делают себе хуже, чем делают себе курильщики! А если эмплойер не увлажняет воздух на рабочих местах - его к стенке!

Увлажняться, в том числе из-за вредной статики. Сделай себе 70-75% влажность воздуха и будет тебе шшастье :)

А вообще, ваши замечания крайне полезны. Они наталкивают. Вот как дотолкают - так непременно. А пока что-то всё туманное. Я не знаю как это объяснить. Вскрываю аппарат, смотрю на стенки и понимаю - что-то тут в нём не чисто! С этой самой статикой. Налипшего много. А с чего липнуть? Только с неё, со статики.

Увлажнятся , понятно, сколько деревяшка в себя влаги возьмет, если она была 6%? просто интересно,   а то деревяшки выше 10% влажности уже не столярные.

На счет поджигает, фреза может поджечь опилки к примеру, если дерево сухое. Циркулярка может поджечь. Я к тому что пыль древесная очень сухая,  искры хватит.

4 часа назад, Sano сказал(а):

Я к тому что пыль древесная очень сухая,  искры хватит.

Ну, не мне тебя учить. Я с деревяшками "на вы". Вывод один - немедленно выводить всю стружку, опилки и пыль в отдельный объём.
