Bagis

Нужна помощь в выборе комплектующих и правильном монтаже канализации.

Рекомендуемые сообщения

Bagis

Доброе время суток господа сантехники. Мне в очередной раз нужна ваша помощь. Сразу прошу извинить за много букв :rolleyes: И так, в мансарду многоквартирного дома была затянута канализационная труба и трубы водоснабжения. Так как на момент монтажа расположение приборов не было известно, то трубы просто подняли и заглушили. Выглядит это дело вот так - post-15106-1307127709_thumb.jpgpost-15106-1307127726_thumb.jpgpost-15106-1307127743_thumb.jpgpost-15106-1307127754_thumb.jpgpost-15106-1307127765_thumb.jpgpost-15106-1307127779_thumb.jpgpost-15106-1307127785_thumb.jpgМежду черновым потолком и черновым полом 25 см. Планируется вот такое расположение приборов- post-15106-1307128032_thumb.jpgВ коробе, рядом с унитазом, как раз трубы вентиляции с фотографий выше.Теперь вопросы:1. Так как трубу я поднял, для нормальной работы нужен воздушный клапан. Такой подойдёт? - post-15106-1307128441_thumb.jpg2. Будет ли он нормально работать если его разместить в коробе с вент. трубами?3. Каким образом сделать правильно разветвление на унитаз, душ и раковину, учитывая данные размеры?4. Делать три отдельных ветки или унитаз с душем можно объединить?5. Какими тройниками/отводами и с какими углами правильнее всё это дело монтировать?6. Душевая будет самодельная, поэтому в неё нужно установить трап. В инетмагазине нашёл такие от Виеги - post-15106-1307127795_thumb.jpgЕсть на 50, есть на 100. Так как у меня завалялись трубы на 110, то ими и планирую вести к унитазу и душу. Значит и трап лучше на 100?7. На каком расстоянии от стены выводить канализацию для унитаза? Его пока нет, но наверняка есть какие-то стандарты.Пока вроде всё :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
kvaky

хоть вопрос к сантехникам, все же встряну слегка насчет стандартов унитазов: даже по высоте вывод в канализацию отличается, а от стены наверное тем более.мне вот казалось что высота вывода рассчитана с учетом стандартных тройников, купила красивый белый поворот на 90. а край тройника оказался выше нижнего края выхода унитаза при том что тройник лежит на 1 см ниже уровня пола. и только моя природная аккуратность, не давшая порвать упаковку в клочья, позволила заменить этот поворот в магазине на 45, иначе ничего не лезло. и кстати расстояние от стены при этом тоже изменилось.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Bagis

Перефразирую, сантехники и все, все, все :)

даже по высоте вывод в канализацию отличается, а от стены наверное тем более.

Скорее всего так и есть, но наверняка есть и общие рекомендации. Типа не ближе 50 мм к стене. И вот эти рекомендации любой сантехник знает и разбуди его ночью - тут же выдаст :) Мне же, чтоб их узнать, нужно "лопатить" инет. Я конечно и сам разберусь, не впервой, просто кто-нибудь из профессионалов мог бы сэкономить мне время.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
olejonok

Я пока уточняющие вопросы позадаю для уточнения диспозиции:

Между черновым потолком и черновым полом 25 см

Здесь нет ошибки?2. Сами стояки у тебя находятся в коробе правее унитаза (вид сверху)?3. У тебя в душевой 2-е душ. кабинки?4. Раковину ты имеешь в виду рукомойник в помещении с унитазом?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Bagis

Здесь нет ошибки?

Перепроверю, но думаю что нет. Перекрытие собрано из балок. На балку снизу нашит черновой потолок, а сверху будет нашит пол.

2. Да, трубы (канализационная и водопроводные) опускаются вниз в коробе вместе с вентиляционными.

3. Вторая, это инфракрасная сауна. Ей вода не нужна. Да и появится ещё очень не скоро. Alef мне с планировкой помогает, это его картинка. Её прикрепил для наглядности. А то в моих каракулях никто не разберётся :)

4. Так точно.

Если нужно что-то ещё щёлкнуть, ты только скажи. А то это мне, на месте, кажется что всё ясно и понятно :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
olejonok

Перепроверю, но думаю что нет. Перекрытие собрано из балок. На балку снизу нашит черновой потолок, а сверху будет нашит пол.

1) Другими словами, под полом этого помещения с сан.приборами находится техническое помещение высотой 25см, в котором можно запросто прокинуть горизонтальный водопровод и каналью? так? 2) Или же у тебя весь стояковый вывод будет в коробе на этом этаже и уже горизонтальные участки надо будет проводить в этом помещении?Тебе в вертикальном разрезе надо эскиз разводки накидать и в горизонтальном.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Bagis

Перепроверил - 24.8 :)1 пункт в точку. Вечером набросаю эскиз.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Bagis

Не знаю поймешь ты или нет мои художества, обделил меня Бог этим талантом, но вот что я накалякал - post-15106-1307209402_thumb.jpgЭто был вид с первого этажа, да ещё и с боку :)post-15106-1307209410_thumb.jpgЭто вид сверху на перекрытиеpost-15106-1307210281_thumb.jpgЭто вид с боку. Мож лучше фоток накидать? Скажи что именно снять?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
olejonok

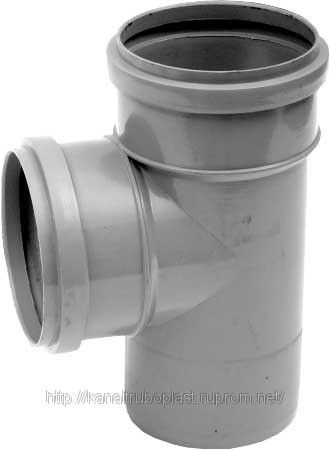

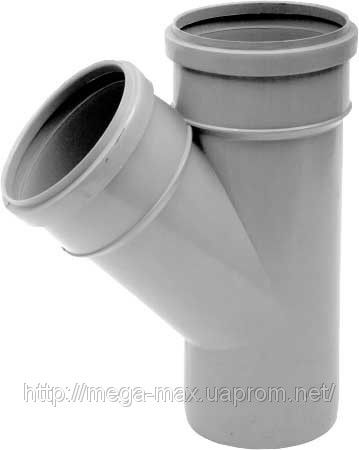

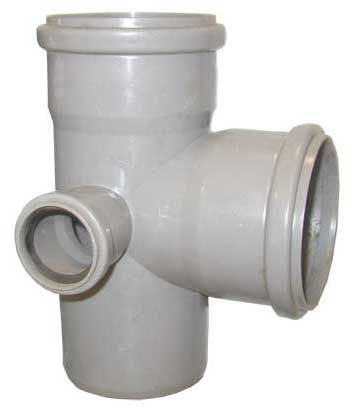

Мне видятся два варианта этого узла: 1. Обычный тройник на 90 градусов: ext_a48dd0eee7473f3013467bb1a7c922e8.jpg 2. Если позволяет расстояние (а оно кажется позволяет), то косой тройник: ext_dbaeb3a2a6251e4582508148acdff8e5.jpg А так как у тебя нужно еще предусмотреть слив в стояк для рукомойника, ветка на который перпендикулярна ветке на толчок и душ.кабинку, то соответственно пункты 1 и 2 заменяем на : ext_a59562ae863aea001deb7a057f7d381d.jpgext_f4902dc067467ec5d25fbcc995a69861.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Bagis

1. Значит всего две ветки? Одна на раковину, вторая на унитаз и душ?2. Тогда как правильно делать выпуск унитаза? Тоже через косой тройник (чтоб кака в душ не бежала)? Какой угол предпочтительнее? 3. Клапан в коробе будет работать нормально? Воздуха ему будет хватать?4. Трап, что я выше показывал, надёжный или надо что-то другое искать? 100-ый это нормально?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
olejonok

1. Да, это логично. Если это все указанные водопотребители.

2. Тоже через косой тройник 45 градусов как обычно.

3. По клапанам я не практик, лучше у Техник-Сана спросить.

4. VIEGA - уважаемая контора. А вот по практичности применимости тоже лучше спросить у того, кто имеет обширный опыт их установки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Bagis

1. В ветку унитаз и душ ещё выведу слив от внутреннего блока кондея. Но он ведь совсем мало выдает, потому его сразу и не упомянул.2. Понял.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
olejonok

1. В этом случае тебе лучше использовать спец.сифончик с гидрозатвором (подробнее спроси у Грешнова или Техник-Сана). Это чтобы твой кондей не "пытался" запахами из канальи.post-19386-1307265510_thumb.jpg2. Вот типовое присоединение слива из толчка к магистрали. Как видишь естественный "уклон" помогает по быстрому и тихо "смыться" содержимому толчка после "отсидки" :)post-19386-1307265358_thumb.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Bagis

Про сифон знаю, вот только пока у нас в магазинах его в глаза не видел. Ближе к установке блока, если в магазинах так и не найду, по кондиционерным конторам пробегусьВторая фотка очень показательная, Спасибо.

подробнее спроси у Грешнова или Техник-Сана

Тема не скрытая, если сочтут нужным - ответят. Тем более что они её видели :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
dag

трапик очень похож на геберитовский.у геберита сзади есть еще один вход.к нему можно подключить кондей.сифон трапика будет держать воздух.максимум если подключиться к трапу нельзя и купить не получиться сифон можно сделать из 4 уголков 90%конденсат в кондее чистый и засоров не будет.лучше конечно получить схемку для обсуждения.можно и в поинте нарисовать.вот пример сантех чертежей канализации.post-1580-1307474315_thumb.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Bagis

Точно, видел картинки трапика с ещё одним подсоединением. Надо будет в живую такой отыскать и посмотреть. Спасибо за идею!

лучше конечно получить схемку для обсуждения.

Вот с этим совсем плохо. Рисовать совсем не умею. Но вроде сейчас в голове всё сложилось, будет примерно так, чур не ржать :) - post-15106-1307477805_thumb.jpgПрям в магазине попрошу чтоб мне разрешили разложить по полу тройники и тогда уже точно вымерю. З.Ы. А на Вашей схеме вообще мало что понял :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Mihalych

Позволю себе вставить свои 5 копеек. Мои мысли следующие:1) Я бы не стал пихать каналью под черный пол из религиозных соображений, ибо мало что... для замены манжет придется пол разбирать.2) Слив конденсата кондея я бы вывел непосредственно к узлу ввода воды/канальи в шкаф, чтобы был доступ, ибо как показывает практика дренажные трубки засоряются еще как, особенно если довольно длинные. Про спец сифон Олег верно подметил. Нужен.3) Правильное направление хм.... какулам придает не только отвод под 45. Тут важно соблюсти верный угол уклона труб (для 110 и 50 он разный), вопрос следует изучить. Техник Сан тут регулярно приводит правильные уклоны канализационных труб.4) Существуют "сухие" трапы, которые работают без гидрозатвора. Типовые трапы при редком пользовании душевой имеют свойство пересыхать и благоухать канализацией. Народ сию проблему решает наливая немного масла, которое создает пленку на поверхности воды гидрозатвора и не дает воде испаряться.Резюмируя: Я бы рассмотрел варианты расположения канализации в стенах, либо за фальш-стеной. В целом набор компонентов верный. На качестве канализационных компонентов не кроить, в Литве, думаю, выбор побогаче.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Bagis

В Литве может и побогаче, а вот в Латвии ( :P ) не разгуляешься. В основном одна поляндия. Причём обычно в магазине все трубы, тройники и отводы одной фирмы. Но я понял, проедусь по разным, гляну что у кого есть.1. Если каналью в пол не пихать, то придется душевую сильно "задирать". Мне такая перспектива не очень нравится. Я лучше, на всякий случай, после проверки работы канализации, все стыки мс-полимером промажу. Хотя думаю что и так ничего не случится.2.

ибо как показывает практика дренажные трубки засоряются еще как

Раз так, то сифон кондее можно в перегородке будет сделать и лючком закрыть.3. Про уклоны помню, да тут и участки трубы будут совсем коротенькие. Так что постараюсь по максимуму дальний конец задрать.4. Этот трап пока живьём не видел. Но всё же надеюсь что там должен быть гидрозатвор. Viega как никак, да и стоит около 40$.На данный момент меня больше всего волнует будет ли клапан нормально работать в закрытом коробе? Короб хоть и будет большой, но что-то я очкую :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Mihalych

фишка трапа без гидрозатвора как раз в том, что он работает "на сухую"

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Bagis

Понял. Я этот трап в инетмагазине надыбал, а у них описания продукта вообще нет. Вечером на офсайте поищу что там и как.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
