Апгрейд проводки в однушке.

В теме 9 сообщений

Всех приветствую. Возникла необходимость делать очередной ремонт в очередном жилье, теперь, правда, в своем, что меняет настроние в корне. Условия задачи: однокомнатая квартира в башне типа И-1782, юг Москвы. На лестничной площадке стоит УЭРМ на три квартиры, минимал, вход однофазный, вводной автомат 50А, схему прилагаю. Внутри квартирная разводка - алюминий, разбита на четыре группы - розетки, розетки кухня, плита (автомат на 25А) и свет. В данный момент планирую: заменить на площадке автомат и противопожарное УЗО на более пристойные (первый вопрос - если УЗО ставить не 100mA а 300mA? С какой точки зрения я что нарушу или ослаблю?) Ввести в квартиру 3*10 кв.мм, и собрать щиток в темной комнате. Откуда развести силу по группам согласно схеме. Из щитка на площадке оставить две группы в работе: 1. освещение. и 2. вместо группы розеток сделать группу освещения среднего уровня (бра), практически на 90 процентов задействуется существующая линия. Группа кухоных розеток просто хоронится-демонтируется, линия на которой сейчас запитана плита - используется как ремонтная на момент отделочных и прочих работ для подключения инструмента и переносок, затем - демонтируется. Вопросы к Мастерам и Опытным - где косяки? нарушения с точки зрения ПУЭ, СНИПов и нормальной логики? Новые линии буду прокладывать в существующей стяжке и вертикальных штробах стен кабелем ВВГнг frls или NYM соответствующего сечения по возможности в гофре. ЭУИ по квартире в основном ABB Basic55, нет ли претензиЙ?, там розетки на пружинных зажимах. Автоматы тоже в основном ABB планируются. Жду коструктивную критику.Квартирный щиток







0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Да вроде всё правилно и логично. Про розетки абб не скажу, не знаю, но у меня тоже с пружинным зажимом - мне нравятся.

первый вопрос - если УЗО ставить не 100mA а 300mA? С какой точки зрения я что нарушу или ослаблю?)

Ничего не нарушаешь и не ослабляешь, но так как квартира небольшая, да и почти вся проводка меняется, то, кмк, хватило бы и 100. 300 ставят в основном на пром.объекты. Но если и 300 поставишь - нормально будет (себе я 100 поставил).
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

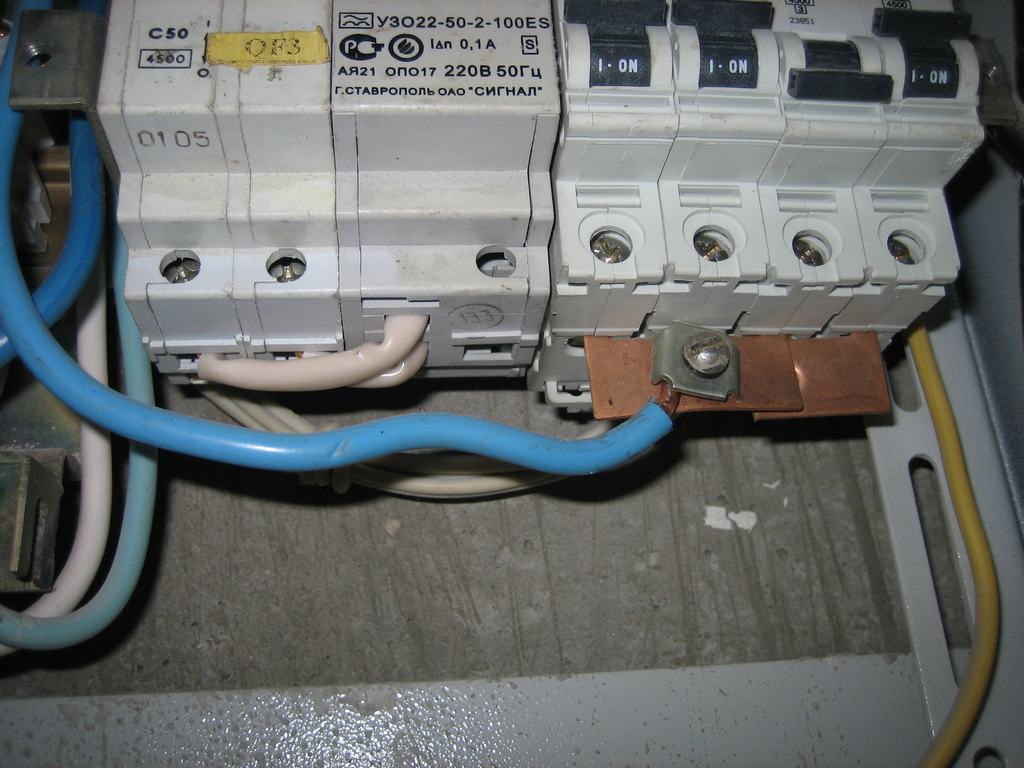

Прогулялся на объект, так сказать, надо было кое-что разметить-прикинуть, снял защиту с автоматов в щитке подъездном, обнаружил интересые вещи, правда интуитивно догадывался, но из-за отсутствия опыта думал, что не могет быть.Фото в студию, все автоматы - отрубают ноль, а фаза мирно живет на шине в коробке... И кабель на котором у предыдуших хозяев висела варочная панель Аристон. Ничего не сгорело, как ни странно. На третьем снимке просто разновидность перемычки от строителей, по их замыслу, кмк, должна на ней висеть фаза.2 Bagis - спасибо за участие!




0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Про ноль и фазу - ориентируетесь на цвета изоляции или проверили опытным путем? Я это к тому, что если щиток делался не вами (и не в вашем присутствии), то там может быть что угодно. В том числе синие жилы могут быть фазой.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Philck, на фотках не видно ни шинки в коробке с фазой, ни то откуда приходят провода на вводной. А так, да, по этим фоткам, если верить маркировке на узо, автоматы рвут ноль. Прикольно :)
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Маркировка на УЗО соответствует. Проверил, конечно, после того как удивился. Точнее- отключил автомат и обнаружил фазу, пошел посмотреть что там... Почему-то мне кажется, что прежние жильцы химичили немного с оплатой, собирались в спешке, попутали провода.ЗЫ: А шинка, она в другй коробке, я простокрышку снял, глянул и на место поставил, не стал фоткать.

Изменено пользователем Philck
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Philck, я не могу этого никак обосновать, но у себя я сейчас делаю так: в общем щитке - счетчик, вводной диф, автомат на плиту, автомат на розетки, автомат на свет. Я оставляю в нем все как есть, в квартире сделан отдельный щиток, в котором узо и автоматы про группам (холодильник, кухня, ванная, розетки по комнатам, свет по зонам).

Вводной кабель от общего щитка до коридорного в общем щитке буду подключать к первому после счетчика автомату (это автомат на плиту, 40А, с учетом вводного дифа на 32А - вполне нормально). Линия на плиту останется старой (не смог я отстоять право тянуть отдельную линию на плиту, квартирная общественность запретила).

По мере завершения ремонта старый люминь будет безжалостно отключен и в общем щитке будут сняты нынешние автоматы.

Таким образом, коль уж в квартире у тебя планируется свой щиток (тем более не на виду, а в темной комнате), я бы посоветовал тебе всунуть в него все, кроме вводного и счетчика. Пусть все свое будет под рукой и в безопасности - и не стырят, и не присоседят свои провода, и бухие электрики в очередной раз не поменяют местами ноль и фазу.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

2Alice Tracy имеет значение и объем работ, пока я не решил делать натяжные потолки везде и уверен, что в старые каналы мне проводку не протащить, вариант оставить старые линии на свет имеет для меня привлекательность. Не люблю штробить ;)

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

2Alice Tracy имеет значение и объем работ, пока я не решил делать натяжные потолки везде и уверен, что в старые каналы мне проводку не протащить, вариант оставить старые линии на свет имеет для меня привлекательность. Не люблю штробить ;)

Почему не протащить? Я в свои даже по два кабеля протягивал. Один на потолке даже чистить пришлось(строители попыталиси протянуть провода да оборвали после этого бросили по полу верхнего этажа) тросиком для прочистки канализации. Сначало было непонятно что как идёт но после того как все стены ободрал стало сразу всё понятно. Если менять проводку то всю.
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
