Karomag

Щиток в новостройке (двушка)

В теме 69 сообщений

Добрый день.

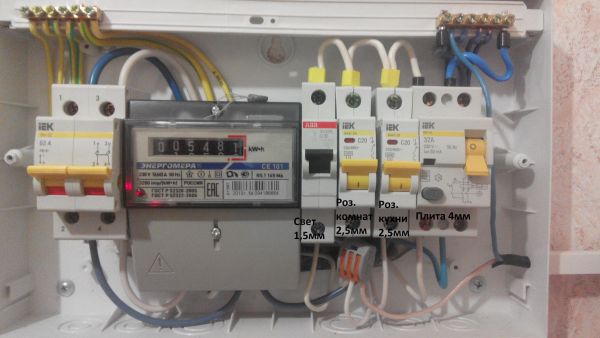

Начал делать ремонт на кухне и решил разобраться со щитком.

Что уже изменил:

1) на освещение стоял автомат 20А при кабеле 1,5мм2 - заменил на 10А;

2) на розетки комнат стоял 25А - заменил на 20А.

Что крайне смущает, так это то что УЗО стоит без автомата?!

На кухне будет стоять:

Холодильник, варочная панель, духовой шкаф, посудомойка и др. мелкие потребителе (хотя это чайник 2кВт и гриль 2кВт), в дальнейшем микроволновка. Сейчас на кухне есть кабель 3*4мм2 - его хочу оставить на духовой шкаф, микроволновку. На 2,5мм2 будет висеть холодильник и мелочи. А на варочную панель думаю провести отдельный 3*6мм2? Надо ли на посудомойку вести отдельный кабель? Проблема в том, что в щитке места осталось на 1.5 элемента... Кстати стиралка тоже весит на 2,5мм2 со всеми кухонными мелочами - розетка в коридоре на том же автомате.

Помогите составить правильный щиток.


0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

На розетки у вас кабель 2,5 мм, а сами розетки рассчитаны на 16 А, поэтому автомата 20А все равно много, меняйте на 16А.

Насчет УЗО - насколько я вижу, это не просто УЗО, а дифавтомат, то есть автомат+УЗО в одном корпусе. Только, если я ничего не путаю, он стоит у вас только на плиту, а остальные автоматы просто перемычками подсоединены к входу дифа.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

На розетки у вас кабель 2,5 мм, а сами розетки рассчитаны на 16 А, поэтому автомата 20А все равно много, меняйте на 16А.

Насчет УЗО - насколько я вижу, это не просто УЗО, а дифавтомат, то есть автомат+УЗО в одном корпусе. Только, если я ничего не путаю, он стоит у вас только на плиту, а остальные автоматы просто перемычками подсоединены к входу дифа.

Если я правильно начитался интернета :) то на дифавтомате маркировка АВД, а у меня написано ВД и сбоку выключатель дифференцированный (УЗО).

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
если я ничего не путаю
Путаете, батенька, перемычками подсоединены к выходу.

"Дифференциальный выключатель ВД1-63 тип А без встроенной защиты от сверхтоков...", следовательно, имеем простое УЗО. Сразу возникает вопрос: а каким дюбелем оно защищено от "сверхтоков"? И второй вопрос: на ВАГО проводники от каких нагрузок посажены?

И вообще-то, щиток начинается со схемы ;)

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Путаете, батенька, перемычками подсоединены к выходу.

"Дифференциальный выключатель ВД1-63 тип А без встроенной защиты от сверхтоков...", следовательно, имеем простое УЗО. Сразу возникает вопрос: а каким дюбелем оно защищено от "сверхтоков"? И второй вопрос: на ВАГО проводники от каких нагрузок посажены?

И вообще-то, щиток начинается со схемы ;)

На ВАГО не обращайте внимание, это я розетку накладную для модема "приколхозил".

Если бы я понимал как он устроен до конца, схему бы приложил... Не понял по поводу перемычек к выхода УЗО?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Зачем вам "он". Рисуйте схему квартирной проводки со счетчиком, вводным автоматом и т.д. Вот таким образом https://homemasters.ru/forums/topic...kie-schitki/


Все автоматы соединены перемычками и подключены к УЗО. В вашем щитке выход УЗО - это его верхние контакты.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Зачем вам "он". Рисуйте схему квартирной проводки со счетчиком, вводным автоматом и т.д. Вот таким образом homemasters.ru/forums/topic/19675-vnutrikvartirnye-elektricheskie-schitki/

Все автоматы соединены перемычками и подключены к УЗО. В вашем щитке выход УЗО - это его верхние контакты.

Я наверное, что-то не понимаю. Как может быть выход УЗО верхние контакты, если при отключении УЗО не работает только розетка плиты, а все остальное работает?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Я наверное, что-то не понимаю
Ну попутал человек немного, с кем не бывает?) Да и ракурс фотки не идеальный - легко перепутать. Выход узо снизу, так что всё правильно работает. А точно только одно это узо стояло, без автомата? Сам, кроме замены 2-х автоматов, точно больше ничего не делал? Просто странно это.
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

да ты внимание не обращай - это они так шутят

на розетки автоматы замени на 16А, после узо белый нижний провод надо запустить через автомат на 32А , если микроволновку ставить на провод варочной - то лучше уже на кухне поставить автомат на 16 и от него на розетку микроволновки (ну и ещё парочку про запас)

@Manul, ты по нулевой шинке посмотри - видно что с счетчика приходит хвост нулевой (он фиолетит чутка :) ) а синий  уже идёт на узо и на все линии

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Ну попутал человек немного, с кем не бывает?) Да и ракурс фотки не идеальный - легко перепутать. Выход узо снизу, так что всё правильно работает. А точно только одно это узо стояло, без автомата? Сам, кроме замены 2-х автоматов, точно больше ничего не делал? Просто странно это.

Нет я только эти 2 автомата заменил, схему никак не менял.

да ты внимание не обращай - это они так шутят

на розетки автоматы замени на 16А, после узо белый нижний провод надо запустить через автомат на 32А , если микроволновку ставить на провод варочной - то лучше уже на кухне поставить автомат на 16 и от него на розетку микроволновки (ну и ещё парочку про запас)

@Manul, ты по нулевой шинке посмотри - видно что с счетчика приходит хвост нулевой (он фиолетит чутка :) ) а синий  уже идёт на узо и на все линии

Пока все на этапе ремонта думаю на варочную панель еще 3*6мм2 провести?! Не очень хочется на кухне их лепить.

Можно это УЗО поставить перед розеточными автоматами, а на плиту отдельный дифавтомат (так как места в щитке мало)?

Подскажите, пжл, какие автоматы поставить:

1. Выключатель автоматический 1-пол. 16A B 6kA ABB  (330руб)

2. Выключатель автоматический 1-пол. 16А B 6кА ВМ63 КЭАЗ   (135руб)

3. Выключатель автоматический 1-пол.16A B 4,5кА ВА47-29 IEK  (94руб)

Разлет цен существенный, стоит ли он того? И стоит ли действительно ставить серию В или С - пойдет?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Пока все на этапе ремонта думаю на варочную панель еще 3*6мм2 провести?!
Хороший план.
а на плиту отдельный дифавтомат
Тоже очень годное решение. С другой стороны, диф стоит довольно дорого, на варку он необязателен...
так как места в щитке мало
Щиток же навесной. Его сменить вообще просто! По уму, кмк, так и надо сделать. Тогда уже точно всё влезет))
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Перед счетчиком стоит ВН-32 Выключатель нагрузки - это даже не автомат, а просто рубильник?! Это нормально?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Это нормально?

нормально.
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

нормально.

А входной автомат не нужен?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А входной автомат не нужен?

Можно и без него.

Может, как советовали выше, со схемы начать? Всем будет удобнее и легче.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Можно и без него.

Может, как советовали выше, со схемы начать? Всем будет удобнее и легче.

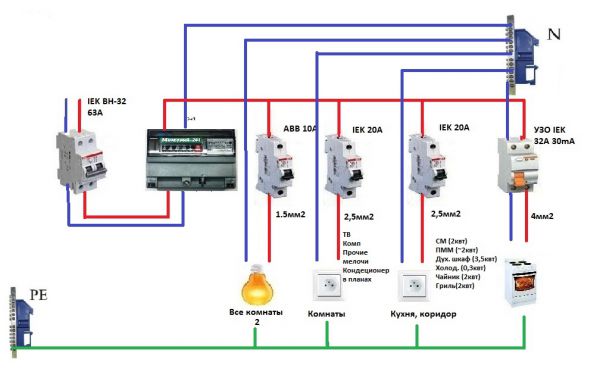

Вот попробовал. Что есть сейчас:


0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Перед счетчиком стоит ВН-32 Выключатель нагрузки - это даже не автомат, а просто рубильник?! Это нормально?

видя схему, категоричное - конэшно же не нормально, при коротком замыкании после стоящего узо выгорают (полностью и на 100% :) ): узо, провод до счетчика, счетчик, провод до вн, сам вн и провод перед вн

поэтому советую поменять

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Вот попробовал. Что есть сейчас:

Отлично получилось, только не имеющаяся схема нужна была, её видно и по фотке в стартовом сообщении, а то что ты планируешь сделать. Грубо говоря, нужны твои хотелки. Чтоб ещё на этапе планирования её можно было, если возникнет надобность, скорректировать и подправить.

видя схему, категоричное - конэшно же не нормально...

Видя схему, конечно же нормально! Ненормально здесь только одно - кто-то, или по незнанию, или по запарке, но лопухнулся, и, вместо дифа, прставил узо. Всё, ВН в этом не виноват, и стоит, как раз, на своём месте.
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Вот думал, как то так. Как оказалось на плиту у меня проложен 6мм2.

Вопросы:

1) необходимо ли здесь выносить стиралку на отдельную линию?

2) стоит ли на входе "рубильник" заменить на автомат 50А?

3) как выполнить объединение 3 "нолей" для одного УЗО, видел всякого рода шины на дин рейку прямо - подойдут? Или можно как-то на имеющиюся шину N?


0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1) необходимо ли здесь выносить стиралку на отдельную линию?

На этой линии и так куча мощных потребителей, так что, на мой взгляд, стоит.

2) стоит ли на входе "рубильник" заменить на автомат 50А?

Я в этом особого смысла не вижу, но, если очень хочется, можно и заменить. Хуже не будет, лучше, правда, тоже)

видел всякого рода шины на дин рейку прямо - подойдут?

скорее всего подойдут, но, чтоб сказать точно, лучше их увидеть.
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
