Помогите разобраться в щитке.

Rate this topic


str8rippin

Recommended Posts

Всем привет!Помогите пожалуйста.На кухню решил проложить два кабеля на 2.5 квадрата медных(стиральная машина) и еще один на на 4 розетки(кажется 16А) на кухне.Кабели от щитка на кухню я то кину(в коробе или гофре над сан.тех кабиной и стояк в тулете,дальше на кухню), а вот с подключением сложнее в щитке понять ничего не могу помогите разобраться,а вобще я бы хотел чтобы это все специалист сделал(пожключение, так наверно правильно).В жеке мерзкий хачила единственый электрик, для меня не вариант.Может посоветуйте кто может помочь?

Сдесь со счетчиками объясните,пожалуйста, как тут все устроено -чтоделать с этой накруткой?какие автоматы нужны на новые кабели?

Сдесь телефоны и тв антеначто такое 1 и 3 (вот 1 открытый ).На какой разветлитель(или это коммутатор) можно заменить это старье под номером 2.
Чувствую что описал все криво,учту замечания все исправлю и дополню.Заранее спасибо.

Link to comment
Share on other sites

Не вполне понятна идея тянуть от щитка несколько кабелей в одно помещение (кухню). Все равно для культурного обустройства всего этого хозяйства (УЗО, раздельные автоматы) места в щитке не лестнице недостаточно, да и вопрос сохранности (приличное УЗО под полторы тыщи стоит) немаловажен. ИМХО стоит протянуть в квартиру один кабель 4-6 квадратов и там его разветвить с установкой маленького щитка. В отношении автоматов на новые кабели - какие розетки, такие и автоматы, т.е. как я понял 2 по 16А, УЗО (40А 30мА) пожалуй все-таки необходимо, ибо внешний вид нулевой шины уверенности не внушил.1 - хз, похоже на остатки пожарной сигнализации или нечто в этом роде. Датчики в квартире обнаруживаются?2 - нормальный савецкий разветвитель. Показаний к замене (если все нормально показывает) ИМХО нет. Дешевый кетайский сплиттер лучше работать не будет, да и ваще это на несколько квартир.3. Действительно телефон. ИМХО проблем создавать не может. Это ж не электричество, где стиралками-посудомойками-теплыми полами потребляемая мощность увеличилась В РАЗЫ и надо как-то выкручиваться. Да и ваще оно поди в собственности телефонистов. Гудеть в трубке громче не начнет, а по головке если что не погладят и спасибо не скажут. Итоговый совет - кроме электроразводки ничего не трогать!

Link to comment
Share on other sites

во первых по оформлению - не надо размещать картинки на других ресурсах (переместите по нормальному) :) при отправке сообщения есть окно обзор - выбираете файлы (ваши 3) нажимаете загрузить и усёпо щиткуправильное мнение пригласить кого то из специалистов, у ЖЭКа узнаёте выделенную мощность, от неё пляшете по проводам, автоматам и линиямна картинкахв щитке у вас ноль после счётчика на скрутке (вместо контактов - они пустые под ним), надо переделать :) , на автоматы сверху приходит фаза (если автоматы отключаете - напряжение снято (после автоматов)) :) на второй картинке 1,3 это телефоны, 1 это толи блокиратор или концентратор (я не спец в этой области) - не трогайте2 краб телевизионный, у него два выхода (у вас используется 1 сверху) второй можно тоже использовать

Link to comment
Share on other sites

Спасибо за ответы!А это нормально что у меня нет перед счетчиком автомата(кстати какие ставятся)?И еще никакне пойму где земля(это те что под нулем прикручены к корпусу щитка)?

Link to comment
Share on other sites

про автоматы - так раньше делали (счетчик у вас ничем не защищён) а по поводу земли, её наверное нету как таковой :) у вас двухпроводная система

Link to comment
Share on other sites

2 dimp да нет вроде есть на кухню протянуто три кабеля, да и водной комнате когда менял выключатель(была веревка) на кнопочный тоже земля была(третий провод).

1.Вот та коробка белая,только вскрытая

ну как похожа на телефонную разводку)?

2.Тогда не вкуривую а это что за приблуда?кросс чтоли со всей слаботочкой(сигналки,пажарки,телефоны???)которая уже не функционирует

3.А вот по поводу антенного разветлителя,могу ли заменить совковый на что-нибудь из этого http://luxmann.ru/cgi/p...l?380X3X21???

4.Сипец до жЭкевского мастера хрен дозвонишься :angry: так что на вход ток пока не знаю,но я их добъю). Но вцелом ведь ничего сверхестественного нет в добавлении (к моей схеме)автомата на 16А на стиралку и еще одного на 16А на кухонные розетки(электрочайник+микроволновка+тостер)))+маленький телек+может ФМ приемник+ну и конечно холодильник).Кста холодильнику розетка желательна с землей?

Link to comment
Share on other sites

1- коробка связанная с телефонистами (ну не знаю я точно что это) но кабель телефонный подходит, (раньше ставили плату на 2 телефона по одной линии - чего то похожее)2 телефонная колодка провод от кабеля пришел с другой стороны квартирная пара3 нет смысла менять шило на мыло, чем вас эта плата не устраивает, там кроме трансформатора и сопротивлений больше ничего нет (ломаться не чему - ну пыль смахните) для второго телевизора есть выход справа внизупо поводу земли - если была то скорее всего да внизу щитка это они и есть, провод на щиток должен приходить не меньше 16мм2, если нет то защитное зануление

Link to comment
Share on other sites

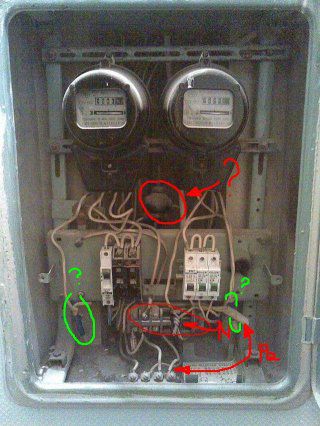

Если есть земля то необходимости в Узо нет? Подскажите пожлуйста что за орех))) там висит ext_9d2a9f4855a44796ea56aa7af1b4b152.jpg по середине чуть ниже счетчиков(их там два) и еще что на ваш взгляд за скрутки выделенные салатовым?

Link to comment
Share on other sites

 здесь тема про узо, с необходимыми ссылками для понимания работы этого устройства

Link to comment
Share on other sites

Подскажите пожлуйста что за орех))) там висит

Вы знали Вы знали :rolleyes: его так и называют.Предназначены для ответвления проводов и кабелей.
Link to comment
Share on other sites

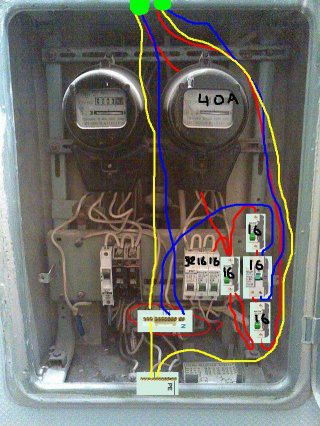

))))только надо будет повнимательней посмотреть что ответляют! Всё вот определился вроде со схемой...завтра собираюсь делать...подскажите только пожалйста какой лучше использовать узо,по этой ветке будет питаться только сттиральная машинка энергосберегающего класса А или B(просто ее еще не купили) ) .ext_e4118db86cbe09e4fcfbcc7079b0affa.jpg ...Все правильно???

Link to comment
Share on other sites

Всё вот определился вроде со схемой...завтра собираюсь делать...

А как же специалист??? :D где стоит стиралка - если в санузле то только 16А 10мА, в других местах берите 25А 30мА - они дешевле :) и ещё чего нить подцепить можнои схемку лучше нарисовать, что бы потом самому не путаться и других не путать
Link to comment
Share on other sites

Спец в жопу!Такие деньги **** просит!!!!!2 dimp пожалуйста скажи что нетак???стиралка отдельно на автомат 16А-потом узо 16А и хз какая утечка-потом еще один автомат 16А(все что я добавлю то с права:3автомата и 1Узо).Вот и все.И еще один автомат на розетки на кухню.Я все нарисовал на фотке,так и собираюсь сделать,неужели,что-то не правильно!?

Link to comment
Share on other sites

ну как что ты для себя схему нарисуй и сам поймёшь, нахрена ты ставишь автомат - узо - автомат, зачем их в этой линии две штуки?????потом - стоят 4 автомата по 16А (я твой дубляж выкидываю :) -) это 16*4=63А и ещё на 32 64+32=96А (я пока прав???), счетчик у тебя 40А (максималка) как ты думаешь - что с ним будет когда ты со временем включая то один то другой электроприборы перейдёшь предел счетчика в 40Арисуй схему :D

Link to comment
Share on other sites

Автоматы луче купить ABB хотяб если проводка и дом страрые по хватит и номинала 16 комнаты( 3000 ват нагрузка)25 кухня( если газ. плита)-5000 нагрузкаванна: стриралка -16а узо 16А/10мана всё ( кроме света) общий узо 25А/30мана свет можно по 10А автоматывходной автомат 2 полюса 25А ( если бывает, что квартира потребляет зимой в сумме 3500-4000вт)32А если больше 4000втСОВЕТ: чем меньше контактов( соединений) проводов тем лучше!!!!!! ДУМАЙТЕ ХОРОШО ПЕРЕД ТЕМ КАК ЧТО ТО ОТРЕЗАТЬесли чё-не экономте 100рублей))))))))))удачи!!!

Link to comment
Share on other sites

про марку можно долго и упорно спорить - я бы на данный момент предложил моеллер - его сейчас разкручивают :D , качество хорошее (пока) и цена низкаяпо советам mozg не ставьте сами и не советуйте другим, ставить узо на ток меньше чем на сумме автоматов защиты (вы советуете поставить узо на 25А и 2 автомата на 25 и 16) если контакты сгорят на узо - денег жалко будет :)

Link to comment
Share on other sites

post-9352-1196668853_thumb.jpgКороче,сделал все как на это рисуночкЕ-схеме)фото выложу потом.
Link to comment
Share on other sites

сипец сейчас понял что у меня как бы нет входящего нуля на счётчик!От счётчика идут 4 провода,два вход два выход,фаза есть на вход и на выход,выход на ноль тоже есть,а последний провод прикручен к каркасу щитка!зачем?где же ноль входящий?

Edited by str8rippin
Link to comment
Share on other sites

поэтому я и спрашивал про то есть ли??? у вас заземлениесколько проводов (за счетчиком где орех стоит) приходит на щиток???какой дом, какого года, и какой этаж

Link to comment
Share on other sites

Короче,сделал все как на это рисуночкЕ-схеме)фото выложу потом.

хм, после драки конечно кулаками не машут, но тут вот только из схемы выяснилось, что плита электрическая имеется... и чего б на нее не распространить действие УЗО - не очень ясно. Ну и придерживаясь ранее высказанной позиции о доп. щитке с автоматами внутри квартиры, по-прежнему считаю дополнительные автоматы на лестнице злом. Придет какой-нить инспектор энергосбыта в рамках планового обхода, посчитает суммарный ток по методике DIMP, разборки всякие нехорошие могут начаться.... Edited by Эконом
Link to comment
Share on other sites
