Подключение электрического духового шкафа

[Артем Петров]

Господа, спасибо большое за рекомендации!

[K0nstantin]

@bagayama доброго времени суток.Времени прошло много,но я добрался до своего "качественного удлинителя".Не стал новую тему создавать,если есть ветка более уместная для этого сообщения,то можно перенести.

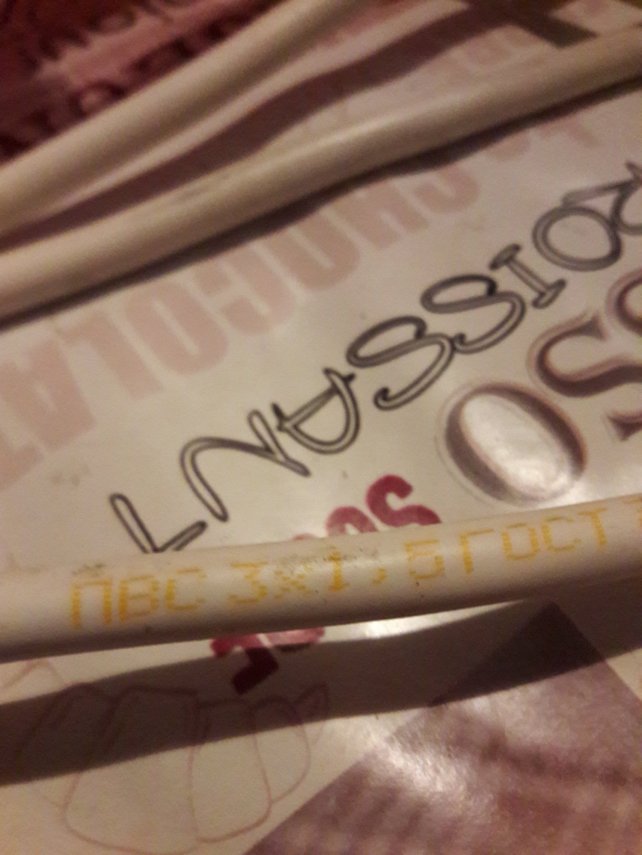

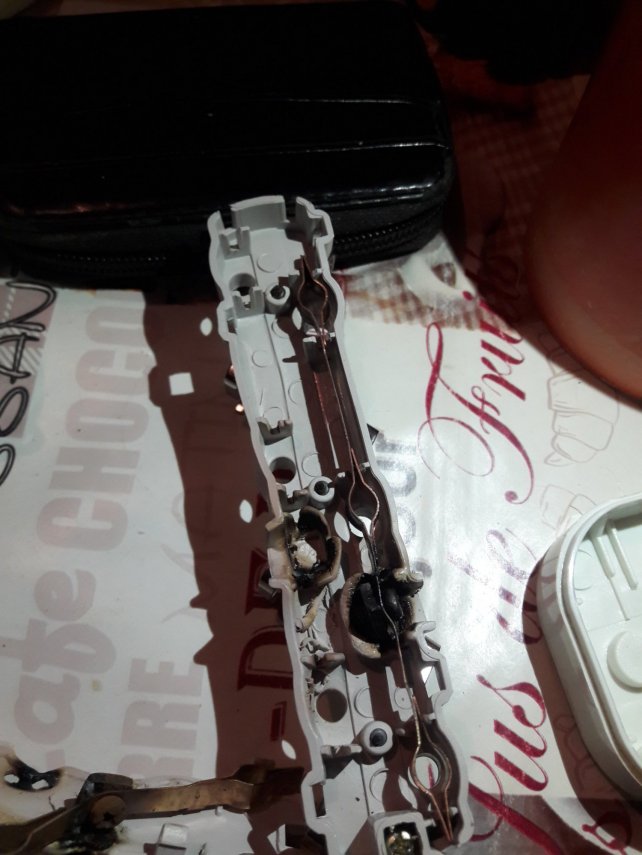

провод медь честные 1,5мм.А вот с розеткой я напортачил.Подключен был водогрей занусси киловата на 3 (точно не вспомню)

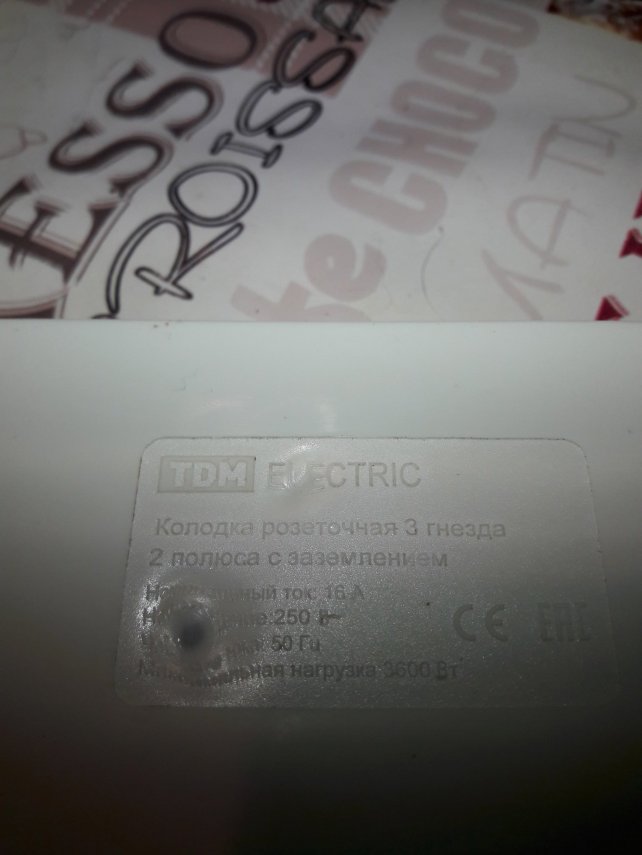

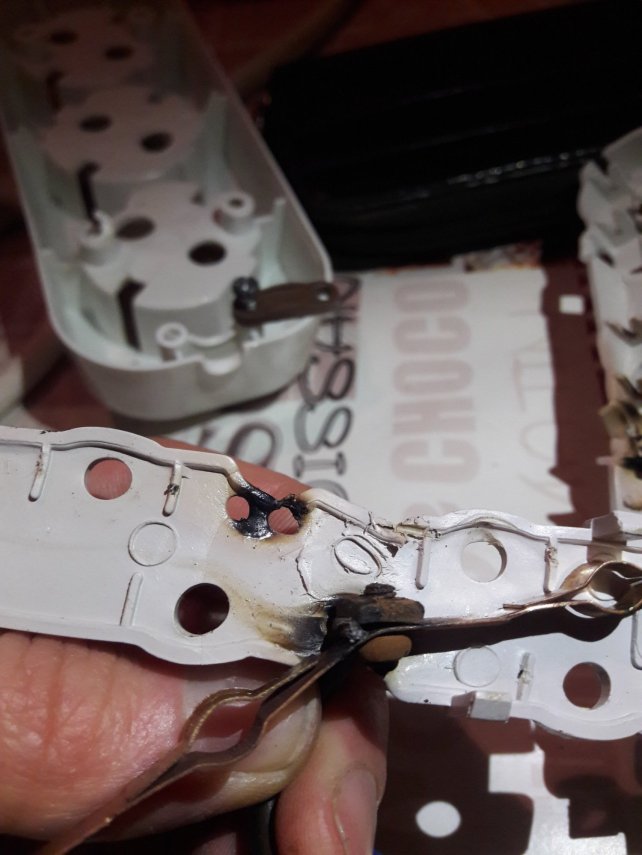

видно что если не разбирать,то обжим в клемной колодке отсутствует как таковой,однако надпись EAC присутствует.

Теперь пойду на рынок новую розетку искать.В этот раз тдм не возьму)))

[ptaha]

1 час назад, K0nstantin сказал(а):

Теперь пойду на рынок новую розетку искать

Ээээ... То есть, вы думаете, что дело в розетке, а не в том, что водонагреватель подключен проводом 1,5 мм???

[Sano]

1.5мм2 судя по таблице сечений 3.3квт.

Тут же на лицо плохой контакт, и плохо если автомат не отработал

[bagayama]

3 часа назад, K0nstantin сказал(а):

обжим в клемной колодке отсутствует как таковой,однако надпись EAC присутствует

У нас был разговор про китайский провод 0.75мм2 на 16А удлинитель. Отечественные ГОСТы такого не допускают.

3 часа назад, K0nstantin сказал(а):

пойду на рынок новую розетку искать.В этот раз тдм не возьму)))

ТДМ - бюджетная техника, делается кстати в основном в Китае (теперь народ начал переобуваться в прыжке - оказывается "Великая Промышленная Держава, не чета нам", так что наверно это в плюс ).

У вас был плохой контакт в месте подключения под болт жилы провода к пластинам губок (автомат тут не поможет, это не перегруз), возможно сами плохо затянули.

Некоторую уверенность в качестве розетки даст авторитетный производитель, но более важна визуальная крепкость конструкции, толщина металла, продуманные зажимные элементы, отсутствие деформаций при затягивании болтов, и т.п.

[K0nstantin]

7 часов назад, bagayama сказал(а):

У нас был разговор про китайский провод 0.75мм2 на 16А удлинитель. Отечественные ГОСТы такого не допускают.

ТДМ - бюджетная техника, делается кстати в основном в Китае (теперь народ начал переобуваться в прыжке - оказывается "Великая Промышленная Держава, не чета нам", так что наверно это в плюс ).

У вас был плохой контакт в месте подключения под болт жилы провода к пластинам губок (автомат тут не поможет, это не перегруз), возможно сами плохо затянули.

Некоторую уверенность в качестве розетки даст авторитетный производитель, но более важна визуальная крепкость конструкции, толщина металла, продуманные зажимные элементы, отсутствие деформаций при затягивании болтов, и т.п.

чето на рынке с приличными блоками розеток все плохо.Пойду по дедовскому методу и куплю накладную розетку от шнайдеров.Вид никакой зато есть шанс приличного качества.

Есть мысли щиток дооснасить узо.

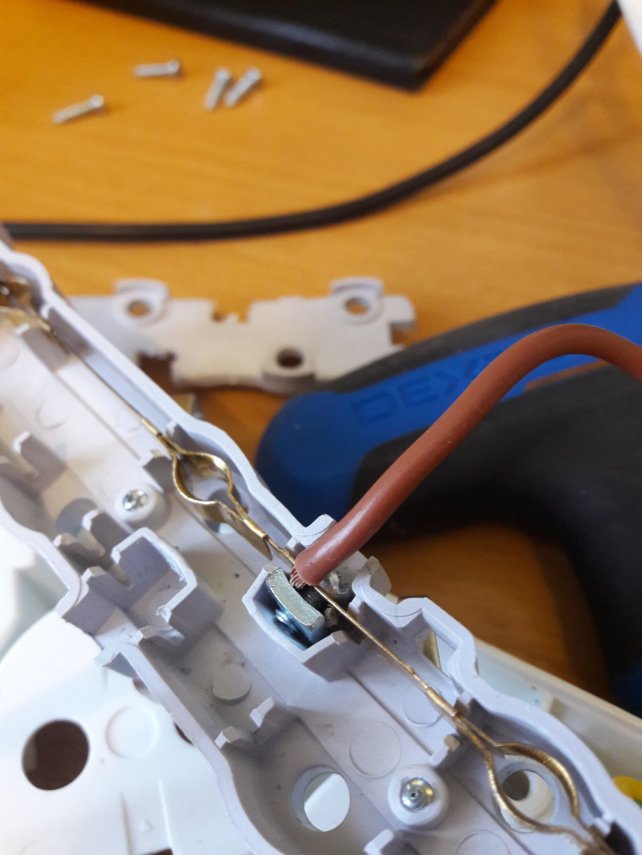

кстати в моем блоке тдм визуально обжатие контакта не посмотреть пока не разберешь все до винтика.Чего кстати производитель не предположил.Кроме того полосы меди прям оочень тонкие и вилку достаточно не обожмут.

зыж про мощность водогрея наврал: он 2квт вчера лень было смотреть)))

[K0nstantin]

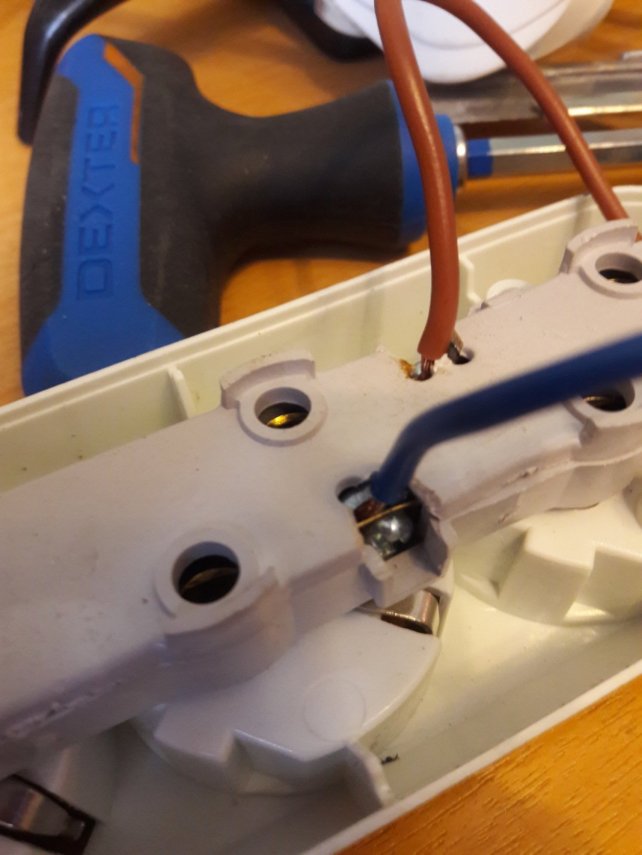

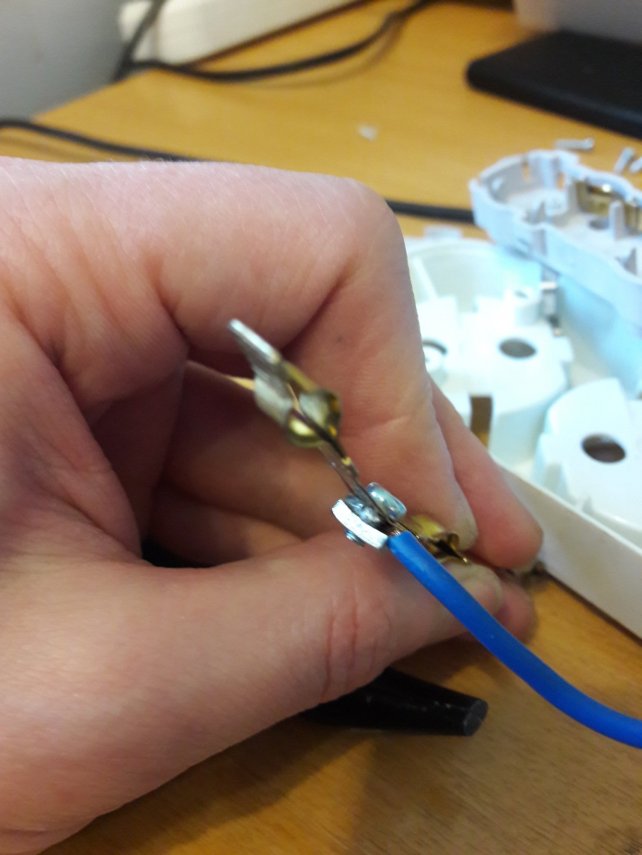

Был у меня еще такой удлинитель и я запилил временное решение пока до магазина не добрался.По дедовски закрутил провод вокруг клемника и затянул.Пришлось подвыкусить пластик иначе не придумал как все впихнуть.

Но пластины все равно оочень тонкие,нафиг тдм вобщем)

[bagayama]

2 часа назад, K0nstantin сказал(а):

куплю накладную розетку

Здравая мысль. Блоки хуже по механике, а как силовые использовать вообще рисковано.

2 часа назад, K0nstantin сказал(а):

Есть мысли щиток дооснасить узо

Фото щитка покажите.

[K0nstantin]

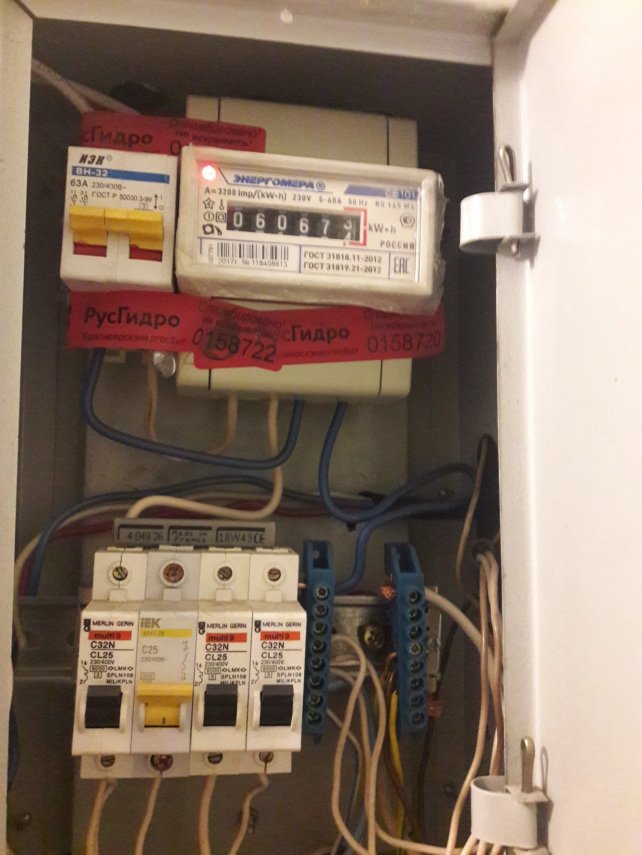

@bagayama ссаными тряпками не кидайте пожалуста,я щитком еще толком не занимался.

Заменил только шины N и PE и шину сверху автоматов.

По уму надо как минимум поменять ав освещения и розеток на что то посерьезнее на 16А.

[bagayama]

42 минуты назад, K0nstantin сказал(а):

поменять ав освещения и розеток на что то посерьезнее на 16А.

Если я правильно понимаю маркировку у MG, все автоматы 25А.

44 минуты назад, K0nstantin сказал(а):

Заменил только шины N и PE ...

А что было до этого?

8 часов назад, K0nstantin сказал(а):

Есть мысли щиток дооснасить узо.

Да, можно сделать. Сколько УЗО планируете поставить (один или два)?

[K0nstantin]

38 минут назад, bagayama сказал(а):

А что было до этого?

на саморез прикрученый колхоз.Фоток скорее всего не найду)

Один узо хочу поставить.Больше впихивать не захочу,итак тесно.

[K0nstantin]

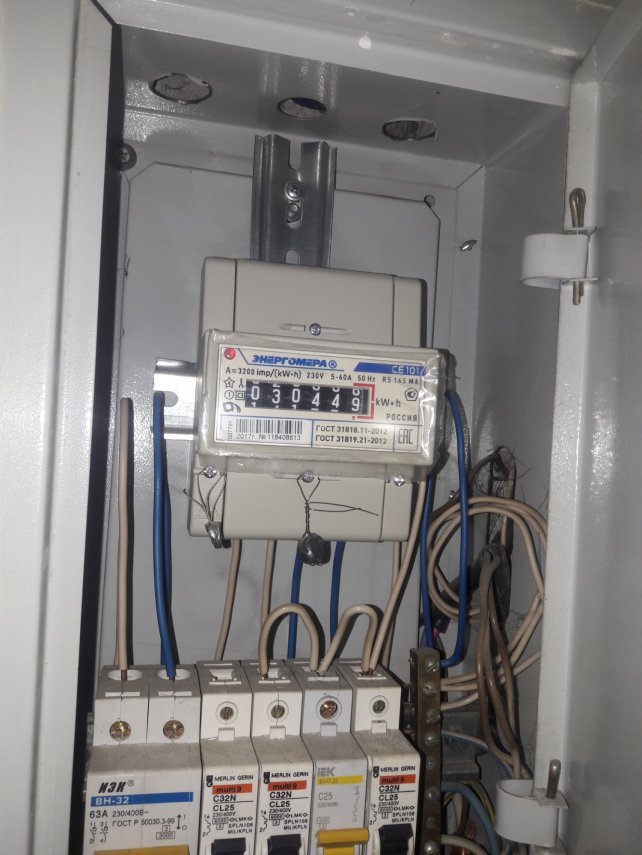

@bagayama нашел такую фотку.

[bagayama]

Вот на место ВН на нижней рейке и поставьте УЗО.

63А или 80А, в зависимости от уровня производителя девайса и с током утечки 30мА.

Схема подключения УЗО понятна?

ПыСы если только на свет, 25А как-то многовато.

[K0nstantin]

13 минуты назад, bagayama сказал(а):

Вот на место ВН на нижней рейке и поставьте УЗО.

63А или 80А, в зависимости от уровня производителя девайса и с током утечки 30мА.

Схема подключения УЗО понятна?

ПыСы если только на свет, 25А как-то многовато.

щас щиток как на этом фото.Узо поставлю на 25а на выборочные розетки(подсдвину весь нижний ряд,возможно выну автомат или 2) которые поглавнее(водогрей и тд) Со схемой подключения еще даже не разбирался и не читал.Если есть какой фак,ткните носом плиз.Ато почитаю документашку.

[Krivorotov_A]

Возможно немножко опоздал с ответом, на так то, на будущее - Берите кабель ВВГнг LS, характеристики у них весьма достойные. Медный берите, однозначно. Они не горят и не дымятся при замыканиях и перегрузах. Лучше уж понадежнее - мы на работе их горелками испытывали, они вообще не горят, а если посмотреть по ценам, то их отпускают иногда по ценам обычных "горючих" версий.

А по поводу расчетов сейчас есть куча таблиц, вот например у тех же оптовиков полные описания и по расчету подключений и по остальным нюансам: ...

Можете ещё в ГОСТ 31996-2012 посмотреть по рассчетам.

[KGB]

19 минут назад, Krivorotov_A сказал(а):

по остальным нюансам: ...

По остальным нюансам сюда
