Работа с гипсокартоном. Ротонда

Рото́нда (  rotundus — круглый) — круглая в плане постройка, обычно увенчанная куполом. По периметру ротонды часто расположены колонны.



Именно так, ротондой,  сразу назвали гкл конструкцию, которую предстояло делать на одном из объектов, хотя конечно строго говоря это никакая не ротонда, а обычная перегородка.

Дело было много лет назад, я эту работу зафоткал  подробно, и планировал на форуме выложить,  но она так и пролежала в архиве,  временами вспоминал о ней,  и так же благополучно забывал, так лениво было описывать весь этот процесс. А время шло, и на тикало аж 9лет  :)



Вся суть этой конструкции отделять двери в сан. узел  от зала в одном ресторане, т.е. что бы двери были не видны и не смущали  своим видом.



Вот общий вид

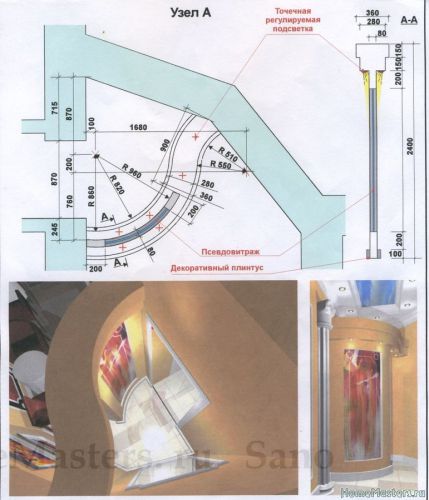

А это чертёж этой канители


Сначало были выровнены стены и пол, и после даны отправные точки на самом чертеже, что позволило мне найти их на местности и нарисовать основу этой перегородки.

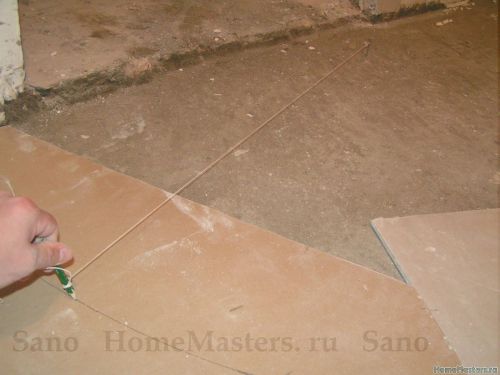

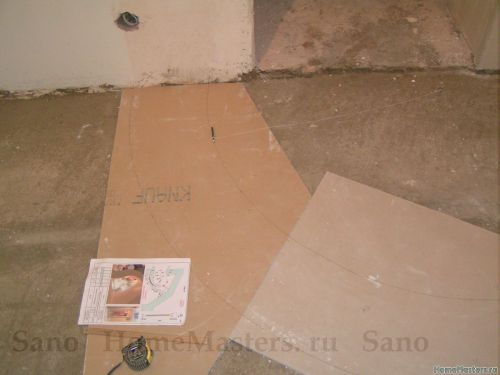

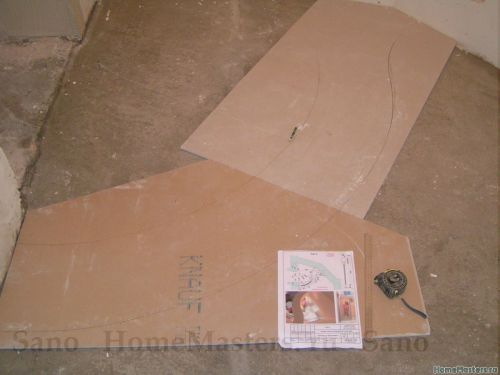

Для этого раскидал обрезки гкл на полу и с помощью циркуля  нарисовал дуги

blogentry-2-0-66616800-1398188375_thumb.jpgblogentry-2-0-60504300-1398188379_thumb.jpgblogentry-2-0-18502900-1398188383_thumb.jpg



Затем взял лист фанеры, фанера это основа всей конструкции, именно на неё всё крепится и прикручивается в дальнейшем.

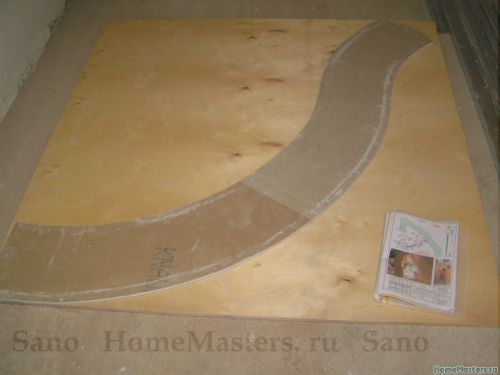

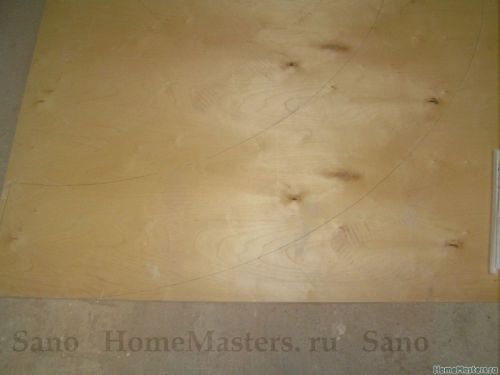

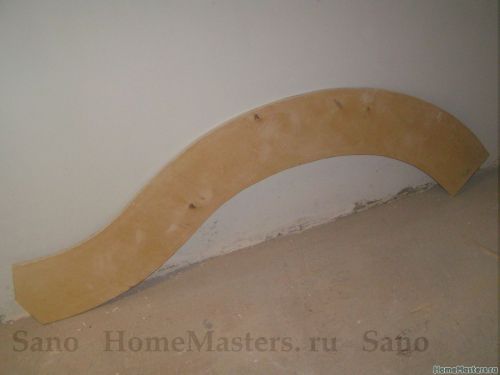

В общем шаблон из гкл перенёс на лист фанеры и фанеру выпилил  по линиям

blogentry-2-0-16979200-1398188324_thumb.jpgblogentry-2-0-19347500-1398188327_thumb.jpgblogentry-2-0-11558700-1398188330_thumb.jpg

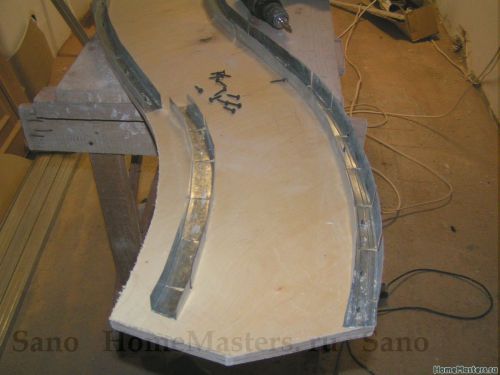

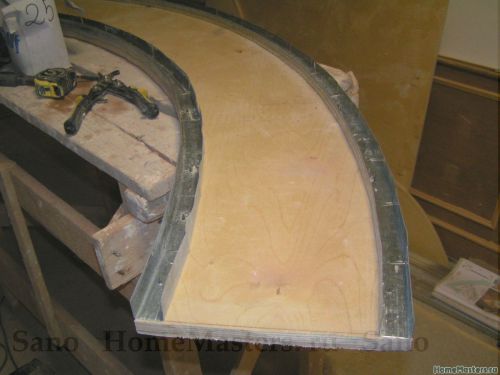

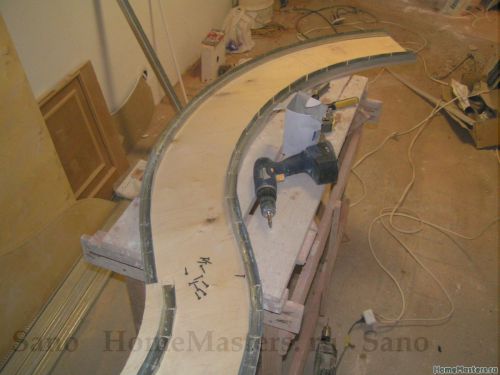

Затем к фанере прикрутил змейкой профиль ПН27х28  эта сторона фанеры будет смотреть в верх

blogentry-2-0-71255000-1398188333_thumb.jpgblogentry-2-0-59156500-1398188337_thumb.jpgblogentry-2-0-30197700-1398188341_thumb.jpg

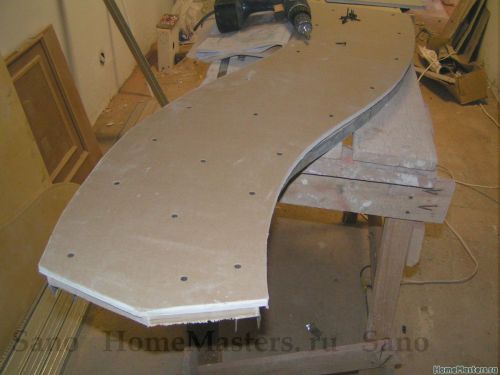

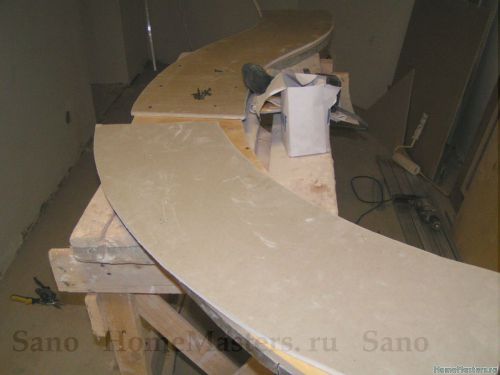

А сам первоначальный шаблон  из гкл прикрутил к фанере со строны которая будет смотреть вниз

blogentry-2-0-57354800-1398188344_thumb.jpgblogentry-2-0-82166400-1398188363_thumb.jpg

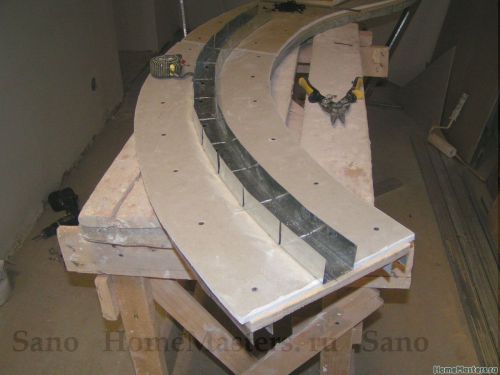

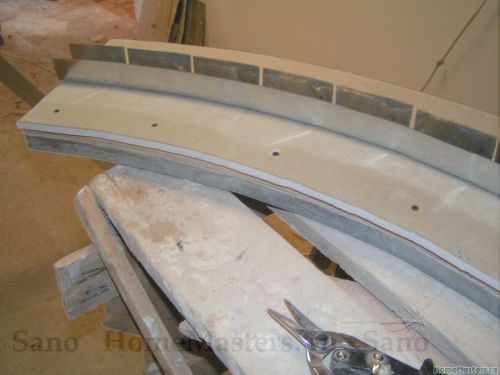

И далее ровно по центру прикрутил профиль ПН 50х40  нарезанный змейкой

blogentry-2-0-70957100-1398188367_thumb.jpgblogentry-2-0-13862100-1398188372_thumb.jpg



Сам рассказ разобью на несколько частей, т.к. времени и желания  делать всё за раз нету, тем более фоток будет много.

Продолжение следует ...
