Оцените схему внутриквартиного щитка

Оценить эту тему:

В теме 34 сообщения

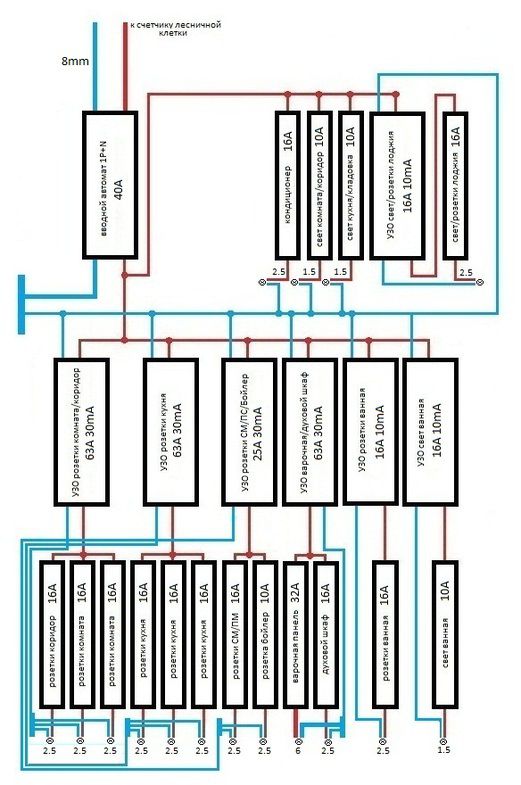

Объект - однушка в новостройке, монолит.
Вводная мощность - 40а
Вводной автомат и счетчик - в щитке на лестничной площадке
Вся разводка - по потолку, кабель ВВГ-нг в гофре

Есть одна главная цель - полностью уйти от распаячных коробок. Толстенный жгут кабелей - особо не пугает, справимся )
Вся модульная защита планируется на легранде DX
Щиток конечно получается довольно жирный, в идеале вписаться в 24х модульный щит

Дополнения... плита - электрическая, зависимая или нет, пока сказать не могу. Водонагреватель - накопительный литров на 50, не более. Стиралка и посудомойка одновременно работать не будут.


Есть ли смысл поменять УЗО+АВ на дифференциальные автоматы? В частности цепь лоджии, свет и розетки ванной. Есть ли смысл повесить свет и розетки ванной на одно УЗО?

Попутно, если позволите - будут ещё вопросы, но они уже про саму коммутацию :) Но сейчас главное правильность самой схемы....


P.S. Форум лучший! ;)



Забыл ) земля есть, просто не рисовал...


0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

на площадке перед счетчиком стоит автомат или диф?рабочая схема вроде всё нормально, ну на свет в ванной можно узо не ставить (на стенах светильников нет наверное? :) ) на кухню можно один автомат урезать, ну и на варочную я бы не ставил узо, на балкон диф и на ванную диф. по идее влезаешь в 24 :D

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Что за вводной кабель такой специальный - 8мм2 ?

Бойлер включать через 2-х полюсный автомат.

Чего-то всё есть , а тёплого пола не хватает... :D

Есть ли смысл поменять УЗО+АВ на дифференциальные автоматы?

Если по деньгам устроит, это лучше + уменьшишь габарит щитка.

Есть ли смысл повесить свет и розетки ванной на одно УЗО?

Дешевле, но если отработает - останешься без света точно, это в ванной не очень комфортно.

главная цель - полностью уйти от распаячных коробок. Толстенный жгут кабелей - особо не пугает

Ну смотри, учти что с каждой розетки придётся тянуть до щита.

В целом схема правильная.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Ну смотри, учти что с каждой розетки придётся тянуть до щита.

Ну почему же с каждой розетки? Если с каждой группы, я ещё соглашусь, хотя и комнату целиком легко можно сделать одним кабелем и без коробок :)

Мне автоматы ванной, с таким узо, не нравятся. Сейчас вместе включать не планируется, потом кто‐нибудь может об этом забыть. Предлагаю заменить первый автомат на 13А, ну или увеличить узо до 32-х.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

комнату целиком легко можно сделать одним кабелем и без коробок

Можно, но я сужу со "своей колокольни" - мне мастырить шлейфом, либо соединять кучи проводов внутри установочной коробки за розетками не нравится. Помимо реальных сложностей и подлянок такого монтажа есть и психологичекий момент: Розетка - сменная фурнитура, "пайка" - постоянная, задачи разные - разная география.
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

на площадке перед счетчиком стоит автомат или диф?

пока точно сказать не могу... новострой ещё не сдан. Скорее всего автомат

ну на свет в ванной можно узо не ставить (на стенах светильников нет наверное? :) )

Нет, будут только точечные светильники на реечном потолке. Около 6 штук

на балкон диф и на ванную диф

Отлично! Съэкономили 2 места :)

Бойлер включать через 2-х полюсный автомат

Обязательное условие? В целом то проблемы нет... просто интересно )

а тёплого пола не хватает...

+1 !!! Долго думал о нём, но не решился.... не хочу )

Ну смотри, учти что с каждой розетки придётся тянуть до щита.

Это прекрасно понимаю, всё обдумал, всё смогу аккуратно реализовать

Мне автоматы ванной, с таким узо, не нравятся. Сейчас вместе включать не планируется, потом кто‐нибудь может об этом забыть. Предлагаю заменить первый автомат на 13А, ну или увеличить узо до 32-х.

Не совсем понял... Речь про цепь стиралка\посудомойка\бойлер? Стиралка с посудомойкой будут на кухне, бойлер в санузле. 13A автомата у легранда нет... Бойлер будет работать только в момент летней профилактики. Следующий номинал УЗО 40А. Нада пройтись конечно по ABB, если у них линейка по номинала шире, то можно и их
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Можно, но я сужу со "своей колокольни" - мне мастырить шлейфом, либо соединять кучи проводов внутри установочной коробки за розетками не нравится.

То есть на блок из 4-х розеток ты тянешь 4-е отдельных кабеля от распайки?

Не совсем понял... Речь про цепь стиралка\посудомойка\бойлер? Стиралка с посудомойкой будут на кухне, бойлер в санузле.

Да, про них. Они на одном узо, потому и написал про ванную.

13A автомата у легранда нет...

В серии DX есть. Другое дело что не в каждом магазине можно встретить.

Следующий номинал УЗО 40А.

Ага, глянул каталог, на 32 действительно нет. Но на 40 даже лучше. Останется возможность ещё что-нибудь сюда же "повесить" :)
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Ставить ли УЗО на варочную и духовой шкаф? :)

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Обязательное условие?

Да, почитай инструкцию к бойлеру.

всё обдумал

Хорошо.

на блок из 4-х розеток ты тянешь 4-е отдельных кабеля от распайки?

Нет. На 4-е блока розеток - 4 кабеля.

Ставить ли УЗО на варочную и духовой шкаф?

Вообще это не обязательно, надо смотреть по наличествующим условиям. Если "земля" есть - можно не ставить.
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Нет. На 4-е блока розеток - 4 кабеля.

Я что-то не пойму, а как ты тогда розетки в блоке соединяешь если -

мне мастырить шлейфом, либо соединять кучи проводов внутри установочной коробки за розетками не нравится.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

шлейфом

Я имел в виду шлейфование отдельных блоков. Т.е. когда в блок заходят один входящий кабель, один исходящий + ещё внутри блока разводка. Каша, ко всему прочему.
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Спасибо за советы! Схему чуть переделаю, завтра выложу новую B)

Изменено пользователем Boriskin
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

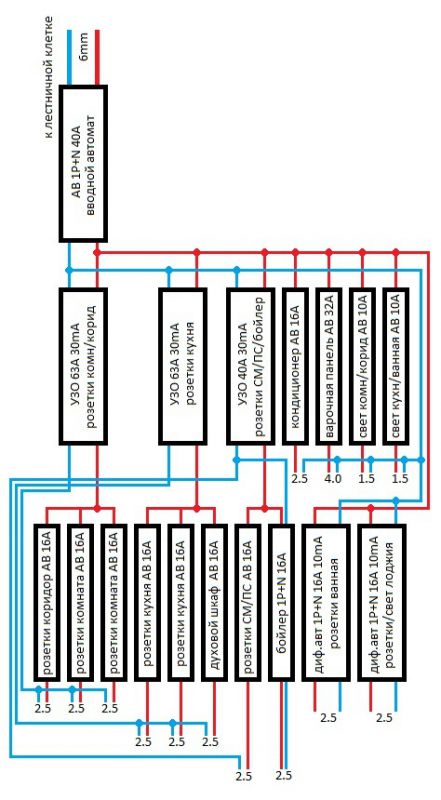

Составил :) ровно 24 места
Не смог на бойлер поставить 2х полюсный... не хватает места, либо отказываться от дублирующего вводного, что очень не хотелось бы...
Землю так же не рисовал, чтобы не громоздить схему

Духовой шкаф оставить на узо кухни или сразу после вводного?




0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

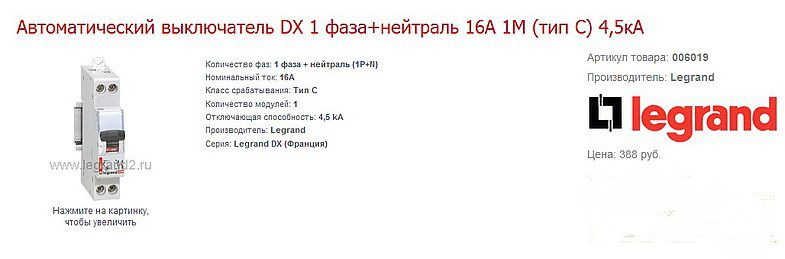

Форум рулит )
Не знал о таких!



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

На поверхность надо кинуть 6-ку, а с остальным согласен :)П.С. Но в 24-х местном щитке будет тесновато...

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

На поверхность надо кинуть 6-ку, а с остальным согласен :)

Ок, учту :)

П.С. Но в 24-х местном щитке будет тесновато...

Это было бы моим следующим вопросом )) Опередили :D Думаю справлюсь и уложусь, максимум гребенок, проводка с потолка, сразу на ряд верхних автоматов... главое нулевые шинки уместить все
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

ровно 24 места

Это не хорошо. Очень желателен запас, мало ли тот же ТП поставишь или группы впоследствии разделить понадобиться.Бери щит на 36 поз. и не парься, зато можно будет всё сгруппировать в щите эргономично и понятно.

Духовой шкаф оставить на узо кухни или сразу после вводного?

Проводка новая, техника новая - оставь так.
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Влезу в чужую тему со странной картинкой.Посмотрите плиз, нормальное подключение щитка или нет? Сразу успокою - он срезан и работать никогда не будет. Я поверхностно подумал, не увидел логики в расключении, и дальше думать не смог. Там правильно сделано или ахтунг-аларм-аттенционе? post-28393-1346179560_thumb.jpg

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Честно говоря не совсем понятно что и куда шло... Может на "бумажке" нарисуешь?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

не увидел логики в расключении

Логики я тоже не вижу. Трёхполюсный автомат использующийся на две однофазные линии? Питание на УЗО вообще не вижу кроме цветных тонких обрезанных ошмётков...Либо тут кто-то собирал не пойми что из попавшегося под руку, либо уже сильно поразбирали/переделали изначальную схему, либо вообще неграмотный творил.
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А можно я в чужой огород со своим щитком для трешки и вопросами?После просмотра форума, составил схему своего щитка. post-81508-1346662090_thumb.jpgКорпус на 24 автомата уже замуровал, кабеля почти все проложены, осталось подключать.Вопрос возник после консультации с электриком и показа ему моей схемы. Он говорит УЗО на 63А не нужно, хватит и 25 на группу розеток. Но как я понял 25А может долго не прожить и все же стоит ставить на 63А, так ли это?ПО автоматам тоже вопрос, остановился на АВВ. СТал просматривать каталоги, вот только вопрос в серии S201 или SH201L, откличаются отключающей способностью 6 и 4,5кА соответсвенно. Стоит ли для дома и бытовых целей переплачивать за 6кА?УЗО выбрал это: Выключатель дифференциального тока УЗО ABB 2 полюса FH202 AC-63/0,03Производитель: ABBТип: ACКоличество модулей: 2Серия: FH 200 ACПроизводитель: ABBДифавтомат это:Дифференциальный автомат ABB DSH941 AC C16 30mAПроизводитель: ABBТип: ACКоличество модулей: 2Серия: DSH 941Отключающая способность: 4,5kAПокритикуйте плиз :)

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Он говорит УЗО на 63А не нужно, хватит и 25 на группу розеток.

ни хрена не хватит, не меньше 40А узо должно бытьа схему доделай, тяжело читается, дифы твои обведи в общий прямоугольник
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Так лучше?post-81508-1346677827_thumb.jpgИли лучше все таки 63А УЗО?А дифы как я выюрал пойдут?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Так лучше?

Лучше, но ненамного, голову всё равно наклонять надо :)

Или лучше все таки 63А УЗО?

Можно и на 63, и на 50, главное чтоб было равное или больше 40-ка.

А дифы как я выюрал пойдут?

Тип А лучше, но они значительно дороже, так что и АС потянет. А вот на холодильник я бы ни диф, ни узо не ставил (я и не поставил :)).
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

как вы там все говорите - баба яга против :D я вот считаю пущай протухнут усе продукты но хата будет цела http://go.mail.ru/search?....A&fr=chrome

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Спасибо за советы.Немного еще подумал, не объеденить ли розетку под телефон и сигнализацию на один автомат? Логика проста, сигнализация по телефонному проводу на пульт вневедомственной дает сигналы, если что то случится с блоком питания сигналкой, приедет группа, если с телефоном тоже самое поменяется нагрузка(? они калибруют тел линию по количеству аппаратов установленных в квартире, если меняется количество будут глюки и будут приезжать) на телефонной линии - приедет группа. Телефон будет обычный радио так что на 2 потребителя( телефон и блок питания) должно хватить и 6А?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

dimp , а вот для этого и нужно противопожарное узо на входе :)

Sasha-Istra , можно и объединить линии. Нагрузки смешные, так что 6-ки хватит.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

спааааамеры )А помимо, всё ещё раз взвесил, хочу тёплый пол, как минимум в ванной, хочу реле напряжения на входе, и вроде даже как на входе будет 50А вместо 40, чему я очень очень рад! legrand в топку, будет ABB S201 серии из за удобства монтажаизучаю про РН... много вопросов....

Изменено пользователем Boriskin
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Sasha-Istra

Моё маааленькое скромное имхо, но мне кажется очень много цепей на освещение...смысл? Автомат на звонок? Не лучше бы например поставить радиокнопку, а сам блок в ближайшую розетку подальше от глаз?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

не объеденить ли розетку под телефон и сигнализацию на один автомат?

Можно,почему нет. Но логичнее объединить телефонную розетку со звонком.Отдельный автоматна звонок это жлобство ;),а на сигналку можно отдельный оставить,дабы есличо не нервироватьохранку. А радиозвонок на батарейках,конечно,более продвинутый вариант.
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
