Сантехнические коммуникации в квартирах.

[anb125]

Уважаемые специалисты!

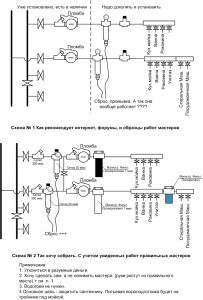

Прошу посмотреть мое решение на предмет достаточности. Схему прилагаю. 12-и эт. панельный дом 1981 г. Какое давление воды в стояке пока не проверял, но адских звуков водопровод не издает.

Основная проблема - летит сантехника в части душевой лейки: то шланг, то расспылитель. Устал менять. Но и перспективная задачка сделать водовод максимально просто и максимально компактно (есть необходимость уменьшить размеры стояка при совмещении санузла).  Те решения которые выполненны тут в ветке весьма красивы и качественны, но мне не нужно управлять подводной лодкой с тыщей кранов, краников, запоров, редукторов, расширительных бачков и наличием автоматики удорожающей решение. Проводить плановый промыв и замену фильтров не считаю проблемной. Так же нет необходимости в водонагревателе.

Мне во всей вводно-квартирной водопроводной тематике не понятен такой вопрос: Почему фильтация и регулировка давления ставиться где угодно, но нолько не на входе. Т.е. что счетчик защищиать не нужно, пущай песок хлебает? Или пусть по фильтру давление и удары колбасят? Исходя из этого какова же всетаки правильная последовательность установки приборов?

Привлечение специалиста не планирую, по причине прямых рук и не здоровых аппетитов мастеров-сантехников. Причина: По моей просьбе ДЕЗ-овский сантехник провел подготовительные работы по вырезке Г/Х отводов, срезал полотенцесушку (для дальнейшего переноса), заменил сливной стояк, крестовину, установил новые участки труб на резьбовых муфтах, устновлены шаровые вентели на поленцесушитель, и отводы Г/Х. Вся остальная конструкция с грязевиками и счетчиками (временно) повешена гибкой подводке. За все за это полачено материалы 7 000 + 7 000 за работу. Вот я и попал на бабки понимая, что кроме него никто воду перектыть не смогеть. Монополизм так сказать.

Поэтому родилось решение: собрать все необходимое включая коллктора самостоятельно, а разводку осуществят мастера при ремонте сантехнического блока.

Всем заранее спасибо за ответы, коментарии и дискуссии.

[KGB]

По схеме №2 Вам не опломбируют счетчик. Все. Поэтому в схему 1 добавить магистральные фильтры и все

[anb125]

@KGB,Спасибо, Принято. Однако счетчик уже опломбирован с грязевиком и перенос его на схему 2 будет уже опломбированным совместно с грязевиком. А первый грязевик и фильтры (+редуктор) с обратной промыкой нужны как раз чтобы отсеивать булыжники из водопровода и получать от ЖКХ воду которая не разрушает личную дорогостоящую сантехнику (в будущем) и бытовую технику (в настоящем), или мы "Васи" опять "обласканы" законом? Счетчик есть - плачу, пломба есть - его номер зарегистрирован и его законные показания счетчика передаю в ЖКХ.  Какую конкретно статью закона я нарушу? В законе о водочетчиках прописан порядок установки? В каком? Искал не нашел такого, подскажите.

Да и кстати счетчики в аренде. И если он выйдет из строя (до срока поверки и замены) по причине качества воды и повышенного давления то резонный вопрос: кто покроет расходы на его замену? ЖКХ? Пломбировщик? Или вы развете мои сомнения в том, что счетчики бессмертны как дунканы маклауды и откровенный песок и повышенное давление в воде им нипочем!

В чем поблема и не верность схемы с точки зрения техники? На мой логический взгляд данная схема оправдана потому, что грязевик убирает крупняк, фильтр поменьше - очитка получше, редуктор давления получаю то под которое расчитана сантехника (что же у меня шланг на душе рвет и дешевые и дорогие?), дальше считаем водицу уже с более менее выровенными характеристиками, затем еще подчищаем магистальными и вуаля - коллектор и потребители.

Но интуитивно догадываюсь что вы имели ввиду, промывка фильтров обраткой вне счетчиков. Но если честно мне "слегка не волнует" если несколько литров воды будет расходоваться для промывки фильтров, ведь не предоставляет водоканал воду по СНИПам и не несет отвественности за испоченную технику. Да и иногда в счете за воду вижу в колонке "перерасчет" какие то не понятные ни мне ни моему счетчику цифры. Так что "слегка не волнует". Меня больше интересуют технические вопросы в части схемы.

Изменено 29 января, 2015 пользователем anb125

[KGB]

промывка фильтров обраткой вне счетчиков. Но если честно мне "слегка не волнует" если несколько литров воды будет расходоваться для промывки фильтров

Если вы готтовы потом в случае чего доказывать, что не "воровали" воду в обход счетчика, то технических противопоказаний нет.

[Игорь И.]

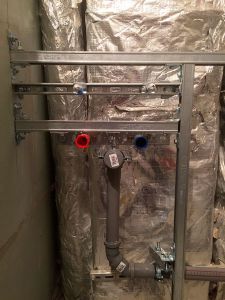

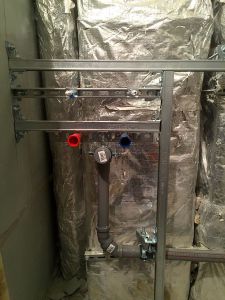

Выводы на маленькую раковину в фальш стене. Далее стена закроется гипсокартоном и плиткой. Эта самодельная инсталляция выходит намного дешевле по материалам(чем заводская). Но правда дольше в работе. Хотя в том месте, чтобы установить инсталляцию, мне так же пришлось пользоваться монтажной системой. Так что, насколько дольше установка, это ещё не факт.



[Игорь И.]

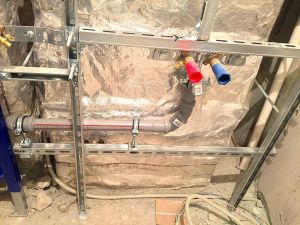

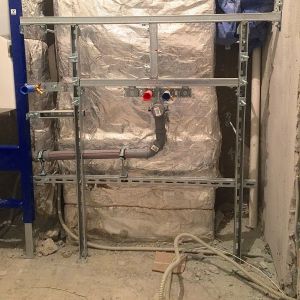

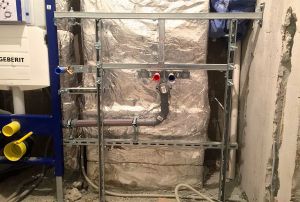

Ещё одна конструкция для раковины в фальш стене. Но эта раковина с тумбой и размеры поболее. В конструкции главное ребра жесткости. Они должны быть в зоне тумбы с раковиной. Верхние шпильки для мойки, нижние для мебели.



У Хилти обнаружилась такая штучка, своеобразная струбцина. Очень удобно устанавливать хомуты в бок профиля(с той стороны где нет отверстий для крепежа).

[Игорь И.]

Забыл добавить про струбцину. Это п-образная скоба. Её крепление к профилю происходит не путем распорки в бок. А как положено, через скрытую гайку в торце.

[Игорь И.]

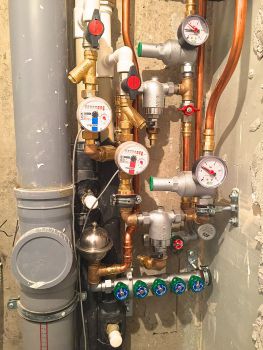

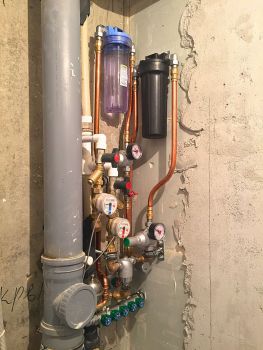

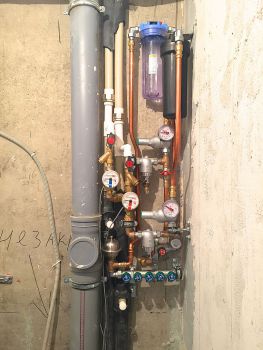

Необычный узел. Заказчик настоял на пластиковых фильтрах. Отговаривал я, не отговорил. Полтора дня потратил на него. И конечно как всегда, места нет никакого для узла такой комплекции, а вместить надо с возможностью обслуживания и пользования. Задачка предстояла.



[Игорь И.]

Маленький Харлей Девидсон



Сборные комплектующие: нержавейка плюс хромированная бронза(всё Виега конечно).

[Игорь И.]

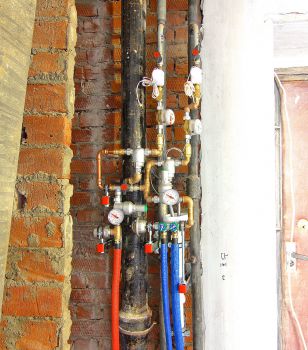

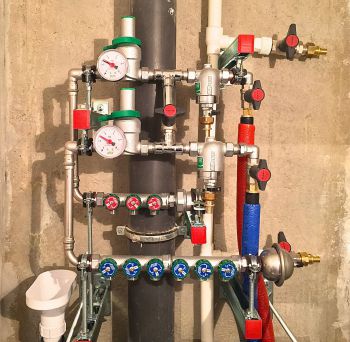

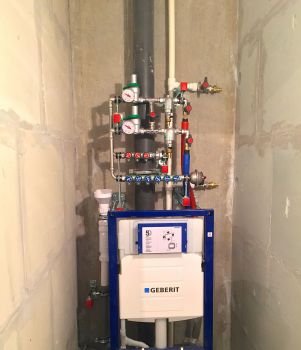

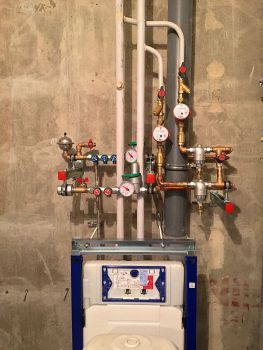

Стояки водопровода стоят впереди канализации. Управляющая компания не дала переделку стояков с выносом к стене. Пришлось делить коллектор до и после стояков. Сегодня дособирал вчерашний узел.



Подумал, и собрал ещё один.

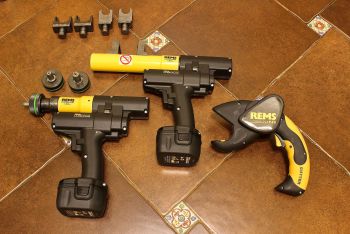

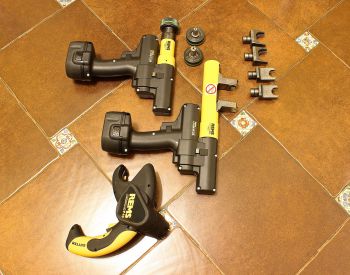

На днях пришел мой новый инструмент. Попрощался я с ручным прессовщиком Рехау, приобрёл аккумуляторный Ремс (для того же Рехау). Покупочка вышла более 200 рублей. Но что не сделаешь ради любимой работы  .



[Evgenik]

На днях пришел мой новый инструмент

Выглядит внушительно и солидно

[z1roo]

Уважаю ремс, у самого есть аккумуляторный пресс для нержавейки/меди + всякие труборезы/клупы.

Но не был бы родной Рехау A-light более удобен?

[Игорь И.]

У Рехау хорошие трубы с фитингами. А инструмент у них дубовый. У Ремса за счёт длинных насадок легкий доступ к водорозеткам. Если обратили внимание, на концах насадок заострения. Если длинная водорозетка, можно инструмент поставить боком. Это заострение не задевает монтажную пластину. А у Рехау такой фокус не канает, упираются рога в планку. Полотенцесушители милое дело отпрессовать, когда они уже установленны. А про аккумулятор я промолчу, такое ощущение что это мини-ядерный реактор(нескончаемый). У Рехау это всё отсутствует.

Забыл добавить. Эти машины подходят ко всем трубам с натяжной гильзой, только насадки менять на другие надо.

[Игорь И.]

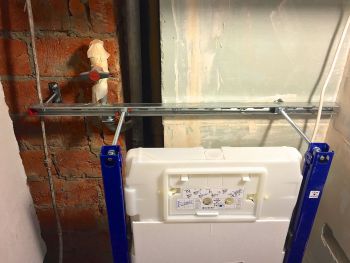

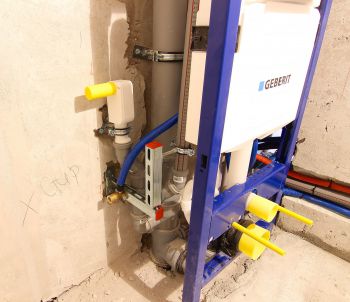

Способ установки инсталляции в непонятном месте. Часть стены из гипса, потом провал, далее кирпич. Кирпич и гипс не в одной плоскости!

Который раз из таких ситуаций меня выручает монтажная система хилти. Если бы её не было, пришлось бы выдумывать такую ф-гню. Которая занимает уйму времени, и не факт что это было бы прочно. А так, и технически грамотно, и быстро.



[Игорь И.]

Новым инструментом уже собрал четыре санузла. Впечатления УХ!!! Не работа а сказка. Долго я подбирал себе замену ручному. Хотел потратиться один раз и не жалеть об этом. Я не жалею.

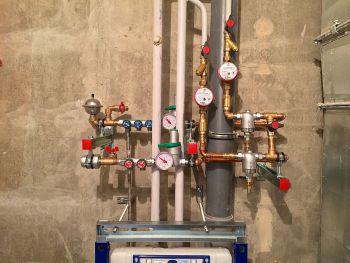

Покажу один из санузлов, ну и далее буду выкладывать остальные. Два дня объезжал будущие заказы, сейчас печатаю файлы на материалы. Появилось немного времени на показ материала. Не могу долго переносить однообразную работу(печатанье сметы). Поэтому самая лучшая разрядка: обновить страницу.

Это не реклама своих работ! Я всё равно прием заказов прекратил на неопределённый срок. Я так просто отдыхаю



У Геберита новая модель трапа

И в монтаже она намного проще, чем старые модели.

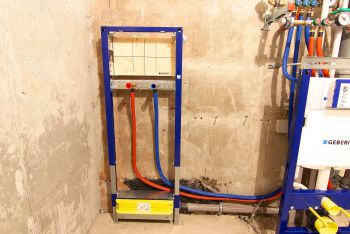

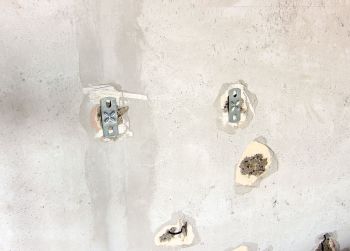

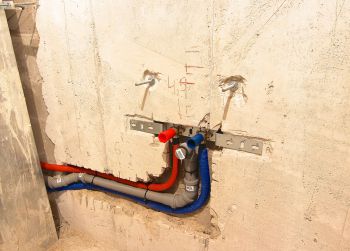

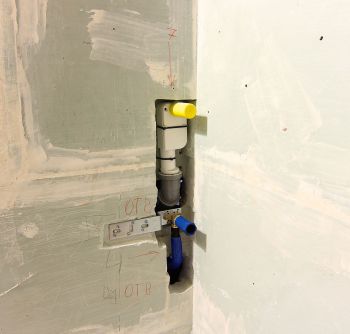

И хотел показать один приём с раковиной



Догадались почему я заранее смонтировал шпильки для раковины?

[z1roo]

Видимо стенка тонкая и даже под стандартный 10x60 дюбель не пробурить, не выбив с другой стороны кусок стены?

Пластина рехау для раковины - тип о - 100? Удобно. У нас такие только под заказ, из Москвы

Манометр редуктора забавно приютился между стояками.

[Игорь И.]

Видимо стенка тонкая

там пустотелый шлакоблок. Две стенки-одна пустотелось. Раковина без тумбы и очень тяжелая. Есть подозрения, когда придется её устанавливать не выдержит ни один крепеж. Лучше сразу сделать так, чем потом придумывать как раковину приклеить к стене.

Манометр я специально туда загнал. У меня второй коллектор не умещался перед стояками(стояки чем выше, тем больше на себя наклон), вылазила конструкция из-за зоны люка. Поэтому только за стояками. Влево тоже не уведешь, он так же уходил с зоны доступа. А смотреть на него надо  .

[Игорь И.]

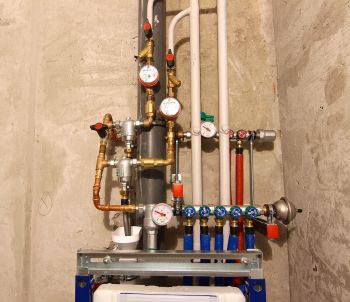

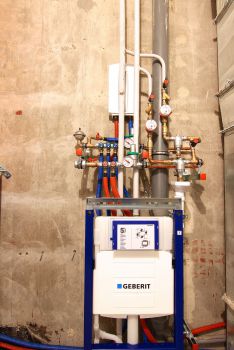

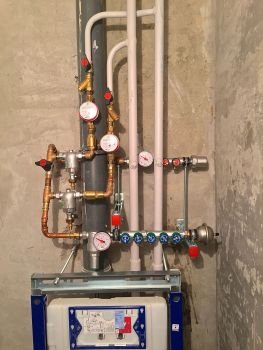

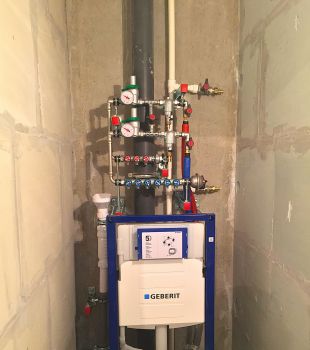

Ещё один санузел.

Тут такая же история с стояками. Инженер управляющей компании, объявил фантастическую сумму, за разрешение переварки стояков с выносом к стене. Поэтому второй коллектор за стояками.

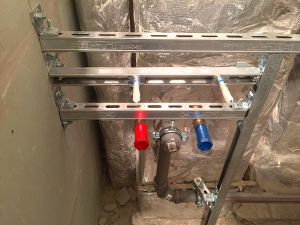

И способ крепежа для выводов стиральной машины.

[Игорь И.]

Ещё раз всем здравствуйте. Продолжаю показывать санузлы. Эта квартира должна была делаться по проекту Алексея Земскова. Я не знаю что точно произошло, сам Алексей проект не делал, документы делал кто-то из его людей. Я как понял у него есть свой штат. Но я свой нос в подробности не совал. Но делал по проекту, с небольшими своими изменениями.

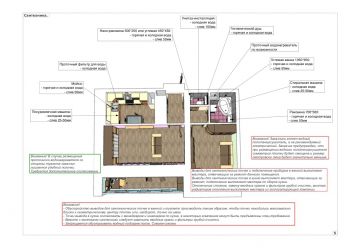

Это основной лист проекта (для меня)

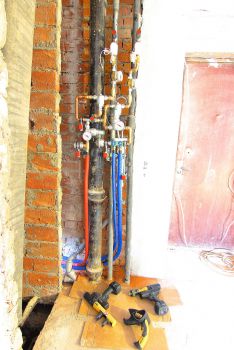

Покажу сейчас кухонный узел.

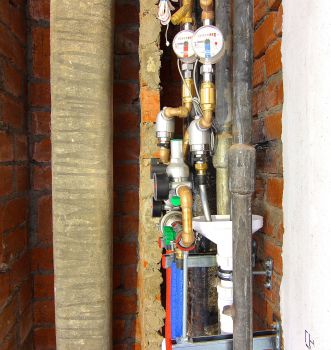

На этом месте будет шкаф купе. Чтобы не лазить в сам шкаф, приборы учета (счетчики) я развернул лицом в коридор. Далее там будет люк. Открыл его, снял показания, закрыл. И для всего остального люк в самом шкафу.

Но неудобно снимать показания с одного люка а делать промывку фильтров с другого. Поэтому я смонтировал так, что можно провести обратную промывку фильтров с удобного люка в коридоре.

Обратите внимание на фото.

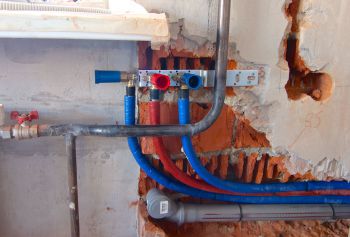

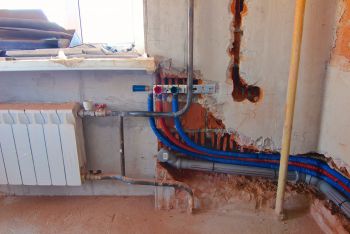

Кухонная мойка будет напротив окна. Там были свои сложности, поэтому я сделал так.



Остальное покажу в следующий раз.

[Игорь И.]

Мой лимит свободного времени исчерпан, дальше начинаются рабочие дни. Поэтому что-то показывать уже не будет времени.

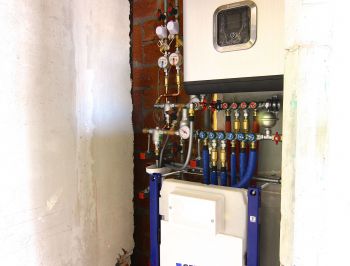

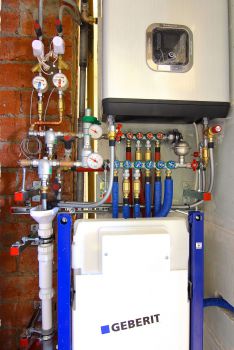

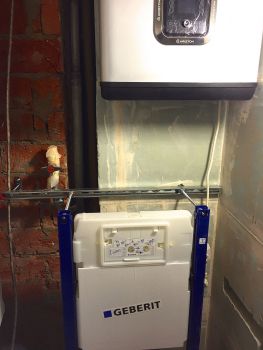

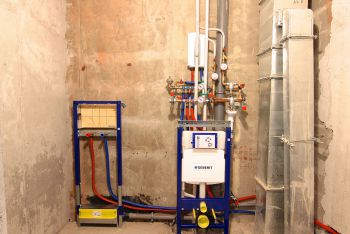

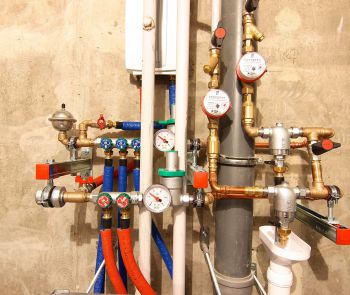

Если обратили внимание на проект, там под вопросом проточный водонагреватель. Но оказалось что полки не будет, узел водоподготовки я переместил над инсталляцией, и вместо проточного установил накопительный(да ещё и на 80 литров). Такой жуткой прыти от меня наверное не ожидали. Но моё видение, правильности расположение водоузлов, немного отличается от основной массы мастеров.



А так как у меня места на всё мало, я немного своеобразно его собираю.

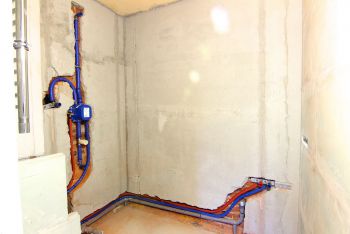

Ну остальная ванна уже точно по проекту.

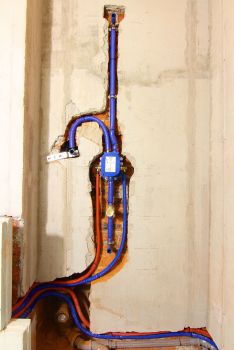

На ванной будет смеситель скрытого монтажа с соответствующей кучей водяных выводов.

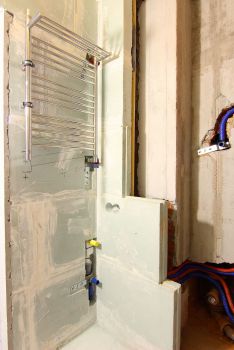

и водяной полотенцесушитель

под ним стиральная машина

Ну вот как то так.
