Покритикуйте схему щитка в квартире

Рекомендуемые сообщения

seriega

После переноса стен была переделана электрика в трехкомнатной квартире.

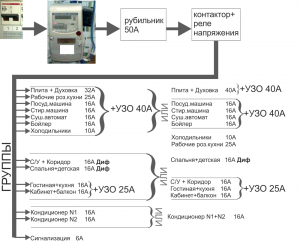

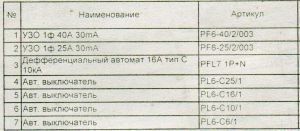

Электрик предложил сконфигурировать щиток в данной конфигурации (см. файл) автоматами с представленной ниже спецификации:

Из пожеланий:
Хотелось бы в детской поставить защиту до 10mA, но чтобы не срабатывала ложно (т.к. фактически УЗО ставится на 2 помещения).
Иметь защиту от перепадов напряжения для сложнобытовой техники (духовка, плита, холодильник, телевизоры в спальне и гостиной) (электрик для этого предложил реле напряжения).
Ну и оптимизировать (цена/качество) разделение по группам и защите УЗО.

Для сведения:
Кондиционер N1 в спальне, N2 - в гостиной, проводка своя.
Бойлер, стиралка и сушильный автомат расположены в С/У, проводка своя
Щиток общеплощадочный, т.к. места там достаточно для размещения всех автоматов.

Из ТЗ:
Плита 7,6 кВт
Духовой шкаф 3,6 кВт
Бойлер 2/4 кВт
На балконе обогреватель 2 кВт

Покритикуйте, есть ли право на жизнь у такого щитка?
Спасибо




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama

@seriega, вы так лихо ставите в этажном щите 24 поз. что просто завидно (а, там ещё и контактор)  :)

Хоть покажите свой щит (фото), может он какой-то особый...

Хотелось бы в детской поставить защиту до 10mA, но чтобы не срабатывала ложно

это можно (10мА), сверх нагрузок там не будет.

Отчего обделили УЗО розеточные кухонные группы? 25А автоматы там не надо, ставте 16А или два по 16А.

"Плита + духовка" на одном кабеле плохо, надо разделить 32А + 16А.

Если вводной 63А, почему рубильник на 50А?

Вторую группу можно как-то объединить/сократить, разом-то пользоваться не будете всем.

Изменено пользователем bagayama

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
dimp

и ампераж узо должен удолетворять правилу - ток узо должен быть больше или равен току (сумме токов) автоматов (до или после узо что меньше)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
seriega

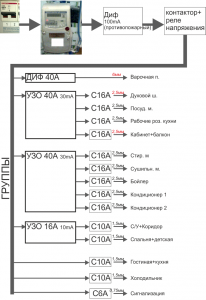

А так?
не много оптимизировал:

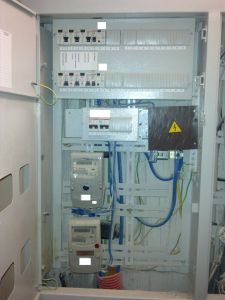

Хоть покажите свой щит (фото), может он какой-то особый...


фактически есть 2 раза по 11 пустых мест для автоматов... по последней схеме получается еще 4 свободных (если не брать в расчет вводной LBA и реле напряжения)

Изменено пользователем seriega

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama

Понятно, щит действительно завидныЙ. :)

Пожарный диффавтомат тут у вас бессмысленен, т.к. 1) дублируется ниже стоящими УЗО, и 2) на сигнализацию по правилам УЗО (ДА) не ставится. Автомат на этом месте тоже не нужен, т.к.есть вводной тут же.

+

ток узо должен быть больше или равен току (сумме токов) автоматов (до или после узо что меньше)
- это не соблюдается

+

Количество групповых автоматов можно оптимизировать, т.к. многие нагрузки редко используемы.

На бойлер нужно использовать двухполюсный автомат.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
dimp

диф 100мА на какой ток??? (должен быть не менее 40А)

узо на 16А 10мА с переди автомат на 40А (вводной) сзади 2 по 10А (это 20А) и 40 и 20 больше 16 (ток самого узо) - не прокатывает

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
seriega

На бойлер нужно использовать двухполюсный автомат.

Везде пишут что это запрещено ПУЭ.

диф 100мА на какой ток??? (должен быть не менее 40А)

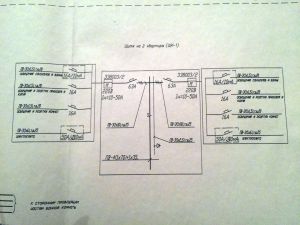

см. схему как было до ремонта:


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
seriega
2) на сигнализацию по правилам УЗО (ДА) не ставится.

почему не ставится? это ведь не пожарная сигнализация, а охранная! Да и в самом ящике сигнализации есть батарея для автономной работы в течении недели...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama
Везде пишут что это запрещено ПУЭ.
"Везде" - это на заборе во дворе? :)

Приведите мне ссылку из текста ПУЭ, пжлст.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama
почему не ставится? это ведь не пожарная сигнализация, а охранная!
Да, именно на пожарную запрещено, а насчёт охранной вы уточните в их конторе.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
dimp

см. схему как было до ремонта:

а что я должен там высмотреть? :)

и я не навязываюсь никогда

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama

Все УЗО по 63А.

В остальном нормально.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
dimp

В остальном нормально.

особенно провод 1,5 после автомата на 16А :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama

Ага, кстати почему такая избирательность? Если заложили уже 1,5 квадрата, придётся там ставить 10А автоматы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
seriega

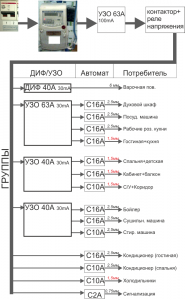

Ага, кстати почему такая избирательность? Если заложили уже 1,5 квадрата, придётся там ставить 10А автоматы.

Вообще то уменьшал для того чтобы не ставить везде УЗО по 63А (я правильно понимаю что сумма автоматов должна быть равна УЗО??). А избирательность объясняется мощностью потребителей.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama
уменьшал для того чтобы не ставить везде УЗО по 63А

16+16+10 = 40? У нас как со счётом?

+

Если заложили уже 1,5 квадрата, придётся там ставить 10А автоматы.
