Покритикуйте схему щитка для небольшой 4к квартиры.

Рекомендуемые сообщения

konstsch

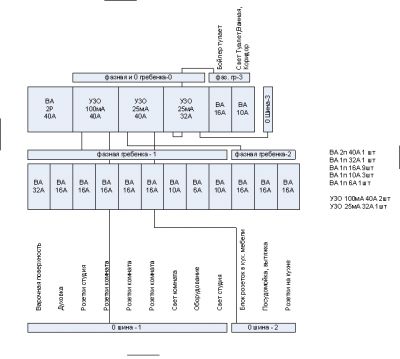

Покритикуйте схему щитка для небольшой 4-х комнатной квартиры.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
MuratD

Сложно читаемая блок схема. А гадать не хочется.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
baymer

УЗО на 100ma - противопожарный. 30ма и 10ма от малой утечки. 10ма советуют для влажных помещений: ванная, кухня. На 25ма - такие существуют?

У вас тот узо, что на ванную без автоматов?

Лучше лучше брать максимальный номинал узо, так как у него нет защиты от перенапряжения. В вашем подойдет на 63А, а в цене разница не большая.

да, и схему лучше перерисовать по-понятнее =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
konstsch

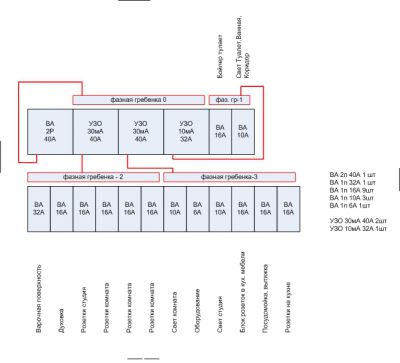

переделал немного

ноль рисовать не стал, думаю понятно что после каждого УЗО свой ноль.

ввод соответственно слева сверху.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Alice Tracy

УЗО на 10мА бывает максимум до 25А, на 32А - сомневаюсь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
konstsch

УЗО на 10мА бывает максимум до 25А, на 32А - сомневаюсь.

а ведь точно! спасибо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Мелащенко Антон

Здравствуйте. Вы не используете диф. автоматы по финансовой причине? Или... ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
konstsch

а в чем смысл их использование?

если есть идея куда его можно поставить что бы сделать схему лучше,- велкам!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Bagis

В принципе схема вполне рабочая. Про узо на 10мА уже сказали. Чтоб влезть в 25А этого узо, можно поискать автомат на бойлер в 13А или же свет пересадить на 6-ку. Тогда совсем красиво получится.

Дифы удобны вместо связки узо + один автомат. В данной схеме таких связок нет, так что, КМК, использование дифов непрактично и нерентабельно.

П.С. Не вижу отдельной 6-ки под холодильник  :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
konstsch

а зачем отдельная 6-ка под холодильник?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Bagis

Существует поверье, что когда семья укатывает в отпуск, она обесточивает всю хату кроме холодильника. С отдельным автоматом это удобнее  :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Alice Tracy

Истинно глаголишь. Именно так и сделал себе. Только для гуманитариев и домашних я так скрутил расположение автоматов, что всем смело могу давать ЦУ: щелкать только самым первым, самым ближним рычажком - вырубится все, кроме холодильника :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Федотофф

Подскажите пожалуйста- а на дифах разве не проще?? Может у кого есть обкатанная схема трешки?? Хотя- от двушки она мало чем отличается!))

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
konstsch

Существует поверье, что когда семья укатывает в отпуск, она обесточивает всю хату кроме холодильника. С отдельным автоматом это удобнее  :)

У меня элементы умного дома внедрены, мне это за ненадобностью.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama
элементы умного дома внедрены
какие датчики стоят?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
konstsch

пока все в процессе ремонта и постепенной установки

на данный момент стоят:

Датчик движения 4 в 1 Fibaro Motion Sensor(движение, температура, освещенность, сотрясение) - 1шт, будет 2 или 3

Датчик открытия двери/окна Fibaro Door/Window Sensor - 1шт, будет 2шт

Датчик протечки и температуры Fibaro Flood Sensor - 1шт, будет 2 шт

и исполнительные механизмы:

Встраиваемое двойное реле Fibaro Double Switch 2x1.5kW - 6шт, будет 11

Встраиваемый диммер Fibaro Dimmer - 1шт

еще будут контроллеры rgbw ленты и два или три датчика задымления

и если начнут торговать кубинами то и два термостата для теплого пола.

ну и конечно планшет с креплением в коридоре для вывода всей информации

а так советую для андроида ImeriHome

в дальнейшем может быть приобрету ик шлюз, камеру ну и т.д.

пока белые ночи и не сильно актуально управление светом,

а вот "установка на охрану" очень даже!

p.s.: я потом статейку напишу и выложу на хабре
