Изменение проводки на кухне

Рекомендуемые сообщения

Sunich

Всем добрый вечер!

У родителей сломались встроенный духовой шкаф и электро- варочная панель (10 лет). Решил поменять на новые (независимые). Однако, текущая разводка под электроприборы вызывает у меня большие вопросы, и я решил ее переделать.
Просьба к бывалым электрикам проверить меня!

Электроприборы на кухне:
1. Микроволновка 800 Вт
2. Телевизор 160 Вт
3. LED Подсветка рабочей зоны, трансформатор 36 Вт
4. Чайник 2200 Вт
5. Духовой шкаф (новый) 3580 Вт
6. Электро- варочная панель (новая) 7100 Вт
7. Вытяжка ?
8. Холодильник ?

Как сейчас подключено:



Изначально на кухне была одна электрическая точка (обозначена на схеме цифрой 1). В точке 1 силовая розетка на 380В и тройник:


Одной вилкой подключается тройная розетка 2 (проложен кабель под плинтусом). К розетке 2 сейчас подключен только холодильник.

Вторая вилка в точке 1 идет на вытяжку над плитой.

Третья вилка идет к четверной розетке, обозначенной на схеме цифрой 3:


К этой розетке подключается чайник, и.... (самая забавная часть) удлинитель - тройник, который лежит на карнизе. К нему подключены LED-подсветка, телевизор и микроволновка. Т.е. по факту, к розеткам под номером 3 подключены телевизор, микроволновка, чайник и подсветка. Максимальная нагрузка 3196 Вт.

ЧТО Я ПЛАНИРУЮ СДЕЛАТЬ:

1) за телевизором повесить Pilot или просто сделать 3 розетки (это можно делать прямо за телеком? Расстояние в верхней точки от стены 8 см):


К ней будут подключаться телевизор, микроволновка и LED подсветка. Кабель будет идти под верхним плинтусом напрямую в точку 1:


2) В точке 2 постоянно остается только чайник.

3) В точке 1 нужно убрать соединение через вилки? Лучше сделать скрутку?

Большое спасибо всем, кто осилил, прочитал и дал свой совет!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Bagis

Не, брат, это какие-то полумеры. Или вообще не трогай, или уж давай делать как надо. Если выбирешь второй вариант, то, для начала, дай фотку щитка на лестнице.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama
текущая разводка под электроприборы вызывает у меня большие вопросы, и я решил ее переделать
Конкретно что у вас вызывает вопросы? Мощность приборов на кухню увеличивается?
В точке 1 силовая розетка на 380В и тройник
Сурово :), откуда информация про 380В?
за телевизором повесить Pilot или просто сделать 3 розетки (это можно делать прямо за телеком?
Сделать можно. Разместите так чтобы было удобно выдёргивать/вставлять вилки при необходимости.

Розетку микроволновки можно убрать вниз за гарнитур.

В точке 1 нужно убрать соединение через вилки? Лучше сделать скрутку?
Можно сделать накладную распредкоробку и в ней разместить разветвление на группы розеток. Скрутки не делать - либо клеммники надёжные, либо пайка/сварка).

Вообще "пилоты" китайские характеризуются малым сечением жил кабеля, поэтому было бы более правильно в качестве скрытой проводки (за шкафами) их не использовать - делать прокладку нормальным кабелем.

Насчёт щитка и существующих автоматов Багис сказал, ещё интересует кабель от щитка до точки 1 (сечение, материал).

Если за стенкой кухни (нижняя на рисунке) ваша комната и есть рядом розетка, можно розетку 2 запитать оттуда (пробурить стенку не на виду), чтоб поберечь автомат основной линии (холодильник - потребитель с большим пусковым током).

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Sunich

Доброе утро!

дай фотку щитка на лестнице.


Будет вечером.

онкретно что у вас вызывает вопросы? Мощность приборов на кухню увеличивается?

По идее нет, но была ситуация, когда в четверной розетке №2 подплавились контакты, соединющие две соседение розетки, из-за чего отрубилась вся цепь. Т.е. как  я понимаю, изначально было все подключено не по уму.

Сурово , откуда информация про 380В?


Видимо, все же кругла розетка для плиты на 220В, сейчас доступа к ней нет, находится прямо под тройником в точке №1

Сделать можно. Разместите так чтобы было удобно выдёргивать/вставлять вилки при необходимости. Розетку микроволновки можно убрать вниз за гарнитур.


Хорошо, спасибо.

Если за стенкой кухни (нижняя на рисунке) ваша комната и есть рядом розетка, можно розетку 2 запитать оттуда (пробурить стенку не на виду), чтоб поберечь автомат основной линии (холодильник - потребитель с большим пусковым током).


Прекрасная идея! Да, там наша комната. Спасибо.

Можно сделать накладную распредкоробку и в ней разместить разветвление на группы розеток. Скрутки не делать - либо клеммники надёжные, либо пайка/сварка).

Хорошо, тогда распред.коробка и "ваги" :).

Насчёт щитка и существующих автоматов Багис сказал, ещё интересует кабель от щитка до точки 1 (сечение, материал).


На кухне пока не разобрал стенку не могу посмотреть, но по всей квартире используется медный кабель сечение 1,5, скорее всего, и здесь он же. Проводка стандартная панельного дома 2000х.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama
была ситуация, когда в четверной розетке №2 подплавились контакты, соединющие две соседение розетки, из-за чего отрубилась вся цепь
Был плохой контакт в этом месте, он перегрелся и отгорел.
тогда распред.коробка и "ваги"
Можно так.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Sunich

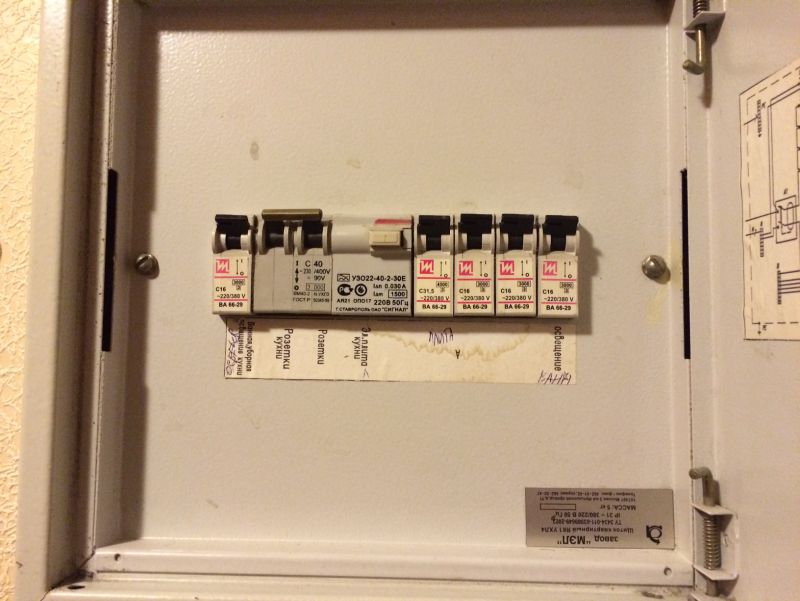

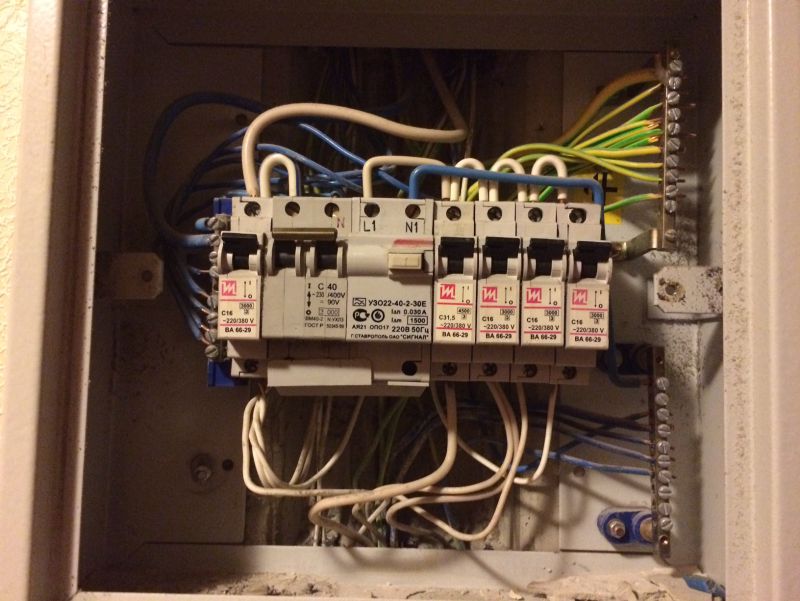

Добрый вечер всем! Фото щитка.

На плиту идет отдельный автомат (подписан), на розетки кухни тоже отдельный (предпоследний).




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama

Ага, плита-таки отдельной линией от розеток c автоматом 31А. Хорошо.

На панельке щита у вас там не корректно написано - стоит грубо Дифавтомат на 40А на розеточные группы и плиту.

Как там разведено по факту надо проверять, но скорее всего свет весь заведён на самый левый автомат 16А помимо ДА.

Не понятно, почему у вас в т.1 накладная розетка, по идее должна быть встроенная, тогда можно было бы просто в её установочной коробке сделать разводку на несколько линий, закрыть крышкой и было б ещё и не габаритно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Sunich
На панельке щита у вас там не корректно написано - стоит грубо Дифавтомат на 40А на розеточные группы и плиту.

Когда нас сверху затопили, электрик почему-то все подключил не как было, в другом порядке). По факту, автомат на розетки кухни предпоследний, от него отходит медный провод сечением 1,5.

Отсюда вопрос, ничего, что все это на кухне  подключено к автомату через такой провод?

Холодильник постараемся перевести на другую розетку из соседней комнаты.

Не понятно, почему у вас в т.1 накладная розетка, по идее должна быть встроенная, тогда можно было бы просто в её установочной коробке сделать разводку на несколько линий, закрыть крышкой и было б ещё и не габаритно.

В доме изначально стояли накладные розетки. Почему, хз).

Согласен, имеет тогда смысл сделать встроенную, все равно там стенку разбирать!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama
от него отходит медный провод сечением 1,5. Отсюда вопрос, ничего, что все это на кухне подключено к автомату через такой провод?
Лучше бы конечно ещё группу или две сделать от щитка на отдельный кабель и автомат, но я так понял вы к этому не готовы. 1,5 квадрата на розетки обычно не ставят (2,5 мм2 надо), но 16А (3,5кВт) он в прыжке выдерживает, а далее будет срабатывать защитный автомат (если это будет часто, придётся менять логику пользования приборами, всё поочерёдно включать :)).

Хорошо бы ещё духовку к кабелю на плиту зацеплять через установленный прямо в кухне 16А автомат, т.к. в случае чего 31А она может не выдержать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Sunich
Лучше бы конечно ещё группу или две сделать от щитка на отдельный кабель и автомат, но я так понял вы к этому не готовы.


Постараемся все же придумать способ... Как лучше разнести, если все же один автомат добавить?

Например, один автомат на розетку 2 (Телевизор, микроволновка, чайник, подсветка), а отдельный на розетку 1 (там тогда сейчас останется вытяжка, духовой шкаф и холодильник, который оттуда, возможно, уйдет)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama

Дели по мощности одновременной работы 3,5кВт.

Духовка мощная и долго работает, потому с ней вместе либо совсем небольшие нагрузки, либо чтоб точно их не включать с духовкой одновременно - пользоваться тебе.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
