kvaky

Нестандартная резьба

Рекомендуемые сообщения

kvaky

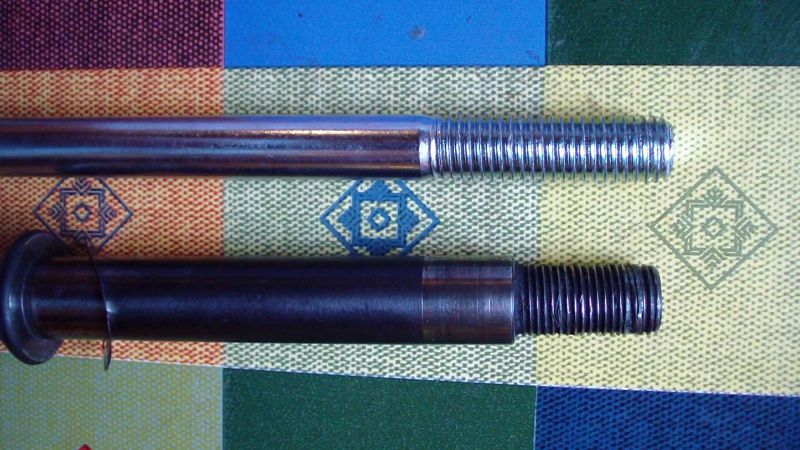

помогите определить что это за резьба на фотке внизу. сверху для сравнения М12


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Lee

С какого перепугу не стандартная. Вверху шаг полтора, внизу шаг один. Только грызть не нужно было.

  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Sano

Как там было, резьба метрическая однозаходная шаг 1 и т.д.

Правая

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
kvaky

а обозначение чтобы точно знать что искать? М14х1?


я тут вычитала что шаг 1,5 - уже это мелкая резьба, а у болта сверху крупная

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Sano

От вершины до вершины линейкой

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Alice Tracy

Только лучше не от вершины до вершины, а от вершины до пятой или десятой вершины и результат поделить на 5 или 10. Можно положить лист бумаги и карандашом заштриховать - легче мерить будет.

А так - да, похоже на мелкую резьбу.

По поводу мелкой и стандартной резьбы: точно помню, что у винта М6 шаг 1 мм - это обычная, меньше - мелкая. Далее по мере увеличения диаметра увеличивается и значение нормальной резьбы, так что 1,5 мм вполне может быть обычно резьбой для одного диаметра и мелкой - для другого.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Sano

Как таковой жесткой привязки чем больше диаметр тем больше шаг резьбы нету, есть большие болты с мелкой резьбой, и маленькие с большой.

Эх где мои 16лет на большой каретной, наладчик станков с ЧПУ, раньше всё это изучал, да не помню.

А может не учил?!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
kylan

Вам не обязательно знать конкретно про эту резьбу. Если нужен готовый винт, то соответственно в специализированный магазин запчастей (в авто магазин, или в мастерскую по ремонту инструмента, смотря откуда (с чего снят) ваш винт. Если заказывать токарю- то отдайте образец. Нормальный токарь сделает как нужно.

Ну, а если уж нужно точно знать, то берете штангенциркуль и измеряете внешний диаметр. Далее, измеряете расстояние между вершинами или впадинами 10-ти ниток и, как уже советовали, делите это расстояние на 10. Получили шаг резьбы. на основании этих измерений, делаете вывод, что именно у вас на руках. Метрическая или дюймовая.

Как можно говорить про стандартную или не стандартную резьбу? Они все изготавливаются и проверяются по стандартам. Здесь более подходяще говорить об основном или другом (крупном/мелком) шаге. Единственный вариант изготовления нестандартной резьбы я вижу так. Это взять резец, заточить его как рука легла. Взять заготовку любого диаметра и нарезать на ней тем резцом резьбу с первым попавшимся шагом на коробке подач токарного станка на ту глубину, которая вам показалась подходящей. Вот вам не стандарт. Но здесь засада, как делать к примеру гайку к этому винту. А главное ЗАЧЕМ? Так что при выборе подходящей резбы обычно выбирается ближайшая к необходимой. Но ни как ни нестандарт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
kvaky

у меня разрыв шаблона. то есть шаг резьбы не зависит от диаметра?. я была уверена что шаг пропорционален диаметру и 1 или полтора это безразмерная величина

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Manul
шаг резьбы не зависит от диаметра?

Шаг выбирается из стандартного ряда. Но, например, не получится нарезать резьбу с шагом 1,5 мм на диаметре 3 мм. Поэтому таки зависит ;) И, чем больше диаметр, тем больше вариантов шага резьбы может быть.

Вообще, на вашей фиговине резьба стандартная, а вот сама фиговина - это самостоятельное изделие, а не стандартные метизы. Конструкция похожа на какую-то ось.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Sano

Резьба такая какая требовалось при составление документации

Нету каких то законов и жестких требований

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
kylan
не получится нарезать резьбу с шагом 1,5 мм на диаметре 3 мм.

Если вы хоть раз разбирали CD привод, то там в аккурат можно обнаружить валы, диаметром 3-4мм, на которых есть винтовая канавки с шагом около 4-х мм. Чем не резьба? По этому валу двигается своеобразная "гайка" из фторопласта. Которая позиционирует блок с лазером. Так что нарезать резьбу с крупным шагом на тонком диаметре возможно.

Но это так, отступление от именно резьбовых соединений.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Alice Tracy

у меня разрыв шаблона. то есть шаг резьбы не зависит от диаметра?. я была уверена что шаг пропорционален диаметру и 1 или полтора это безразмерная величина

Увы :)

Шаг - это расстояние с миллиметрах между витками резьбы. Стандартный шаг - это шаг, в определенной пропорции выбранный стандартным для каждого диаметра (как я уже писал, для резьбы М6 стандартный шаг - 1 мм), но на том же диаметре шаг может быть больше и меньше стандартного.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
kylan
Стандартный шаг - это
Не что иное, как основной шаг. Нет в машиностроении понятия стандартный шаг.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
kvaky

а ведь я по образованию инженер-механик... :confusion:  и училась хорошо... наверное про резьбы было скучно

а бывают в широкой продаже метчики и плашки для такой резьбы?

Конструкция похожа на какую-то ось.
ага, крепление педальки орбитрека. купила б/у ну и конечно без опыта не посмотрела что гайки одной не хватает. это незаметно, т.к. на рычаге педали тоже резьба. и вот сын катался-катался и ничего, а как мама взгромоздилась, так и педалька дала крен, и резьба помялась - все не слава богу

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Sano

думаю проще токарям отдать чтобы сделали копию

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
kvaky

ура!! он 1,25 и метчики такие есть и плашки. только он оказался 12 а не 14.

а вот что странно, я померила тот стандартный болт, он 12 и шаг 2. а судя по наборам плашек основной шаг для диаметра 12 - это 1,75. как так? на болт гайки налезают хорошо купленные первые попавшиеся


думаю проще токарям отдать чтобы сделали копию

да вряд ли. найти токарей, отвезти им образец, заплатить за болванку и работу. потом еще поехать забрать.

повезло что болт правый. на другой педали левый. для него плашка была бы дороже кажется в пару раз
