Техническая инфотека. Никаких вопросов только информация.

Recommended Posts

Справочник. Канализация GEBERIT.pdf

1.Составные части канализационной системы

2. Значение величины расхода стоков ( РС)

3. Уклон канализационных труб

4. Подземные трубопроводы, коллекторы

5. Горизонтальная разводка

6. Стояки, вентиляция

7. Фитинг - Аэратор Geberit Sovent

8. Основы проектирования

Share this post


Link to post
Share on other sites

Видеоролики на канале youtube.com по продукции Geberit

О компании Geberit
http://www.youtube.com/...vaQlmsX8OSXw

Встроенному бачку Geberit 50 лет!

http://www.youtube.com/...=qyfF81yCPVs

Что такое монтаж перед стеной (prewall)?
http://www.youtube.com/...=zLr43uTfgSs

Geberit Sigma Платтенбау
http://www.youtube.com/...OSXw&index=5
Geberit Delta Платтенбау
http://www.youtube.com/...vaQlmsX8OSXw

Geberit Delta и Sigma – разборка бачков
http://www.youtube.com/...ure=youtu.be

http://www.youtube.com/...ure=youtu.be

UP720 монтаж бачка
http://www.youtube.com/...=X5mvT-Eipic

UP720 демонтаж внутренних устройств
http://www.youtube.com/...=8DOefOKFVG0

Демонтаж внутренних устройств смывного бачка UP172
http://www.youtube.com/...=D1YpYAfsnLk

Демонтаж арматуры встроенного бачка
http://www.youtube.com/...=o5aTF7Ijtn0

Демонтаж арматуры бачка Delta
http://www.youtube.com/...=0rLP_2cD0DU

Демонтаж арматуры бачка Sigma
http://www.youtube.com/...=xKAfiyg8f0g

Монтаж бачка Duofix UP172 (узкий бачок)
http://www.youtube.com/...=268MC-kNDpQ

Монтаж Duofix Sigma
http://www.youtube.com/...=-DV7OhBg-2k

Монтаж Duofix Delta в гипсокартон
http://www.youtube.com/...=Izh1u-ZomPA

Монтаж Duofix Kappa (Omega) высотой 82см
http://www.youtube.com/...=sbAtDWJL1uA

Монтаж узкого бачка Sigma и специального колена в виде S
http://www.youtube.com/...=lNR3_eh5XVI

Монтаж Kombifix Sigma UP720
http://www.youtube.com/...=ayJaPNIUs6I


Монтаж Kombifix Sigma UP320
http://www.youtube.com/...=kKNGvhpOsKw

Монтаж клавиши Sigma
http://www.youtube.com/...=HB2RD21PalE

Монтаж клавиши Delta
http://www.youtube.com/...=12bzICKV96I

Sigma 60 (Монтаж)
http://www.youtube.com/...=i5MeN70jyw0

Sigma70 - как она работает
http://www.youtube.com/...=NZTKa-guFew
Sigma70 – монтаж
http://www.youtube.com/...=8vSRGLhNr2k

Sigma80
http://www.youtube.com/...=mDwew4q6wrk
Sigma80 монтаж
http://www.youtube.com/...=tR-c6jQ9zKA

Обслуживание наливного клапана бачков Sigma
http://www.youtube.com/...=Xs6phVOSMLM

Как соединить канализацию 100 мм и 110 мм (для инсталляций 457.570 и 111.333)
http://www.youtube.com/...=mm3vQLMrVII

Монтаж канала для душа
http://www.youtube.com/...=7ALrci3_1Po

Монтаж трапа в стену (I поколение)
http://www.youtube.com/...=nZrx9vjDEro

Монтаж трапа в стену (II поколение)
http://www.youtube.com/...=fTOXPtlo908

Монтаж панели для создания уклона в полу к трапу в стене
http://www.youtube.com/...=QaF9iOE6bnI

Профиль для сбора воды в трап в стену
http://www.youtube.com/...=B96K9Q3BhUY

Что такое CleanLine
http://www.youtube.com/...=rXQePABVSWk

Как монтировать канал CleanLine60
http://www.youtube.com/...=nTtlXczViLc

Что такое Geberit AquaClean
http://www.youtube.com/...=xXLhBkqRQWc
AquaСlean Sela
http://www.youtube.com/...=_hLhzXmv5TA

Монтаж AquaСlean Sela
http://www.youtube.com/...=wkzEB0coLq8

Что такое Duofresh
http://www.youtube.com/...=DGkVcWrA-KQ

Монтаж Duofresh
http://www.youtube.com/...=OCkmzTRZrvk

Что такое Монолит Плюс
http://www.youtube.com/...=iQYtDEj81c4

Монтаж Монолит Плюс
http://www.youtube.com/...=NhALOUFllHM

Монтаж Монолит для умывальника
http://www.youtube.com/...=01itEeCwv2Q

Монтаж Монолит для напольного унитаза (выпуск в стену)
http://www.youtube.com/...=ssWJ3MrC6gs

Монтаж Монолит для подвесного унитаза (выпуск в стену)
http://www.youtube.com/...=spDW0e8t-4g

Монтаж Монолит для напольного унитаза (выпуск в пол)
http://www.youtube.com/...=HpID5KIhnwM


Обслуживание отсекающего вентиля
http://www.youtube.com/...=zJKcH2YAzE4

Монтаж бесконтактного смыва писсуара
http://www.youtube.com/...=H_32i-lcsUQ

Монтаж бесконтактного смесителя HyTronic85 86 Engl
http://www.youtube.com/...=GlA3xuMphLM

Новый источник питания смесителя
http://www.youtube.com/...=QqVfdHCTIwU

Слив перелив для ванн PushControl
http://www.youtube.com/...=vrsByjCOUQ8

Монтаж смывного клапана для керамических бачков
http://www.youtube.com/...=VHvTwj0vcZY

Geberit пневмокнопка type 10 монтаж в мебель
http://www.youtube.com/...=i0CzTruf0dI

Пневмокнопка type 10 монтаж в стену
http://www.youtube.com/...=D7SJY4VbVog

Инсталляция для биде
http://www.youtube.com/...=T91HWfnZuyo

Диаметр канализации и смыв объемом 4,5 л бачком UP320
http://www.youtube.com/...=vrmr8yZs_K0

Монтаж комплекта арматуры Typ 290 в керамический бачок
http://www.youtube.com/...=HMnuSW4BY2Y

Совмещение смыва пневматического и механического
http://www.youtube.com/...=9VWjIHMIx74

Монтаж пневмокнопки в бачок Delta
http://www.youtube.com/...=MxE8y27FOqA

Mонтаж пневмокнопки в бачок Sigma
http://www.youtube.com/...=zgoNmQwVRNY

Трубопроводные системы
.
Geberit Pluvia - описание
http://www.youtube.com/...=9Tpl258GhBE

Сравнения Pluvia и самотечной системы
https://www.youtube.com...=0mZjTH_i-R4

http://www.youtube.com/...=67AtR5JvV5E

Как работает воронка Geberit Pluvia
http://www.youtube.com/...=T3HtF09E6QQ

Монтаж воронки Geberit Pluvia
http://www.youtube.com/...=-YKQBWiuBAs

Монтаж воронки Geberit Pluvia для битумных кровель
http://www.youtube.com/...=4j_jYGL0oKU

Монтаж воронки Geberit Pluvia для желобов
http://www.youtube.com/...=C8XwdhP7w8w

Сварка встык ПНД
http://www.youtube.com/...=6Dw_GxmbPlY

Сварочный станок Media
http://www.youtube.com/...=1-ZFrpJFIek

Сварочный станок Universal
http://www.youtube.com/...=fn9P2b-crMc

Silent PP функциональность и дизайн
http://www.youtube.com/...=tPjbSdD5tFw

Silent PP великолепная гидравлика
http://www.youtube.com/...=plG4ImtHXjQ

Silent PP возможности стыковки
http://www.youtube.com/...=oXVMHt9mde4

Geberit Mapress

Mapress Image
http://www.youtube.com/...=VFd6HsoDWKY

DontStress
http://www.youtube.com/...=tLM_YdpFQI8

Mapress углеродистая сталь : урок по монтажу
http://www.youtube.com/...=7M4Wo6Tz-JE


Mapress нержавеющая сталь: урок по монтажу
http://www.youtube.com/...=NhGGu7DqwNE

Mapress большие диаметры
http://www.youtube.com/...=lCXzyaSA2nE

http://www.youtube.com/...=1BxehlhoZF8

Share this post


Link to post
Share on other sites

Практика эксплуатации канализационного оборудования HL в России.

Скорость испарения воды из сифона при комнатной температуре в среднем составляет 1мм в сутки, т.е. высоты гидрозатвора 50мм хватит приблизительно на 30-35 дней. Потому как при остающихся 15-20 мм воды в гидрозатворе начинает появляться зазор, через который ядовитые канализационные газы начнут попадать в помещение.

Практика эксплуатации трапов и сифонов HL в России.pdf

Share this post


Link to post
Share on other sites

Сложность выбора - латунь или бронза ???

Огонь, вода и медные трубы или эволюция латунной сантехники

(0)(4158)(5)

Опубликовано в журнале СОК №8 | 2016

Автор публикации Густав Райш. Технический специалист компании Profactor Armaturen GmbH

Эволюция профессиональной инженерной сантехники, как ни странно, исторически связана с кровельным материалом, которым с давних времен покрывают крыши домов в странах Европы. Более 200 лет назад керамическую черепицу стали заменять медной. Цветному металлу находили новое применение.

Эволюция профессиональной инженерной сантехники, как ни странно, исторически связана с кровельным материалом, которым с давних времен покрывают крыши домов в странах Европы. Более 200 лет назад керамическую черепицу стали заменять медной. Цветному металлу находили новое применение. Немецкие ремесленники экспериментировали с медью, плавили и добавляли в неё разные ингредиенты. Так, появились сплавы с высокой коррозийной стойкостью, именно они стали предтечами латуни – основного материала, применяемого в сантехнической арматуре.

Медь спустилась с крыши

Во многих европейских странах стоят старые дома с позеленевшими крышами. Этот налёт образуется из-за коррозии внешней стороны медной черепицы, покрывающей крышу. Часто зелёные кровли соседствуют с красными, собранными из керамических плиток. Такую черепицу до сих пор изготавливают из обожженной глины, как это делали ещё во времена Античности, а вот медный аналог появился в Европе в XVIII веке. За короткое время не только кровельщики, но и другие мастера оценили преимущества черепицы из меди, которая в 4 раза легче керамической.

Со временем медная кровля покрывается слоем зеленой патины из-за атмосферных воздействий. Однако внешняя коррозия не снизила прочность крыши, а лишь увеличила её. Чем толще становился слой патины, тем лучше она сопротивлялась ветру, перепадам температуры, влажности, осадкам. Коррозия образовывала на медной поверхности своего рода защитную броню. На некоторых старых домах в Германии за 200 лет слой патины нарос до 0,5 см!

В отличие от других металлов, медь изнутри не подвержена коррозии. Поэтому с годами медная кровля становится прочнее и не теряет герметичности. Немецкие кровельщики подсчитали, что срок службы медной крыши может достигать 800 и более лет.

Исторический обзор, проведенный специалистами немецкой компании PROFACTOR Armaturen GmbH, выявил, что в середине XVIII века в Германии и Англии активно проводились эксперименты с металлами. Медь плавили, добавляли легирующие элементы, чтобы получить более прочный сплав с высокими антикоррозийными свойствами. И вот, вычислив правильную пропорцию, Джеймс Эмерсон соединил медь с металлическим цинком и получил уникальный сплав – латунь. Учёный запатентовал своё открытие в Англии в 1781 году. Латунь быстро распространилась в Британии и за её пределами. Долгое время в европейских странах и России новый сплав изготовляли в цехах в небольшом количестве, используя примитивное оборудование. С тех пор латунь прошла тернистый и длительный путь эволюции.

Восхождение латуни

До ХХ века латунь не производили промышленным способом. Была востребована простая латунь, которую изготовляли из двух элементов – меди и цинка. Этого вполне хватало для удовлетворения ограниченных потребностей, пока не разразилась техническая революция. На всех континентах начали появляться новые наземные, морские и воздушные транспортные средства. Совершенствовались системы коммуникации. Производственный бум затронул все отрасли, расширялись и модернизировались заводы и фабрики, изобретались новые станки, техническое оборудование и материалы. Простой латуни катастрофически не хватало, объемы её производства росли, сплав совершенствовали, меняли его состав и технологии изготовления.

Технологии изготовления латуни в начале ХХ века схожи с современными: медь расплавляли в доменной или шахтной печи, добавляли легирующие элементы, горячий металл разливали по формам, давали ему остыть, а затем закаливали.  Процесс закалки и сейчас происходит путём штампования или вытягивания. В настоящее время сплав обрабатывают методом холодного и горячего проката, ковки, резки, сварки.

Изначально в сплав латуни добавляли железо, магний, алюминий, свинец и другие металлы. Латунь становилась прочнее, но почему-то теряла пластичность. Технологи выяснили, что пластичность латуни снижает цинк. И чем больше в сплав добавляется цинка, тем менее пластичным он становится. Металлурги учли этот момент, и начали снижать содержание цинка в сплаве, чтобы получать пластичную латунь, которую можно использовать для ковки, горячего и холодного проката, штамповать и обрабатывать сплав разными способами. Эти новшества позволили производить более качественные сантехнические изделия, к тому же в большом объеме.

Вместе с тем выяснилось, что добавление в латунь алюминия или кремния повышает её коррозийную стойкость, а свинец (Plumbum) – антифрикционный материал, улучшает антифрикционные свойства сплава, то есть снижает коэффициент трения (от англ. friction — трение). Однако пользу свинца в латуни начали оспаривать немецкие учёные. Многие специалисты в Германии сошлись во мнении, что при соприкосновении с питьевой водой сантехника из свинцовой латуни отравляет воду токсичными солями.

Plumbum в воде – угроза здоровью

После долгих наблюдений, анализов и исследований немецкие эксперты убедились, что избыток свинца в инженерной сантехнике, связанной с водопроводными коммуникациями, влияет на состав питьевой воды и несёт скрытую угрозу. При регулярном употреблении питьевой воды с наличием солей свинца, человек подвергается серьезной опасности, ведь свинец крайне токсичен.

Поднявшие тревогу учёные в Германии оказались правы! Наиболее распространенной причиной попадания свинца в систему питьевого водоснабжения являются сами водопроводные коммуникации – трубы, заглушки, фитинги, вентили и другая сантехническая арматура, содержащая свинец. В процессе неизбежной коррозии соли свинца попадают в проточную воду, и отравляю её. Обнаружить свинец в питьевой воде человек «на глазок» не может, этот металл не имеет четко-выраженного вкуса или запаха. Увы, но свинец не исчезает из воды после её кипячения, попадая в организм человека, он уже не выводится.

Питьевая вода, конечно, может содержать свинец, но не более 0,01-0,03 мг/л. Это максимально допустимая норма! Однако её превышение приводит к острым и хроническим отравлениям. Они развиваются при регулярном употреблении воды с токсичными солями. Свинец откладывается в тканях, поражает центральную и периферическую нервную систему, кишечник, почки, снижает умственную и физическую активность. Наиболее серьезным последствиям отравления свинцом подвержены дети и беременные женщины.

Чтобы предупредить подобные явления и предотвратить столь страшные последствия отравления солями свинца, ещё в 2003 году в Германии были приняты специальные «Положения о системах питьевого водоснабжения» и введены жесткие требования по снижению содержания свинца в питьевой воде. С этого момента в Европе начали активно развиваться бессвинцовые технологии - Lead-Free (без примесей свинца). Через 10 лет, то есть 1 декабря 2013 года, в Германии ещё больше ужесточились условия по контролю и снижению токсичного металла в системах питьевого водоснабжения.

Согласно «Положению о системах питьевого водоснабжения», во всех системах водоснабжения в Германии с 2003 года устанавливается арматура, соответствующая следующим требованиям:

Арматура из медно-цинкового сплава (латунь) с содержанием свинца ≤3,5% и содержанием мышьяка ≤0,15%. Данное требование также действует в отношении латунных изливов кранов в соответствии с DIN 3523.

Арматура и соединения труб из медно-цинкового сплава с содержанием свинца ≤ 2,2 % и содержанием мышьяка ≤ 0,1 %.

Арматура из медно-оловянно-цинкового сплава (бронза) с содержанием свинца ≤ 3,0 % и содержанием никеля ≤ 0,6 %.

Новые бессвинцовые сплавы

Допустимое содержание свинца в питьевой воде в Германии составляет не более 10 мкг/л. Этот показатель был утверждён немецким правительством в 2013 году. Что интересно, ещё в 2003 году данная норма находилась на уровне 25 мкг/л. За 10 лет борьба со свинцом в Германии стала более жесткой и его норма в питьевой воде снизилась на 15 пунктов, то есть с 25 до 10 мкг/л.

Ограничение нормы содержания свинца в питьевой воде затронуло все немецкие производственные предприятия, занимающиеся изготовлением продукции для систем питьевого водоснабжения. Они были вынуждены отказаться от большей части латуни с содержанием свинца, и дружно перешли на бессвинцовые сплавы, их называют Pb-free. С 2013 года сантехническая арматура от труб до фитингов, производящаяся в Германии для водопроводных нужд, практически не содержит свинец.

Не смотря на то, что свинец в Западной Европе стал «персоной нон грата», небольшая доля этого металла все-таки необходима для сохранения механических свойств в ходе обработки латуни. Оставить свинец в некоторых сантехнических изделиях помогли новые сплавы, разработанные в Германии по стандарту DIN 50930-6. Его приняли 1 августа 2001 года с обозначением: «Коррозия металлических материалов под воздействием воды внутри труб, резервуаров и приборов». Уже тогда, согласно нормативу DIN 50930-6, немцы начали искать и разрабатывать новые сплавы со сниженным содержанием свинца, чтобы они заменили устаревшую латунь с содержанием токсичного металла.

За последние годы европейские металлурги  значительно увеличили производство сплавов Pb-free и бессвинцовой латуни, которая стала пользоваться большим спросом не только в Германии, но и других странах Европы. Потребители Pb-free обратили внимание, что сплав имеет более высокие технические свойства, чем латунь с множеством примесей. Например, бессвинцовый сплав более устойчив к воздействию соленой морской воды. Он совершенно безопасен и может использоваться в системах питьевого водоснабжения. Кроме того, бессвинцовая латунь нашла широко применение в производстве деталей для телекоммуникаций, бытовой техники, электроники, коннекторов (электрических соединителей) и другой аппаратуры.

Бессвинцовую или простую латунь также называют «двойной», так как она содержит всего два компонента – медь и цинк. Как правило, двойную латунь маркируют буквой «Л» и цифрой, которая обозначает процентное содержание меди: Л63, Л68, Л75, Л80, Л85, Л90, Л96. В тоже время, доля цинка в простой латуни определяется по остатку на 100%. Если в сплаве Л96 содержится 96% меди, то оставшиеся 4% - это цинк.

Необходимо отметить, что изъятие из латуни свинца осложнило процесс обработки и резки сплавов Pb-free. Небольшое количество свинца добавлялось в латунь для того, чтобы обеспечить наилучшую обработку металла при резке. Отсутствие Pb повлекло за собой революционные изменения устоявшегося за годы технологического процесса. Европейским предприятиям пришлось задуматься над усовершенствованием оборудования, отвечающего за обработку и резку сплавов Pb-free. Потребовалось разработать новые технологии, модернизировать режущие инструменты, наладить новое оборудование, переобучать мастеров и дополнительно повышать их профессиональный уровень. Трудоемкость обработки бессвинцовой латуни значительно увеличилась, соответственно возросла себестоимость изготовления изделий из сплавов Pb-free. По сравнению с изделиями из свинцовой латуни стоимость бессвинцовых аналогов в 2-3 раза выше.

Свинцовая латунь не сдаёт позиции

Если к свинцовой латуни в Западной Европе относятся предвзято, то в других странах мира она остается самым распространенным и широко-потребляемым на рынке сплавом, в том числе в водопроводной системе.

Главные качества свинцовой или специальной латуни – лёгкая обработка и резка. Помимо меди и цинка эти латуни содержат разные легирующие элементы, их маркируют дополнительными буквами и цифрами. Причем, процент Pb в свинцовой латуни может варьироваться. Однако, согласно международным нормативам, свинец не должно превышать в сплаве 3%, если он предназначен для изготовления водопроводной арматуры. Например, для изготовления корпусов кранов немецкая компания PROFACTORArmaturen GmbH использует марку латуни CuZn40Pb2 (CW617N), утвержденную DIN. В этом сплаве, как видно по маркировке, Pb составляет всего 2%, Zn – 40%, а Cu – 58%. Этот сплав не деформируется от воздействия высоких температур, достаточно устойчив к низким температурам, подходит для любого типа обработки и прессования.

В арсенале PROFACTOR Armaturen GmbH есть латунь, которая содержит ровно 3% свинца – это CuZn39Pb3(CW614N), она также одобрена DIN. Этот сплав не деформируется от воздействия температур и подходит для обработки на станке. Немецкие металлурги создали эту латунь для изготовления шаров и штоков в шаровых кранах, которые непосредственно связаны с водопроводной системой и отвечают нормам содержания свинца.

Свинцовая латунь обладает повышенными эксплуатационными свойствами, её используют при производстве вентилей, шаровых кранов, фитингов, тройников, радиаторных клапанов, фильтров грубой очистки, коллекторных групп и т.д. Полностью исключить такую латунь в применении в водопроводной арматуре, на сегодняшний день, невозможно. Лишь четыре страны активно работают в рамках добровольной гармонизации гигиенических требований к продукции, контактирующей с питьевой водой – это Германия, Франция, Нидерланды и Великобритания. Они используют стандарт DIN 50930-6 и заменяют свинцовую латунь на бессвинцовые сплавы. Это довольно дорогостоящая процедура, так как изготовление сантехники из бессвинцовых сплавов обходится гораздо дороже, чем из свинцовой латуни. В условиях глобального кризиса далеко не все страны могут позволить себе столь дорогое удовольствие перехода на Pb-free. Кстати, технологии Lead-Free уже вошли в моду в США, где активно начали использоваться, благо на это у американцев деньги есть!

На российском рынке сантехническая арматура из Pb-free встречается редко. Чаще в России попадается контрафактный сантехнический товар из Китая, в котором количество свинца зашкаливает и не поддается измерению. В этой связи, российскому потребителю следует обращать внимание и хорошо разбираться в маркировке латуни, чтобы избежать приобретения подделок с высоким содержанием токсичного металла.


Источник:    https://www.c-o-k.ru/ar...y-santehniki

  • Like 3

Share this post


Link to post
Share on other sites

HERZ Оборудование для систем водоснабжения.pdf      файл 8МБ

а так же в этом буклете рассматриваются такие темы

 Питьевая вода, техническая вода - Жесткость воды - Нормы качества питьевой воды - Общие требования к системам питьевого водоснабжения

  • Like 2

Share this post


Link to post
Share on other sites

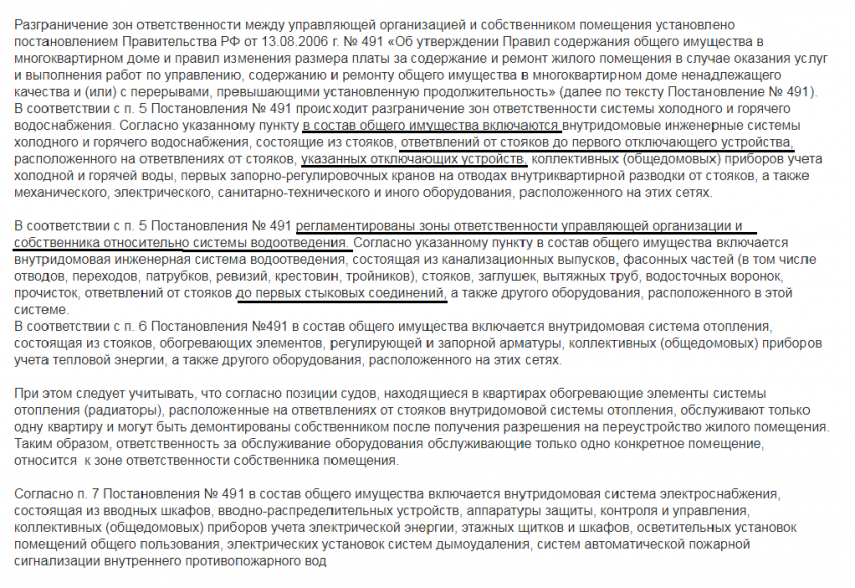

 Разграничение зоны ответственности Упр. Компании и собственника жилого помещения в РФ.

Зона ответственности.png

  • Thanks 2

Share this post


Link to post
Share on other sites

Рекомендации по проектированию системы внутренней канализации. По каким причинам не следует применять низкие сливные трапы с высотой гидрозатвора 30мм.

Gidrozatvor 30 mm.pdf

  • Like 1

Share this post


Link to post
Share on other sites

"Слесарь-сантехник" . Учебное пособие для учащихся колледжей и средних профессионально-технических училищ.

Авторы Барановский В.А.и др. . 9-е издание, дополненное и переработанное. 2010;

Слесарь сантехник.pdf

  • Like 1

Share this post


Link to post
Share on other sites

                  Описание используемых маркировок для обозначения пластиковых труб

Часто возникают вопросы по выбору нужного типа или обозначению, нанесенному на поверхность пластиковых труб для водоснабжения или отопления.

Маркировка наносится в сокращенном виде для удобства потребителя. Кроме того, в документах на производство труб, в обязательном порядке, должны быть прописаны все сведения характеризующие данную продукцию.

Эти обозначения позволяют однозначно определить назначение и допустимые характеристики конкретной трубы.

В России используют ГОСТ Р 52134-2003 "Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия".

Условное обозначение состоит из:

Сокращенное обозначения материала с указанием десятикратного значения MRS для труб из РЕ, типа сшивки для труб РЕ-Х, стандартного размерного отношения SDR через тире.

Номинальный наружный диаметр и номинальная толщина стенки трубы в миллиметрах.

Класс эксплуатации.

Максимального рабочего или номинального (для труб из РЕ и PVC-U) давления в МПа или бар.

Номера стандарта.

Для труб из РЕ и PVC-U, при необходимости, должно маркироваться надписью "питьевая".

Слова "труба".
(как правило отсутствует у импортируемых труб)

Пример условного обозначения трубы из полипропилена рандом-сополимера SDR 11, номинальным наружным диаметром 20мм, номинальной толщиной стенки 1,9 мм, класса эксплуатации 1, максимальным рабочим давлением 1,0 МПа.
Труба PP-R SDR 11 - 20 1,9 класс 1/1,0 МПа ГОСТ Р 52134-2003

Также указывают:

Указание стандарта, по которому данное изделие производится.
Указывается название и номер стандарта. Стандарт может быть международным европейским, национальным. Зачастую принимают международный или европейский в качестве национального.

Максимально допустимое давление и среда, для которой предназначена данная труба.

Данные о дате изготовления и номере партии.

Индекс происхождения сырья.

Город или страна происхождения производителя.
Обычно указывается для экспортируемой продукции.

Некоторые данные в обозначениях не всегда понятны. Это сокращенное обозначение материала труб, значения давления, MRS и SDR и другим.

Дадим пояснения.

Маркировка по используемым материалам

Полипропиленовые трубы.

Примеры обозначений:

PP-H или: PPH, PP-1, PP1

PP-B или: PPB, PP-2, PP2

PP-R или: PPR, PP-random, PPRC, PPRS, PP-3, PP3

Написание – латинскими буквами.

В России используются обозначения соответственно:

PP тип 1, ПП-Г

PP тип 2, ПП-Б

PP тип 3, ПП-Р

PP – Первая часть маркировки – сокращение от ПолиПропилен (ПП),
Вторая часть – обозначение примененного типа материала:

H – гомополимер.
Состоит из молекул созданных только из одного полимера.

В – блоксополимер.
Блоксополимер, состоит из макромолекул, где доля этилена составляет до 12%.
Обладает повышенной прочностью.

R – рандом сополимер (случайный сополимер).
Доля этилена – 2-7% и распределена по структуре макромолекул.
За счет этого наделен высокой термостойкостью. Обладают высокой прочностью и стабильностью геометрических размеров, отличной свариваемостью (это важно для соединений фитинг - труба).

Возможное использование:

PP-H: Холодное водоснабжение # Техническое водоснабжение # Вентиляция

PP-B:  Холодное водоснабжение

                               Описание используемых маркировок для обозначения пластиковых труб

Часто возникают вопросы по выбору нужного типа или обозначению, нанесенному на поверхность пластиковых труб для водоснабжения или отопления.

Маркировка наносится в сокращенном виде для удобства потребителя. Кроме того, в документах на производство труб, в обязательном порядке, должны быть прописаны все сведения характеризующие данную продукцию.

Эти обозначения позволяют однозначно определить назначение и допустимые характеристики конкретной трубы.

В России используют ГОСТ Р 52134-2003 "Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия".

Условное обозначение состоит из:

Сокращенное обозначения материала с указанием десятикратного значения MRS для труб из РЕ, типа сшивки для труб РЕ-Х, стандартного размерного отношения SDR через тире.

Номинальный наружный диаметр и номинальная толщина стенки трубы в миллиметрах.

Класс эксплуатации.

Максимального рабочего или номинального (для труб из РЕ и PVC-U) давления в МПа или бар.

Номера стандарта.

Для труб из РЕ и PVC-U, при необходимости, должно маркироваться надписью "питьевая".

Слова "труба".
(как правило отсутствует у импортируемых труб)


Пример условного обозначения трубы из полипропилена рандом-сополимера SDR 11, номинальным наружным диаметром 20мм, номинальной толщиной стенки 1,9 мм, класса эксплуатации 1, максимальным рабочим давлением 1,0 МПа.
Труба PP-R SDR 11 - 20 1,9 класс 1/1,0 МПа ГОСТ Р 52134-2003

Также указывают:

Указание стандарта, по которому данное изделие производится.
Указывается название и номер стандарта. Стандарт может быть международным европейским, национальным. Зачастую принимают международный или европейский в качестве национального.

Максимально допустимое давление и среда, для которой предназначена данная труба.

Данные о дате изготовления и номере партии.

Индекс происхождения сырья.

Город или страна происхождения производителя. Обычно указывается для экспортируемой продукции.

Некоторые данные в обозначениях не всегда понятны. Это сокращенное обозначение материала труб, значения давления, MRS и SDR и другим.

Дадим пояснения.

Маркировка по используемым материалам

Полипропиленовые трубы.

Примеры обозначений:

PP-H или: PPH, PP-1, PP1

PP-B или: PPB, PP-2, PP2

PP-R или: PPR, PP-random, PPRC, PPRS, PP-3, PP3

Написание – латинскими буквами.

В России используются обозначения соответственно:

PP тип 1, ПП-Г

PP тип 2, ПП-Б

PP тип 3, ПП-Р

PP – Первая часть маркировки – сокращение от ПолиПропилен (ПП),
Вторая часть – обозначение примененного типа материала:

H – гомополимер.
Состоит из молекул созданных только из одного полимера.

В – блоксополимер.
Блоксополимер, состоит из макромолекул, где доля этилена составляет до 12%.
Обладает повышенной прочностью.

R – рандом сополимер (случайный сополимер).
Доля этилена – 2-7% и распределена по структуре макромолекул.
За счет этого наделен высокой термостойкостью. Обладают высокой прочностью и стабильностью геометрических размеров, отличной свариваемостью (это важно для соединений фитинг - труба).

Возможное использование:

PP-H: Холодное водоснабжение Техническое водоснабжение Вентиляция

PP-B: Холодное водоснабжение Центральное и автономное отопление, включая теплые полы  Изготовление ударостойких изделий

PP-R:  Холодное водоснабжение  Горячее водоснабжение  Центральное и автономное отопление, включая теплые полы  Промышленные трубопроводы с активными средами


Также существуют обозначения для труб и фитингов из специальных видов полипропилена:

PP-Pure – полипропилен высокой чистоты

Polypure – натуральный полипропилен

PPs – не распространяет горение и выдерживает высокую температуру внутренней среды, до 95 градусов Цельсия;

PPs-el – электропроводящий полипропилен, не распространяющий горение

Применение:

Трубы с маркировкой PPs и PPs-el используют для перевозки взрывоопасных веществ, в различных технических и промышленных системах вентиляции: выхлопные, заборные вентиляционные системы, системы во взрывозащищенных помещениях, систем дегазации, шлам проводов и других.

Трубы PP-Pure и Polypure используются при необходимости в трубопроводах для транспортировки особо чистых сред: чистой и ультра чистой воды, водоочистке и водоподготовке, в фармацевтике для передачи суспензий.

                                           Отдельно опишем PPSU пластик.

PPSU - Полифенилсульфон (Polyphenylsulfone, PPSF)

Как правило применяется для производства фитингов (применительно к системам отопления, водоснабжения).

Имеет высокую ударную прочность и химическую стойкость, хорошую стабильность размеров при температурах до +180ºС, превосходную гидролизную стойкость, практически неограниченную способность к стерилизации. Материал PPSU не вступает в химическую реакцию с водой (реакцию гидролиза).

По тепловой и химической устойчивости превосходит все остальные типы пластиков.

Температурная стойкость:
PPSU-фитинги выдерживают температуру до +170° C.

Химическая стойкость:
PPSU-фитинги обладают хорошей устойчивостью к минеральным кислотам, щелочам и соляным растворам.
Также они устойчивы к моющим средствам и гидрокарбоновым (углеводородным) маслам, даже под действием высоких температур при не высоком уровне давления. Органические химикаты, за исключением кетонов, не оказывают большого влияния на PPSU-фитинги.

Не применяйте данные фитинги для сред, содержащих следующие вещества:  эфиры (например, этилацетат), ацетон метилен хлорид, трихлорэтилен, циклогексанон, хлорбензол, тетрахлорэтилен, тетрахлорэтантолуол, ксилол, бензол

                                                 Полиэтиленовые трубы.

PE – обозначение указывающее, что материал труб - полиэтилен.
Написание - латинскими буквами. В России возможно написание - ПЭ

Важно знать! Чем выше давление при производстве трубы из полиэтилена создают, тем меньшую плотность на выходе имеет сам материал. При этом страдает и прочность, материал получается менее жестким.
Простая труба из полиэтилена высокого давления не может быть использована в напорных системах. Для того чтобы передавать жидкости по ним под давлением, их низкую прочность компенсируют большей толщиной стенки и различным армированием стенки.
Полиэтиленовые изделия низкого давления имеет большую плотность, однако при этом получаются намного более хрупкими.

ПВД или ПЭВД, LDPE, ПЭНП (Полиэтилен низкой плотности) - полиэтиленовые трубы высокого давления.

ПНД или ПЭНД HDPE, ПЭВП (Полиэтилен высокой плотности)  - полиэтиленовые трубы низкого давления.

Способны выдерживать большое давление. В зависимости от марки пластика эти трубы могут выдерживать давление до 20 атмосфер. Поэтому их часто применяют для магистралей, передающих жидкости или газы, а также для напорной канализации. Температурный диапазон использования 0 - 40 °С. При нуле - ПНД стекленеет, выше 40 градусов - теряет жесткость. Малый вес трубы. Малое тепловое расширение (удлинение). При соблюдении условий эксплуатации ПНД трубы прослужат 50 лет и более. Напорные системы из ПЭ низкого давления не выдерживают больших пролётов. Поэтому для них необходимо отдельно рассчитывать опоры

Используют для передачи холодной питьевой и технической воды, для устройства коробов при прокладке электрических сетей.

Стандарт производства для ПНД труб в России - ГОСТ 18599- 2001 "Трубы напорные из полиэтилена. Технические условия". Данный ГОСТ учитывает требования международного стандарта ISO 4427.1996 "Трубы полиэтиленовые для водоснабжения. Технические условия"

Маркировка (примеры) - PE 63, PE100

Также различают полиэтилен среднего давления.
Обозначение: ПСД или ПЭСД

                            PE-X или PEX, ПЭ-С, СПЭ, ПЕКС – обозначение сшитого (шитый) полиэтилена.

Сшитым называют материал, где параллельные друг другу цепочки молекул дополнительно связаны между собой. Это увеличивает стойкость цепочек к смещению между собой. А соответственно повышает механические и термические качества материала.

Получают сшитый полиэтилен несколькими основными способами. Тип производства - отображают в маркировке:

PE-Xa — сшивка пероксидами (химическими препараты, которые активируются при высокой температуре).
Химический способ.
Сшивка проходит в расплавленном состоянии. Данный процесс гарантирует случайное распределение стежков сшивки по всему объему материала. А соответственно все свойства материала общие в любой его точке, вне зависимости от толщины. Обладает свойством вернуться к исходной форме после деформации - память формы.
Процент сшивки до 85% (больше лучше).

PE-Xb — Силановая (силанольная) сшивка.
Химический способ. Сшивка происходит уже после экструдера, в паровой бане, т.е. уже в твердой фазе.
Сшивка идет от поверхностей трубы, наружной и внутренней, проникая в середину стенки труб. Соответственно в середине стенки трубы процент сшивки меньше. Существует две технологии производства: "Сиоплас" (Sioplas) и "Моносил" (Monosil). Моносил обеспечивает более равномерную сшивку материала. Именно эта технология позволяет получать трубы большого диаметра для промышленной эксплуатации. К тому же она самая дешевая из трех. Соответственно и продукт получается дешевле.
Процент сшивки 65%.
PE-Xc — радиационный или электронно-лучевой метод.
Физический метод, без воздействия химикалий (химикатов), сшивают в твердом состоянии трубы.
Трубу после ее формирования пропускают через линейный ускоритель (электронно-лучевую пушку). Чем больше раз проходит труба, чем больше доза излучения - тем выше процент сшивки.
Процент сшивки до 70%.
Полное формирование сшивки труб PE-Xb и PE-Xc типов происходит через несколько месяцев после их изготовления.

При сравнении их механических свойств, можно сказать, что в общем и целом разница у них незначительна.

                                      Поливинилхлоридные трубы - PVC

PVC или ПВХ в русском сокращении.

PVC-U (НПВХ) — не пластифицированный поливинилхлорид

PVC-C (ХПВХ) — хлорированный поливинилхлорид

PVC-М — модифицированный поливинилхлорид

PVC-О — структурно ориентированный поливинилхлорид

Как правило, из подобных пластиков производят безнапорные трубы. Яркий пример использования - трубы для канализации или дренажа. Это обусловлено свойствами ПВХ.

Однако ПВХ трубы представляют собой прекрасную альтернативу полипропиленовым, металлопластиковым трубам. Их порог воспламеняемости гораздо выше, расширяемость от температуры среды гораздо ниже. Обладают высокой стойкостью ко многим агрессивным жидкостям. Поэтому используются в качестве трубопроводов в химической промышленности.

PVC-U или НПВХ трубы могут использоваться для передачи питьевой воды. При этом маркировку дополняют фразой - "питьевая".

Многослойные трубы.

Различают армированные и трубы, в конструкции которых применено несколько разных пластиков для улучшения тех или иных характеристик продукции.

Армировка труб, в основном, осуществляется двумя способами: слоем алюминиевой фольги или стекловолокна. Армирование позволяет достигнуть более высокие прочностные качества труб, повысить их надежность, стойкость к температурам и давлению и как результат эксплуатационную долговечность.

                                             Металлополимерные (металлопластиковые) трубы

AL - Армирование - алюминиевой фольгой. При их маркировке указывают или просто один из типов труб рассмотренный выше. Например, PP-R или PEX. Или с указанием среднего армирующего слоя - Pex-Al-Pex.

Также встречаются металлопластиковые трубы из разных типов пластика. Как пример - PPR-AL-PEX.

Отличия при их производстве - в способе соединения (сварки) шва фольги. Внахлест или встык. Первый проще и дешевле в производстве, но менее надежен. Также слой фольги может быть приклеен к каждому слою или просто нанесен на слой пластика.

При расположении армирования снаружи трубы, требуется обязательная зачистка в местах соединений. Это делается для устройства надежного соединения фитинга и самой трубы.

                                                       Трубы, армированные стекловолокном

FB или GF, FG - слой стекловолокна, фибра стекловолокон (FiberGlass).

И также как для металлопластиковых труб - указывается тип используемого полимера (пластика).

Основное их преимущество - армирующий слой впаян в слой пластика. В результате труба представляет собой единое целое. Соответственно и тепловое расширение у нее одинаковое по всем слоям, в отличие от металлополимерных труб.

Слой стекловолокна может быть окрашенным в разные цвета и служит для удобной идентификации трубы.

Диаметр наружный и толщина стенки трубы

Следует сразу помнить о применении в России метрической системы мер. Стандартизированные размеры наружных диаметров труб из пластиков производятся по ISO 161-1.1996 "Трубы из термопластов. Номинальные давления. Метрическая серия".

Размерный ряд стандартных размеров, в мм:
10, 12, 16, 20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000 и 1200.

Поставляемые в Россию дюймовые трубы не переводятся в стандартизованные метрические размеры, а соответственно не взаимозаменяемые, за исключением некоторых типоразмеров.

Под толщиной указываемой стенки трубы подразумевается минимально возможная толщина конкретной трубы.

Примеры маркировки: 16х2,7; 26х3; 63х6,0

SDR — стандартное размерное соотношение наружного диаметра к минимальной толщине стенки.
Безразмерная геометрическая характеристика.

С увеличением показателя SDR стенка трубы - тоньше, и наоборот, с уменьшение показателя - толщина стенки растет.

Если известна долговременная прочность MRS трубы, то значение SDR позволяет выяснить максимальное эксплуатационное давление трубы (MAOP).

S — применяют вместо SDR для маркировки некоторых серий труб. Является прямым коэффициентом пропорциональности между MAOP и SDR.

Вычисляется по следующей формуле S=(SDR–1)/2 или SDR=2*S+1.

Номинальное давление

PN — класс давления — цифры указывают на внутреннее давление среды при +20 °С, которое трубы могут гарантированно выдерживать в течение 50 лет эксплуатации.

Пример маркировки: PN8 (давление в 8 бар (кгс/см.кв.)), PN10 - давление 10 бар.

При классификации труб через PN, должны быть указаны данные по максимально допускаемым параметрам эксплуатации: рабочее давление, температура эксплуатации, срок службы.

Среда, максимальное рабочее давление

Указывают соответственно назначение данной трубы.

Например, GAZ 4 или Газ 3.

            Питьевая
Данная надпись наносится на трубы, предназначенные исключительно для питьевой воды и не допускают применения иных сред.

Обозначение MRS

Пример — PP-H 100, PP-B 80, PP-R 80

Числа соответствуют минимальной длительной прочности в МПа или Н/мм.кв. х 10, т.е. 100 = 10МПа = MRS 10.

Характеристика указывается по стандарту DIN EN ISO 12162 – MRS (Minimum Required Strength) - минимальная длительная прочность.

Определение по ГОСТ Р 52134-2003:
MRS - характеристика материала трубы, численно равная напряжению в стенке, возникающему при действии постоянного внутреннего давления, которое труба способна выдержать при нижнем доверительном интервале 97,5 % в течение 50 лет при температуре 20 °С, округленному по ГОСТ 8032 до ближайшего нижнего значения ряда R 10, если значение напряжения не более 10 МПа, или ряда R 20, если это значение более 10 МПа.

Прочие маркировки

                    EVOH

Обозначение применения слоя для предотвращения диффузии (проникновения) газа внутрь трубы. Барьерный слой изготавливается из безопасного для природы сополимера этилена и винилового спирта, состоящего из углерода, кислорода и водорода. EVOH не содержит металлов, хлора, диоксинов, способных вызвать нарушения в эндокринной системе.

Слой всего в 50 мкм на поверхности трубы предотвращает проникновение кислорода в трубу, а соответственно в разы уменьшает ржавление радиаторов, конвекторов, насосов и прочего оборудования для отопления. Увеличивает сохранность воды для горячего и холодного водоснабжения, питьевой воды благодаря защитным свойствам по предотвращению проникновению бактерий в трубу, защитой от ультрафиолетового излучению.

До недавнего времени считалось, что кислородостойкость важна только в высокотемпературных системах отопления (такие как радиаторное отопление). Однако, в низкотемпературных замкнутых системах отопления (теплые полы, панельное отопление) в кислородопроницаемых трубах (таких как PEX, PPR, PPR-FG-PPR, PP-GF-PP, PPR-GF) проникающий кислород через стенки трубы в теплоноситель, провоцирует развитие микроорганизмов, в результате стенки трубы заиливаются продуктами жизнедеятельности аэробных бактерий, и система со временем выходит их строя т.к. теряет свою пропускную способность.

Применение технологии EVOH позволяет очень значительно снизить диффузию кислорода. 100% же защиту дают только многослойные трубы со слоем из фольги алюминия.

Расположение маркировки

Маркировку наносятся на трубу, обычно с повтором через каждый метр, с одновременным указанием метража данной трубы. Делается это для удобного предпродажного учета и последующего монтажа и обслуживания.

Описывающий стандарт в России:

ГОСТ Р 52134-2003 Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления.

  • Like 2
  • Thanks 1

Share this post


Link to post
Share on other sites

Create an account or sign in to comment

You need to be a member in order to leave a comment

Create an account

Sign up for a new account in our community. It's easy!

Register a new account

Sign in

Already have an account? Sign in here.

Sign In Now

Or sign in with one of these services



  • Our picks

    • Стойка для струбцин
      Струбцины, обязательный инструмент в мастерской.

      Есть поговорка что струбцин много не бывает, аксиома даже.

      Об струбцинах потом, а сейчас об их удобном хранение.

      Вообще хранить их проще простого, закинул под верстак и лежат они там, прокатывало такое, пока их было мало.

        • Like
      • 7 replies
    • Биокамин своими руками
      Биокамин своими руками
      Вступила в голову блаж, сделать дома камин. Тыкая ссылки в поисковике, нарвался на рекламу биокаминов.
      Без дыма, без золы, живой огонь, итд... Заинтересовало млин!!!

      • 187 replies
    • Вступление
      Чтоб не путать с блогом по изготовлению изделий из дерева, создам отдельный блог про мастерскую.

      Мастерскую мечты,  можно конечно сказать моей мечты, но пусть будет общей мечты. Думаю что многие хотели бы чтоб было какое то местечко , у кого то оно уже есть, чтоб разложится с инструментом, что то покумекать, приварить и приколотить, и ни кто,  не мешал в этом ответственном деле ))).




        • Like
      • 2 replies
    • Брак -Левак -Косяк
      Эта тема-предупреждение
      "Обходя разложенные грабли-ты теряешь драгоценный опыт"

      • 195 replies
    • Альбомы технических решений
      Альбомы технических решений
      Альбомы технических решений FAR
      Инструкции по монтажу сантехприборов :
      Монтажные схемы на ванны,душкабины,смесители,гидросауны, гидромассажные колонны различных производителей

        • Like
      • 70 replies
    • Первые шаги. Столешницы из слэбов
      Первые  попытки что то сделать из привезенных слэбов. Хотя какие тут могут быть попытки, материал стоит денег и прав на ошибку столько сколько есть денег в кармане. Тренируйся за свой счёт как говорится.

      Поэтому каждая доска тщательно осматривается и примеривается, пословица про семь раз отмерь в действии.

      Работа сама по себе не хитрая, творческая, есть несколько досок и их нужно подобрать чтобы и красиво смотрелось и перерасхода не было. Вся подгонка в размер и подрезка делается с минимально возможным съёмом материала, по простому чутка тут отпилил , немножко  там стамеской срезал.

        • Like
      • 2 replies
    • Мебель Кантри стиля своими руками
      Покажу свою мебель, которую я сделала из дерева лично своими руками, включая резьбу. Помещение кухни у меня маленькое и такой уголок меня спасает - здесь поместилась вся моя чайно-кофейная история, а в сундуке, который служит скамейкой,  хранятся кастрюли.
      Сейчас я спроектировала остальное пространство кухни, нижние шкафы заказала в мебельной фирме, а верхние буду делать сама, продолжая тему кантри стиля.

        • Like
      • 74 replies
    • Потолок из пластиковых панелей
      Потолок из пластиковых панелей

      под конец ремонта с деньгами вообще стало туго)))) Посчитал- реечный "суперхром" на потолок моей ванной будет стоить порядка 4000 рэ, а просто из пластиковых панелей 1, 5 тыщи. Заметна разница, аднака)) А потолок этож не теплый пол- можно и заменить потом. Я к тому, что мне эти панели вообще не очень нравятся. Так вот, собственно, вопрос: собираюсь как и для ГКЛ делать каркас из ППН и ПП. Только вод для панелей: ЧТО И С КАКИМ ШАГОМ???

      • 26 replies
  • Google рекомендует

×
×
  • Create New...
