Перейти к решению Решено Technik-san,

Рекомендуемые сообщения

По какой причине слив конденсата с кондиционеров нельзя подключать напрямую к канализации ?

Во первых - вот выдержка из Норматива :


8.2.10. Отвод воды в систему канализации следует предусматривать с разрывом струи (не менее 20 мм от верха приемной воронки) - по заданию на проектирование от: технологического оборудования для приготовления и переработки пищевой продукции; оборудования и санитарно-технических приборов для мойки посуды, устанавливаемых в общественных и производственных зданиях; спускных трубопроводов бассейнов; от вентиляционного оборудования (воздухоохладителей, камер орошения, сплит-систем и др.)

Очень полезная статья на эту тему:

Сифоны для кондиционеров.pdf

Ссылка на комментарий
Поделиться на другие сайты

  • 3 недели спустя...
Ссылка на комментарий
Поделиться на другие сайты

  • 6 месяцев спустя...

Демонстрационный видеоролик процесса слива и распределения потоков внутри канализационной трубы в зависимости от диаметров и типа врезок в стояки.

Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...

Новая фишка от производителей кранов. Может кому не новая, а я впервые напоролся. Кран поставляется в закрытом виде. Внутренний объём шарика чем-то надут. При первом открытии кран произносит громкий "чпок" :)

Никаких вопросов. Только информация :)

Ссылка на комментарий
Поделиться на другие сайты

  • 3 месяца спустя...

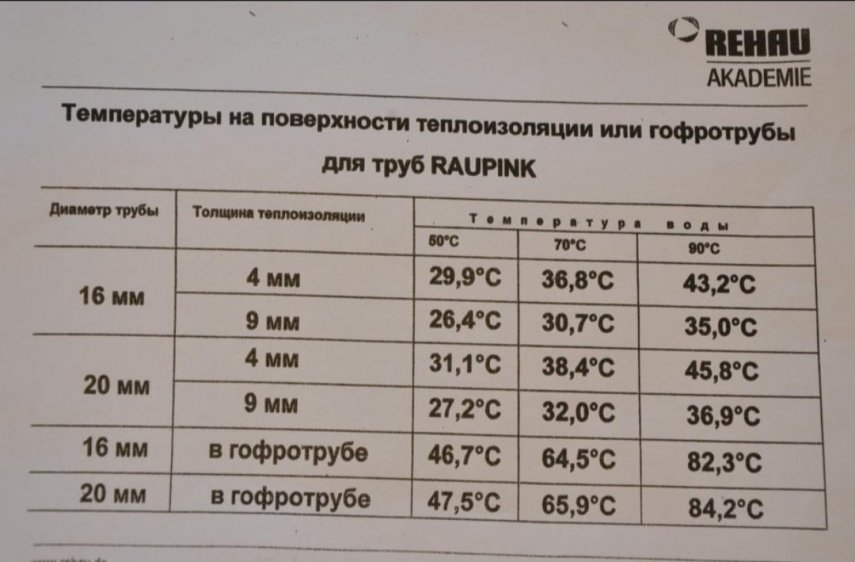

Поделюсь полезной информацией по температуре на внешней поверхности трубы в зависимости от толщины утеплителя.


Ссылка на комментарий
Поделиться на другие сайты

  • 2 месяца спустя...

ГЕРМЕТИЗАЦИЯ ТРУБНЫХ РЕЗЬБОВЫХ СОЕДИНЕНИЙ


Для штуцеров и соединений газовой, водопроводной и канализационной арматуры применяется дюймовая резьба Витворта BSW, которая соответствует ГОСТ 6357-81 на трубную цилиндрическую резьбу. Эта резьба рекомендована к замене на резьбу ISO.

Американская Национальная Трубная резьба NPT, применяемая для штуцеров и присоединений, соответствует ГОСТ 6111-52 на коническую дюймовую, также как и Британская Стандартная Трубная Коническая резьба BSPT соответствует ГОСТ 6211-81 на трубную коническую резьбу.

Для предотвращения утечки газов и жидкостей через фитинги трубных соединений необходимо обеспечить герметизацию резьбы. Для решения такой задачи применяют различные типы уплотнений. Рассмотрим достоинства и недостатки этих способов:

Льняная прядь со свинцовым суриком на олифе до сих пор очень распространенный способ в нашей стране. Практически на этом методе базируется весь монтаж водопроводов, систем отопления и газопроводов, поскольку так указано в СниП для сантехнических систем и для газоснабжения. Нередко используется железный сурик, который, в отличие от свинцового сурика, не защищает поверхность резьбы стальных фитингов от коррозии. Так же известна подмена такого вида уплотнения на "сухую прядь ", то есть безо всякой краски, что вызывает значительную коррозию резьбы.
Достоинства: невысокая стоимость и доступность материалов для уплотнения. Прочная фиксация, как за счет большого усилия возникающего при затяжке, так и за счет адгезии после высыхания олифы.
Недостатки: необходимость профессиональных навыков для обеспечения качественной сборки соединения. Большие усилия затяжки фитингов при сборке, с опасностью разрушения деталей. Метод грязных рук и испачканного инструмента. При уплотнении систем отопления со временем наблюдается тепловое разрушение волокон льна приводящее к утечкам. Затрудненный демонтаж соединения, как правило, с подогревом фитингов до температуры выгорания льна.

Незатвердевающие пасты являются удобным и несложным методом герметизации соединений труб. Такие уплотнения представляют собой вязкий продукт, на основе синтетических смол, масел и наполнителей. Используется специально в конкретных случаях при определенных режимах работы.
Достоинства: смазка поверхности резьбы и защита от коррозии. Предотвращает заедание в резьбе при сборке. Простота сборки фитингов, легкий демонтаж. Технологичный и удобный метод для соединений трубопроводов низкого давления.
Недостатки: уплотнение надежно до определенного давления. Превышение давления вызывает постепенное выдавливание уплотнения из резьбового зазора. Отсутствие прочной фиксации соединения и низкая стойкость в некоторых средах. Не применяется для герметизации соединений с очень малым резьбовым зазором.

Герметики на основе растворителей являются высыхающими пастами. Метод герметизации резьбовых соединений логичный с технической точки зрения. В нашей стране широко применяется совсем недавно, и обычно совместно с льняной прядью, что снижает технологичность метода.
Достоинства: обеспечивает смазку резьбы. Состав высыхает в зазоре и приобретает устойчивость к выдавливанию из зазора под давлением. Хорошая фиксация соединения.
Недостатки: при большом зазоре резьбы возможность усадки герметика в процессе высыхания, вследствие испарения растворителя. Может потребоваться дополнительная подтяжка фитингов.

Лента ФУМ: лента из тонкой фторопластовой пленки. Широко распространен благодаря тому, что в последние годы без труда можно приобрести этот материал, который еще три десятилетия назад являлся остро дефицитным.
Достоинства: легкость свинчивания фитингов, благодаря антифрикционным свойствам. Отличная химическая стойкость. Может применяться для уплотнения в среде кислорода.
Недостатки: неудовлетворительная надежность герметизации. При температурных подвижках трубопроводов, особенно характерных для систем с горячей водой, происходит выскальзывание ленты из зазора резьбы, что приводит к утечкам. Метод не пригоден для уплотнения соединений, подвергающихся вибрациям. Низкая надежность уплотнения фитингов с невысоким качеством поверхности трубной резьбы, а также при уплотнении трубных резьбовых соединений диаметром более 3/4 дюйма.

Универсальная нить для уплотнений: нейлоновый шнур, пропитанный специальным герметизирующим составом («Унилок», «Локтайт 55» сделанные в Евросоюзе, подмотка для труб «Рекорд» изготавливаемая в России).
Преимущество: самый технологичный метод уплотнения в настоящее время. Очевидная простота применения и высокая надежность уплотнения при низкой стоимости материала. Этот продукт разработан для такой области применения, как водопровод холодной и горячей воды, теплосети с температурой до 130°С, трубные соединения систем подачи природного газа, сжатого воздуха. Материал можно использовать на мокрой резьбе или при низкой температуре воздуха, когда использование других способов не технологично.
Недостатки: непригодность для уплотнений работающих в среде кислорода, нефтепродуктов, необходимость получения шероховатости на поверхности резьбы в случаях очень гладкой поверхности, ограниченность использования при уплотнении резьбовых соединений труб большого диаметра.

Анаэробные клеи – герметики: это жидкие продукты различной вязкости, способные длительное время оставаться на воздухе в стабильном состоянии без изменения свойств. Но когда эти составы попадают в узкие зазоры между металлическими поверхностями, то там, в отсутствие кислорода воздуха и под влиянием металла, быстро полимеризуются без усадки, образуя прочную, твердую, термореактивную пластмассу, заполняющую резьбовой зазор. В результате обеспечивается надежная герметичность независимо от рабочего давления и усилия свинчивания соединения. Такое свойство анаэробов отвердевать только в небольшом зазоре, является ценным, так как не засоряются рабочие каналы и седла клапанов, а избытки клея остаются жидкими на открытой поверхности и легко удаляются.
Преимущества:
• предельная простота применения;
• легкость сборки благодаря смазывающим свойствам состава;
• уплотняют резьбу независимо от усилия свинчивания;
• способность работать при больших давлениях вплоть до разрыва трубы
• обеспечивают обусловленное усилие срыва при отворачивании при демон¬таже;
• не твердеют на открытой поверхности, излишки продукта легко уда¬лить;
• лучшая экономическая эффективность сочетания "цена-надежность".
Недостатки:
• не пригодны для уплотнений, работающих в среде кислорода и сильных окислителей;
• не рекомендуются для применения в соединениях диаметром более М80 (Труб З").
• не применяют при пониженных температурах, вследствие замедления полимеризации,
• используются только на сухой уплотняемой поверхности резьбы.



Особенности анаэробных клеев для герметизации резьбовых соединений

Анаэробные клеи-герметики это широкий ряд готовых к употреблению продуктов, поэтому при выборе необходимого продукта необходимо заранее знать и учитывать различные факторы, оказывающие влияние на работу соединения в течение срока его эксплуатации. Поскольку соединения должны оставаться герметичными при сильнейших вибрациях, воздействии среды, колебаниях давления и температуры, то необходимо, чтобы герметики полностью заполняли уплотняемый зазор. Выбирая нужную марку анаэробного герметика необходимо учитывать диаметр резьбы: состав, разработанный для резьбы диаметром 8-10 мм, не может применяться на 80 мм фитингах, так как у этих соединений различный зазор в резьбе и поэтому требуются продукты различной вязкости.

Очистка поверхности резьбы от масла, грязи, и влаги необходима для того, чтобы герметик имел смачивающую способность для покрытия резьбовой поверхности. Если нанести каплю жидкости (клея или воды) на поверхность, и она собирается в шарик, то, поверхность необходимо очистить, пока жидкость не станет растекаться на поверхности. Отдельные марки анаэробов могут наноситься на слегка замасленную поверхность резьбы.

Анаэробные герметики легко наносить вручную непосредственно из флаконов. При больших объемах работ по уплотнению, применяют устройства различной конструкции, от простых ручных дозаторов до полуавтоматических и автоматических установок. При сборке соединений труб с цилиндрической или конической резьбой, герметик наносят как на наружную, так и на внутреннюю поверхность резьбы.

Различные марки анаэробных продуктов имеют различную скорость первичного схватывания, обеспечивающего монтажную прочность соединения: от 3-5 минут до нескольких часов. Это позволяет решать различные технологические задачи, в одних случаях требуется быстрый монтаж, в других – последующая регулировка положения соединяемых деталей.

Анаэробные составы обеспечивают простой демонтаж при ремонте, вследствие отсутствия коррозии и задиров в резьбе. Хотя отвердевший в зазоре пластик обладает стопорящим свойством, демонтаж фитингов осуществляют с помощью обычных инструментов.

Отвердевшие пластмассы не токсичны, поэтому анаэробы используются в пищевой промышленности многих стран.

Большинство анаэробных герметиков способны выдерживать рабочие температуры от -55 до +150°С. Кратковременное воздействие более высоких температур не оказывает существенного влияния на герметизирующие свойства продукта. Существуют составы способные выдерживать температуру до 200°С и выше.

Итак, следует учитывать следующие факторы при выборе анаэробного продукта:
• требуемая химическая стойкость к рабочей среде;
• ограничения по максимальному диаметру соединяемых труб;
• величину зазора в резьбе соединения;
• условия демонтажа;
• время полимеризации клея-герметика.

Стоимость анаэробных клеев-герметиков может превышать в отдельных случаях стоимость других уплотнителей. Однако, по надежности они существенно превосходят все другие методы и эти затраты являются минимальными по сравнению с возможным ущербом и убытками в случае разгерметизации соединения.

В заключение обзора следует отметить, что для широкого использования самым надежным из приведенных способов уплотнения трубных резьбовых соединений, является применение анаэробных продуктов. Однако в условиях, когда температура воздуха при монтаже трубопровода ниже 15оС и при этом не используется активатор-ускоритель, или отсутствует возможность местного подогрева, а также в случае мокрой резьбы соединения вследствие протечек на запорных устройствах, применение анаэробов затруднительно.
Использование специально пропитанной полиамидной подмотки для труб, при таких ограничениях, является более подходящим методом герметизации трубопроводов с горячей и холодной водой.

Источник информации http://www.santasib.ru/articles.htm

Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...

Ржавление нержавеющей стали.

Ржавление нержавеющей стали.pdf

Ссылка на комментарий
Поделиться на другие сайты

@Technik-san, много лет имел дело только с нашей 12Х18Н10Т. Изделия работают десятилетиями. Одному баку точно лет 60 - дед сварил. Швы чайного цвета и по ним должно бы прохудиться. Но не прохудилось.

Скачал, внимательно почитаю. Если найду до чего докопаться - докопаюсь :)

Ссылка на комментарий
Поделиться на другие сайты

Особенности проектирования канализационных систем.

Борьба с шумом.

Устройство вентиляционных трубопроводов.

7203.pdf

Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...

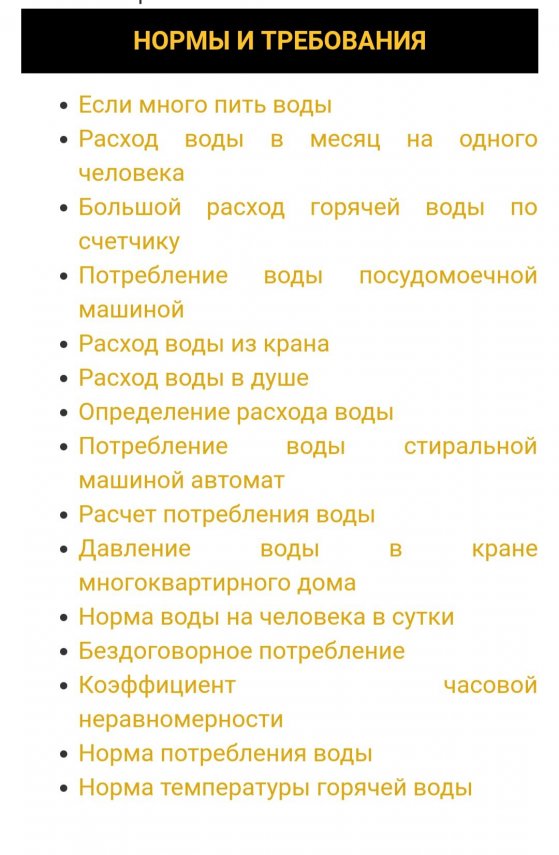

Расход воды через трубу при заданном давлении - таблица для расчета @MIUI| https://hitropop.com/vo...avlenii.html

.... и другая полезная информация на этой же странице


Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...
Ссылка на комментарий
Поделиться на другие сайты

REHAU - Карманный справочник монтажника.

Здесь много полезной информации для специалистов

https://www.rehau.com/ru-ru/rautitan

karmannik.pdf

Ссылка на комментарий
Поделиться на другие сайты

  • 2 месяца спустя...

Множественные технические решения санузлов для людей пожилого возраста и людей ограниченными физическими возможностями, а так же для инвалидов.

http://mydesignclub.inf...a-invalidov/

Ссылка на комментарий
Поделиться на другие сайты

  • 2 месяца спустя...
Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...

Арматура для ГВС и ХВС, редукторы давления, тс клапаны, антишоки

Ссылка на комментарий
Поделиться на другие сайты

@Technik-san, познавательно, конечно. Но не доработано. Взгляни любое интервью вражеского Гордона. Там под роликом обязательно имеется "оглавление" - ссылки на этот же ролик с привязкой ко времени. Ладно, журналюга, а вот для серьёзных лекций это уже правило хорошего тона. Я не силён в ютубских комментах. При случае подскажи автору об этом упущении. С надеждой на понимание, искренне Ваш :)

Конкретно в тему ветки. Уже месяц в квартире стоят регулируемые предохранительные клапаны со сливом в кухонный гусак. Хозяйка сказала, что гусак периодически плюётся. Не сильно. Не часто. На другом объекте я закончил монтаж вводного узла. Всё открыл, решил подежурить у манометров и офигел! Давление 2,5 хол. и 5 гор. А ударчики прилетают такие, что манометры шкалит! И часто прилетают. Придётся втыкать предохранительные.

Ну, ты полностью в курсе. А люди не очень. Если инфа какая будет - скидывай. Заранее благодарен :)

Ссылка на комментарий
Поделиться на другие сайты

@steamroller - с автором ролика я лично знаком с 2007 года, пересекались на нескольких объектах как подрядчики и сомневаться в его компетенции за это время у меня не было повода.

Ссылка на комментарий
Поделиться на другие сайты

  • 1 год спустя...

Много полезной технической информации о продукции ТЕСЕ

https://www.tece.com/ru...ii-po-sborke

Ссылка на комментарий
Поделиться на другие сайты

  • 3 месяца спустя...

В этом ролике на языке оригинала представлена яркая демонстрация процессов происходящих внутри кан. трубопроводов для понимания причин засоров и срыва гидрозатворов

https://disk.yandex.ru/..._eze0WVvlOLA

Ссылка на комментарий
Поделиться на другие сайты

  • 2 месяца спустя...

Продолжение предыдущей серии

https://youtu.be/vrmr8yZs_K0

Ссылка на комментарий
Поделиться на другие сайты
