КИВ 125. Детальные фото приточного клапана.

[vnipi]

Доброй ночи, уважаемые форумчане.

Думаю многим будет интересны детальные фото приточного настенного клапана - КИВ 125.

Сегодня, но чуть позже размещу фото с разных ракурсов приточного клапана КИВ 125 и свои умозаключения.

Прошу принять участие в дискуссии.

P. S. Возможно эта тема уже была на форуме, разместите ссылку, пожалуйста, тогда продолжу.

С Уважением,

[Evgenik]

Продолжай.

[vnipi]

Добрый вечер.

Продолжу, разобью на несколько сообщений, каждое фото весит по 3,0 МБ примерно.

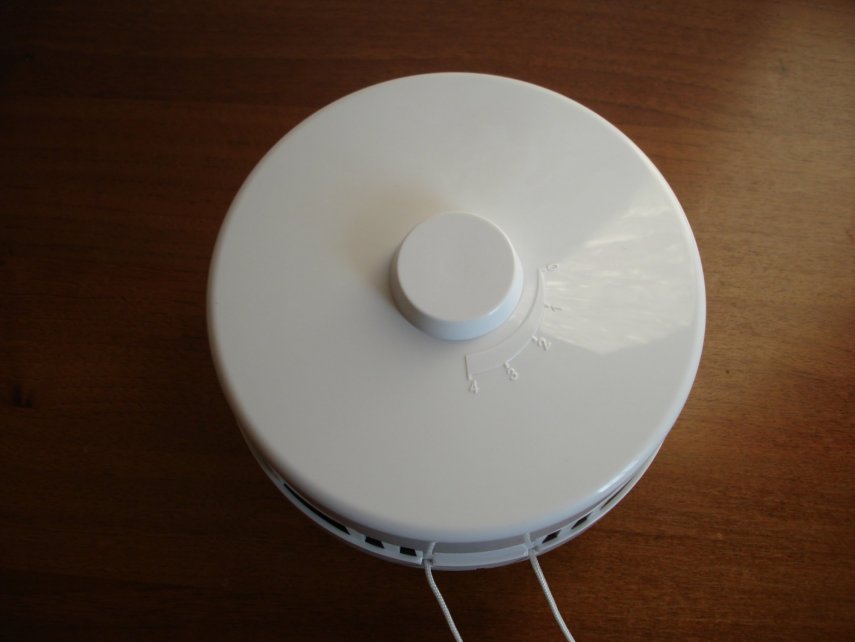

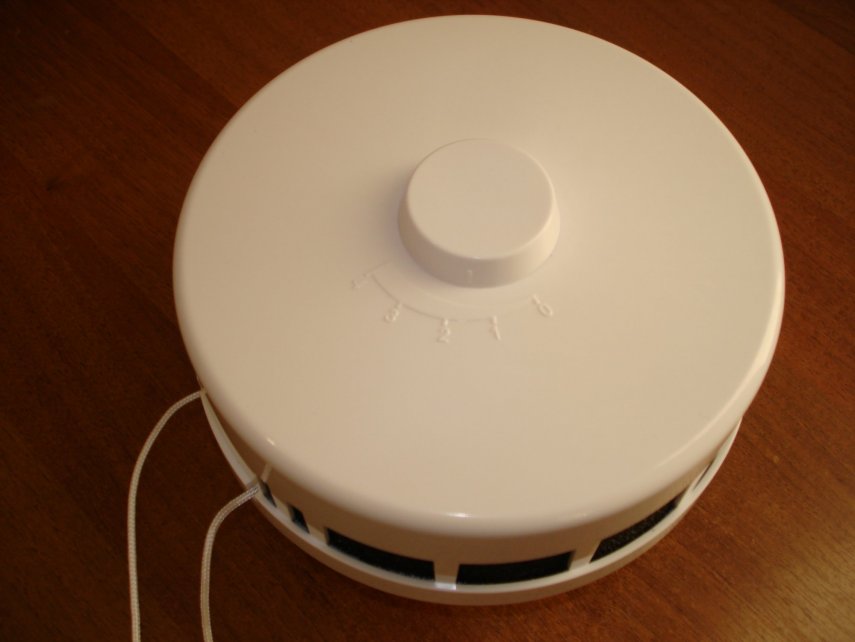

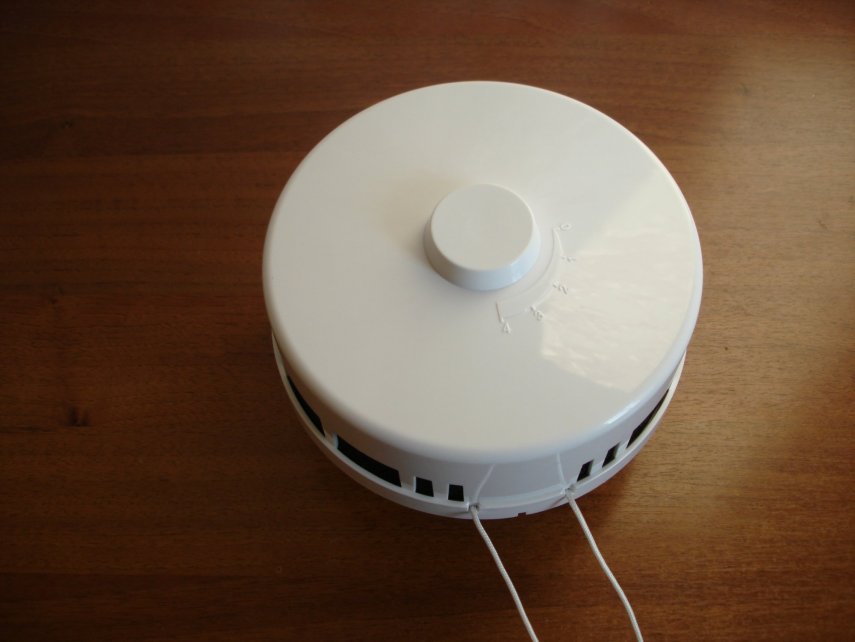

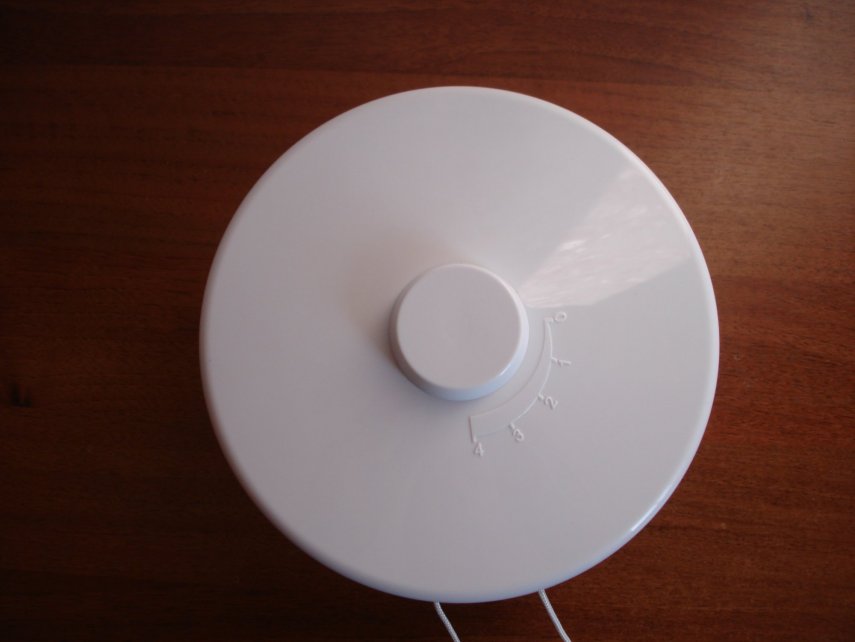

Лицевая часть КИВ, многие видели наверное и раньше, добавлю лишь одно: на лицевой части есть рукоятка, с риской на ней, вокруг рукоятки цифры от "1" до "4", кот. показывают насколько приоткрыты «лепестки» (лепестки, так назову, в следующих сообщениях размещу фото, тогда всем будет понятно, о чём речь, по порядку) в клапане. Кроме этого в торцевой части КИВ есть шнурок, кот. так же можно регулировать эти "лепестки", когда Вы регулируете шнурком, рукоятка с риской так же поворачивается, так что Вам будет понятно, открыли Вы или приоткрыли, или закрыли сам КИВ, грубо говоря:

С Уважением,

[vnipi]

Доброй ночи!

Для начала, поздравляю всех болельщиков футбола с победой нашей сборной сегодня.

И продолжу,

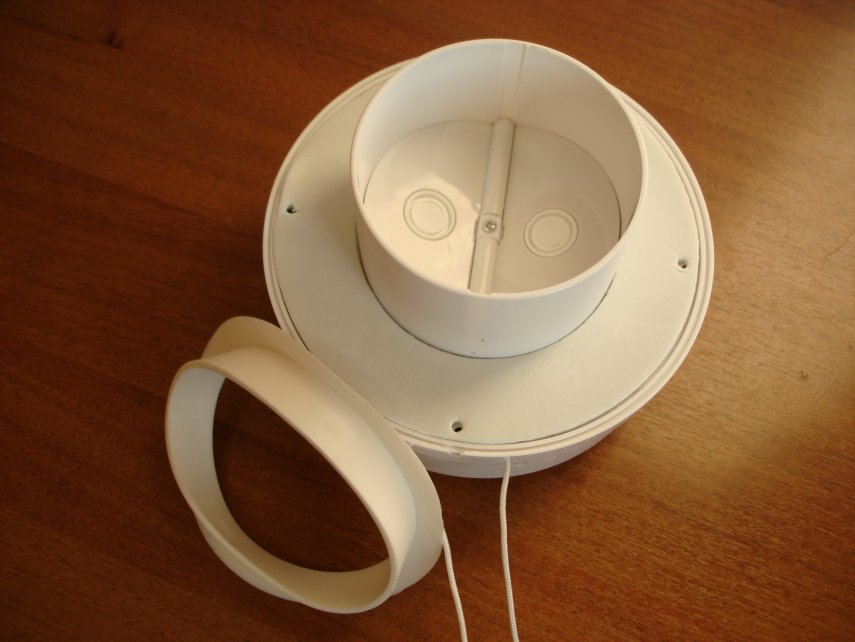

на патрубке, кот. утопляется в стене есть манжета, так её назвал, состав что-то типа мягкой резины/силикона, спокойно двигается/снимается:

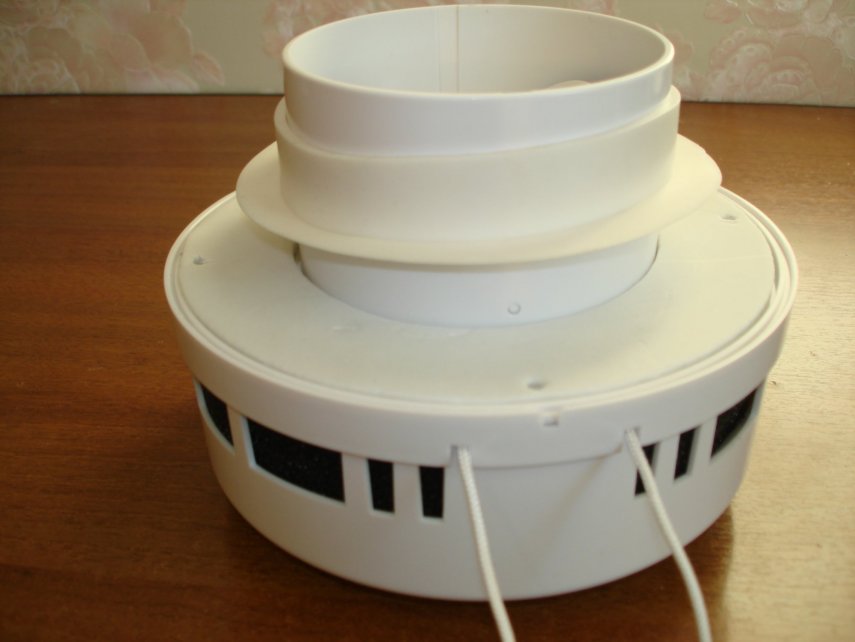

сторона, кот. контактирует с внешней стеной, на фото сверху Вы так же её видите, на ней ещё отверстия для крепежа видно, так же прикрыта изоляцией, наверное, чтобы не промерзало, если стена не большой толщины, лично моё мнение.

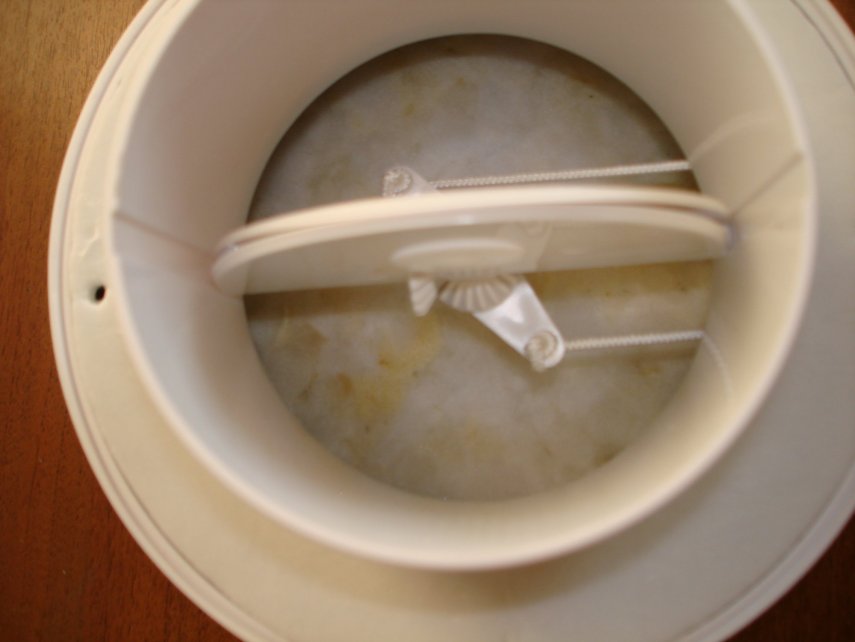

Так же рассмотрел внутри, слой изоляции, на пластмассе, здесь:

С Уважением,

[vnipi]

Доброй ночи.

Так называемые "лепестки", о кот. писал в самом начале фотоотчёта:

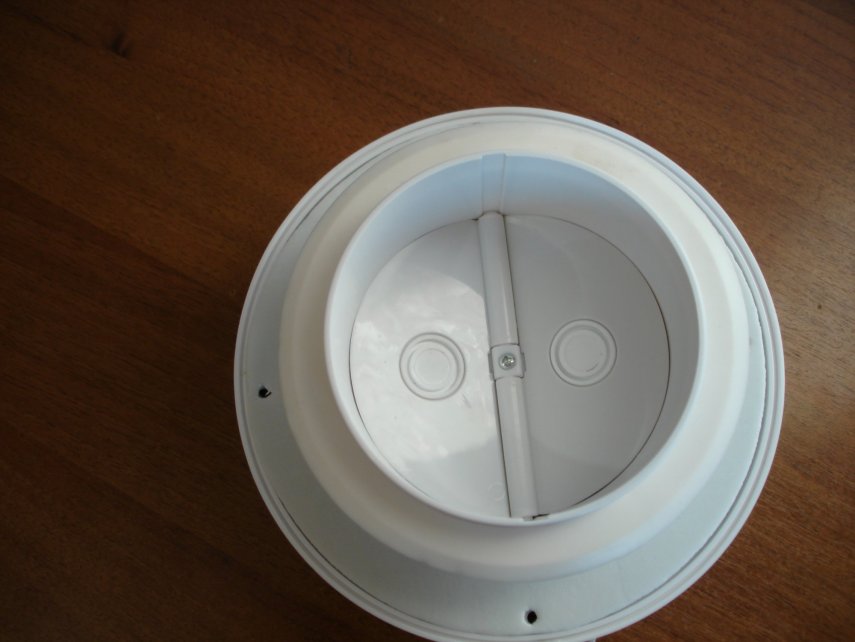

1. "лепестки"/клапан закрыт полностью:

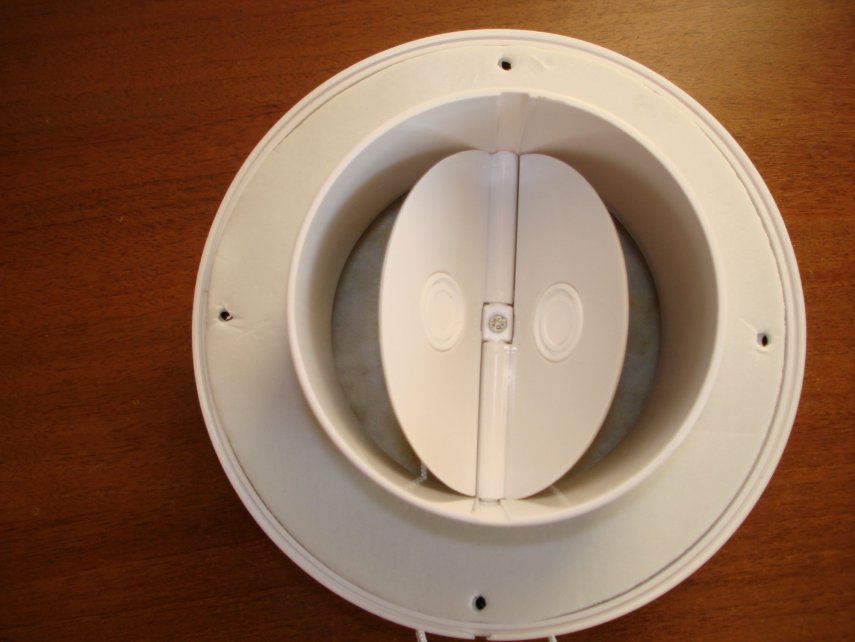

2. приоткрыты, воздух начинает поступать:

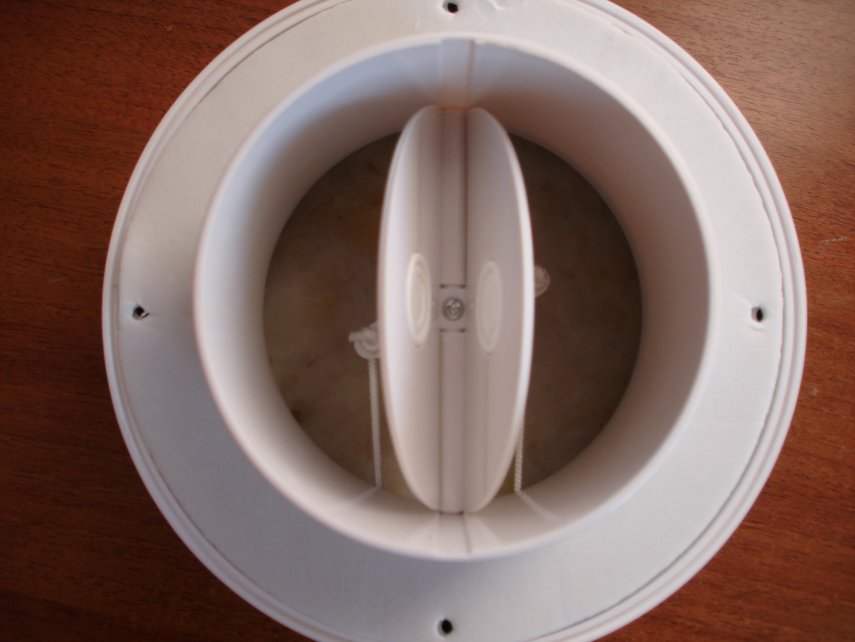

3. ещё приоткрываем:

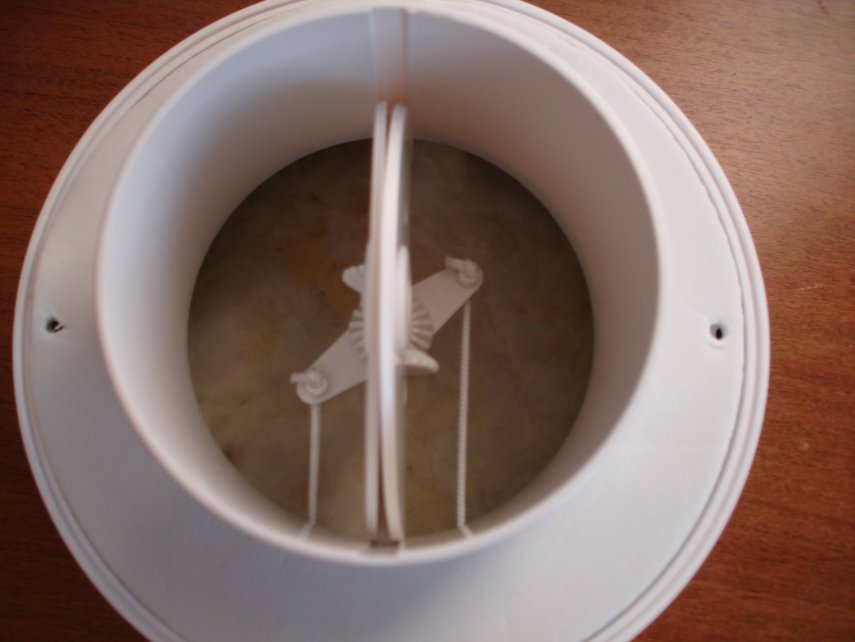

4. открыто полностью:

сами понимаете, что объём подаваемого воздуха так и регулируется, т. е. с помощью этих "лепестков".
Зимой, если у Вас вытяжка из с/у и кухни естественная, этот приток в принципе должен работать, а вот летом, большой вопрос.

Но этот вариант всё же лучше, чем бегать открывать/прикрывать/закрывать фрамуги или части от стеклопакетов, на мой взгляд.

С Уважением,

[vnipi]

Добрый день.

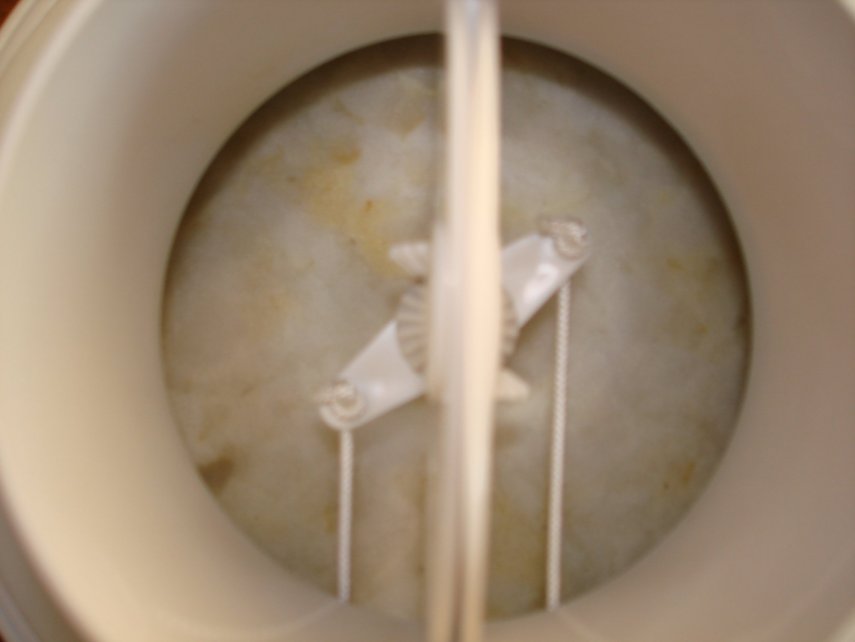

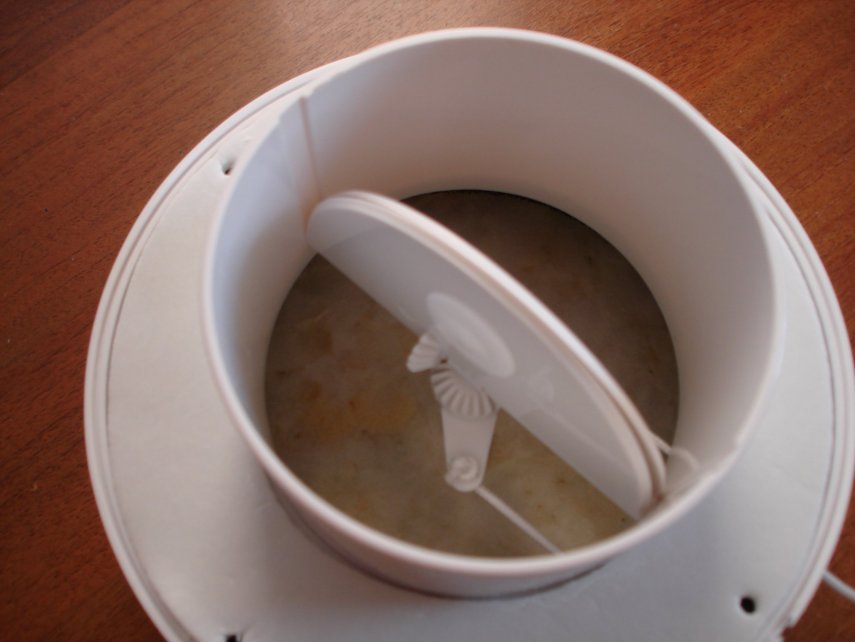

В заключение добавлю несколько фото по самому механизму, кот. "отвечает" за открытие и закрытие так называемых "лепестков":

фото 2:

у меня всё. Надеюсь фото будут полезны кому-нибудь при выборе вида или типа вентиляции для себя. Лично моё мнение, я бы предлагал такие устройства в новостройках, при чём в уже готовые квартиры, в каждой жилой комнате и на кухне. Стоимость таких КИВ - копейки, на фоне стоимости хотя бы 1 кв.м. в новострое, а полезность - есть, на мой взгляд.

С Уважением,


[эдян]

в новостройках уже  стоят, вещь не плохая, но чтоб пробурить  120 дыру в стене наверно станет золотым.

[KGB]

@эдян  у меня в старом фонде притока изначально в стены встроена и в каждую комнату.))))

[vnipi]

26 минут назад, эдян сказал:

в новостройках уже  стоят, вещь не плохая, но чтоб пробурить  120 дыру в стене наверно станет золотым.

Добрый вечер.

Про новостройки когда писал, имел в виду это делать/устанавливать на уровне самого Застройщика. От объёма если смотреть, многоэтажный и многоподъездный дом если брать, купить одну установку алмазного бурения, подвод воды осуществить и пару человек, из наёмников, кот. работают за фиксированный месячный оклад - это будет стоить так же не дорого, на мой взгляд. Почему пишу об этом?

Столкнулся с пробивкой отверстий на одной новостройке, смысл в чём:

по всем строительным нормам и правилам, строительное отв. для вентиляции, в межэтажных перекрытиях или стенах,  должно быть больше от габаритов воздуховода, если см. проект, на 100 мм - 150 мм. Опять же из своего примера, для ЕВ (естественная вентиляция) по проекту предусмотрены были воздуховоды из оцинкованной стали квадратного сечения, возьму "спутники", размер - 100 мм х 150 мм (для вытяжки из с/у), соответственно отверстие в межэтажном перекрытии должно было быть под этот "спутник" - минимум - 100 мм (+100 мм) х 150 мм (+100 мм), т.е. строительное отв. должно было быть - 200 мм х 250 мм. Эти чудо-строители же везде предусмотрели закладные и сделали отв. один в один размеров воздуховодов и как эти воздуховоды монтировать/прокладывать далее никого не волнует. Зак. сказал, ничего не знаю, вон в соседних домах же сделали и Вы делайте. Пришлось компании закупать бурильную алмазную установку фирмы "HILTI", коронки в наборе и мощный перфоратор. 2 человека с ёмкостью и закупленной бурилкой, под присмотром прораба на участке несколько недель скакали по этажам и исправляли такой косяк строителей.

А здесь, с установкой таких КИВ-ов в уже готовых квартирах, Вы можете в буклетах указывать, что предусмотрена и вытяжная вентиляция, и приточная, прибавив на общем фоне 500 руб. на кв. м., у Застройщика всё окупится в разы.

Но это уже экономика. Хотя, время идёт, нормы меняются, жильё, по крайней мере на бумаге, строится более комфортное, надеюсь дойдёт время и до инженерки.

С Уважением,

[эдян]

в новостройках закладывают трубы на этапе возведения стен, зачем строить а потом бурить, как соприкасается КИВ и межэтажное перекрытие?

[vnipi]

Добрый вечер.

Да, совершенно верно, закладываются закладные в чётко спроектированном месте и всё. Самое главное, чтобы это было в проекте. А КИВ уже закладываются проект и Ген. Подрядчик при прокладке инженерных систем, в том числе и монтирует КИВ в квартирах, если кв-ра без готового ремонта.

Межэтажное перекрытие я привёл как пример раздолбайства строителей. "Спутники" для ЕВ прокладываются на этаж ниже.

В этой теме размещал фото - это из одной квартиры - новостройке, см. сообщение 14, здесь уже предусмотрены были эти отверстия во всех жилых комнатах. Хотите дальше КИВ ставьте, хотите, просто решётки, хотите заделайте, если посчитаете не нужным:

С Уважением,

[эдян]

ну а дальше, поролоновый фильтр, шумопонижающая  вставка или рекламный буклет на этом заканчивается?

[vnipi]

3 часа назад, эдян сказал:

ну а дальше, поролоновый фильтр, шумопонижающая  вставка или рекламный буклет на этом заканчивается?

Добрый вечер.

Да, только внутренний КИВ, всё остальное уже отдельно закупается.

С Уважением,

[эдян]

всё перечисленное стоит в нём.
