регулятор на батарею Клапан на однотрубную систему отопления.

[zmeygordynich]

Усиливает-усиливает. Все нормально. Нет ничего стабильнее уже самовозбудившегося усилителя или стабилизатора, как тут. Реально, применялись такие импульсные стабилизаторы, они вполне эффективны в плане скорости отработки возмущений.

[steamroller]

А теперь про китайскую головку (380) с китайским термостатом (150) + источник питания 12В (110)

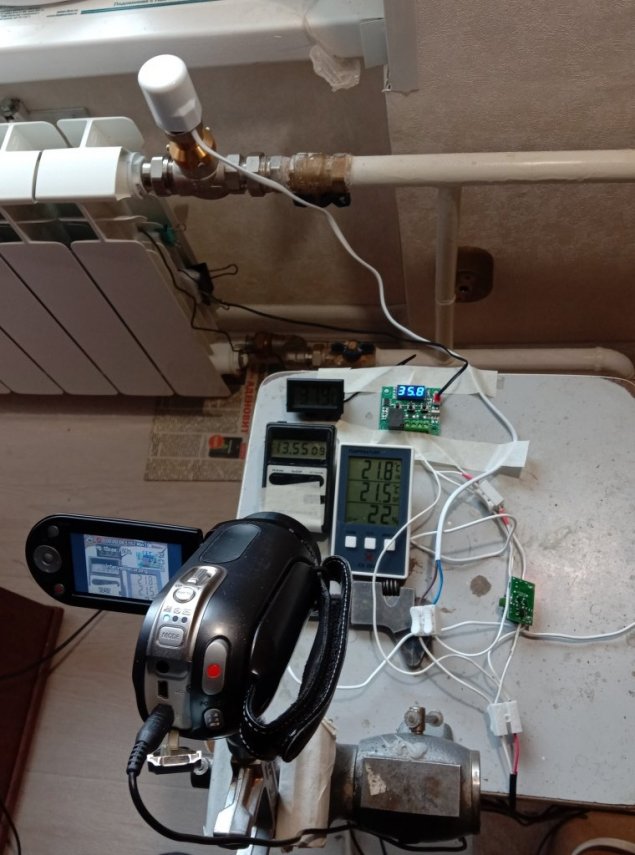

Стенд всё тот же: часы, термостат, термометры, камера с интервальной записью кадр в 5 секунд. Сутки упаковываются в 11 минут.

График рисовать не буду. Характер его такой же как ТУТ. Размах несколько уменьшился и составил 15-11 градусов в зависимости от температуры теплоносителя и уставки 40 и 45 градусов. Датчик прижат к трубке секции примерно на половине высоты. Высоту надо будет уточнять. А вот период уменьшился значительно и составил 7-9 минут. Электроника сильно выигрывает с учётом чисел в скобках (цены в рублях) и всяческих дополнительных возможностей.

Повезло, что в период тестирования температура на улице менялась от -24 до 0. Температура на табуретке оставалась стабильной, иногда поскакивая на десяточку. Но падала на 2 градуса при открытии заслонки и дальше держалась стабильно.

В случае обесточивания системы клапан открывается на всю катушку. Вся техника компактная и легко упаковывается в корпуса размером с пачку сигарет.

Недостаток: релюшка щёлкает. Мне было поставлено на вид! Придётся её аккуратно удалить и поставить что-нибудь полупроводниковое.

[zmeygordynich]

О, вспомнил, как такие импульсные стабилизаторы назывались. Релейные.

[steamroller]

13 минуты назад, zmeygordynich сказал(а):

Релейные.

Ага! Так и называются. Никто не переименовывал :)

Уже имеющийся релейный регулятор легко переделывается в ШИМ (PWM). На вход обратной связи, прямо || датчику заводится пила. В обсуждаемом случае 1 Гц хватит.

[zmeygordynich]

5 часов назад, steamroller сказал(а):

прямо || датчику заводится пила

И получится уже не астатический (обеспечивающий теоретически нулевую ошибку регулирования при нулевой частоте) регулятор. То есть, точность поддержания средней температуры снизится.

[steamroller]

@zmeygordynich, во-первых плевать. Уж всяко лучше фреоновой головки. Во-вторых, (это уже в порядке потрещать по теме, а не практики ради), я тебе уже говорил про АДМ. ШИМ тоже может быть адаптивным. Сперва захват на большой амплитуде, а потом, при условии не выхода за min-max пилы, та начинает плавно снижать размах. Кстати, если будет скучно, поищи это решение в практической электронике, а я потом на тебя посмотрю.

Описанная система уже давно испробована на огромной установке, где удалось увеличить частоту паразитных колебаний с 800 до 3500 Гц, снизив размах примерно в 8 раз без какой-либо модернизации источников питания. Просто завели пилу на вход ОС релейного ИП.

[zmeygordynich]

1 час назад, steamroller сказал(а):

всяко лучше фреоновой головки

Я-то сравнивал с исходным электронным терморегулятором. Работает - не трогай.

Или тебя напрягает период колебаний порядка минуты? Это ерунда, по температуре помещения этого не почувствовать.

[steamroller]

13 часа назад, zmeygordynich сказал(а):

тебя напрягает период колебаний порядка минуты?

Не напрягает. Совсем. Но припадки перфекционизма случаются.
