Отопление котеджа

[Slai]

Решил смонтировать отопление в новом одноэтажном брусовом доме 8х10.Дом утеплен: стены брус 150х150+базальтовые маты 50мм+ветровлагоизоляция + виниловый сайдинг,потолок фанера 16 мм+пенопласт 100 мм+ ДСП, пол пенопласт 50 мм+плаха 50 мм+фанера16 мм.Большинство комплектующих уже куплено (радиаторы Purmo PC22, электрокател Warmos 7,5 кВт, медные трубы 28мм 40 метров, фитинги, термостатические вентили), многое нужно будет еще прикупить. Я не знаток, я тока учусь.Перелопатив инет и переговорив со знающими людьми решено было делать так. Однотрубная закрытая система с принудительной циркуляцией, медными трубами мягкой пайкой. В планах сделать следующее, установить электрокотел в санузле на стене, от него медью вверх, вверху установить автоматический воздухоотделитель, потом по потолку под небольшим уклоном через прихожую идем в кухню, там спускаемься вниздо пола и идем по всем комнатам по кругу, возвращаемся в санузел понизу, устанавливаем в самой нижней части дренажный кран, поднимаемся вверх, устанавливаем циркулиционный насос и расширительный бачек через краны американки. Радиаторы устанавливаем под окна, 100мм до подоконника и пола, подключаем их снизу с лева через термостатический вентиль с термоголовкой, а с права снизу через вентиль обратной линии.Теперь вопросы:1.Какой циркулиционный насос нужен для такой системы из линейки фирмы Wilo, чтобы хватало мощности и уменьшить шумы в термостатических вентилях.2.Расширительный бак решено брать 8 литровый, так посоветовали консультанты (объем системы 40 литров, этиленглюколевая жидкость).3.Нужен ли в системе предохранительный клапан и если нужен то какой.4.Нужен ли в системе фильтр5. Нужен ли в системе манометр, для отслеживания давления в системе.6.Какой порядок заливки системы, что куда и в каком порядке.5. Что еще надо предусмотреть или исправить. Заранее благодарю за любые дельные рекомендации и советы.

[dimp]

вы исходя из чего выбрали однотрубную систему???и если уже остановились на ней то о каких термостатических вентилях ведете речь?

[Slai]

Однотрубная система выбрана из соображений простоты и дешевизны. Если для отопления моей площади она не эффективна, то попрошу об этом написать. Термостатические вентиля будут стоять на входах радиаторов на отпайках от основной трубы.

[FSN]

https://homemasters.ru/...atciei-vody/

Почитайте, там ссылка на другие топики есть.

Однотрубная система (ленинградская), у Вас возможна, но что то маловатый объем системы? Если консультанты советуют 10% для эскпансомата, то берите 20% объем. Пересчитайте объем системы сами по трубе и радиаторам. Вентили на выходе (если отделку помещений закончили) в принципе и не нужны, их магазины впаривают якобы для демонтажа приборов- лукавят. Насос посмотрите в инете и почитайте статьи форума (писал уже где то).

Остальное обсудим.

[dimp]

вы бы схему разводки кинули

[Slai]

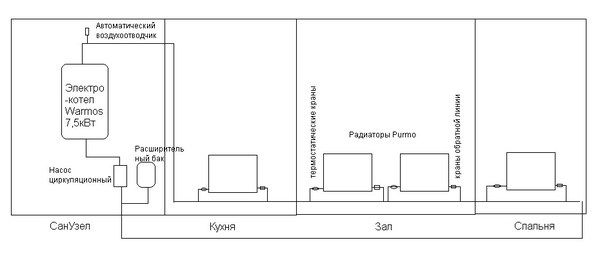

Схему нарисовал, но как то коряво получилось. Вся разводка в доме по кругу. Естественно все комплектующие, кроме радиаторной, установлены через краны-американки, для возможности быстрого снятия или замены.

Подскажите каков обьем воды входит в метр медной трубы 28х1. Вроде в школе хорошо учился, а вот формулу не могу вспомнить. На радиаторы моей серии нашел, что в погонный метр входит 5,3 литра, а вот на трубу не могу найти.

[FSN]

Нормально нарисовано, тока вот направление циркуляции я бы задал наоборот- спальня, зал, кухня. Перекинул ветки на котле. В кухне и без того жарко всегда. Насос подключаем байпасом, перед ним обязательно фильтр.

[Slai]

Для чего байпас, ведь как я понял система не будет работать с естественной циркуляцией, а день другой дом и так простоит до восстановления насоса.Какой фильтр посоветуете поставить?Насчет перепланировки ветки надоть подумать. Я люблю чтоб в спальне было по прохладней, так легче спиться, и кстате там их 2, одна рядом с другой, а на схеме я указал одну.ЗЫ: Кухня 15 кв.м.; Зал 26 кв.м.; Спальни 2х12 кв.м. Прихожая+Санузел 10 кв.м.

[FSN]

Байпас для того, чтобы и воду из системы не сливать. Фильтр обычный (мелкая сеточка в уловителе). Ещё, напомню - манометр до 4 кг., ситема подпитывается от водопровода (врезка только после котла), поскольку зимой возможны нештатные ситуации и у Вас должна быть предусмотрена подача воды в систему. Т.е. залить Вы можете в систему что угодно, но дополнительно подпитывать от воды не помешает.

[prochor]

Схему нарисовал, но как то коряво получилось. Вся разводка в доме по кругу. Естественно все комплектующие, кроме радиаторной, установлены через краны-американки, для возможности быстрого снятия или замены.

Площадь круга=3.14на r в квадрате. Обьем=пл.круга на длину.Под радиаторами нужно сделать заужение труб.

[Slai]

По формуле получается, что медь 28х1 имеет объем 0,53 литра в п.м.

Про байпас нужно думать, так как раньше планировалось, просто установить шаровые краны с обеих сторон с американками для снятия насоса без слива системы. Нужен ли он вообще если система не расчитана на естественную циркуляцию?

Также на схеме забыл указать, что в нижней точке системы будет стоять дренажный кран.

Как я понял систему заполнять нужно через него.

В систему будет залита этиленглюколевая смесь, для промывки предполагается использовать дистилят (есть возможност набрать на работе). Водопровода пока нет, поэтому возможность подпитки не предусмотрел.

Также присоветуйте насос для моей системы, пока думую про Wilo Star-RS 25/4 или 25/6, чтоб было с запасом. Также рассматривал насосы с электронным управлением, типа WILO Stratos 25/1-3 или 25/1-5, но они на порядок дороже. Так ли они хороши, чтоб платить за них такие деньги?

Также вопрос по фильтру, какой нужно брать

Этотhttp://www.stroicomplect.ru/SHB5C0~1.JPG

этотhttp://www.stroicomplect.ru/SHDC8B~1.JPG

или этотhttp://www.profiltr.ru/honeywell/fk06_g_min.jpg

Изменено 9 апреля, 2008 пользователем Slai

[FSN]

Возмите Wilo Star-RS 25/4 и будет всё хорошо. Байпас несобирайте, фильтр себе ставил бронзовый (у Вас он второй).

[dimp]

а как вы планируете заливать через этот кран?, по хорошему в верхней точке надо делать заливную горловину либо на чердак её вывестикраны ставьте как хотели - что бы и насос и котёл можно было снимать не сливая систему

[Slai]

Пока Вроде все ясно, как буду монтировать может еще появятся вопросы.Всем откликнувшимся большое спасибо.ЗЫ: Вот ещё: Нужен ли предохранительный клапан на системе и монометр и где их лучше установить?

[dimp]

пока будете заливать смеси этиленглюколя - какой смысл в манометре? а клапан - если хотите поставьте, но в электрокотле есть 4 вида защит и смесь закипает при 160 градусах, а котёл отключается при 85

[Zif2]

2 Slai

2 FSN

Подскажите пожалуйста чей фирмы этот косой грязевик. Очень надо.

Заранее спасибо!

Изменено 7 мая, 2008 пользователем Zif2

[FSN]

Х.з. чей он, штамп Валтекса знаю, а этот нет, купите бронзовый фильтр с поронитовой прокладкой и всё будет нормально (да, желательно чтобы сеточка была или сплав или нерж.).

[Zif2]

Спасибо за ответ!Меня заинтересовал факт наличия у данного косого фильтра наружней резьбы на входе. Согласен, что сопряжение фильтра только с внутренней резьбой легко решается, но вот очень хочется иметь и такой как на рисунке.
