Бойлер. Замена терморегуляторов.

       Продолжение темы о ремонте грелки.

       Новый ТЭН очень быстро через три месяца отказал. О предстоящей кончине он предупредил лёгким электрическим пощипыванием рук струёй воды из крана и снижением скорости нагрева - один из элементов сделал "харакири".


Из этого эпизода можно сделать единственный правильный вывод - бойлер обязан питаться электричеством через УЗО!

       ТЭН пришлось менять. И электрод тоже. Наивным, полагающим, что магний долго не растворяется, предлагаю взглянуть на щуплую кочерыжку рядом с трупом. Да-да! Это остатки защитного электрода примерно всего через 3 месяца! Далее следующий, кому вскоре придётся так исхудать.


       А раз снова ремонт, было решено выкинуть и фреоновый терморегулятор, остановившийся на ступеньке около 50°С, не желавший уходить выше/ниже как ему не крути. На замену был приобретён китайский электронный с тремя индикаторами (текущая, выбранные верхняя и нижняя) и четырьмя кнопками установки температур срабатывания. Если не вру, примерно 300 отдал. Бывают другие, показывающие текущее значение, установленное верхнее и гистерезис. Эти подешевле будут и компактней, но менее удобны в управлении - рядом на стенке надо пометку ставить с величиной скрытой настройки. Там же в Али за 100 рублей был куплен источник питания AC-DC 220-12V 0.5A. Релюшка на борту термостата может коммутировать ток до 10А, поэтому ей было сказано включать другую релюшку с током на контактах побольше, легко заменяемую в случае отказа. В случае перегрева цепь обмотки силового реле размыкается малюсенькими механическими термостатиками. Термостатиков 2, включены последовательно. Если один забастует, второй скажет - "а я штрекбрехер!" Фитюльки куплены всё там же рублей по 30. Или 40. Они легко влезли в трубку датчика температуры.


       Про ящик терморегулятора говорить не буду - вполне понятно его происхождение. Но повёрнутый на 90, он дополняет симметричность индикаторов, намекая, что в нём умная техника, а не какие-то "щелкунчики".







       (Продолжение следует)

Share this Entry


Link to Entry
Share on other sites



4 Comments


Recommended Comments

А дойти полипропиленом до бойлера времени не хватило? ;)

Щиток взял бы побольше, впихнул туда УЗО и АВ (или диф.), заодно шнурков на стене поубавилось бы.

  • Like 1

Share this comment


Link to comment
Share on other sites
7 часов назад, Manul сказал:

А дойти полипропиленом до бойлера времени не хватило? ;)

Ты уже про это намекал. Говорю же - времянка. Там всё будет переделываться. Концептуально. К этому будет добавлен еще один термометр, контрольный, а потом планируется полная реконструкция. Управимся, может быть, к лету. Точно не раньше.

Между прочим, процесс нагрева там внутри оказался еще более сложным, чем я писал ранее. Сам офигевший! Не поверил бы, если бы самолично не сделал входной контроль термостата - китаец врёт меньше чем на 0,2 градуса. А мне нужна очень точная и стабильная выходная температура.

Для справки: 33°С и ниже - дуба дашь. 44 и выше - обжигает. Комфортная температура 40-41. Слазай в душ с точным градусником.

Еще для справки: контрастный душ 9 секунд около 40° и 11 около 15°. Температуру холодной поначалу желательно повыше сделать и уже потом полный максимальный контраст сколько стерпишь. Период и скважность регулируется проще всего, если надо.

Share this comment


Link to comment
Share on other sites
1 час назад, steamroller сказал:

Слазай в душ с точным градусником.

Нахрена оно мне?

Share this comment


Link to comment
Share on other sites

Прошёл год. Почти год.

Товарищ наблюдательный и кое что сразу заметил:

В 29.11.2018 в 17:42, steamroller сказал(а):

Между прочим, процесс нагрева там внутри оказался еще более сложным, чем я писал ранее. Сам офигевший! Не поверил бы, если бы самолично не сделал входной контроль термостата - китаец врёт меньше чем на 0,2 градуса. А мне нужна очень точная и стабильная выходная температура.

Внимательно смотрим:

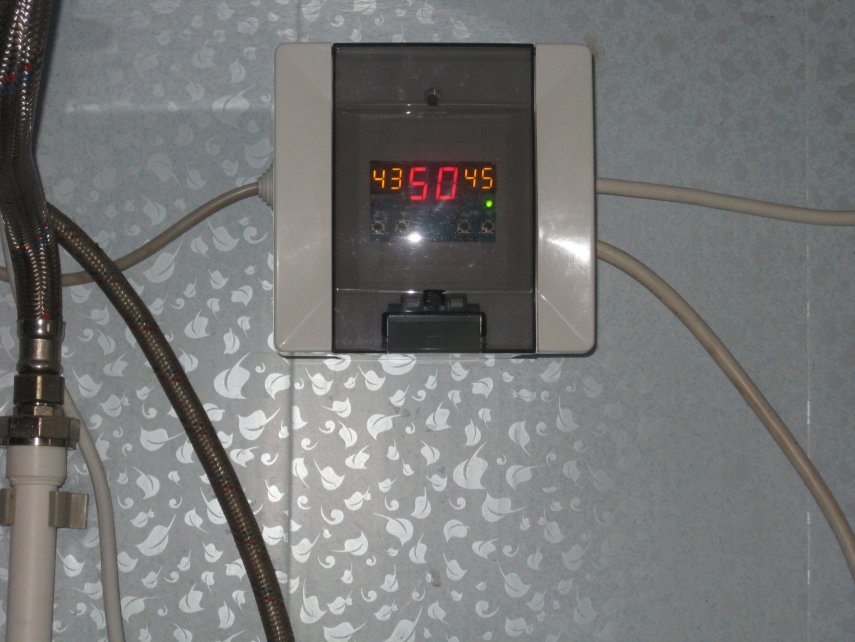

Слева минимальная температура, когда грелка включается. Справа максимальная, когда наоборот. Большое красное число посередине отражает текущую. Она БОЛЬШЕ максимальной и СИЛЬНО БОЛЬШЕ! (Эти 5° товарищ еле поймал фотоаппаратом. Ну, не дежурить же ему около показометров?) И уже давно горит зелёненький светодиодик, означающий отключение нагревателя, а температура растёт. Впору воскликнуть - так это "вечный двигатель" получается! Вода уходит в "саморазогрев". На самом деле всё не так романтично: ТЭН вызывает активный местный разогрев и температура уходящей вверх воды существенно больше средней по грелке. Более горячая собирается вверху и перетекает во второй объём. Бойлер-то плоский только внешне. Внутри он сделан из двух идеально круглых труб, соединённых не шибко толстыми трубами вверху и внизу. Их сечение несколько затрудняет конвекцию. В результате в двух объёмах получается разная температура + градиент по высоте. А датчик стоит в одном и внизу. После выключения нагревателя происходит усреднение и более горячие водяные массы жертвуют накопленное более холодным. Так же замечено, что температура воды из крана существенно выше установленной максимальной.

Ничего удивительного я не рассказал - все и так знают - вода при нагреве делается легче и скапливается вверху.

НО!

Я начал с того, что прошел год. Вода у товарища безобразно жёсткая, посему, при обслуге, он выгребает большие килограммы накипи из грелки. Так же я отметил - товарищ наблюдательный. Он заметил уменьшение температурного выброса. И чем ближе к обслуживанию - тем выброс делался всё меньше и меньше. Во время чистки бойлера от накипи товарищ снял с ТЭН-а безобразно толстый слой "нагара". Это была не девятимиллиметровая трубка, согнутая буквой U, а монолитная шишка, диаметром под 60! Опять ничего удивительного - площадь поверхности обросшего нагревателя существенно увеличилась, заодно существенно выросло тепловое сопротивление от греющего нихрома к воде. ТЭН-у от этого плохо, очень плохо. Перегревается он, хиреет. После запуска очищенной системы выброс вернулся.

Теперь вывод: если бойлер имеет точный измеритель температуры и точные установки моментов включения/выключения, по замеру величины выброса можно судить о степени обрастания трубчатого электронагревателя солями жёсткости и вовремя принять меры, а не ждать когда обросший ТЭН перегреется до летального исхода. Или ставить второй термодатчик непосредственно на ТЭН, а его к термометру с засечкой max, что гораздо эффективней, но с кондачка не прокатывает.

Ну, а что ещё лучше я расскажу позже. Лёд тронулся - система собирается :) Жаль, что не так быстро как хочется.
