Сyпep-пyпep oфигeннo мощный инстpумeнт для oчистки пoтoлoчкoв и стeнoчeк



    Да, вот так, пожалуй. Заголовок несколько эмоциональный. Но по-другому не получилось. Я старался. Но не получилось. Извините.

    Вообще-то я сперва весь ютуб до дыр высмотрел, пытаясь найти готовое решение, которое бы меня устроило. Там были цепи, к примеру. Но гладящая как ладошкой эффективность их сомнительна, посему даже пробовать не стал. Народ в ХМ замучил вопросами, пробовал посоветованное и остался неудовлетворённым. Пришлось ломать голову. Да, Дима, не язви, это моё любимое занятие. Рекомендую!

    Сперва картинки. Комментарии в конце.

    Главный герой нашей истории:


    Это твёрдый сплав. Типа того, что мы имеем на том конце перфораторного бура. Но этот применяется на резцах и на фрезах.

    Далее были картинки номер 2, 3 и 4. С первыми версиями инструмента. Но версии такие кошмарные, что я их потёр.

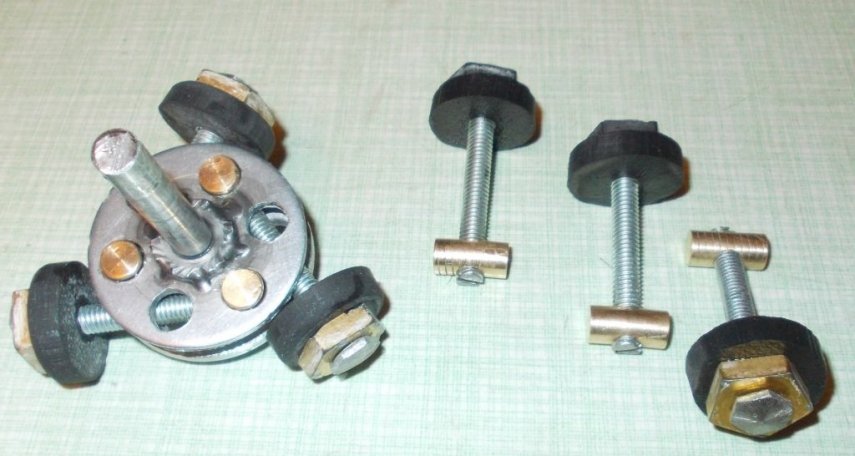

    Устройство в сборе. Камешки уже познакомились с бетоном, поработав в предыдущих опытах.



    Вот что стало получаться:




    Короткий ролик с работой инструмента. Прошу не спрашивать кто на стремянке и почему у него такая рожа.



   Производительность оказалась настолько высокой, что основная усталость случалась от прыжков на стремянку и обратно вниз. Вот если бы у меня был Пашин помост... Но помоста у меня не было.



    Дальше самое интересное: картины износа инструмента после работы с кухонным потолком + потолком и стенками в маленькой ванной.









    Ну, и теперь выводы и комментарии.

1. Ни один камешек не раскололся!!!

2. Производительность настолько высокая, что я не успел замерить. Обработка участка 0,4х0,4 метра, (больше не позволяли площадка стремянки и старые травмы), занимала примерно минуту.

3. Очищенная поверхность имеет вид "мечта штукатура" - вся такая посечённая, шершавая, зазубристая.

4. Ограничение ресурса вызвано конструкторскими косяками. (анализ дальше)

5. Устройство копеечное. Я нашел хорошего продавца, предложившего голую нешлифованную пластину примерно за 30!!!



    В самой первой версии отсутствовали резинки. Мне очень не терпелось попробовать инструмент. До потолка бежать далеко. Зажал инструмент в патрон сверлильного станка и на 3000 об/мин попытался хорошенько продрать ламинатину. Результат что под фрезой! Но я увидел искры! (Впору анекдот вспомнить про алмаз в одном месте.) И были обнаружены страшные сколы на рабочих не рабочих рёбрах камешков. Вот и появились резинки для предотвращения соударений камней друг о друга. Это самая сладкая "изюминка" конструкции.

    Остальное не интересно: 2 кузовные шайбы М14, штырь от анкера М8, две фланцевых гайки, одна простая М8, три болта М6х50 и три гайки М6. Болты М6 торцах я распилил ножовкой и накрутив гайки расщеперил зубилом. Чтоб не выскочили. И они не выскочили.

    Износ. Изнашивается головка болта и ножка в дырке камня. При ударе камень сдвигается к центру позволяя сыромятине головки спиливаться о бетон. +  камень крутится с бешеной скоростью и трёт ножку.

    Латунный шпендик надо заменять на сайлент блок. Болтанка должна быть упруго-резиновой, без трения.

    Я искал пластины из твёрдого сплава с фаской или зенковкой. Что-то есть у китайцев, но зенковка слишком мелкая. Вот если бы производители раскачались сделать пластину с углублением под головку... (размечтался)

    Инструмент надо располагать внутри защитного кожуха с возможностью пылеудаления. Тогда не работа будет, а наслаждение. Но кожух для такого инструмента, если делать его удобным, будет стоить в разы дороже самого инструмента и всё равно удобным не получится. Проще одеть щиток + очки + вязаную шапочку. Максимальная энергия оторвавшейся пластины при 6000 об/мин не превысит энергию пули безлицензионного пневматического пистолета и в 1,5 раза меньше энергии пайнтбольного шарика. Значит, защитное снаряжение пайнт/страйк болльщика, или аналогичное, является вполне достаточным.

    Киловаттная дрель для такой работы тяжеловата. 500-600 Вт за глаза хватит. Дрель двухскоростная. Работаем на быстрой.

   Сегодня у меня нет срочной необходимости что-то драть. Инструмент успешно справился с задачей. Но если время позволит, попробую скидать улучшенный вариант. А если кому-то припрёт - с удовольствием расскажу о запланированных доработках.

    За спойлером маленький бонус тому, кто всё это досмотрел и дочитал до конца.

Спойлер

    Пыль, понятное дело, лучше всего сосать прямо из рабочей зоны. Но так можно не всегда и не везде. А пыли может быть много и даже очень много. На картинках вариант некоторого облегчения жизни. Особенно хорошо проявляется способ в стеснённых условиях ванн и сортиров. Струя чистого воздуха лупит вверх. Вентилятор около 300 куб/час. Объём кухни малогабаритки он продувает через себя каждые 5 минут.





    Придётся картинки первой версии выложить.

Спойлер


Тросиков хватило на пару квадратных метров. Или на 1,5. Как один оборвался, так я плюнул и пошел горе лечить :)



  • Like 2
  • Thanks 1



35 Comments


Recommended Comments



А если вместо тросиков или болтов пружины поставить?

  • Thanks 1

Share this comment


Link to comment
Share on other sites

@Evgenik!

Это было круто! Я сюда лез, стуча по клавишам логин и пароль, одновременно стуча по кнопкам калькулятора!!!!!!!!!

Не, нифига не так!

Почему-то в комментах к этим бл. нет размера шрифта и цвета. Посему вот так:


@Manul! Это я не капсил. Это я реально орал как резаный! Ты меня понял?

Я подскочил и орал!!!

Женя! Сам камешек всего примерно 20 килограмм тянет (200Н) при 5000 об/мин. Ну, еще столько же добавит какой-то элемент для крепления камешка + пружинка. Цифры вполне реальные. Другое дело, к пружинке надёжно зацепиться не так просто. У меня в пылесосном резонаторе пружинка накручивается на винт с шагом той же пружинки и сверху обжимается. Пружинка - супер-пупер интересное предложение!!!

Share this comment


Link to comment
Share on other sites

@Evgenik, продолжу.

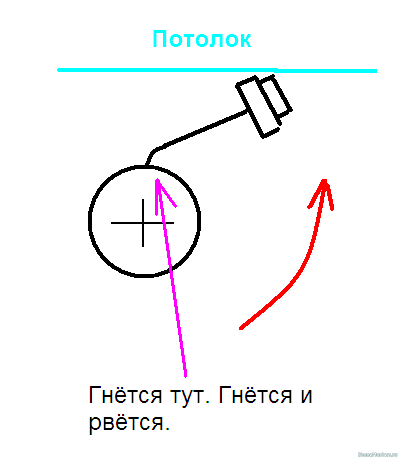

Ножка, на которой крепится камень, должна отклоняться в полусфере. Тросик это позволял, но быстро рвался у основания, где происходил изгиб. Если на тросик одеть пружинку с намоткой виток к витку и упереть эту сжатую пружинку в резинку, тросик начнёт гнуться по всей длине.

Ты теперь понял что ты предложил и почему я орал?

Другое дело, всё получается не так просто. Пластин с дыркой бо́льшего размера у меня нет. Тросики есть из проволоки разной толщины. Которые из тонкой, на каждом углу не продаются.

Но идея твоя жуть как хороша!

Понятно это только тому, кто ощутил бешеную производительность. К сожалению, их пока только 1 шт.

Share this comment


Link to comment
Share on other sites

Оказывается и в пустой голове может промелькнуть полезная идейка:D С креплением камня к пружине, конечно, не так всё просто, но если оно стОит того, то можно и заморочиться.

Share this comment


Link to comment
Share on other sites

@Evgenik, ты не прав про "пустую".

Я хорошо знал одного уважаемого учёного, инженера, начальника. Делал он очень не простые штуки. И бывали трудности. А преодолеваются трудности, в том числе, и многоголовьем на сборище. И там у него не было начальников, инженеров, рабочих - высказывались все желающие и предложения внимательно изучались. А когда совсем тупик, этот начальник предлагал - "А теперь прошу высказывать самые нереальные, самые бредовые идеи! Рассматриваем все, любую!"

  • Like 1

Share this comment


Link to comment
Share on other sites
В 24.04.2019 в 16:40, bagayama сказал:

Если взять напр три тросика, собрать в пучок, по середине обжать напр гильзой - при раскручивании концы тросиков будут расходиться на угол, зависящий от скорости вращения (регулируемый диаметр насадки). На концы тросиков грубо напр. накрутить гайки (фиксатор), а колечки-абразив пусть свободно вращаются на отдельных тросиках как на оси.

ЁЁЁЁЁЁЁЁЁЁЁЁЁЁЁЁЁЁЁЁЁ!!!!!!!!!!!! (жирным капсом)

Костя, смотри:


Я сейчас пытаюсь припомнить ощущения от работы с тросами и болтами. Если память не изменяет, с тросами было всё лучше. Отдачу в патрон не ощущал, про угол атаки дрели на потолок не задумывался, а с болтами его приходилось выбирать каким надо. И производительность точно была не меньше. На видео работа с тросами и с шестью камнями. Но в твоей версии тросикам в основании тоже не сладко.

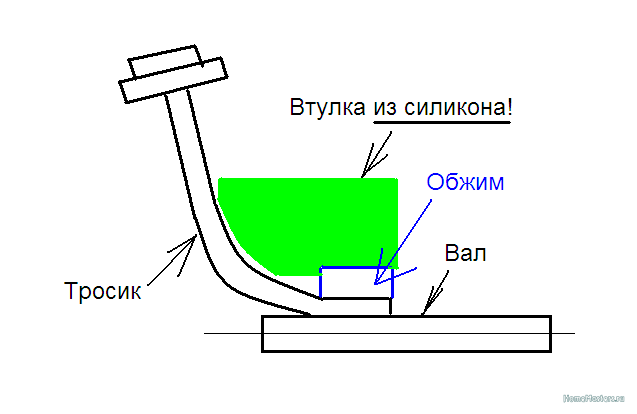

Но есть решение! См. схему:


На вал одевается резиновая чашка. Снижается изгибная нагрузка в основании. А силикон потому, что он супер-пупер износостойкий к абразивному износу. Попробуй на точиле изменить форму куска засохшего Кимтека, а потом я на тебя посмотрю :)

И трос силиконом никак не перетереть!

                                Ты гигант, Костя!


=========================

@Manul! У меня на тебя зуб! Ты меня капсом разозлил, я огрызнулся, отвлёкся + был в спешке и прощёлкал клювом предложенную тросовую версию!

Таки разбудил...

УУУУУУ.....

Share this comment


Link to comment
Share on other sites

Вариант: основание усиливаем пружинкой, чтобы не было жестокого локального перегиба.

Share this comment


Link to comment
Share on other sites
В 22.04.2019 в 23:16, FugenFührer сказал:

Видео не показывает.

Всё, показывает. КГБ постарался.

Share this comment


Link to comment
Share on other sites

На эти ролики я натыкался в конце прошлого года, когда надо мной навис кошмар того самого кухонного потолка. На них же наткнулся повторно, разместив борьбу на потолке и посмотрев образовавшийся "хвост" ютубских предложений. Занятно!

Вариант 1.

Вариант 2.

+ там еще куча других вариантов. Вряд ли есть один лучший и универсальный способ. Субъективно, мой - лучший! :)  Но если объективно, с трубы, например, ну ка нафиг драть. Трубу проще химической смывкой.

========

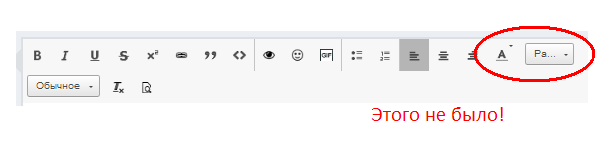

@KGB! Ой! Только что заметил. Еще вчера этого не было. Я про эту менюшку для рисования коммента в бл.


Теперь можно вполне себе сдержанно капсануть в адрес нерадивого оппонента, не лазая в пайнт :)

Спасибо!!!

Share this comment


Link to comment
Share on other sites

Где взять этот твёрдый сплав, чем вы ему придавали форму? Если у меня нет ни станка, ни сварки, могу ли я такую насадку заказать у вас?

Share this comment


Link to comment
Share on other sites
