КОРОЛЕВА СТРУБЦИН!

steamroller

1,209 views

    Давно хотел рассказать про этот инструмент. И не просто рассказать, а с чертежами, чтобы каждый с возможностью мог возможностью воспользоваться и сварганить себе это чудо сам. Понятное дело, если есть возможность. Но дело не только в самой железяке. Об этом в конце.

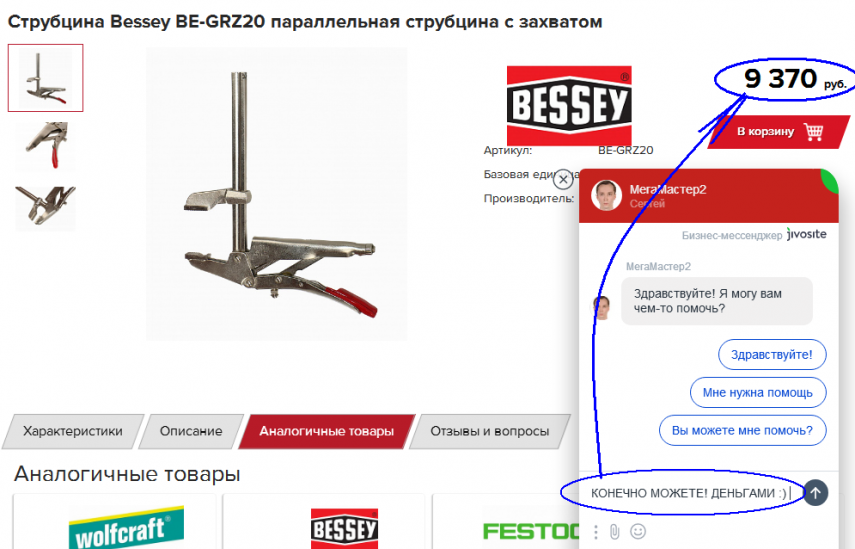

    Поводом ускорить фотосессию стала эта картинка от Саши:


    Впечатляет, правда?

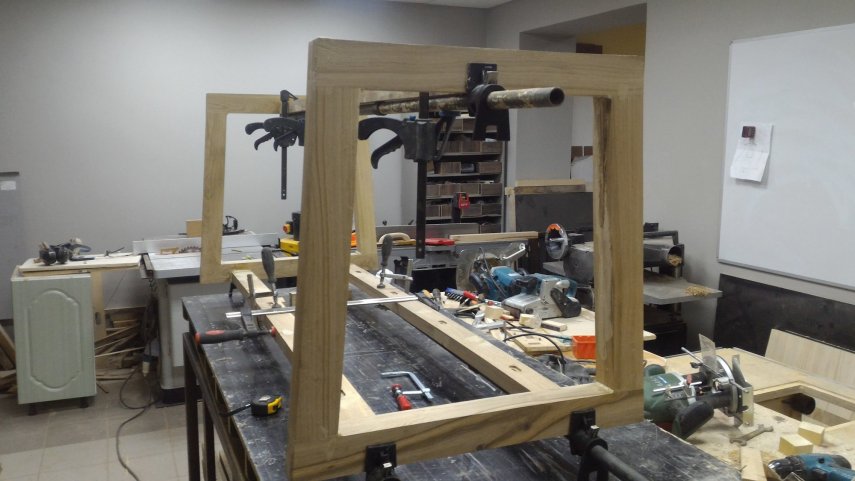

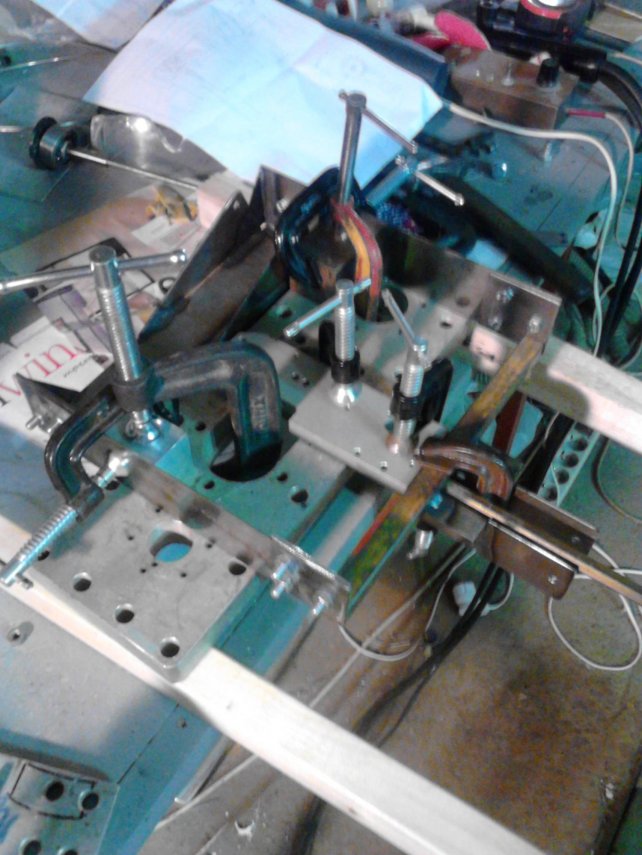

    Итак, про всякие штуки в виде скобы с винтом не рассуждаем. Все мы ими пользуемся и нам всегда их не хватает. На картинке этап сборки неудачного варианта виброрейки.

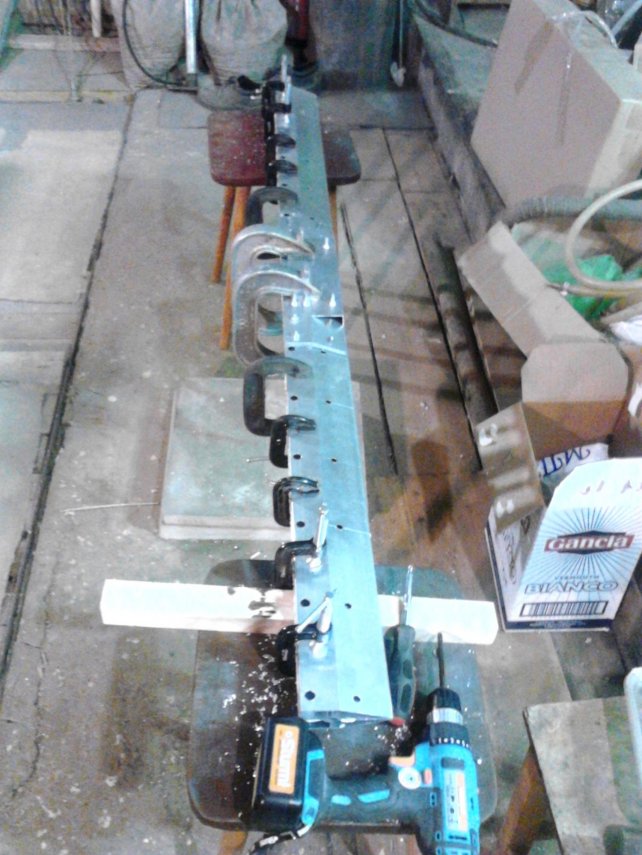

А тут склейка и свинчивание самой рейки из двух правил. Для чего рейка понадобилась я уже рассказывал.


Как видно, струбцин нужно много, очень много, и я не побоюсь этого слова - ДОФИГА!

И самых разных. Такая, например:


Это так называемая параллельная струбцина. Жим у неё охренительный! Просто зверский!

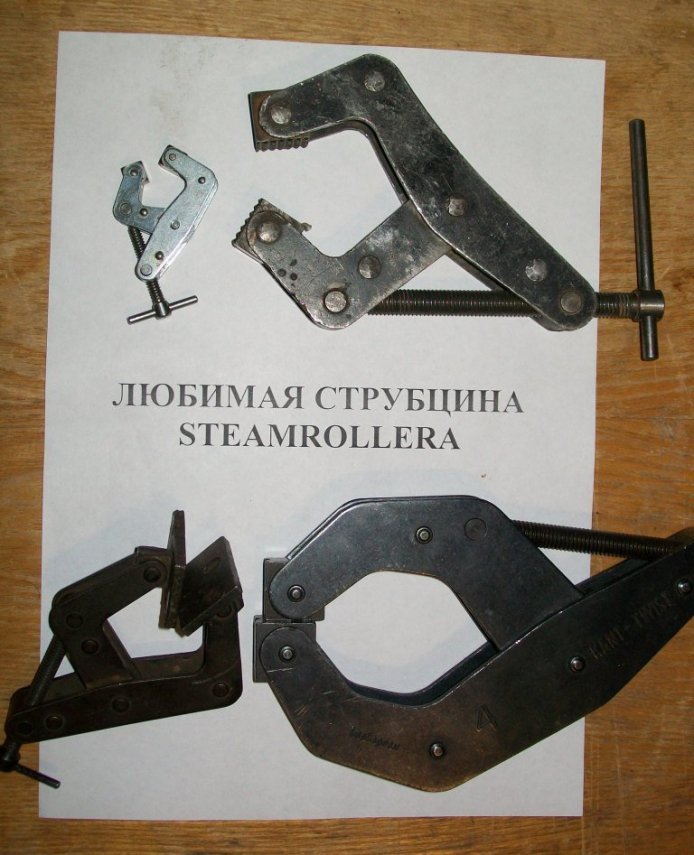

Она хороша, но не шедевральна. А вот та, о которой речь:

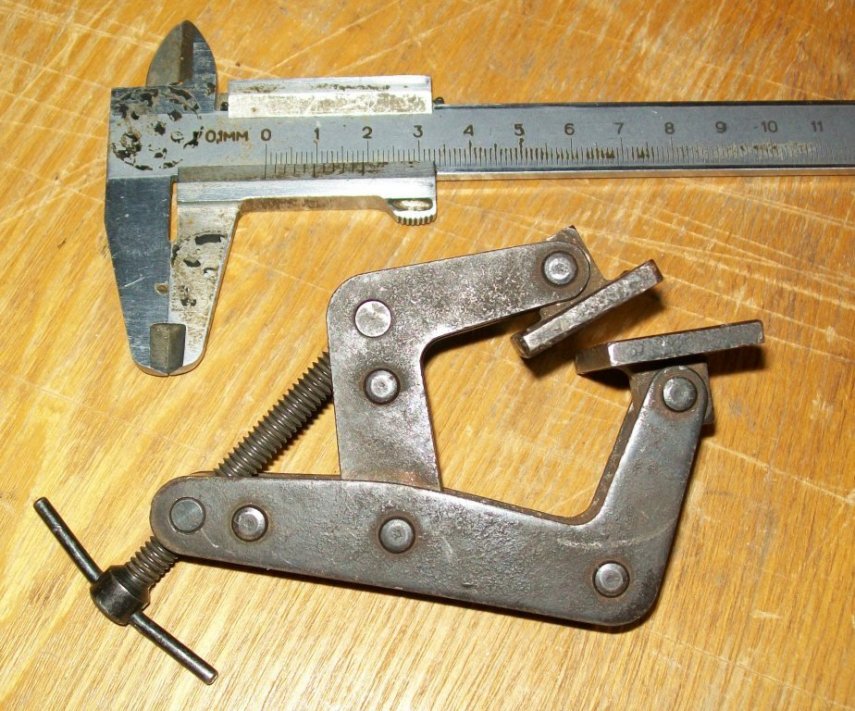

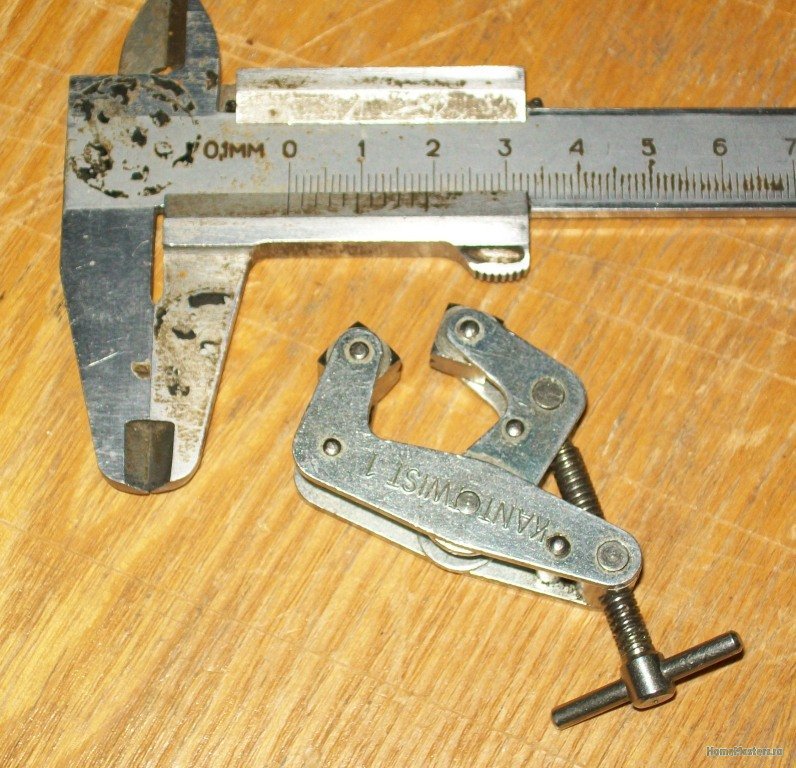

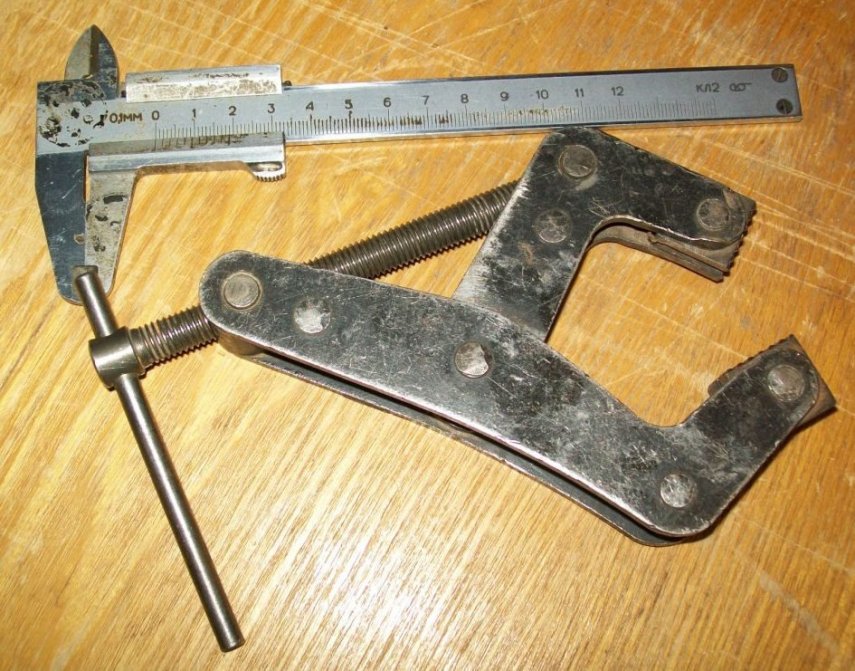

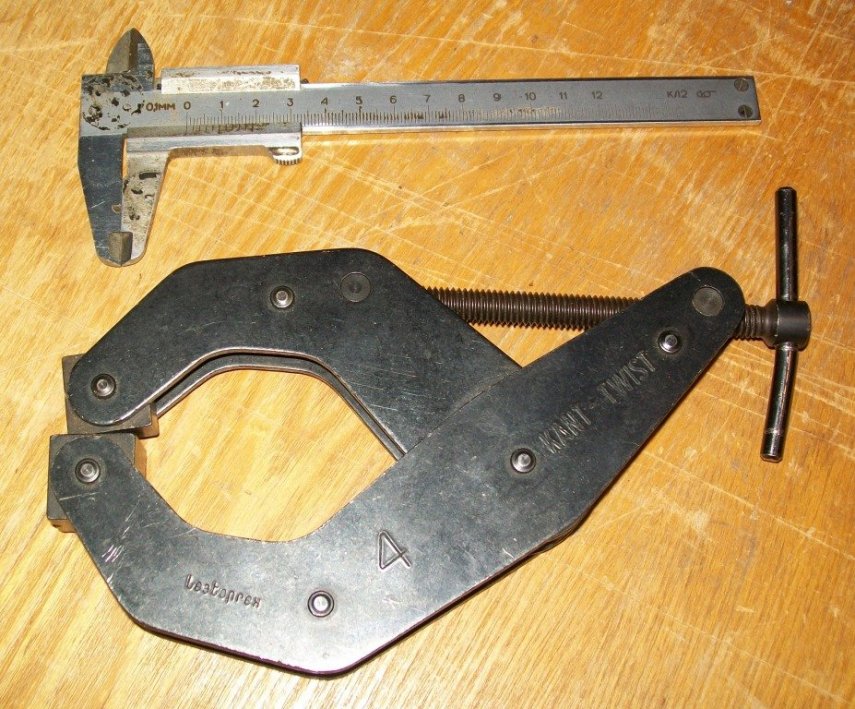

И детально:

06.JPG.a1f64bbcbe2b437169b2c37cc9b96d89.JPG05.thumb.JPG.aa9a29ad0ebe6a082887e499c9e56458.JPG04.thumb.JPG.8a79fc58cfce42a8cd79e01af24609e4.JPG03.thumb.JPG.78c59290301b728c139c27c22f4f54b7.JPG

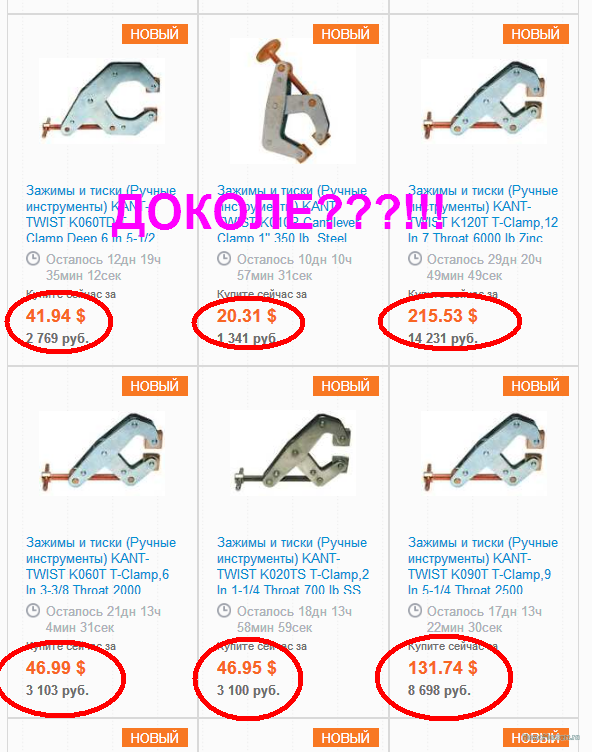

Уверен, подавляюще большинство смотрителей этих картинок видят KANT TWIST впервые. А почему? Секрет за спойлером.

Спойлер






    Впечатляет?

    А теперь вопрос. Почему мы соблюдаем авторские права тех, кто ни хрена никаких обязательств не соблюдает? Они кладут на нас, на весь мир! Они, ***, самые-самые главные в мире, ***! Лазерный/плазменный ЧПУ резак, что есть теперь в каждом городе с  промышленностью и населением свыше 200 тысяч решит вопрос со скоростью реза примерно в 10-15 секунд на одну пластину. А их в изделии 4. Минута! Остальное тоже не сложно. И стоить такая игрушечка должна... Ну не знаю. Вон, гаражная петля 100 рублей стоит. Так что можно было бы вложиться в 500 для самой большой.

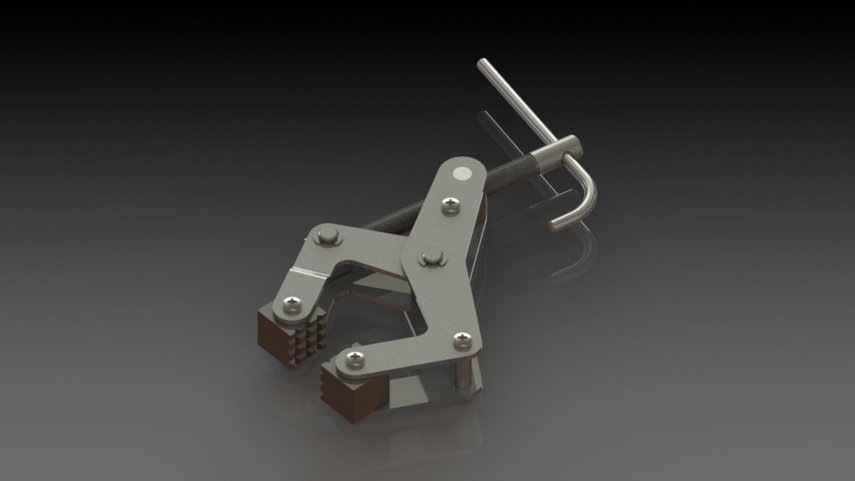

   Покуда чертежи я только начал делать, решил порыться в Сети и... и нашёл! Стырил картинку с чипмейкера, выкладываю.


    Заглядывайте сюда, господа промышленники! Может кого проймёт и вы позаботитесь о тех, кто по вечерам и в выходные не за бутылку хватается, а за инструмент!

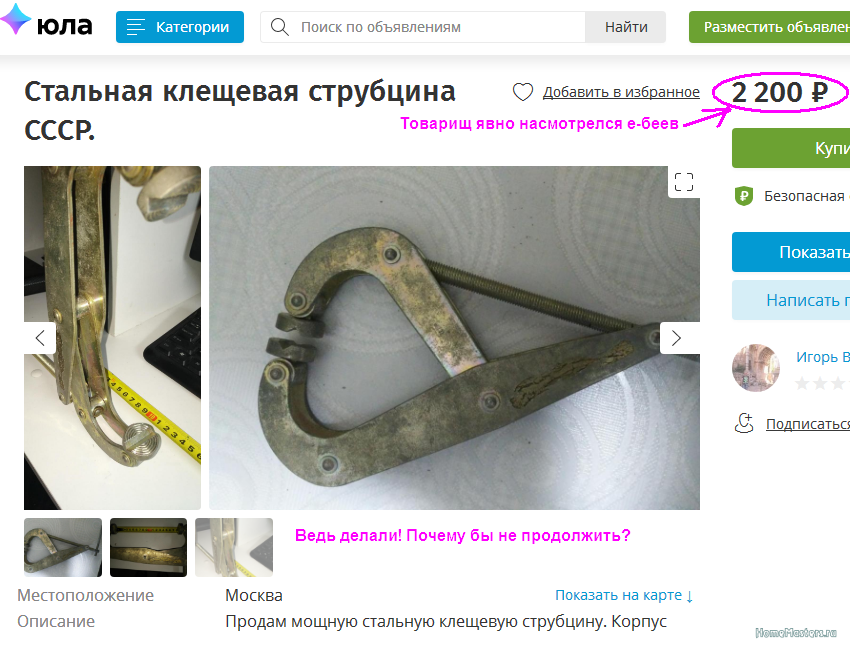

P.S. Уж было спать собрался, но торкнуло еще поискать. И нарыл через Юлу всякие антикварные зажимные устройства - "струбцины СССР", а там...


  • Like 1
  • Thanks 2



19 Comments


Recommended Comments

Струбцины хорошие, только специфика разная,  эти хороши для металла. Для дерева нужен широкий хват и более нежный :)

Share this comment


Link to comment
Share on other sites

Дык, а накладки на что? Вторая после "и детально" с широченными накладками. И если уже говорить про дерево/металл, то дереву по понятным причинам зверский жим не нужен. А значит, эти штуки можно делать из стали попроще и без термообработки. Даже из контурной полосы 20х3 сварить можно. Тоже собирался, да всё руки не доходят. Там единственная хитрость - как ось для гайки сделать? Как придумаю - так сразу и сварганю.

Советы и рекомендации заранее приветствуются :)

Share this comment


Link to comment
Share on other sites

Всеравно не подходят,  с большим обхватом будут тяжелые и громозкие.

Да и накручивать винтом 3см и 30см разница большая.

Быстрозажимные вот что рулит

Share this comment


Link to comment
Share on other sites

Тока не понял, чего в этой струбцине королевского, окромя цены?  Специализированный инструмент для узкого спектра задач. В деревообработке применения ей не вижу.

Share this comment


Link to comment
Share on other sites
3 часа назад, FugenFührer сказал:

Специализированный инструмент для узкого спектра задач. В деревообработке применения ей не вижу.

Универсальный инструмент для широчайшего спектра задач! В том числе прекрасна в деревообработке.

Например, у этой струбцины нет проворота подпятника на конце винта. Жмёшь ей и не задумываешься, что пакет сдвинется.

Сечение литой струбцины - тавр или двутавр. Но пропорции близки к квадрату. Тут же соотношение толщины и ширины даёт высокую жёсткость при малой массе. То есть, эта будет давить и ещё давить, когда обычная С-образная с литой скобой давно гнуться будет. По себе знаю. Не одну уже согнул.

Любое отклонение геометрии обычной С-образной ведёт к дальнейшему искривлению и в итоге к поломке. Тут давящие плоскости "самоустанавливающиеся".

4 часа назад, Sano сказал:

Быстрозажимные вот что рулит

Конечно, штука очень удобная. Но порой её усилия не хватает.

Короче, попробовать бы вам такой поработать. Сами потом в восторге будете! А что до цены? Так это неприкрытое хамство.

  • Like 1

Share this comment


Link to comment
Share on other sites

Вот тебе на доработку😁

А это просто так, может сгодится.

  • Thanks 1

Share this comment


Link to comment
Share on other sites

Ну, Паша, ты опять... В струбцине меня порадовала умильная пружинка! Идейка очень занятная! Ты прям вовремя точку попал - уже хотел взяться на нечто подобное. Обрезков таких как грязи!

А вот с химикатами типа серной кислоты я не играю. Коррозия от них жуткая! Серная, еще 1/2 беды. А вот соляная  - жесть! Однажды всю солянку из мастерской ликвидировал как класс! Она, сволочь, в закрытой бутылке стоит, а всё вокруг ржавеет.

Упорчик прикольный. Токмо я каждый раз что-нибудь под случай варганю на скорую руку. А поскольку на скорую - поделка получается не долгоиграющая.

  • Thanks 1

Share this comment


Link to comment
Share on other sites
4 часа назад, steamroller сказал:

обычной С-образной ведёт к дальнейшему искривлению

В том то и дело что Сструбцина для дерева не часто применяется,  есть более удобные варианты, а приходится и их брать т.к. струбцин не хватает.

Да и давить от души тоже не требуется,  бывают моменты, но в целом всё давится нежно

4 часа назад, steamroller сказал:

Например, у этой струбцины нет проворота подпятника на конце винта. Жмёшь ей и не задумываешься, что пакет сдвинется

Для сборки щитов применяются специальные струбцины, там такого эффекта нету


  • Like 2

Share this comment


Link to comment
Share on other sites

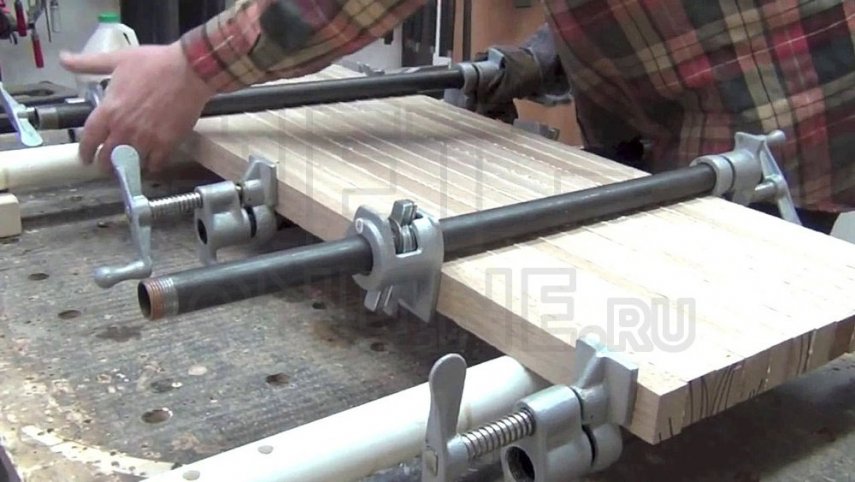

@Sano! Ну да, трубная для щитов без альтернативы. Но она только для щитов.

Покуда ты щиты тронул, хочу одной идейкой поделиться. Пришла она от унылого вида старых деревянных подоконников. Тогда пластика не было и строили с деревянными или бетонными. Деревянный - тот же щит. Расположение для него крайне неудачное! И тебе солнце, и батарея снизу шпарит, сквозняки сюда же, и от воды, что попадает мимо полива цветов, подоконникам тоже достаётся.

Идейка давно в голову пришла. Но тогда про форстнер и фрезер никто не слышал. А теперь всё это есть и можно при случае заменить пластик на толстый сборный щит нужных габаритов.

А чтобы не рассохся и не расклеился, в крайних досках щита сверлим форстнером друг против друга. Глухие дырки соединяем глубоким фрезерованным пазом. В дырки вставляем гнутые пластины, в пазы шпильки и стягиваем. Но не просто, а через пружинки, которые легко почерпнуть в автопроме. Зверские пружинки от форсунок, например. Только у них дырка маленькая. Это я для примера. БУ-шных пружинок таких можно гору натырить в каком-нибудь автохозяйстве. Да и в магазинах они не дороги.

Стяжек таких делаем дофига! Через каждые 100 мм. Или 50.

Выходит, мы собираем щит с эдакой встроенной "плавающей" (ведь запружинена) стяжкой - струбциной. Она позволит "дышать" деревяшке, но не растрескиваться.

Share this comment


Link to comment
Share on other sites
21 минуту назад, steamroller сказал:

Но она только для щитов

Во все и нет, трубы можно соединить до нужной длины и вот так давануть для склеивания, и это не единичный случай, примеров много.  Главное что можно сделать достаточно длинные струбцины, а хочешь и очень короткие.  Трубы бери разные.


31 минуту назад, steamroller сказал:

Но тогда про форстнер и фрезер никто не слышал. А теперь всё это есть и можно при случае заменить пластик на толстый сборный щит нужных габаритов.

с тех пор не только фрезер фоснер появился, но и клей другой , поэтому идея интересная но не нужная,  ибо если взять доски менее 6%влажности то усыхать будет уже некуда, да и от коробления есть старые методы, а шпильки твои не удержат доски от коробления, согнутся блюдцем.

  • Thanks 1

Share this comment


Link to comment
Share on other sites
8 минут назад, Sano сказал:

а шпильки твои не удержат доски от коробления, согнутся блюдцем.

Это надо учесть! Про % хорошо напомнил. Сейчас мне не до подоконников - установлены самые копеечные, какие можно было найти. Но если до них доберусь, буду пробовать именно эту схему + поперечная накладка снизу из трубы типа 20х40 не с дырками, а с пазами для подвижности.

Ну, если до дела дойдёт, я тебя на консалтинг дёрну :)

Share this comment


Link to comment
Share on other sites

Не нужна там никакая накладка, вообще железо не нужно.

Share this comment


Link to comment
Share on other sites

@Sano , всё не так. Сейчас ничего не нужно - затея начнётся ещё не завтра. А вот про симбиоз дерева и железа я бы с тобой очень поспорил бы. Но долгими зимними вечерами :)

Share this comment


Link to comment
Share on other sites

Сила стягивания конечно не велика, но наверно не плохой помощник, особено когда не хватает третьей руки, чтоб одним движением что-нидь прихватить.

  • Like 1

Share this comment


Link to comment
Share on other sites

Эту вайму в пух и прах распинали ))) зажать она не может, а незажимать есть более простые вещи

Share this comment


Link to comment
Share on other sites

@Sano, а я пинать не буду :)

@pavlik123, там занятная идея видна - сделать двусторонней для малых размеров и больших. Пружину можно оставить для предфиксации, а можно выкинуть. Зажим устроить эксцентриком, как на другом твоём видео.

Share this comment


Link to comment
Share on other sites

ШОУ МАСТ ГОУ ОН! :)

Один товарищ, отличающийся высочайшим уровнем навыков и обширностью познаний, поскромничал и прислал ролик мне в личку, а не сразу сюда. И в самом деле, идея не нова. Но реализация "из чего попало" воодушевляет, покуда ценник на штампованный "оригинал" безобразно хамский даже в китайэкспрессах. Полез я в поисковик картинку поискать, чтобы сослаться и напоролся на это чудо расчудесное!


Share this comment


Link to comment
Share on other sites
