Покажите, пожалуйста, фотки правильно собранные электрощитов в квартире. Интересует грамотная и эффективная разводка жил внутри щита.

Link to comment
Share on other sites

Мой экземпляр в гардеробной спрятан и еще не доделан, но работает.post-19386-1268612781_thumb.jpg

Link to comment
Share on other sites

Мой экземпляр в гардеробной спрятан и еще не доделан, но работает.post-19386-1268612781_thumb.jpg

Полностью самодельный? А почему не купили готовый щит?
Link to comment
Share on other sites

В смысле готовый ? Готовые у нас только железные ящики продают и все. А тут у меня своя схема, под нее закупался (не только в РФ), потом на коленке все это оптимально раскладывал, смотрел и только потом собрал.

Link to comment
Share on other sites

У кого-нибудь есть еще фотки собранных или в процессе щитов?

Link to comment
Share on other sites

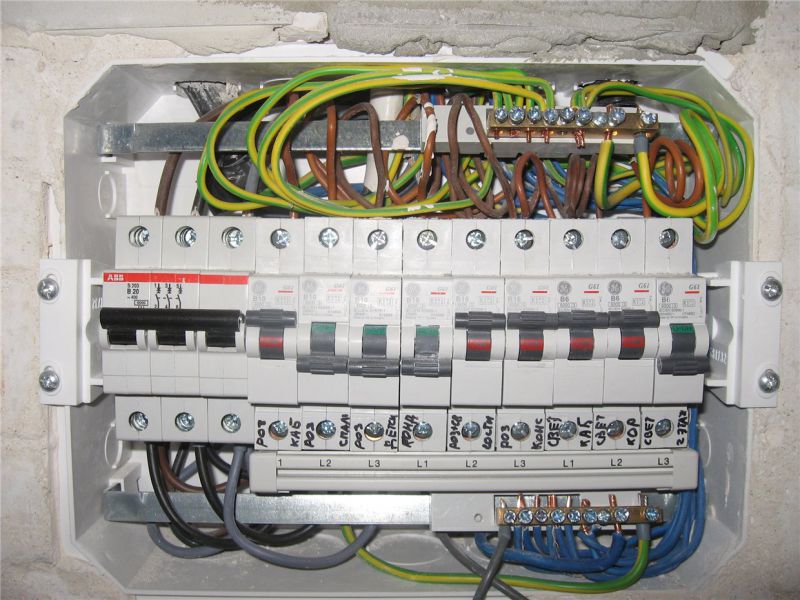

Вот один из моих - ext_a83cba7d06e57f4cba13169fef104708.jpg А это второй, но фотка старая, ещё не законченного

Интересует грамотная и эффективная разводка жил внутри щита.

Этим ты похоже всех напугал. Мои точно не претендуют на то что тебе надо, но за неимением других мож тоже пригодятся... :)

Link to comment
Share on other sites

Вот пока что мой в процессе. Еще снизу десяток проводов выйдет...


Link to comment
Share on other sites

А концы кабелей не маркировал или на фотке не видно?

Link to comment
Share on other sites

А концы кабелей не маркировал или на фотке не видно?

Щит в перегородке, с другой стороны не закрыто, и там все кабели подписаны. А вот как их подписать, когда с той стороны закрою, после соединений, на будущее?
Link to comment
Share on other sites

Все кабели, входящие в щит, маркируй обязательно. Пригодится однозначно, проверено. Маркируй на кусках неснятой изоляции.

Link to comment
Share on other sites

Вот мой щит в процессе.... Покритикуйте, если есть, за что.


Link to comment
Share on other sites

Вот мой щит в процессе.... Покритикуйте, если есть, за что.

Я конечно могу ошибиться, надписей не видно, но твои диф.автоматы, очень похожи на мои УЗО ;)
Link to comment
Share on other sites

Я конечно могу ошибиться, надписей не видно, но твои диф.автоматы, очень похожи на мои УЗО ;)

А сфоткай свои УЗО поближе? я в CenuKlubs их брал, General Electric
Link to comment
Share on other sites

Щаз уже не доберусь, щиток посудой заставлен. Начну разгребать - мелких перебужу. На предыдущей странице фотка есть. Да и видно там все вроде.

Link to comment
Share on other sites

Вот мой щит в процессе.... Покритикуйте, если есть, за что.

Не увидел запаса по фазным проводам. Обязательно должны быть петли запаса по любому из проводов.
Link to comment
Share on other sites

Не увидел запаса по фазным проводам. Обязательно должны быть петли запаса по любому из проводов.

Те штук 8 проводов, что протянуты за автоматами - это старые провода, которые до меня уже лежали. Если и делать для них кольца, то придется ряды автоматов менять местами, то есть опускать их вниз. А дифы поднимать наверх. А так как входной провод тоже не очень длинный, то вводной автомат я планировал ставить на нижнюю планку справа, и от него сразу же коммунтировать дифы слева. Если переставлять ряды автоматов, придется больше соединений делать...А основные, мною проложенные фазы, идущие сверху - там запас по метру еще, колец понаделаю...
Link to comment
Share on other sites
