Покритикуйте схему электрощитка

[Антон Маеров]

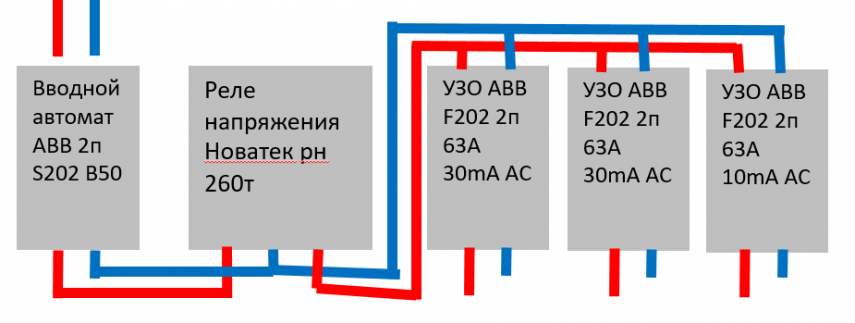

Поправка. Реле планировал подключать так. Правильно ли?

[Антон Маеров]

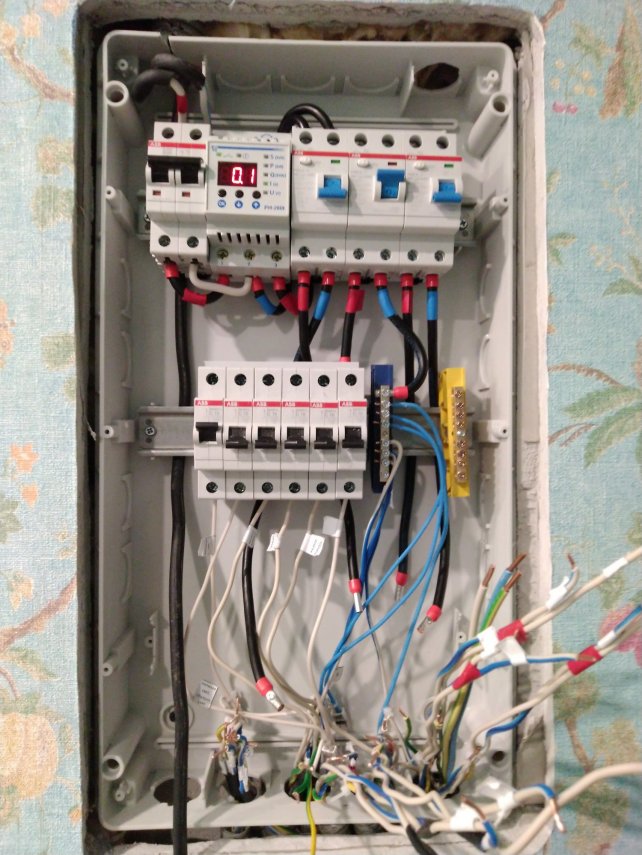

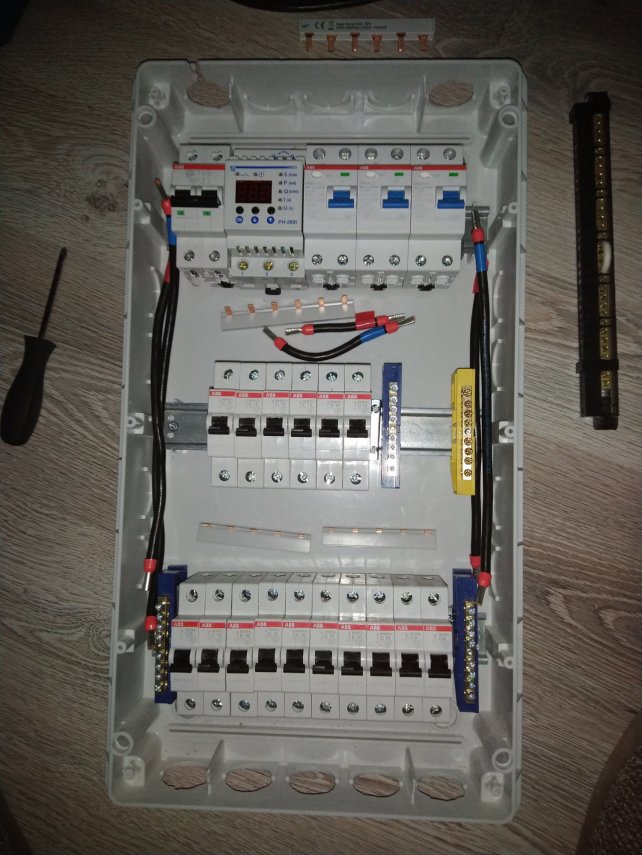

Пока вот так получается:

[bagayama]

В 29.03.2020 в 04:00, Антон Маеров сказал(а):

планировал во вход РН с нейтралью ввести нейтраль с вводного автомата и нейтраль уходящий на нейтраль УЗО, но на большинство видео и схемах ноль от РН ведут на нулевую шину, на которую приходят нули от энергопотребителей, поэтому закрались сомнения правильно ли так делать?

В 29.03.2020 в 12:37, Антон Маеров сказал(а):

Реле планировал подключать так. Правильно ли?

Можно делать шлейфом, как у вас, можно делать ответвлением от шины нейтрали.

Вопрос лишь в обеспечении качественного контакта, в данном случае по ходу нейтрали.

Нейтраль на РН обеспечивает работу самого РН (грубо 5Вт) потому при соединении ответвлением от шины она м,быть вообще минимального сечения.

Если зажимной контакт на РН способен (а это реле на 63А) нормально зажимать концы перемычек, напримерь 2-х 10мм2 в НШВИ-2, то проблем нет никаких и варианты для нейтрали РН шлейф и ответвление равнозначны.

ПыСы НШВИ-то пресс-клещами жмёте?

[Антон Маеров]

22 часа назад, bagayama сказал(а):

Можно делать шлейфом, как у вас, можно делать ответвлением от шины нейтрали.

Вопрос лишь в обеспечении качественного контакта, в данном случае по ходу нейтрали.

Нейтраль на РН обеспечивает работу самого РН (грубо 5Вт) потому при соединении ответвлением от шины она м,быть вообще минимального сечения.

Если зажимной контакт на РН способен (а это реле на 63А) нормально зажимать концы перемычек, напримерь 2-х 10мм2 в НШВИ-2, то проблем нет никаких и варианты для нейтрали РН шлейф и ответвление равнозначны.

ПыСы НШВИ-то пресс-клещами жмёте?

Выходит можно нейтраль из вводного автомата сразу пустить в УЗО, минуя РН? Это было бы здорово, не будет сдвоенного соединения. Сейчас вставил 2 разных провода в гнездо РН для нейтрали, держится хорошо, но не красиво.))

А нейтраль РН выходит можно на любую из нулевых шин закинуть.

НШВИ жму простенькими клещами для обжима, наконечник получается овальный.

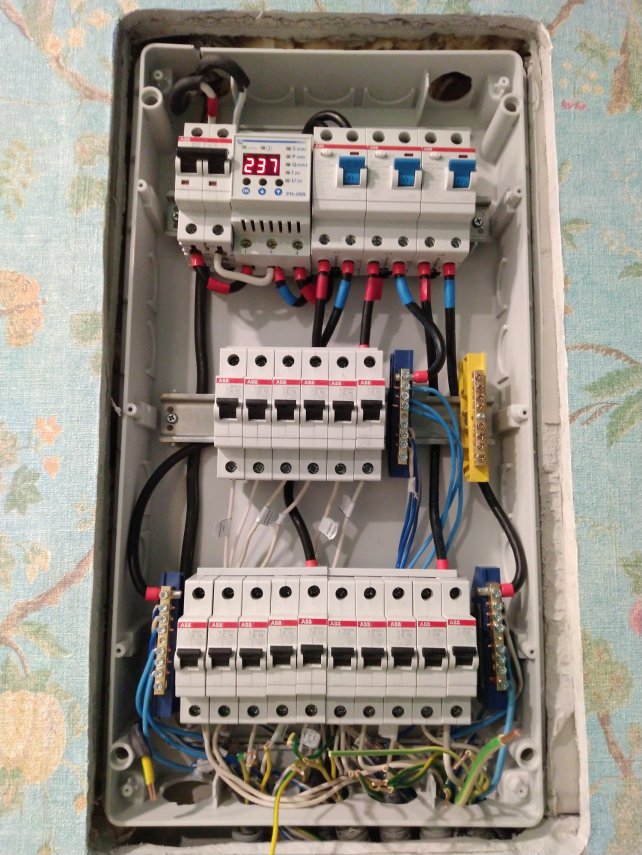

Уже подключил 2 рейки:

[bagayama]

2 часа назад, Антон Маеров сказал(а):

нейтраль РН выходит можно на любую из нулевых шин закинуть.

Не любую, а основную (нейтраль питания).

На нейтрали после УЗО подключать нельзя.

[Антон Маеров]

Ура! Вчера закончил подключение всех фаз и нейтралей. И всё работает и розетки и свет.) Класс.) Осталось подключить заземление. Ещё раз спасибо огромное за советы и помощь! Всем успехов.

[dimp]

В 04.03.2020 в 21:13, bagayama сказал(а):

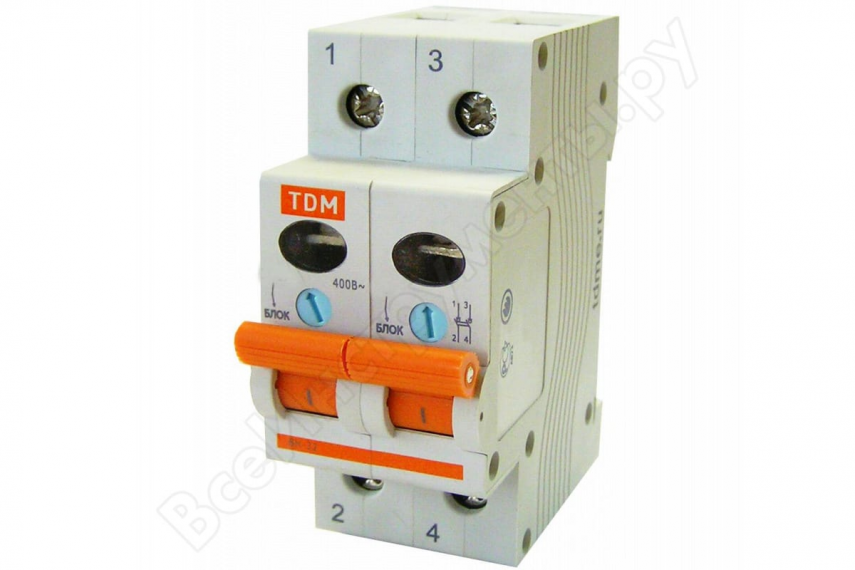

Вот кстати у ТДМ есть такой прикольный рубильник:

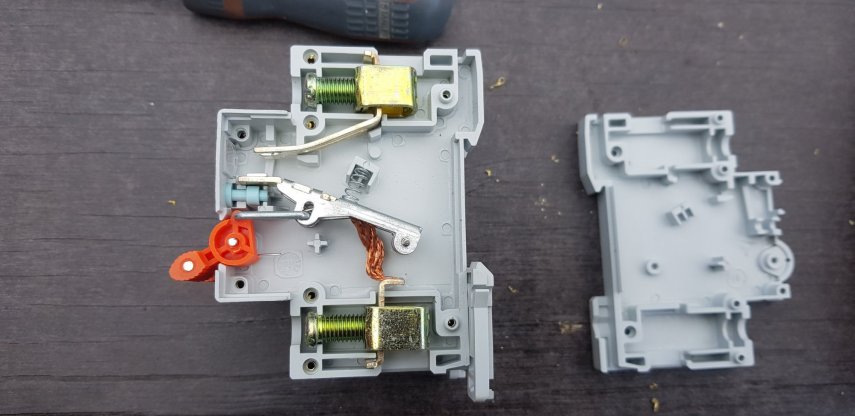

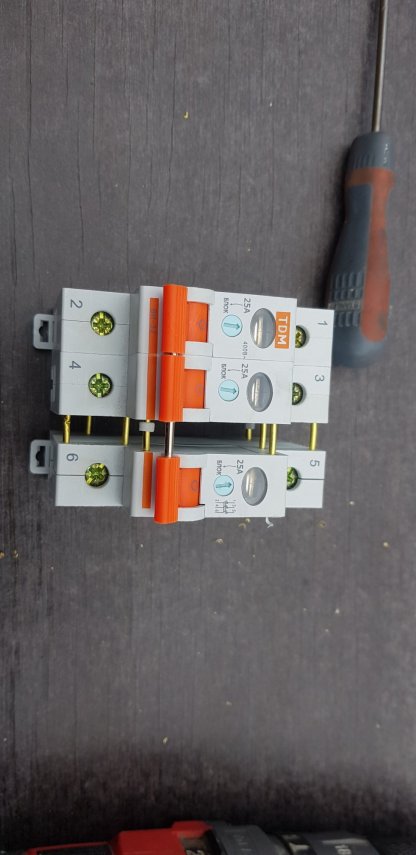

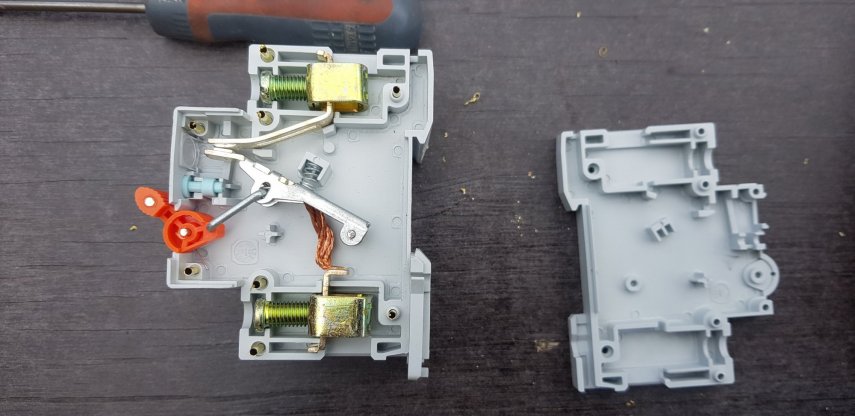

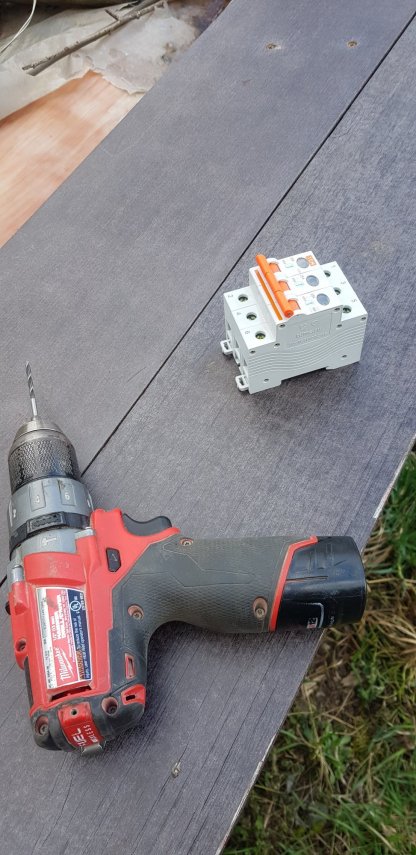

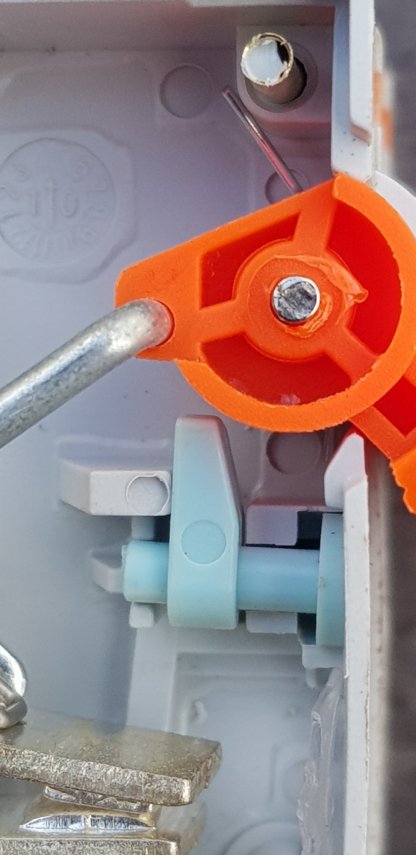

ну я всё таки нашел время

[bagayama]

9 часов назад, dimp сказал(а):

я всё таки нашел время

Маньяк!

Ну и как, результат вскрытия тебя удовлетворил?

...

Ты лучше скажи как собрать обратно с сохранением фирменного вида (где взять крепящие втулки и как идеально развальцевать)?

[bagayama]

В 08.04.2020 в 12:25, Антон Маеров сказал(а):

Ура! Вчера закончил подключение всех фаз и нейтралей.

Для первого раз - хорошо.

Дырки в пластроне (передняя панель щита) закрой специальными заглушками:

фирменная - https://www.etm.ru/cat/nn/17012859/ , или ИЭК попроще https://www.etm.ru/cat/nn/9815396/ .

НШВИ обжимать овалом не комильфо, правильно - трапецией или квадратом/шестигранником.
