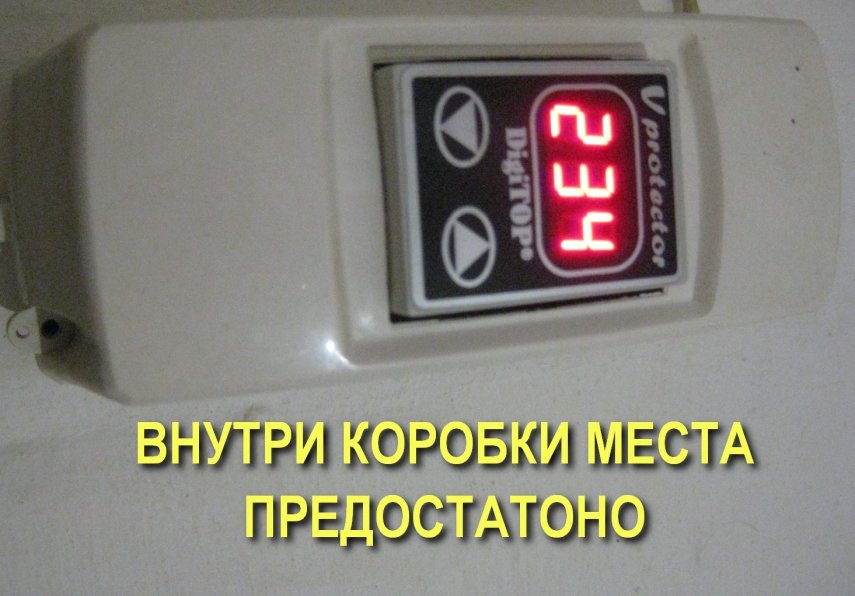

Реле напряжения Digitop V-Protector Vp-16A

Recommended Posts

Здравствуйте,

Хочу поделиться информацией, а также получить помощь по реле напряжения DigiTOP V-protector Vp-16A.
Купил я это устройство около года назад, но все никак не было времени его подключить. Сразу после покупки я его не проверил, о чем теперь жалею.
Сейчас при подключении выявилась проблема: устройство периодически щелкает реле (напряжение находится в установленных пределах), причем цифровая часть работает исправно. Пощелкивание (или даже "потрескивание") происходит самопроизвольно, а также вызывается при несильном постукивании по плате. Нагрузка при этом, естественно, также включается/отключается.
Сначала предположил что где-то непропай, однако вскрытие показало на первый взгляд нормальное качество пайки и отсутствие явных непропаев.
Пропаяли еще раз реле и ключевой транзистор и сопротивление, однако проблема не исчезла.
Также было обнаружено что на плате не установлен диод (шунтирующий реле) и еще два компонента - на мой взляд стабилизирующие диоды:


Может ли быть причиной такой неисправности некачественное реле, или же это связано с отстутствием компонентов? Пока от производителя нет никакого ответа, но может быть у кого-то из форумчан есть схема этого устройства?

Заранее благодарю за ответы и с Новым Годом всех!

Share this post


Link to post
Share on other sites

Набросал схему платы, красным цветом выделил детали, которые не установлены на плату, но под них есть посадочные места: https://homemasters.ru/up...37eefb43.jpg Вопрос остается открытым.

Share this post


Link to post
Share on other sites

Начал более внимательно рассматривать параметры установленных деталей - в диодном мосту стоят разные диоды:
https://homemasters.ru/up...654d6efd.jpg :cool: https://homemasters.ru/up...e3746a6a.jpg

Черные диоды - удалось на маркировке прочитать 1N407. А красные похожи на вот такой:
На одном удалось вычитать следующее:
BZX
850
12

Я так понимаю что это стабилитроны на 12В.

Далее, померял напряжение после диодного моста на электролите - 9-10В, прыгает (при подключенном микроконтроллере с дисплеем).
При отключенном контроллере с дисплеем напряжение на электролите - 12В.
В общем-то очевидно что 12-тивольтовое реле при такой просадке может не работать.

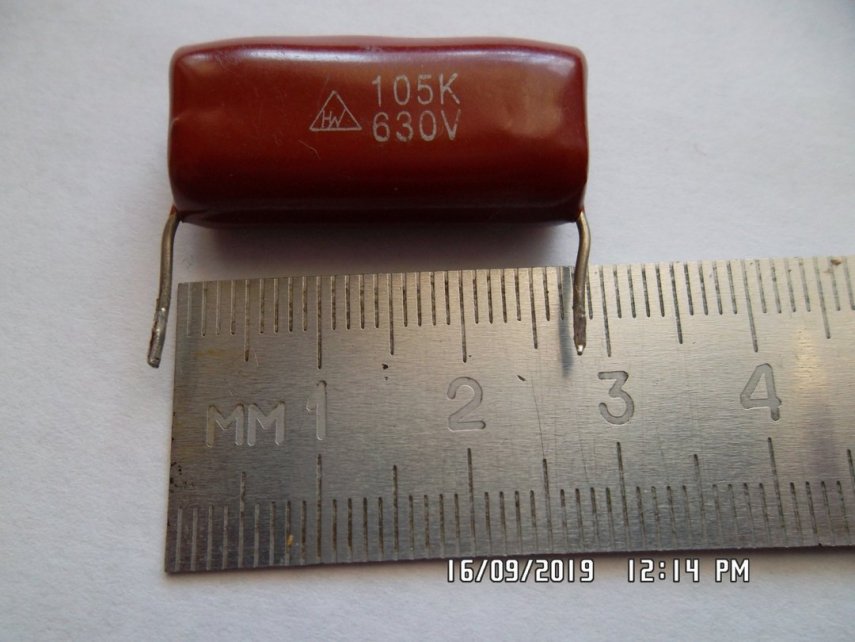

Также проверил по емкости конденсатор на входе - нормальный (1мкФ).
На выходе моста электролит по ERS - тоже нормальный.

Share this post


Link to post
Share on other sites

диодик который шунтирует реле поставь (тот же 1n4007)те которых нет - это стабилитроны они у тебя в мосту стоят, проверь напряжение после кренки (7805) стабильно 5В

Share this post


Link to post
Share on other sites

dimp, я поставил шунтирующий диод 1n4148.
По напряжениям - на 7105 напряжение 5В, то есть питание для микроконтроллера стабильное.
А вот на реле - оно прыгает от 9 до 11В.
У меня под рукой есть 2 диода 1n4005, я думаю можно ли в мост их поставить вместо стабилитронов, а стабилитрон поставить в цепь где должны быть VD11 и VD12 (только поставить один стабилитрон т.к. они на 12В).

Share this post


Link to post
Share on other sites

Если это стабилитроны ,то они должны быть нарисованы наоборот (катодом вверх-красные,на входе стабилизатора) .Можно подобрать другой наш стабилитрон (или 2 последовательно ) ,что бы напряжение было вольт 12-14.Но сначала (без переделки),что бы окончательно найти причину -соедините +5в на базу (через резистор) транзистора(ключа) и послушайте есть ли треск (мигание ) ,если нет то пойдем дальше.

Share this post


Link to post
Share on other sites

если гуляет на выходе моста поменяй кондюк С4 , короче перебирай схему (стабилитрон как lightwall указал)

а до замены измерь сколько у тебя на выходе цепочки r2 c5 (на входе моста)?

Share this post


Link to post
Share on other sites

Подключал +5В от 78L05 на R4. Реле открылось, однако напряжение было около 11В. Вроде не шумело.Попробую в мост поставить 4 диода, а стабилитрон 12В поставлю вместо VD11-VD12 (обратно тому как у меня нарисованы диоды VD11-VD12).Позже отпишусь...

Edited by frosters

Share this post


Link to post
Share on other sites

11в =это потому ,то остальная схема не подключена ,наверное. Мост можно не трогать ,не в этом причина .скорей всего идет помеха от цифровой схемы по цепи управления ключом.Можно поставить небольшой кондер на вход управления ключом.

Share this post


Link to post
Share on other sites
