Сборка канализации


Сообщений в теме: 17

#1   Контач

Контач
  • Топикстартер
  • Offline
  • Пользователи
  • Стажер
  • Pip
  • 02-Январь 13
  • 12 сообщений
  • 1 спасибо
  • Воронежская губерния
  • 0

Отправлено 31 Март 2013 - 12:48

День добрый!Меня интересует правильно ли подобраны комплектующие на рисунке, может что лишнее или наоборот не хватает (планируется монтаж не в штробах).А также ещё один момент - высота указанная в файле, она произвольна или же "от и до" ?

Прикрепленные изображения

  • 33 - Размер 155,41К, Загружен: 633

  • 0

Не нашли ответа? Посмотрите еще здесь Скрыть

Поблагодарили 1 :

#2   Sano

Sano
  • Online
  • Администрация
  • Обычный отделочник :)
  • PipPipPipPip
  • 18-Ноябрь 04
  • 17 706 сообщений
  • 4047 спасибо
  • Россия
  • 539

Отправлено 31 Март 2013 - 12:51

для ванной также поставить 45 убрав 90 тройниквысота для стиралки лучше глянуть паспорт самой стиралки, мало ли там что своё есть, не стандартное
  • 0

#3   Kasta

Kasta
  • Offline
  • Прорабы
  • Прораб
  • PipPipPipPip
  • 05-Декабрь 11
  • 263 сообщений
  • 40 спасибо
  • Монино
  • 4

Отправлено 04 Апрель 2013 - 16:52

Вроде все верно. Только еше надо же переход с 110 на 50.

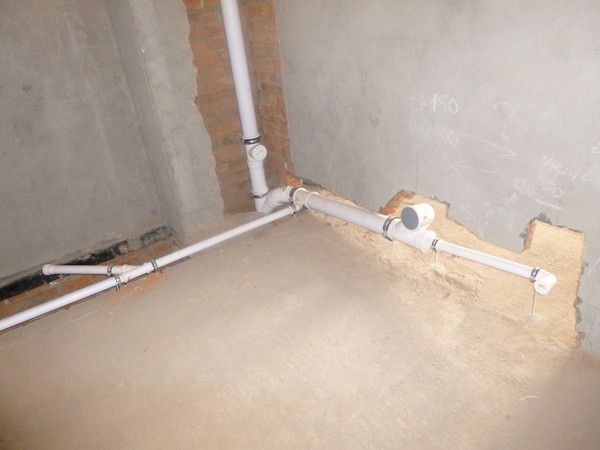

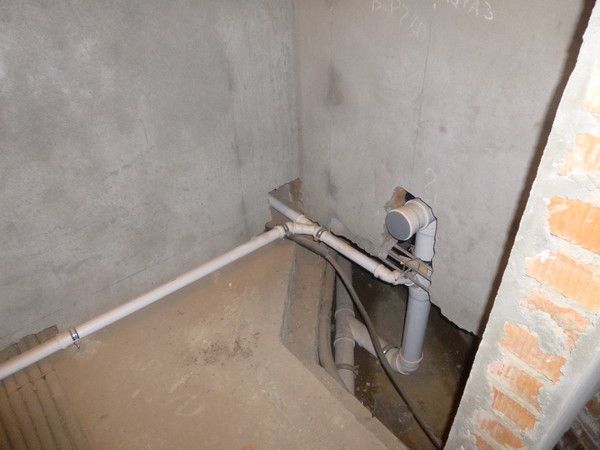

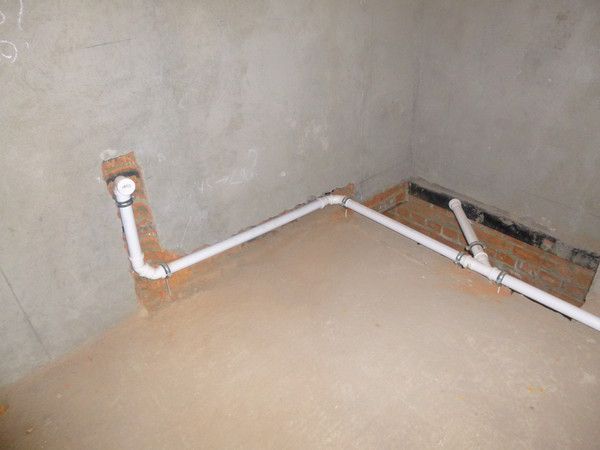

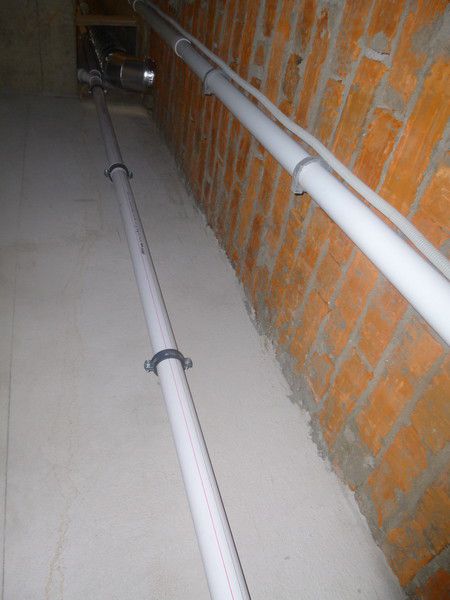

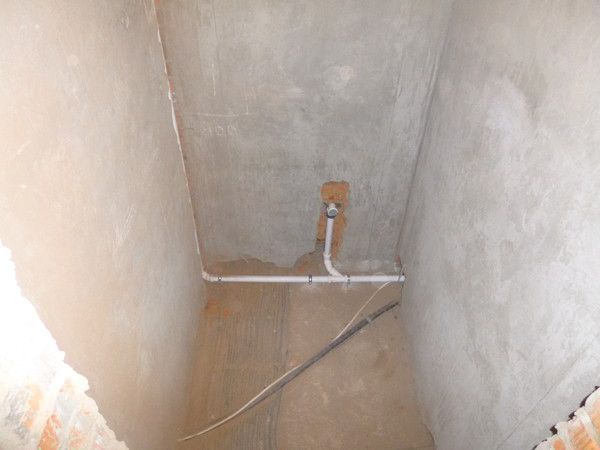

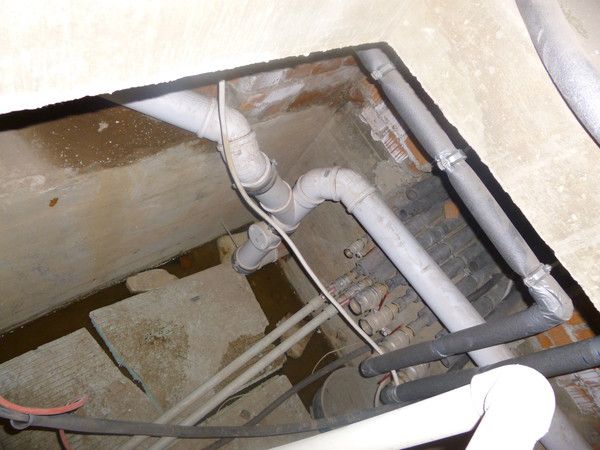

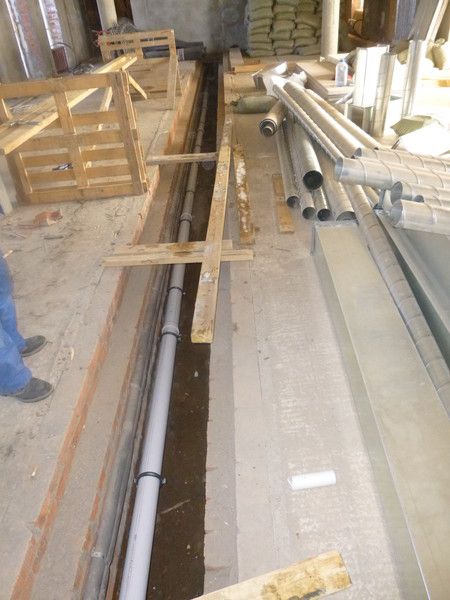

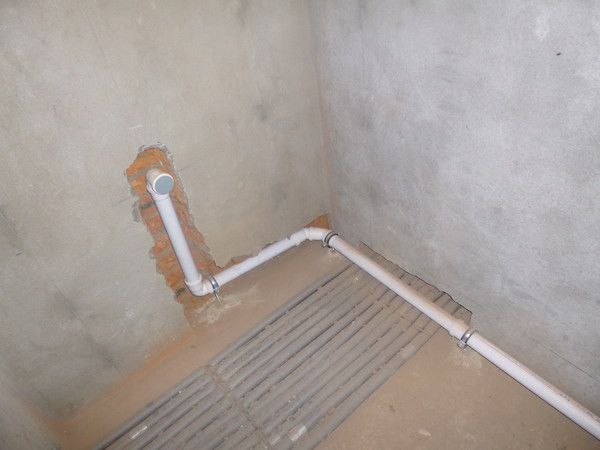

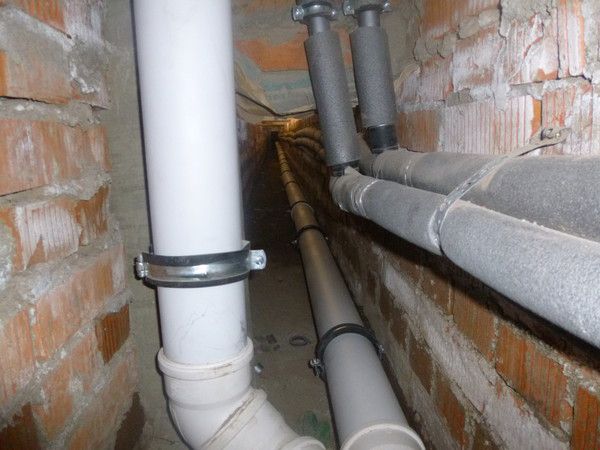

Просто канализация это конструктор. Вот мы сейчас тоже развлекаемся




  • 0

#4   bagayama

bagayama
  • Online
  • Прорабы
  • Красивый, но без бороды
  • PipPipPipPip
  • 18-Декабрь 06
  • 4 940 сообщений
  • 893 спасибо
  • Пермь
  • 151

Отправлено 05 Апрель 2013 - 09:19

А меня всё интересует теория некоторых вопросов сборки каналии. Вот скажем выходит какой нестандартный угол, да такой что и посчитать его непросто, в объёме поскольку, а не в плоскости, плюс длина тоже не явно вымеряется. Начинаешь (я про себя как не специалиста) идти брать один поворот/тройник, потом другой, Что-то меняешь, после итоговой сборки остаётся куча разных комплектующих. Понятно что сделать можно несколькими способами, в зависимости от наличного "сортамента", но вот как правильно исходно расчитать? Скажем вот ставлю я в угол угловой унитаз (Артекс, типа Конструктор). У него выход по 45гр. Плюс невысоко. А мне ещё надо в продолжение 100-ки на унитаз запустить 50-ку, притом чтоб при смыве несильно забрасывало в 50-ку сточные воды с соотв. фрагментами и высота подключения в 50-ку чем меньше тем лучше, а длина её грубо 1.5 м. Сделал конечно, но не в один приём. А хочется сразу всё посчитать и на место поставить без беготни за нестандартными изделиями. С уклонами у каналии вроде всё понятно мне, Техник-Сану благодаря, но вот хоть убейте меня не понимаю как может из крестовины/тройника стояка в отвод 87 гр течь вода, что идёт сверху (снял трубу, а тебе на пол потекло потихоньку...). Плюс не один человек мне уже говорил что ему верхние какашки закидывает в лежак 100. Это что, нормально, так и быть должно? Почему тогда не ставят крестовину на 45 гр? Все ведь сплошь под 90 (87). Может проще, как всегда делают чтоб самим меньше напрягаться в ущерб правильной работе каналии?

правильно ли подобраны комплектующие

В зависимости от крепежа каналии (скажем подъемы убраны в стену) может потребоваться добавление компенсатора канализационного для возможности ремонта.
  • 0

#5   Alice Tracy

Alice Tracy
  • Offline
  • Модераторы
  • Спроси меня "как" и сделай наоборот!
  • PipPipPipPip
  • 07-Июнь 09
  • 7 161 сообщений
  • 1206 спасибо
  • Москва
  • 195

Отправлено 05 Апрель 2013 - 09:30

Начинаешь (я про себя как не специалиста) идти брать один поворот/тройник, потом другой, Что-то меняешь, после итоговой сборки остаётся куча разных комплектующих.

Я думаю, у них по паре чемоданов есть разных уголков, переходников и манжет на все случаи жизни. А я, когда столкнулся с этим же, пришел, купил всех штук по одной, дома собрал из подошедших, а остальные вернул в магазин по чеку, совершенно без проблем. Конечно, лишняя трата времени, но все же...
  • 0

#6   bagayama

bagayama
  • Online
  • Прорабы
  • Красивый, но без бороды
  • PipPipPipPip
  • 18-Декабрь 06
  • 4 940 сообщений
  • 893 спасибо
  • Пермь
  • 151

Отправлено 05 Апрель 2013 - 09:42

Видишь, не всегда так: купил и собрал, бывает по месяцу пауза из-за какой-нибудь другой причины (заказал вот унитаз - везли... бл... 3 месяца, по ходу 2 шт. по дороге разбили, а мне только такой и надо было).

у них по паре чемоданов есть разных уголков, переходников и манжет на все случаи жизни.

Чемоданов у них хватает, только там в основном инструмент - напр на разовый выезд кто всё возит? Тут был прикол, переваривали мне стояк ну и ещё по мелочи, не хватило 1 копеечного тройничка ПП. Один на машине, без проблем "съездим" - нашли магазин вечером, ругаясь с продавщицей нашли этот тройничёк. Я говорю, "давай возьмём 2, запас кармат не тянет". -"Не надо". Приезжаем на квартиру, второй смотрит на нас и говорит "А ведь ещё такой один нужен..." :D
  • 0

#7   olejonok

olejonok
  • Offline
  • Прорабы
  • Домушник - самоучка
  • PipPipPipPip
  • 31-Октябрь 08
  • 4 165 сообщений
  • 808 спасибо
  • ӨФӨ
  • 29

Отправлено 05 Апрель 2013 - 11:05

Kasta
Интересно, на чем стена держится? :)


  • 0

#8   Контач

Контач
  • Топикстартер
  • Offline
  • Пользователи
  • Стажер
  • Pip
  • 02-Январь 13
  • 12 сообщений
  • 1 спасибо
  • Воронежская губерния
  • 0

Отправлено 10 Апрель 2013 - 16:26

Вечер добрый!Обновил конфигурацию сборки, поэтому есть несколько моментов - прав ли:- Что делаю общей ванну+раковина или по-хорошему сделать раздельной?- Тот объект что под знаком "?" имеет два глухозаделанных ответвления под 90 градусов к 110 ке, это наверно для обслуживания (но как?), поэтому к 110 добавляется тройник 110+50 под 45 градусом и плюс сама 110 под 45 градусом для подключения унитаза.Соединение унитаза с тройником посредством фановой трубы наподобие как на рисунке это правильно?

Прикрепленные изображения

  • 33 - Размер 244,57К, Загружен: 456

  • 0

#9   bagayama

bagayama
  • Online
  • Прорабы
  • Красивый, но без бороды
  • PipPipPipPip
  • 18-Декабрь 06
  • 4 940 сообщений
  • 893 спасибо
  • Пермь
  • 151

Отправлено 11 Апрель 2013 - 08:27

делаю общей ванну+раковина или по-хорошему сделать раздельной?

Поскольку размещение канализации - задача пространственная, то по вашему рисунку не понятно где будут стоять ванна и раковина. Хоть развёртку нарисуйте с примерными размерами, в особенности высоты. Пока, как мне кажется отвод на 45 у вас лишний. Если у вас сливы на гофре, получается проще, но это не наш метод :)

Тот объект что под знаком "?" имеет два глухозаделанных ответвления под 90 градусов к 110 ке

Крестовина это. Если геометрия позволяет, во второй отвод можно поставить эксцентрик на 50 и т.о. обойтись без тройника 100Х50Х45. Есть крестовины с отводом сразу на 50.

Соединение унитаза с тройником посредством фановой трубы наподобие как на рисунке это правильно?

Так вариантов переходников к унитазу вагон и маленькая тележка (там и манжеты на канальный отвод, и гофры, жёсткие на разные углы и поворотные "адаптеры", с различной длиной), см. что тебе конкретно нужно и что есть в наличии.
  • 0

#10   Контач

Контач
  • Топикстартер
  • Offline
  • Пользователи
  • Стажер
  • Pip
  • 02-Январь 13
  • 12 сообщений
  • 1 спасибо
  • Воронежская губерния
  • 0

Отправлено 11 Апрель 2013 - 16:36

Крестовина это. Если геометрия позволяет, во второй отвод можно поставить эксцентрик на 50 и т.о. обойтись без тройника 100Х50Х45. Есть крестовины с отводом сразу на 50 - спасиб за подмогу, если не трудно фото этого "эксцентрик на 50".
  • 0

#11   bagayama

bagayama
  • Online
  • Прорабы
  • Красивый, но без бороды
  • PipPipPipPip
  • 18-Декабрь 06
  • 4 940 сообщений
  • 893 спасибо
  • Пермь
  • 151

Отправлено 12 Апрель 2013 - 08:09

Одноплоскостная крестовина канализационная: krest2 - Размер 19,88К, Загружен: 314 Двухплоскостная (бывает левая и правая): krest1 - Размер 33,36К, Загружен: 525

"эксцентрик на 50"

excentrik1 - Размер 14,27К, Загружен: 407
  • 0

#12   Контач

Контач
  • Топикстартер
  • Offline
  • Пользователи
  • Стажер
  • Pip
  • 02-Январь 13
  • 12 сообщений
  • 1 спасибо
  • Воронежская губерния
  • 0

Отправлено 13 Апрель 2013 - 19:42

Вот что у меня...

Прикрепленные изображения

  • 1 - Размер 455,43К, Загружен: 410

  • 0

#13   pavlik123

pavlik123
  • Offline
  • Прорабы
  • Прораб
  • PipPipPipPip
  • 04-Декабрь 09
  • 2 851 сообщений
  • 891 спасибо
  • г.Хабаровск
  • 277

Отправлено 14 Апрель 2013 - 07:45

Обн-бобн, какая у тебя фиговина стоит. Похоже тебе придется ремонтную муфту на 50 применить http://images.yandex.....nts/67.98.jpg или крестовину нормальную поставить.
  • 0

#14   Kasta

Kasta
  • Offline
  • Прорабы
  • Прораб
  • PipPipPipPip
  • 05-Декабрь 11
  • 263 сообщений
  • 40 спасибо
  • Монино
  • 4

Отправлено 14 Апрель 2013 - 22:06

Kasta
Интересно, на чем стена держится? :)

Там не вся стена снесена просто
  • 0

#15   Контач

Контач
  • Топикстартер
  • Offline
  • Пользователи
  • Стажер
  • Pip
  • 02-Январь 13
  • 12 сообщений
  • 1 спасибо
  • Воронежская губерния
  • 0

Отправлено 15 Апрель 2013 - 05:51

Обн-бобн, какая у тебя фиговина стоит. Похоже тебе придется ремонтную муфту на 50 применить -

рассматривался такой вариант, но болле удачным посчитал применение патрубка,т.к вести трубы надо будет не вдоль вывода а к противоположной стороне и применение целой "змейки" обводов не есть хорошо.
  • 0

#16   pavlik123

pavlik123
  • Offline
  • Прорабы
  • Прораб
  • PipPipPipPip
  • 04-Декабрь 09
  • 2 851 сообщений
  • 891 спасибо
  • г.Хабаровск
  • 277

Отправлено 15 Апрель 2013 - 12:11

Ну конечно чем меньше стыков тем лучше, но и как бы дальнейшее расположение мебелей в санузле тоже желательно просчитать. А какой патрубок применить на этот объеденный вывод на 50, на крестовине? Я так понимаю в нём проблема?
  • 0

#17   Контач

Контач
  • Топикстартер
  • Offline
  • Пользователи
  • Стажер
  • Pip
  • 02-Январь 13
  • 12 сообщений
  • 1 спасибо
  • Воронежская губерния
  • 0

Отправлено 15 Апрель 2013 - 15:54

А какой патрубок применить на этот объеденный вывод на 50, на крестовине? Я так понимаю в нём проблема? - Не совсем понял... этот отвод крестовины оставил в покое... и установил патрубок 110х50, потому и спросил верно ли? И будет ли критичным установка патрубка на 110х50 с углом на 90 (т.е сама 110 ка на 90) а не на 45 как сказано выше??
  • 0

#18   pavlik123

pavlik123
  • Offline
  • Прорабы
  • Прораб
  • PipPipPipPip
  • 04-Декабрь 09
  • 2 851 сообщений
  • 891 спасибо
  • г.Хабаровск
  • 277

Отправлено 16 Апрель 2013 - 15:53

Вобщем не критично. Пугать не буду но у меня как то был случай с похожей схемой срывало гидрозатвор из ванны при сливе унитаза или выливании ведра воды в унитаз. Этаж был верхний и зимой обмерзал оголовок. Но это скорее исключение.
