Олег Свиридов

Помогите со схемой.

В теме 16 сообщений

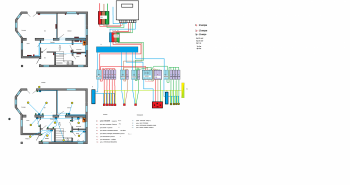

Я набросал электросхему своего будущего дома, но очень много сомнений - все ли верно (не владею достаточными знаниями). Господа профессионалы, посмотрите своим опытным взглядом, может что то не правильно, может лишнее или наоборот, чего то не хватает.


0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Я набросал электросхему своего будущего дома...
 Не знаю как у кого, но вот у меня картинка не особо увеличивается, так что рассмотреть ничего не могу  :unaware:
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
у меня картинка не особо увеличивается

нажми на квадратик со стрелкой. хотя даже при размере 1920 px прочитать что либо сложно

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

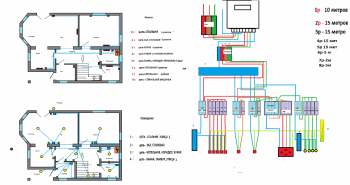

НЕМНОГО УВЕЛИЧИЛ


0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Так уже лучше  :)

Первое из защитных узо, то что на 40А, я бы поменял местами с тем что идёт, если я правильно понял, на плиту (63А).

+ Добавил бы линий, а соответственно и автоматов для кухни, так как львиная доля мощной техники как раз там сосредоточена. +, по традиции, проложил бы отдельную линию на холодильник  :)

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Первое из защитных узо, то что на 40А, я бы поменял местами с тем что идёт, если я правильно понял, на плиту (63А)
Серж, не заменишь - на плиту 3-х фазное. А так верно, УЗО на красной фазе взять на 63А.
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

отопление - газ??? если да то надо щит переносить куда либо


Так уже лучше  :)

ну кому то лучше - а кому то ни хрена не видно

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Серж, не заменишь - на плиту 3-х фазное.

А, точно! Тогда первое, то что сейчас на 40, тоже взять трёхфазным, добавить 6-ой автомат (как раз для кухни) и эти 6 автоматов раскидать по 3-м фазам. Кухонные группы на разные фазы.

ну кому то лучше - а кому то ни хрена не видно

Так вот же  :) -

нажми на квадратик со стрелкой.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Да, отопление газ. Это значит нельзя в котельной нельзя располагать щиток???


Обязательно воспользуюсь этим советом. Спасибо. :hi:

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

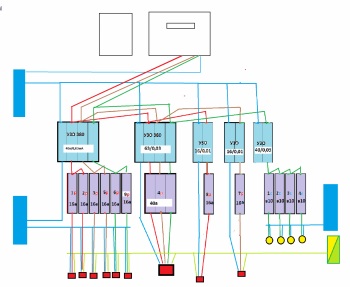

Если поменять на трехфазный, то это вот так???


0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
то это вот так???
Да.

На плиту можно узо поменьше, на 40 или 50А. Если конечно они дешевле стоят. Если разницы нет, то можно и это оставить.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А куда на плиту автомат на 40А? :wow:

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А сколько нужно?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Для обычной бытовой печки трехфазного автомата 16А за глаза хватит. Ну и УЗО перед ним можно взять соответствующее.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

я бы сначала печку взял - она может быть и двухфазной по 4-5кВт

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Логично,надо сначала с печкой определиться.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
