Коллектор жалюзи

Рекомендуемые сообщения

Alice Tracy

Поставили мне задачу в туалете вместо распашной двери в старинный сантехшкаф сделать жалюзийную подъемную раздвижку.
Я сразу вспомнил про МДМ-ский вариант.
Но сразу чую беду - глубина коллекторов минимум 28 см, а у меня до стояка окажется гораздо меньше, не более 20.
Мысленно покрутил коллекторы, прикинул, можно ли с помощью ножовки и такой-то матери удалить лишнее и изменить ориентацию коллекторов с горизонтальной на вертикальную - вроде получается. Держу этот вариант в уме.
Но сперва хочу уточнить у тех, кто вживую такие штуки делал - реально ли собрать "коллектор" на пластине фанеры из накладных радиусов, соединенных символическими вставками из накладных направляющих. Вроде бы это то же самое, что готовый коллектор, но можно подогнать габариты ровно под свою длину жалюзи и при необходимости "перераспределить" габарит в сторону более вертикального расположения?

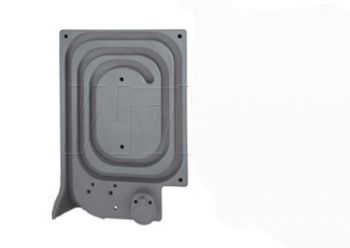

Коллектор готовый
Радиус накладной
Направляющая накладная

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Alef

я не делал такое,но интуитивно кажется что главное -соблюсти шаг.То есть,если на ровном участке направляющей от одного радиуса до другого укладывается 4 элемента жалюзи,то так и должно быть,не 4 с половиной,не "почти пять",а именно 4 .Как-то так...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Alice Tracy

Ну жвивую можно будет покрутить в прямом эфире, и я тоже про совпадение шага думал, но присмотрись к стандартному коллектору, особенно к внутреннему витку.

Сейчас будет время - нарисую в solid works спиральный паз произвольного шага, прямоугольную ламель с поводками, пропишу взаимосвязи и покатаю их туда-сюда. ИМХО тут будет главное выдержать достаточный зазор между витками, чтобы ламели друг за друга вылетами не цеплялись.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
АЙК
реально ли собрать "коллектор"

Боюсь, что будут проблемы. С готовыми коллекторами дела не имел, но ..... Если у готового коллектора глубина 280 мм и этого хватает для того чтобы собранная жалюзи сворачивалась в рулон, то прикиньте, что на глубине 200 мм поставив задний накладной радиус и заднюю накладную направляющую (жалюзи будут вертикально опускаться по задней стенке), на поворот остаётся всего 66 мм. И это в идеале. Не знаю.

Вот так. Не внимательно прочитал. Тут ещё речь идёт, что оказывается это до стояка 200 мм.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Alef

выдержать достаточный зазор между витками

это само собой разумеющееся. Этот параметр взять от готового коллектора и не мучать мозг. Это если вообще просто очень хочется самому наваять ,так-то тебя вполне должен устроить вариант перевёртыша из готового коллектора,ведь так?


или он в таком виде не укладывается в 200 mm глубины?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Alice Tracy

Глубины по факту оказалось 15 см, то есть даже в теории на пределе для радиусов, а для стандартного коллектора, даже перевернутого, места не хватает.

Саш, а ты просто перевернул картинку и "выпрямил" заход (то есть вживую надо было бы вырезать уголок коллектора)? Я изначально тоже про это думал. Правда, в этом случае (как и в случае самодельного коллектора) очень много места занимается сверху.

Видимо, от жалюзи придется отказаться - места оказалось мало, либо поищу варианты с более мелкими ламелями, чтобы и коллектор можно было ужать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Alef
Саш, а ты просто перевернул картинку и "выпрямил" заход (то есть вживую надо было бы вырезать уголок коллектора)?

да-да,это показ "на пальцах",всерьёз не воспринимать :)

в этом случае (как и в случае самодельного коллектора) очень много места занимается сверху.

это да....

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Alice Tracy

От мебельных рольставней решили отказаться (и короб получается непозволительно большой, и врезать направляющие не хочется, да и особо некуда - рама старой двери для этого явно не подходит).

Сестра кинула взор в сторону готовых сантехнических рольставен, точнее, заставила меня их искать. И тут я в замешательстве, потому что никогда с ними не связывался и цен на них не знаю. Но мне казалось, что комплект на проем 1550*700 мм будет стоить (без монтажа и доставки - чего я, сам не прикручу что ли?) тыщи 3, максимум 4. А поверхностный обзвон показал, что дешевле 5-7 тысяч ничего не находится.

Я плохо ищу и у вас есть на примере конторы, у которых можно заказать? Или я слишком оптимистично смотрел вперед и санкции отразились и на этом стратегическом товаре?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
АЙК
Или я слишком оптимистично смотрел вперед и санкции отразились и на этом стратегическом товаре?

Санкции отразились и на материале и практически на всей мебельной фурнитуре.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
vetalbon

интересная вещица надо с ней разобраться

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
