luxov

Отсоединить диод от ленты

Рекомендуемые сообщения

luxov

Хочу отсоединить диоды, от диодной ленты, примерно 10 штук, для установки их в фары автомобиля.

На моей ленте, диоды имеют по 6 контактов. (как на фото)
Что нужно для дальнейшего подключения данных диодов? И как понять где + а где -?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
kylan

А нарезать ленту? Там на ленте места реза обозначены ножницами. Там же и +/-.

Если всеж хотите их выпаивать, то не забудьте и резисторы токоограничительные тоже (черненькие прямоугольники) без них никак. А проследить +/- можно по токоведущим дорожкам. На кройняк тестером (мультиметром) в режиме измерения сопротивления. При правильной полюсовке светодиод будет слабо светится. Можете тупо подать напряжение. При не правильной полюсовке просто не будет излучать свет.

На моей ленте, диоды имеют по 6 контактов.

Потому что в каждом корпусе стоят три светодиода.

Вот вам полюсовка вашего диода


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
luxov

Просто нарезать к сожалению не вариант. Там будет по 5 диодов по кругу, на определенном расстоянии друг от друга.

А блок какой-нибудь нужен?
Электричество будет поступать от автомобильного аккумулятора.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
dimp

не нужен там же написано - 12В

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Alice Tracy

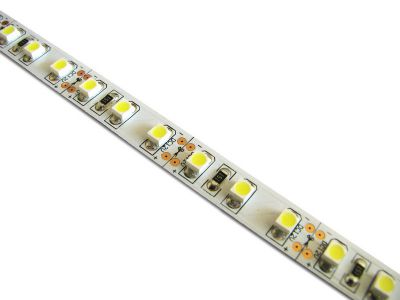

Други, в рамках одного опыта мне потребовалось подключить кусочек ЛЕД-ленты. На работе ножницами от образца отрезал минимальный кусочек (3 светика, 1 резистор - или что это там такое?). Таких кусочков отрезал 3 штуки от разных образцов. На моей ленте кстати плюс-минус не обозначен, по крайней мере на видимой стороне (может через метр-другой ленты есть обозначения, но на моих кусочках - нет).

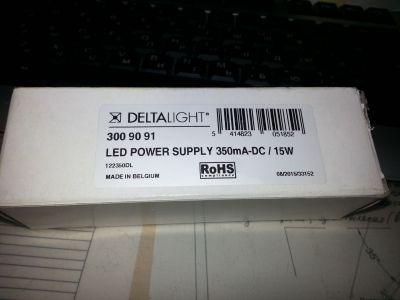

В наличии есть вот такой транс


Вставил проводод в транс, припаял наугад к ленте, включил транс - лента загорелась, но сразу же начал дымиться резистор.

Быстро выключил, перепаял провода наоборот - подумал, что полярность нарушил. Включил - лента вообще не горит.

Перепаял обратно - горит, но дымится.

Сделал то же самое на других кусочках ленты - либо не горит, либо горит и дымится.

В чем может быть проблема? Глючный транс? Слишком малая длина ленты?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Manul

Выходное напряжение трансформатора какое?


Походу трансформатор не в тему. Выходное напряжение 43 В. Предназначен для power LED и LED modules.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Alice Tracy

На нем нигде не написано. Был уверен, что 12В - это стандартное выходное напряжение и даже не подумал проверить этот момент.

PS Да, ты прав - OUTPUT 350mA-DC / 15W / 0-43V-DC

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Bagis
0-43V-DC
Раз так, то должна быть крутилка)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Evgenik

Да вряд ли там крутилка будет  :no: Ищи,Макс,трансик на 12В. :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
