Бюджетный вариант электропроводки 2-х комнатной квартиры

Рекомендуемые сообщения

baton88

Всем, здравствуйте!

Появилась возможность, за счёт средств соцзащиты, боюсь сглазить, произвести реконструкцию электропроводки в 2-х комнатной квартире дочери. Денег могут дать как 40 тыс., так и 10 тыс. рублей, а могут и вовсе не дать. Но смету на необходимое оборудование и сами работы потребовали. Так как на это мне был дан только вечер, я что-то подобное сворганил и отправил дочери. На всё что там написано, по большому счёту, внимания можно и не обращать, так как сделана она была без полного осознания того что будет в конце. А теперь, когда уже есть время, схему хотел бы всё привести к логическому завершению. С утра пробежался по некоторым темам сайта, кое, что уже усвоил и принял к сведению. Ещё раз повторюсь, что схема по возможности, должна быть бюджетной, но это не значит, что применять нужно самое дешёвое. Конечно же, нет. Для себя делаться будет и собственноручно. Навязывать свою схему не хочу, так как это приведёт только к лишним телодвижениям. Представление об электрике имею поверхностное, по образованию техник-электромеханик, по-простому КИПовец. По специальности хоть и работал, но всего год, а в основном ДЗРУ, а сейчас ДЭМ ПС. С монтажом сталкивался только два раза, проводку в своих домах делал сам, что может, ни есть правильно, в плане выбора номиналов АВ и УЗО. А если честно, то именно так оно и есть. Самое правильное, что я делал там, так это то, что сваривал скрутки, ну, и комплектующие применял не самые плохие.

Квартира двухкомнатная. На кухне электроплита, вытяжка, холодильник, телевизор, м-печь и эл.чайник. Освещение потолочное, люстра. В спальной дочь хочет 4 точки с розетками, освещение будет на стене, типа что-то бра. В зале 6 точек с розетками и освещение потолочное, люстра. В прихожей нужны две розетки, освещение тоже люстра. В кладовке только освещение. Санузел совместный, в нём, освещение, накопительный водонагреватель на 80 литров, стиралка и нужна будет розетка для фена. Ну и электромагнитный клапан, без него мне никак нельзя, сами понимаете. :rolleyes:

Дополнительная информация. Счётчик расположен в щитке на лестничной площадке, туда же планирую поставить вводной автомат. Бокс или щиток? Пока не знаю, всё зависит от того какие поступят аргументы специалистов, но планирую, а оно так и будет, установить в прихожке, у входной двери. Что в нём будет стоять, и на сколько модулей он нужен, не знаю. Всю старую проводку похороню в стенах. Розетки хочу перенести ближе к полу. Всю проводку для розеток планирую замуровать в пол, вдоль стен и в гофре. С проводкой освещения пока в раздумках. Стены силикатный кирпич под штукатуркой.

Все советы и предложения, приму с благодарностью. Может все-таки, нужна какая-то схема для начала?

смета.docx


Забыл. Есть ещё и 6 метровая лоджия, может туда что можно?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama

Это у тебя выйдет капитальный ремонт со всеми вытекающими, а не просто реконструкция проводки.

Может все-таки, нужна какая-то схема для начала?

Если хочешь советоваться, нужна.

Исходные данные давай: сколько вводной стоит, схема старая в щитке если есть, газ есть или нет, фото щитка, ну всё как обычно. :)

Розетки хочу перенести ближе к полу.

Надеюсь не все, а осмысленно?

Всю проводку для розеток планирую замуровать в пол, вдоль стен и в гофре.

Какой пол, стяжка?

С проводкой освещения пока в раздумках.

Т.е. хочешь издолбить и пол и стены? Силикатный кирпич кстати долбится тяжело.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
baton88

Конечно капитальный. Ошибочка. Плис.

Хорошо подготовлю что-то и потом обсудим. Хотябы схемку нарисую.

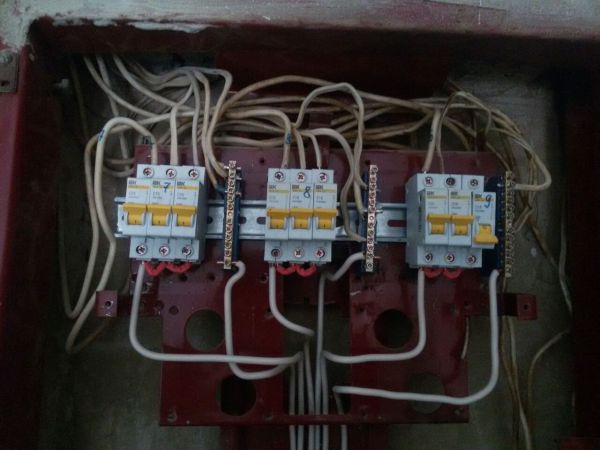

Пол стяжка, бетон. Вводного вообще нету на квартиру, стоит пакетник и три автомата, так вроде бы?. Фотографировать в нём нечего, всё на выброс, но попрошу дочь сделать фото. Счётчик почти новый. Газа нет. Розетки от пола гдето на 30 см хочу сделать. Наверное есть норматив какой-то по ПУЭ?

Стены и пол хочу пробовать УШМ, Как вспомню, так вздрогну. В своём то доме сам всё полностью штробил, там как раз силикат, имею представление. А что теперь делать? Не в кабель-канал же монтирывать. Не поймут меня.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
baton88

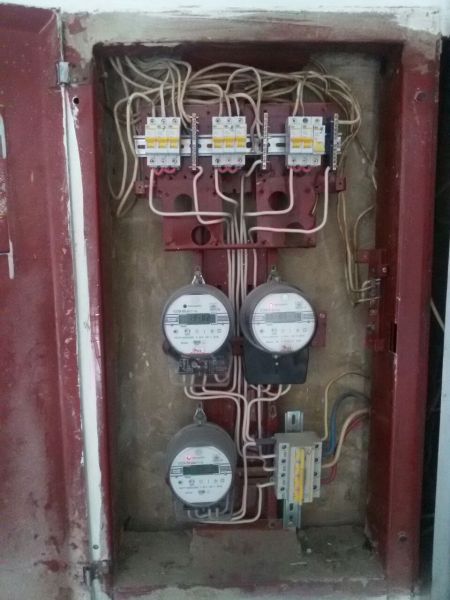

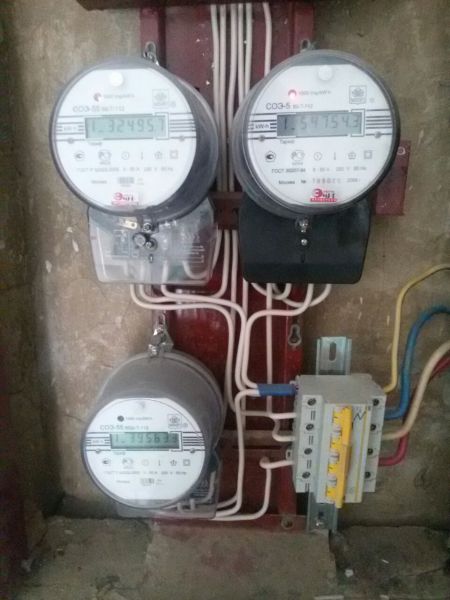

В принципе тут всё понятно. Пакетники видимо уже убрали. Титан - 1,8 kW. Катушка клапана наверное около 40-50 W, для неё нужно наверное отдельное УЗО или нет?

Со схемой как-то всё запутанно в голове. Не знаю, что поставить сразу после счётчика, автомат или УЗО? Если УЗО, тогда дальше что? Поэтому и спрашиваю совета.

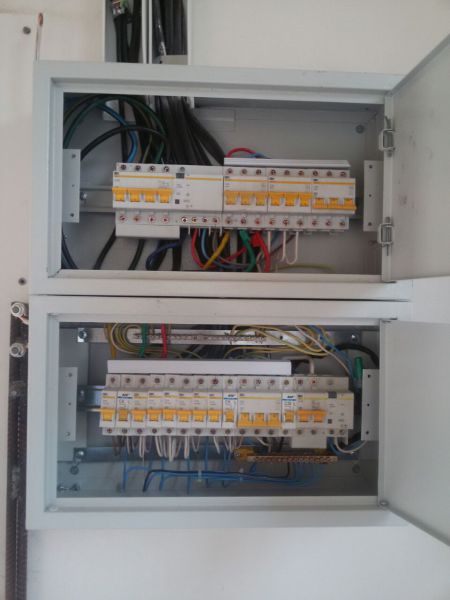

На первом доме щит собирал не я, там и на вводе стоит УЗО и потом на плиту. Во втором доме делал сам, УЗО ставил только на ввод щитка и отдельно на эл.котёл второго этажа. Но так как у меня котла там нет, он просто стоит и место занимает в щитке. А вообще точно уже и не помню, подзабыл.


Хочу знать как правильно сделать у дочери.


Или в подьезде поставить вводной автомат, а всё остальное уже в квартире собрать?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama

Прочитай пока эти недавние темы:

https://homemasters.ru/forums/topic...ike-dvushka/

https://homemasters.ru/forums/topic...i-na-kukhne/

, там кое-какие нужные  тебе вопросы рассматривались.

Розетки от пола гдето на 30 см хочу сделать. Наверное есть норматив какой-то по ПУЭ?

Нормативы есть на детские сады (180см), а дома - как тебе самому удобно с ними оперировать. Естественно, если сделаешь 30 см для периодического включения напр, пылесоса, замаешься нагибаться или на карачки вставать. Но вот возле кровати для подключения бра в самый раз - удобно и в глаза не бросаются. Выключатели обычно ставят на 90-110 см, но тут главное удобство под руку, а поскольку рост у людей разный касание выключателя лучше выбирать на практике по месту. Постоянно подключенные розетки лучше убирать с виду, но чтоб удобно было, если что, достать. На фартуке высота тоже другая, поскольку расстояние до розеток 60см и играет высота от столешницы. Для себя стандартные высоты: 30,60,110, ~200, и минус 15-20 см от потолка.

По схеме:

- двухполюсный вводной ставится до счётчика;

- розетки на кухню лучше делить на 2 группы по 16А;

- "титан" - это водонагреватель? 4 квадрата избыточно на 16А, на водогрей ставится двухполюсный автомат;

- заземления у вас скорее всего нет - зануление, потому возможны варианты как его подключать;

- если лоджия открытая - туда однозначно УЗО, ну и если в ванной есть розетки, туда тоже.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
baton88

@bagayama,

поправил. Нарисовал план квартиры с возможным расположением оборудования. Красным обозначил щитки в подьезде и в квартире, там где планирую поставить. Нужно определиться где штробить РК и как расключать от них розетки? Шлейфом разрешается соединять? Со светом проще. Что значит избыточно? Что 2,5 кв.мм достаточно? Но там вроде по инструкции к водогрею положено не меньше 4 кв.мм, а по току, я понимаю, что 4 кв.мм слишком.

СХЕМА.docx

План квартиры.docx


А эти темы я уже проштудирывал, от них и отталкивался.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
baton88

И ещё, совсем забыл. Заземлеения в доме не предусмотрено, но на будущее, на розетки, всё равно хочу бросить 3-х жильный кабель. В соседнем доме уже сделали заземление, скорей всего и тут будут делать? Но, что делать с концами временно не задействованных жил?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
всё равно хочу бросить 3-х жильный кабель
Правильно хочешь.
соседнем доме уже сделали заземление
Вот и у нас в этом году сделали. А электрику с 3х жильным кабелем. я делал лет 7 назад. Дождался!)))
Но, что делать с концами временно не задействованных жил?
Пусть болтаются, потом подсоединишь

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama
Шлейфом разрешается соединять?

Не запрещается, но есть свои минусы в нём - не надёжно и хуже подвергается ремонту и "ап-грейду". Но есть и некоторые плюсы.

Что значит избыточно? Что 2,5 кв.мм достаточно?

Да, на 16А = 3,5 кВт.

там вроде по инструкции к водогрею положено не меньше 4 кв.мм

"Вроде" не разговор. Дай родную цитату, а лучше фото или электронный вариант. Какова мощность водогрея?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
baton88

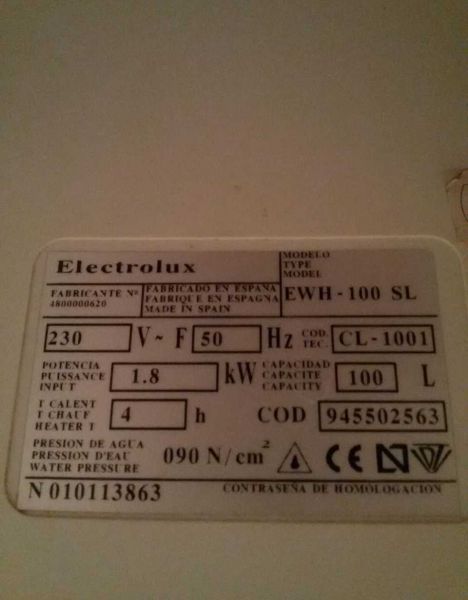

Какова мощность водогрея?

вот что есть.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
baton88
и минус 15-20 см от потолка.

это уровень прокладки кабеля?

Но есть и некоторые плюсы.
плюсы заключаются в экономии?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
baton88

@bagayama, инструкцию на водогрей не нашёл, но по току действительно 2,5 мм2 достаточно. Остальное всё нормально? Розетки на кухне разделены на разные группы, но при этом обьеденил с другими помещениями. Так можно?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama

Розетки на кухне разделены на разные группы, но при этом обьеденил с другими помещениями. Так можно?

Можно. Надо учитывать максимальную нагрузку на автомат. Если розетки в других комнатах мало загружены, сделай так.

Остальное всё нормально?

В первом приближении нормально. Когда будешь искать щиток, покупать автоматы, могут возникнуть вопросы и корректировки.

Про полноту защиты УЗО помещений ты моё мнение должен был прочитать в указанных темах.

Слаботочный щиток учёл?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
baton88
Слаботочный щиток учёл?
не понял?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama

Сейчас некоторые люди по причине наличия в доме/квартире большого количества слаботочный проводов (тлф, ТВ (спутник и простое),

компьютерная сеть(проводная и беспровдоная), домофона и некоторой сетевой техники, для удобства их коммутирования и размещения ставят слаботочный щиток.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama
@baton88, ты прочитал про дежурную группу? Потребность в ней имеется?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
baton88

@bagayama,конечно. я больше всего и думаю над ней. впринципе хорошая штука и к тому же место есть для одного автомата в 12-ти модульном щитке. на эту группу и холодильник и клапан посадить. а что, на него тоже придётся ставить УЗО? и вопрос, откуда лучше её запитать?  как схему можно показать в развёрнутом виде или тебе и так удобно? завтра должны дать решение по деньгам, нужно будет определяться с комплектующими. Щиток для слаботочки не нужен. деревня, ничего такого нет.

СХЕМА.docx

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama
на него тоже придётся ставить УЗО?
Желательно, как и на всё прочее.
откуда лучше её запитать?
  Зависит от удобства работы с ней: уходишь из дома, всё отключаешь (кроме дежурной группы) - откуда?, при этом желательно визуально (индикатор) убедиться что выключено что надо, а что не надо :) - работает.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
baton88

Перекрытие потолка - ж/б плиты. Кроме этого, в прихожке потолок хочу сделать ГВЛ на каркасе, короче подвесной. Это я к тому, что основную часть проводки, чтобы меньше штробить, хочу кинуть за потолком, а по залу и спальной, внутри плит. К РК, выключателям и розеткам, сделаю только спуски. Так мне показалось практично. В плитах проводку не прокладывал, как это делается - представляю, но смутно. Может кто подскажет, с какими трудностями могу столкнуться? Может вообще зря такое затеял?
