Планировка квартирного щитка, нужна критика

Оценить эту тему:


Рекомендуемые сообщения

Опубликовано

Добрый день Форумчане. Делаю первый кап. ремонт в своей жизни и соответственно первый раз собираю квартирный щиток. Из-за отсутствия опыта все стараюсь вначале сделать на бумаге, только потом делать в живую. Сейчас дело дошло до квартирного щитка. Начитавшись умных книжек и статей, нарисовал схему сборки, но хочу услышать от более опытных товарищей критику или одобрение.

Пару слов для описания схемы:

На входе поставил автомат и рубильник параллельно, что бы можно было выключить все кроме холодильника, головной автомат и УЗО 100мА стоят на лестничной клетке, к ним есть полный доступ, на каждую группу розеток планируется установить не более 8 розеток(какая то тавтология получается, не знаю как по другому сказать), рабочая зона кухни предполагает подключение посудомойки, микроволновки, вытяжки + 3 свободные розетки, провода для света проложены(пока в процессе укладки) 3*1.5, розетки 3*2.5, плита 3*6, вся земля на общей шине(не рисовал).

Так же есть пару вопросов:

1) Из подъезда приходит провод 10мм2, концы торчат в щитке на 3-4см, до шины не дотянуть, как правильно нарастить этот провод?

2) Каким проводом лучше соединять между собой щитовое оборудование: моножила или многожильные?

3) Видел в магазине АББ рейку для подключения автоматом, стоит ли ее использовать там где возможно?

План щита.jpg

  В 18.06.2018 в 14:04, Guzeyst сказал(а):

На входе поставил автомат и рубильник параллельно, что бы можно было выключить все кроме холодильника, головной автомат и УЗО 100мА стоят на лестничной клетке

Показать

судя по нарисованному - стоит сначало узо потом автомат (это не правильно, автомат сначало должен стоять) и это всё последовательно

  В 18.06.2018 в 14:04, Guzeyst сказал(а):

Так же есть пару вопросов:

Показать

1. Через клеммы на динрейку.

2. Моножилой проще и удобнее.

3. С ними чуть проще и эстетичнее)

Теперь по схеме. Дифы на стиралку и кухонные розетки тоже должны быть на 16А. А вот на плиту можно и нужно как раз поставить побольше. 32 или даже 40.

  В 18.06.2018 в 18:38, dimp сказал(а):

1- нужно фото хвостов

Показать

Во-во, там вроде прессгильзы с пайкой и диэлектриком снаружи полагается ставить.

  В 18.06.2018 в 18:33, dimp сказал(а):

судя по нарисованному - стоит сначало узо потом автомат (это не правильно, автомат сначало должен стоять) и это всё последовательно

Показать

Точно, это моя ошибка, стоит вначале автомат, потом узо. Запамятовал когда рисовал, т.к. это стоит не в квартире, а на лестнице. :)

  В 18.06.2018 в 18:33, Bagis сказал(а):

1. Через клеммы на динрейку.

2. Моножилой проще и удобнее.

3. С ними чуть проще и эстетичнее)

Теперь по схеме. Дифы на стиралку и кухонные розетки тоже должны быть на 16А. А вот на плиту можно и нужно как раз поставить побольше. 32 или даже 40.

Показать

Спасибо, учту. Сделал себе пометку.

Фото концов сегодня будет ближе к ночи, но могу сказать точно, что гильз там нету. Ноль и земля уже стоят на шине, фаза в рубильнике. Все это стоит в "черновом щитке".

  В 18.06.2018 в 18:38, dimp сказал(а):

1- нужно фото хвостов

Показать

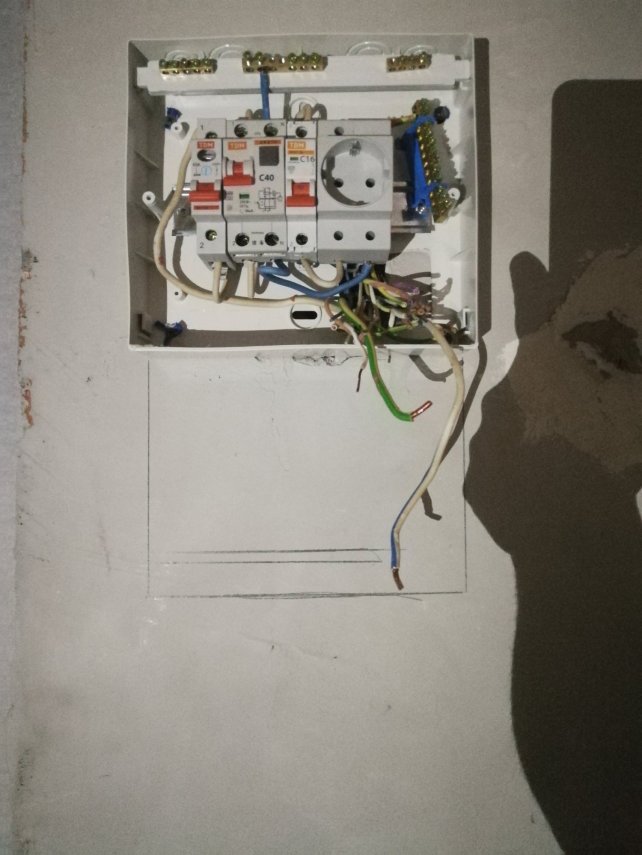

Только добрался до пк, фото концов. Карандашом начерчены габариты нового щитка, две полосы внизу, это место установки шины. Ноль дотянется до шины без проблем, а вот с землей проблема. Сейчас земля закреплена на шине, которая "навешена"(сломана лапка крепления) на рейку, до верхней планки так же не дотягивается. Вот думаю, наращивать или все таки закрепить так же шину на рейку, как было изначально?


Что-то я на фотке не вижу концов на 10 квадратов :(

1. Вы уверены, что диф. 25/10 в природе существует? Я такого не встречал.

2. Бойлер, стиралка, розетки на кухне - диф. на 16 А

3. Плита электрическая? Если газовая, то на духовку 16 А

4. На теплый пол УЗО не нужно?

  В 21.06.2018 в 16:48, Manul сказал(а):

Что-то я на фотке не вижу концов на 10 квадратов :(

1. Вы уверены, что диф. 25/10 в природе существует? Я такого не встречал.

2. Бойлер, стиралка, розетки на кухне - диф. на 16 А

3. Плита электрическая? Если газовая, то на духовку 16 А

4. На теплый пол УЗО не нужно?

Показать

Ну вроде диаметр ~3.5мм, считаем по формуле 3.14*(3.5/2)^2 ~ 9.6, может тени на фото искажают так размер.

1. Согласен, с учетом пункта 2 меняю в схеме на 16/10

3. Газа нет, все на электрике

4. Есть головное узо 63/100, я думал его для теплого пола хватит или лучше поставить отдельное?


  В 22.06.2018 в 12:13, Guzeyst сказал(а):

Есть головное узо 63/100

Показать

Как по мне, то УЗО на 100 и 300 - абсолютно бесполезная штука. Лучше сразу ставить на 30.

Принято, тогда заменю один "резерв" и автомат с теплого пола на диф 16/10

@Evgenik , а на 30 не будет "противопожарным" ? ;)

Мое мнение: эти УЗО предназначены для старых проводок, и совсем не стОит их использовать в новых.

Просто  Эль Пипец тут процветает).

Почитайте ПУЭ , как там считать ток утечки, книгу Монакова "УЗО. Теория и практика". Гост на квартирные щитки. И N 123-ФЗ "Технический регламент о требованиях пожарнойбезопасности" в районе 80-85 статей.

И если после этого вы не поймете необходимость противожарного УЗО (это я ещё не всё написал, что почитать), то просто больше не давайте советов в этом разделе :)

  В 23.06.2018 в 14:28, SB3 сказал(а):

Почитайте

Показать

ПУЭ, ПТЭЭП и пожарный регламент уже начитался. И если ты туда заглядывал, то должен знать, что "необходимость" чего-либо по этим документам определена фразой "должно быть" без объяснения причин. Вообще, законы "о требованиях пожарной безопасности" и "об антитерроистической защищенности объектов" содержат много занятных вещей, которые можно понять только умом инспектора.

Ну и в общем, @SB3 , если ты доходчиво и на пальцах не можешь объяснить то, про что спрашивают, а можешь только послать в чтение фолиантов, то тем более

  В 23.06.2018 в 14:28, SB3 сказал(а):

просто больше не давайте советов в этом разделе :)

Показать

;)

Я вам мосты и языком объясняю, весь ответ в его названии). Дублирование обычных УЗО. А при ТТ , когда ток к.з. на "землю" может оказаться недостаточным для срабатывания АВ - тут уж к гадалке не ходи, надо ставить).

."Я вам мосты и языком объясняю" -  правильно было "Я вам простым языком объясняю").

1) Есть вещи которые не все могут понять)

2)Следующим непониманием будет установка детектора искрения, которые уже упомянули в СП ?)

Можете ради интереса сравнить статистику погибших при пожарах  США и у нас.
