Как реализовать вывод группы проводов LAN из стены?

Recommended Posts

Доброго времени суток! Провода LAN проложены в гофре под штукатуркой, приходят в точку, где будет установлен сетевой концентратор/роутер, как реализовать выход проводов из стены? Ставить одиночную розетку на каждый провод - громоздко и дорого, да и тогда появляется дополнительный патч-корд между розеткой и портом сетевого концентратора/роутера. Или существуют некие групповые колодки, по аналогии с портами сетевого концентратора в настенном исполнении? Если обойтись без промежуточных розеток, то кабели будут подключены непосредственно к портам сетевого концентратора/роутера, но тогда кабели будут выходить непосредственно из штукатурки, наверное это не слишком красиво?

Share this post


Link to post
Share on other sites

Есть "механизмы" с выводом для кабеля. Типа "розетка" с крышкой из которой выходят кабели, провода в разъемы и в роутер).Главное чтобы пучок пролез  в крышке)

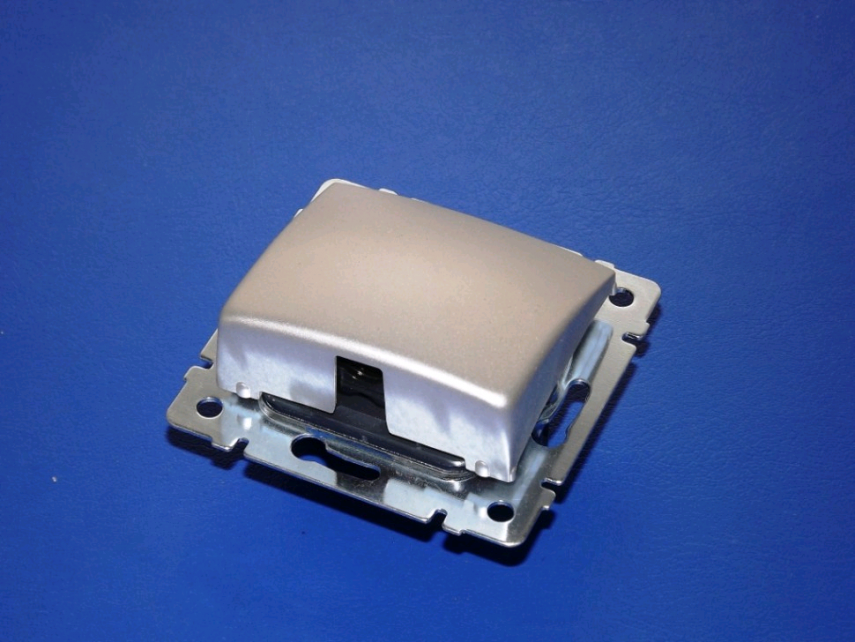

Типа такого , кабельный вывод.


  • Like 1

Share this post


Link to post
Share on other sites

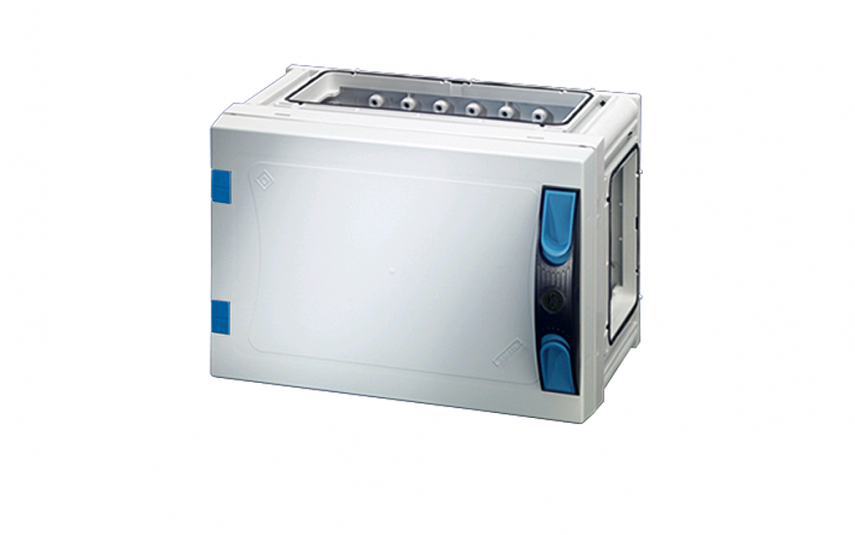

Можете прикольнутся :) взять коробку распред симпатичную), в дне сделать отверстие,  добавить гермовводы или не добавлять и т.п. - и на стену её). На разъемы есть еще декоративные типа разноцветные колпачки - вообще красота будет)))

Если коробка большая будет, в ней можно и запасы проводов спрятать).

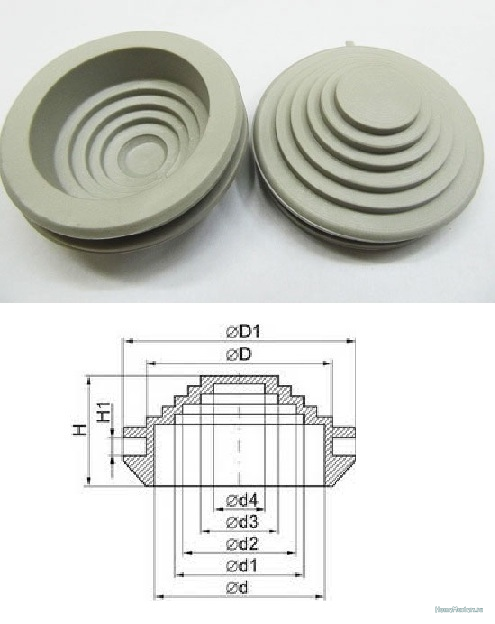

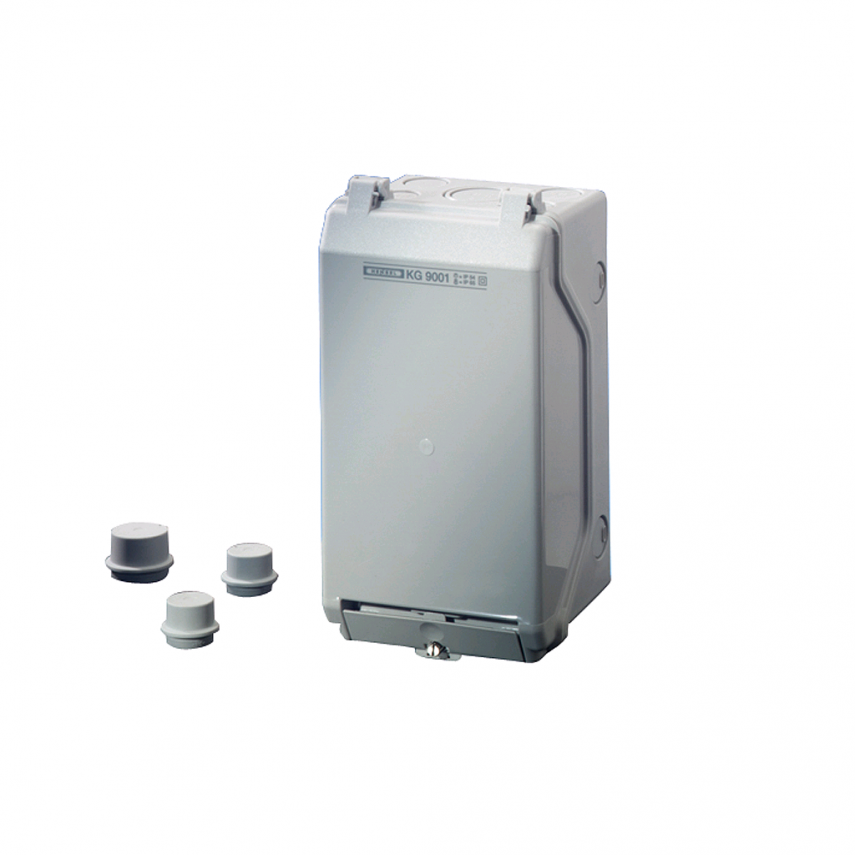

Фигли мелочиться))) image.thumb.png.23568894806e830aa061919a5621c9dd.png


  • Like 2

Share this post


Link to post
Share on other sites

В худшем случае соорудить что-то П-образное ( или коробчатообразное) из дерева , с "гребёнкой" с какой либо стороны для выводы проводов , ну и превратить это симпатичными крючками в вешалку для ключей к примеру))), если не высоко будет.

  • Like 1

Share this post


Link to post
Share on other sites
12 часа назад, Looking сказал:

тогда кабели будут выходить непосредственно из штукатурки, наверное это не слишком красиво?

Где это будет, на самом видном месте, или "у шкапчике"?

Если без усложнений, можно вывести гофру примерно перпендикулярно плоскости стены и отверстие закрыть сальником


под диаметр гофры. Верхушку срежете и пропустите ваш кабель. При необходимости сальник можно покрасить.

  • Like 1

Share this post


Link to post
Share on other sites
59 минут назад, bagayama сказал:

можно вывести гофру примерно перпендикулярно плоскости стены и отверстие закрыть сальником

Не. Играться с "примерно перпендикулярно" - это не наш метод. Ведем как попало. На месте вывода вморозить распредкоробку заподлицо с штукатуркой, а в крышечку красиво, ровненько и через сальники вывести кабелино :)))

  • Like 2

Share this post


Link to post
Share on other sites
20 минут назад, Manul сказал:

это не наш метод. Ведем как попало.

:D

:shake:

ТС говорил что-то про нежелательность громоздкости конструкции...

  • Like 1

Share this post


Link to post
Share on other sites
1 час назад, bagayama сказал:

ТС говорил что-то про нежелательность громоздкости конструкции...

15 часов назад, Looking сказал:

Ставить одиночную розетку на каждый провод - громоздко и дорого

Тратимся на коробок подходящей формы&размера - это по поводу "дорого", а по поводу "громоздко" - так какая громоздкость у коробки спрятанной в стене?

  • Like 2

Share this post


Link to post
Share on other sites
2 часа назад, Manul сказал:

а по поводу "громоздко" - так какая громоздкость у коробки спрятанной в стене?

дело в том, что стена монолит-бетон. и ремонтник болезненно воспринимает каждую новость о том, что в ней нужно будет что-то вести, старается все вести по другой стене, которая из шлакоблоков. а уж вместительную коробку в монолит-бетон впихнуть, может и не согласится, скажет, что арматура монолит-бетона не даст.

Share this post


Link to post
Share on other sites

Сколько будет кабелей, сколько гофр?

  • Like 1

Share this post


Link to post
Share on other sites
1 час назад, bagayama сказал:

Сколько будет кабелей, сколько гофр?

планируется в пределах 10-ти

Share this post


Link to post
Share on other sites

Тогда мне кажется проблем с нишей для коробки, на фоне штробления для гофр, не будет.

  • Like 1

Share this post


Link to post
Share on other sites

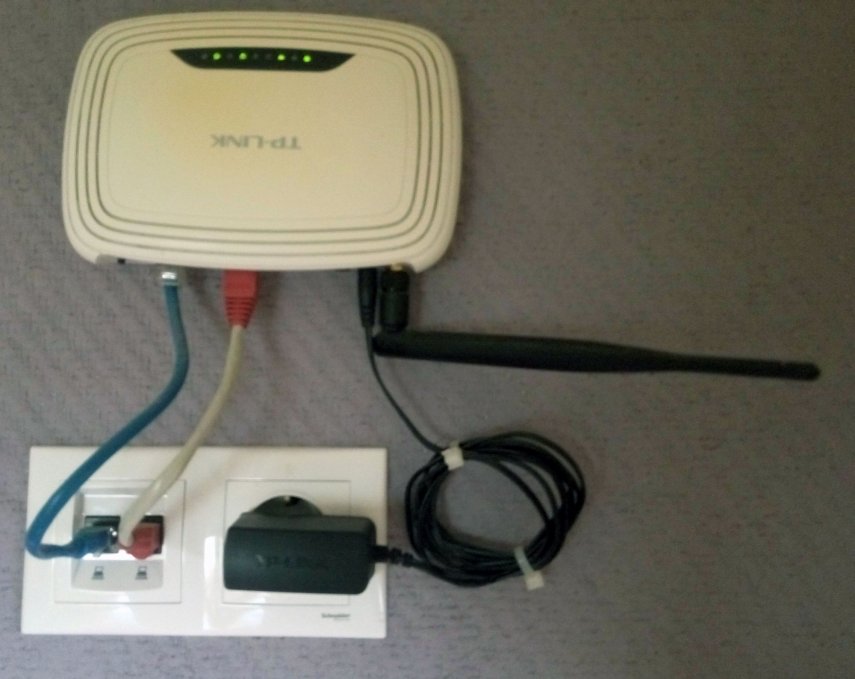

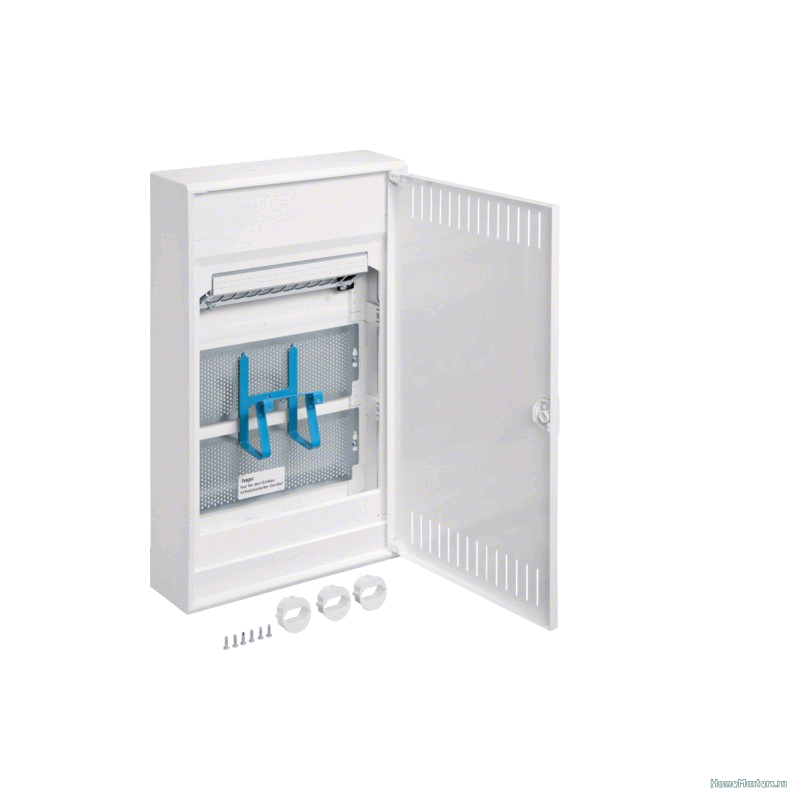

@Looking image.png.744695b5b13bc21792e7b7adcd146108.png

ну может будет "хвостик" с вилкой роутера торчат из щитка)

Share this post


Link to post
Share on other sites
В 15.10.2018 в 03:37, SB3 сказал:

ну может будет "хвостик" с вилкой роутера торчат из щитка)

начинаю задумываться, что может все-таки придется вешать шкафчик на стене, место конечно заметное, в комнате, то есть не в коридоре и не в кладовке. но может потом столом закроется.

в связи с чем может как вариант OptiBox ? например https://keaz.ru/catalog...box-p/117939

Цитата

Корпус пластиковый OptiBox P-BNN-2-54-IP41

Материал корпуса: ABS-пластик

Габариты изделия: Ширина (мм): 398

Габариты изделия: Высота (мм): 535

Габариты изделия: Глубина (мм): 102

но насколько понимаю у него нет отверстий для ввода и вывода кабелей? как вариант сверлить отверстия и вставлять сальники?

в этом случае от пола в шкаф снизу войдут трубы ПНД, а наверх выйдут отдельные кабели - к роутеру, к блоку сигнализации. к тому-же сигнализации пока-что не будет, и кольца кабеля можно будет пока-что спрятать в данный шкаф.

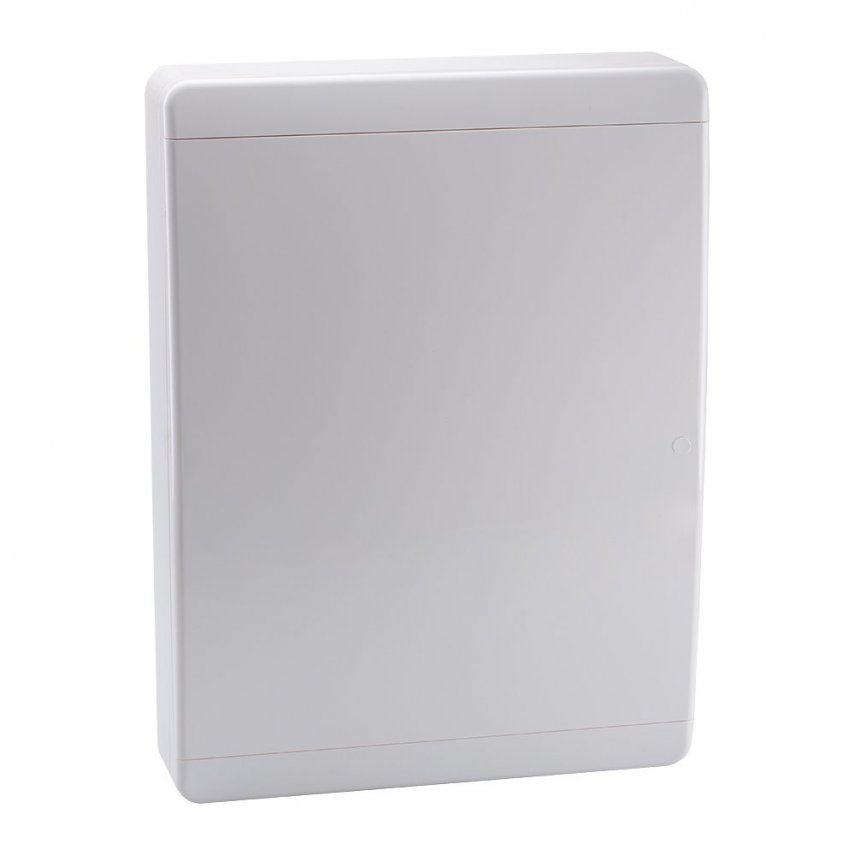

OptiBox P-BNN-2-54-IP41.jpg

Share this post


Link to post
Share on other sites

Из опыта.

Берете обычный 19" c кроc на нужное количество портов RJ45. Берёте крепление для него на стену  или просто на четыре  шпильки.

Без кросса на прямую в коммутатор не советовал бы. Одножильная пара будет ломаться в процессе перекоммутации и уборки в конечном итоге останется огрызок который не удастся обжать. Пачкорд заменить легче. Заштробленные сетевые кабеля на мой взгляд - зло. Для их прокладки существуют кабельросты и кабель каналы в крайнем случае плинтуса.

  • Like 2

Share this post


Link to post
Share on other sites

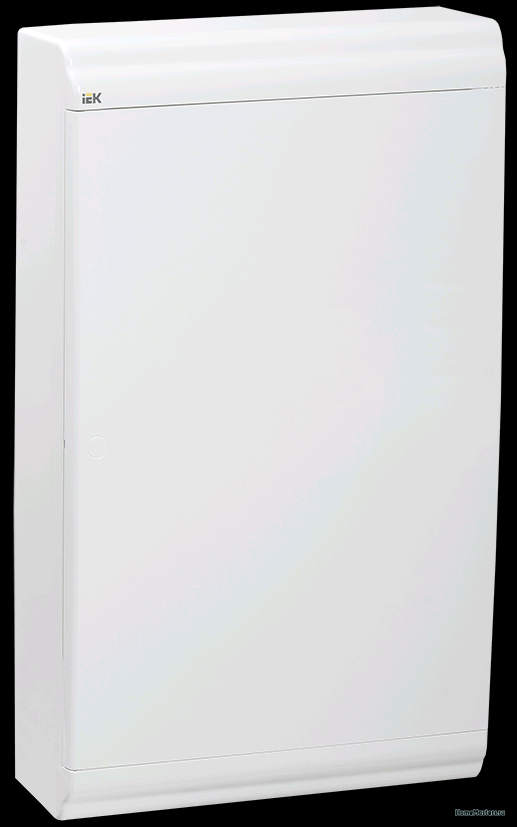

@Looking вам как бы форумчанин выше ответил. Как по мне, вы начинаете говорить  о том,что лучше хотя бы рисовать на листе бумаги и выкладывать тут фотку. По поводу КЕАЗа   - бывают и хуже, но все познается в сравнении, на тех же распред. коробках качество между хорошим импортом и нашими видно как говорится на глаз, а не только на ощупь). Заодно может ИЕК PRIME посмотрите. Извиняюсь за размер). Но  я бы может к распред. коробкам склонился, у них "толщина" может быть меньше,чем у щитов, если это вам важно.


  • Like 1

Share this post


Link to post
Share on other sites
9 часов назад, SB3 сказал:

Как по мне, вы начинаете говорить  о том,что лучше хотя бы рисовать на листе бумаги и выкладывать тут фотку.

вчера почти до утра ворочался, в итоге сегодня нарисовал следующее. в постах ниже опишу что к чему. если кратко, то в моменте склоняюсь к варианту, что щит слаботочки вывести в гардеробную, сделав щит не навесным, а вмонтированным в стену. а роутер расположить не в щите слаботочки, и не рядом с ним, а рядом с основными потребителями LAN. ниже размещу фото стены в которую планирую вмонтировать щит/короб.


Share this post


Link to post
Share on other sites
45 минут назад, Looking сказал:

а рядом с основными потребителями LAN

что совсем не обязательно. Можно в любом удобном для этого месте, предварительно подготовив его.

У меня в коридоре под потолком висит и не жужжит :)


  • Like 1

Share this post


Link to post
Share on other sites

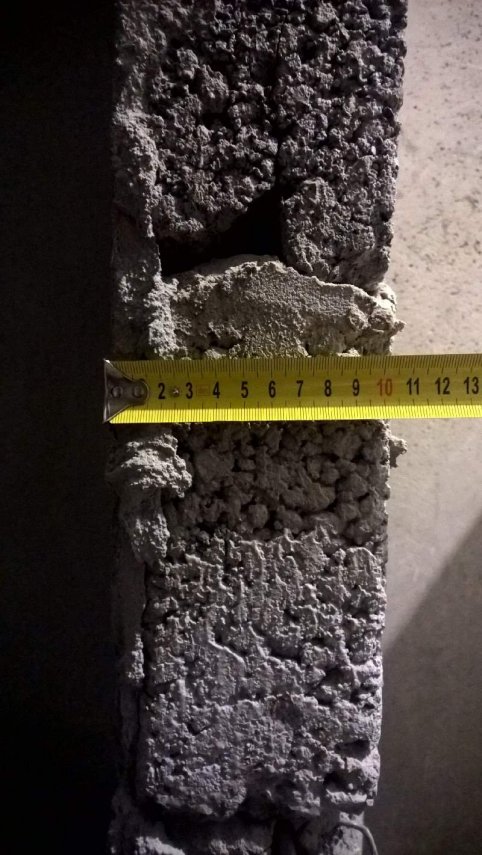

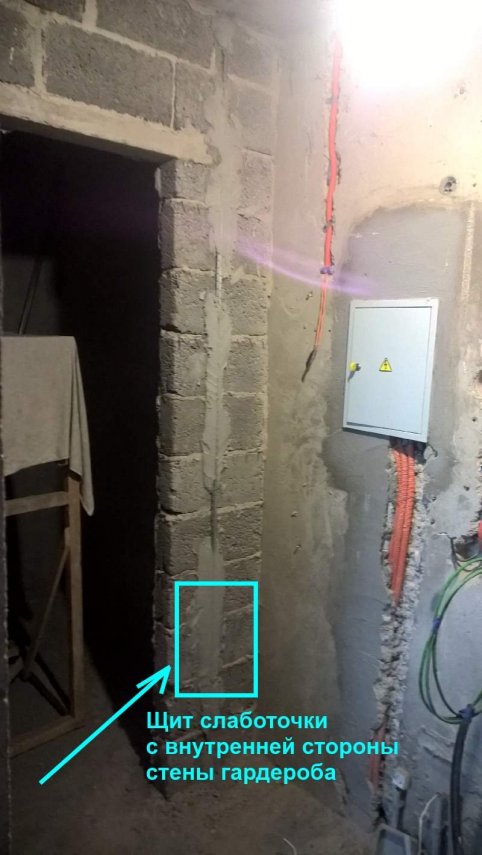

привожу фото стены гардероба, ее ширину и толщину. реально в такую стену вмонтировать шкаф/короб для слаботочки? среди каких вариантов поискать? чтобы по размеру подошел и был закреплен достаточно надежно. или для такой стены только навесной снаружи стены?




Share this post


Link to post
Share on other sites
3 минуты назад, Manul сказал:

что совсем не обязательно. Можно в любом удобном для этого месте, предварительно подготовив его.

У меня в коридоре под потолком висит и не жужжит :)

у Вас судя по всему помимо роутера в месте основных потребителей LAN установлен свитч? у меня пока задумка обойтись одним роутером для коммутации LAN.

Share this post


Link to post
Share on other sites
