Сборка электрощита для двухкомнатной квартиры

[Максим88]

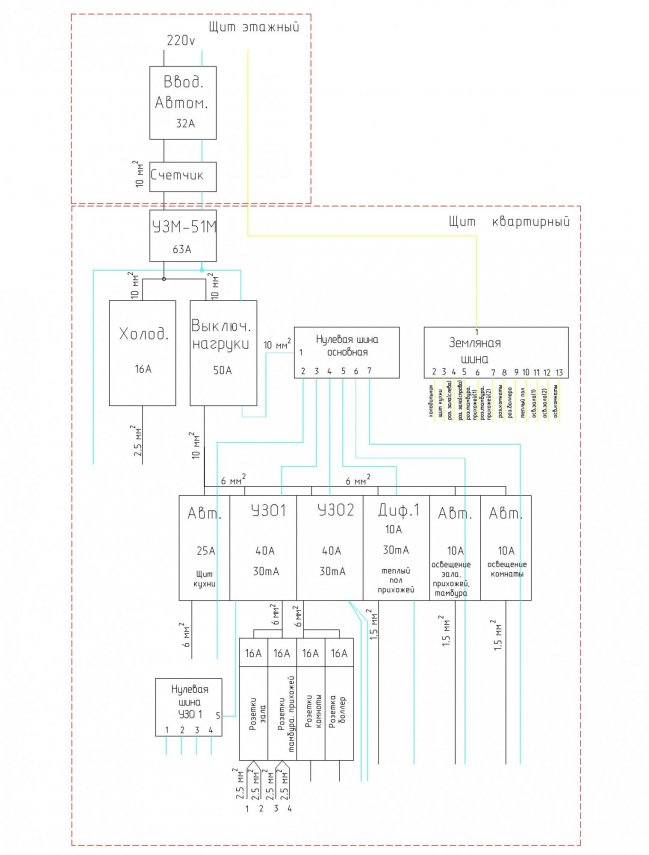

Переделывая проводку в новостройке в двухкомнатной квартире, решил установить в квартире электрощит. Предполагается установить в  квартире два электрощита, один в прихожей-основной и дополнительный на кухне(чтоб не тащить кучу проводов с кухни в прихожую). Нарисовал схему основного электрощита и хотелось, чтоб люди опытные проверили мою сборку, так как сам по профессии не электрик.

[bagayama]

Щиток кухни не расписали.

[Anatolich]

Ещё бы сечение используемых проводов указать.

Верно понимаю что автоматы на розетки комнаты и бойлера двух полосные, отключают "0"-й провод?

[Максим88]

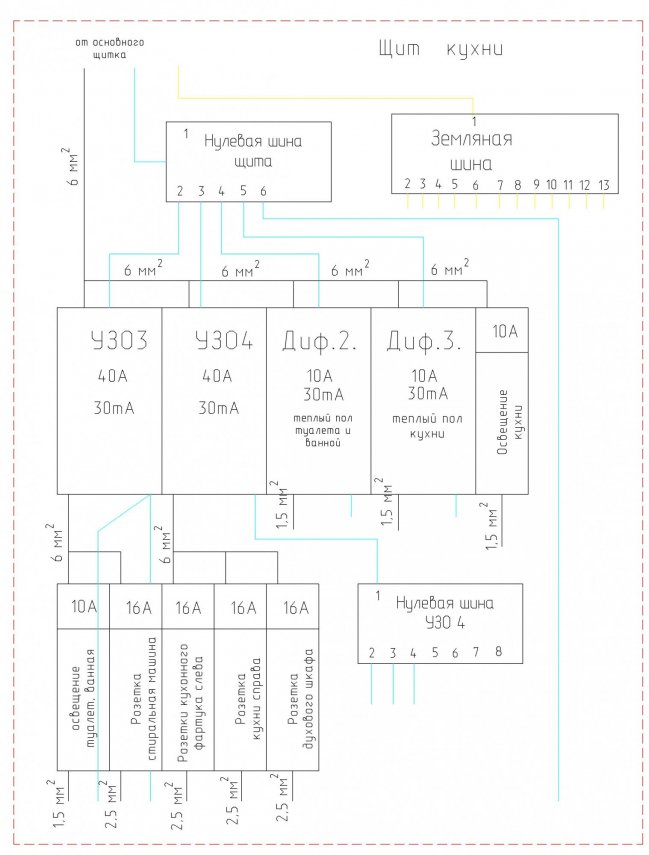

Все автоматы номиналом 10А, 25А, 16А -однополюсные, отрубают только фазу. Немного поправил сборку и указал сечения проводов. Монтаж предполагается делать проводом ВВГ нг. Монтаж от вводного автомата до квартирного щитка делаю проводом сечением 10мм2, с запасом, обычно под автомат 32А р ек оментдуют пр овод сечением  6мм2.Прикладываю сборку щита кухни

[Manul]

Пересмотрите подключения холодильника: при срабатывании РН повторное включение компрессора не ранее, чем через 6 минут. У Вас или включать раньше с риском выхода из строя, или вся квартира обесточена 6 минут.

[Максим88]

Manul, линия на холодильник сделана у меня типо не отключаемая, скажи по конкретней пожалуйста что мне переделать

[Manul]

Чтобы была "неотключаемая" нужно УЗМ-51 поставить после выключателя нагрузки. Я бы так сделал. А холодильник подключил бы через реле напряжения такого типа с задержкой минут 6-10

[bagayama]

@Максим88 , какого производителя хотите ставить защитные автоматы, УЗО и т.д. и вообще собираетесь экономить или будете ставить всё по-максимуму (перечень и цена)?

[Максим88]

К сожалению электронику почти всю купил кроме выключателя нагрузки и узм-51. Хочу даже вместо узм-51 поставить УЗМ-50Ц. И как мне посоветовал манул поставить УЗМ-50Ц после выключателя нагрузки, а на холодильник установить отдельное реле напряжения, к примеру, которое мне выше посоветовали

[bagayama]

3 минуты назад, Максим88 сказал:

электронику почти всю купил

так какого производителя?

При необходимости, в нормальном магазине, с чеком можно поменять/ вернуть купленное.

[Максим88]

узо и диффы фирмы Авв,серии Basim, все электромеханическое

[bagayama]

Наверно Basic M.

Хорошо.

.

На бойлер ставится 2-х полюсный автомат.

Судя по рисунку, распредкоробки не хотите ставить?

На свет УЗО не ставите - можно было бы подключить к УЗО розеточных групп, но это вопрос идеологии, так тоже можно (раз PE на светильниках есть).

Автоматы на свет 10А (2,2кВт) слишком мощные, может и 3А хватить, но это уже можно откорректировать по факту установки светильников.

Плита, я так понимаю, газовая...

6мм2 для АВ 25А избыточно, можно ставить 4мм2.

[Максим88]

А для чего на бойллер ставится двухполюсный автомат? Распредкоробки будут но по-минимому. Плиты не будет, будет газовая варочная панель и духовой шкаф, я заложил под него автомат номиналом 16А, хватит его?

[bagayama]

33 минуты назад, Максим88 сказал:

духовой шкаф, я заложил под него автомат номиналом 16А, хватит его?

обычно духовой шкаф до 3,5кВт и 16А должно хватить.

36 минут назад, Максим88 сказал:

для чего на бойллер ставится двухполюсный автомат?

Сколько я видел, в инструкции по установке бойлеров это прописано.

Почему? Бойлер имеет соединение с металлическими трубами, водой, т.е. с проводящими ток поверхностями, да ещё в условиях повышенной влажности и температуры, низкого сопротивления тела человека в условиях ванны. Долгое время бак может находиться в неработающем состоянии и наличие на нём, даже при отключенной однополярным автоматом фазе, нейтрали сети питания может привести к выносу опасного напряжения на проводящие поверхности и поражение током человека. Естественно, в современных электроустановках есть меры защиты от этого - заземление и уравнивание потенциала, но подстраховка в данном случае лишней не будет.

Кстати, ситуация с двухполюсным автоматом бака аналогична ситуации с подключением электрических тёплых полов.

[Evgen]

9 hours ago, Максим88 said:

а на холодильник установить отдельное реле напряжения, к примеру, которое мне выше посоветовали

Можно как вариант, для холодильника РН на дин рейку прямо в щиток.

[Максим88]

bagayama,хочу уточнить, правильно я понял,что под болер устанавливается двухполюсный автомат, даже если он находится в связке с узо как у меня? И что скажешь по  поводу надежности реле напряжения УЗМ-50Ц, можно им доверять?

[bagayama]

3 часа назад, Максим88 сказал:

правильно я понял,что под болер устанавливается двухполюсный автомат, даже если он находится в связке с узо как у меня?

Правильно.

3 часа назад, Максим88 сказал:

УЗМ-50Ц, можно им доверять?

Ничего не скажу, не пользовался.

Может ещё кто подскажет, из личного опыта...
