Схема электрощита

[Bagis]

29 минут назад, bagayama сказал(а):

пока провода не обрезаны и есть возможность что-то скорректировать,

Ну а какой смысл выкидывать УЗО если оно уже куплено и установлено? В чем смысл?

[bagayama]

23 минуты назад, Bagis сказал(а):

а какой смысл выкидывать УЗО

Серёга, ты часто выкидываешь УЗО?

Это же просто Красиво!

Выгоды могут быть разные, но уж пусть сам ТС решает.

[greygen]

31 минуту назад, bagayama сказал(а):

но уж пусть сам ТС решает.

ТС предпочел бы все-таки УЗО оставить, как тогда разбить 1 линию?

[bagayama]

2 минуты назад, greygen сказал(а):

как тогда разбить 1 линию?

Не понял.

[greygen]

3 часа назад, bagayama сказал(а):

Тогда дежурная линия смысла не имеет.

Ставь два УЗО:

1. УЗО 1 - Свет (К2+Кухня+В+Т) + Розетки (К1 + Коридор + Роутер + Стиралка + Кондей1 + Кондей2);

3. УЗО 2 - Свет (К1 + Коридор) + Розетки (К2 + Кухня + Духовка).

1. УЗО 1 - Свет (К2+Кухня+В+Т) + Розетки (К1 + Роутер)

2. УЗО 2 - Розетки (Коридор + Стиралка) + Кондей1 + Кондей2

3. УЗО 2 - Свет (К1 + Коридор) + Розетки (К2 + Кухня + Духовка).

[bagayama]

А у вас щиток на сколько позиций?

[greygen]

2 минуты назад, bagayama сказал(а):

А у вас щиток на сколько позиций?

на 36, все автоматы (12шт) на средней рейке, гребенки порезаны по 4 автомата.

1 минуту назад, greygen сказал(а):

на 36, все автоматы (12шт) на средней рейке, гребенки порезаны по 4 автомата.

да, линий 13. Что-то, например, свет (К1 + Коридор) будут на одном автомате.

[bagayama]

5 часов назад, greygen сказал(а):

все автоматы (12шт) на средней рейке

Я конечно за предусмотрительность и разумный запас, но зачем такие крайности?

Мне не понятен стратегический замысел разработчика..

Собираетесь какие-то дополнительные устройства в щит добавлять?

[greygen]

1 час назад, bagayama сказал(а):

Я конечно за предусмотрительность и разумный запас, но зачем такие крайности?

Мне не понятен стратегический замысел разработчика..

Собираетесь какие-то дополнительные устройства в щит добавлять?

Нет там запаса, все 3 рейки заняты, но щас не об этом

[greygen]

В общем, так как основная причина моих мытарств это отсутствие визуальной логики в исходном порядке автоматов, решил пойти немного по другому пути: перетасовать автоматы в пределах групп и убрать беспокоящий меня хаос:

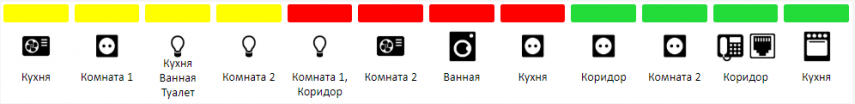

Исходный порядок от электрика:

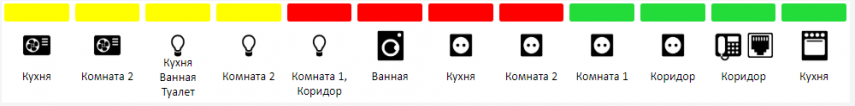

Перетасовка в пределах групп:

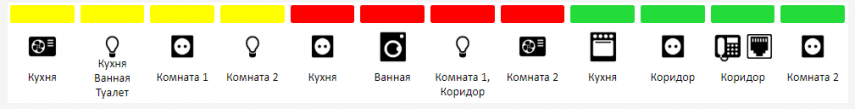

Ну и вариант с небольшими перестановками, который бы меня устроил, наверно, полностью:

Что скажете?

PS Кому интересно, чем заняты остальные рейки: https://edit.electromar...94e&tab=main

[bagayama]

13 часа назад, greygen сказал(а):

основная причина моих мытарств это отсутствие визуальной логики в исходном порядке автоматов, решил ... убрать беспокоящий меня хаос

Смотри... Начиная с малого, доберёшься до перекладки кабеля.

Вводной у тебя 25А, так?

...

Что касается визуальной логики, то основной странностью в подобных стандартных щитах считаю отдельное расположение УЗО от своих групп. ИМХО логичнее ставить сначала УЗО и правее его (мы ж не китайцы что пишут по вертикали) родные ему автоматы (да, несколько сложнее бросать перемычку с УЗО на группы, и что?).

Т.е. в твоей ситуации одна рейка с вводным автоматом остаётся неизменной, на второй размещаются одно УЗО со своими группами и БП 12В, на третьей, последовательно - УЗО2 + его автоматы и далее УЗО3 и его автоматы.

13 часа назад, greygen сказал(а):

вариант с небольшими перестановками, который бы меня устроил

Вот группировка по УЗО здесь вообще без разницы, лишь бы ты сам понимал свой щит: одна фаза и выше вводного ты не прыгнешь.

Принципы: свет из соседних помещений на другой УЗО - раз, есть розетки соседних помещений на другой УЗО - два, критичные/особые в пользовании группы в помещениях - на отдельных автоматах - три.

Остальное группируй как тебе самому понятно будет (а более понятно - твоей семье, с ними обычно проблемы: дистанционно объяснять, например женщине, что включить/выключить в щите - проще, если там всё просто и логично, в первую очередь визуально).

[greygen]

2 часа назад, bagayama сказал(а):

Смотри... Начиная с малого, доберёшься до перекладки кабеля.

Да ну не.. Если б ещё не я прокладывал, то возможно, а так не буду

2 часа назад, bagayama сказал(а):

Вводной у тебя 25А, так?

Вводной на лестичной площадке, на 32. В щите рубильник на 40.

2 часа назад, bagayama сказал(а):

логичнее ставить сначала УЗО и правее его (мы ж не китайцы что пишут по вертикали) родные ему автоматы

Возможно, но у меня щит, как мне кажется, из простых и автоматики в ряд смотрятся лаконично, а цветовой дифференциации достаточно. Да и потом, лень кардинально перелопачивать щит и получается зря что ли деньги за сборку платил

2 часа назад, bagayama сказал(а):

Принципы: свет из соседних помещений на другой УЗО - раз, есть розетки соседних помещений на другой УЗО - два, критичные/особые в пользовании группы в помещениях - на отдельных автоматах - три.

Ещё подумав, решил вынести свет коридора без УЗО на отдельный автомат, тем более на нижней рейке как раз осталось под него место. И кажется, пазл сложился:

[bagayama]

Я вас с Серёгой Багисом наверно огорчу, но УЗО на 25А тут не пойдут.

Минимум 32А, да и то смотря какого производителя.

[bagayama]

21 минуту назад, greygen сказал(а):

пазл сложился

Логику твою я понял.

[dimp]

ты подумай над пазлом ещё раз, я бы свет в комнатах отделил от мокрых зон полностью, хотя я лично не вижу смысла свет через узо кидать - ну совсем невижу

[greygen]

1 час назад, bagayama сказал(а):

Я вас с Серёгой Багисом наверно огорчу, но УЗО на 25А тут не пойдут.

Минимум 32А, да и то смотря какого производителя.

почему не подойдут, и самое главное, почему Серега Багис должен огорчиться? ?

[greygen]

В 17.02.2020 в 12:20, bagayama сказал(а):

1. Дежурное УЗО - Свет (Коридор + Аварийный светильник (с акк.) ) + Розетки (Холодильник + Кондиционеры 1 и 2 + розетки коридора и щита (роутер) + Водогрей(?);

2. УЗО 1 - Свет (К1+В+Т) + Розетки (Кухня (М+ТВ+Ч) + Духовка);

3. УЗО 2 - Свет (Кухня+К2) + Розетки (К2 + Ванная (Стиралка)).

В 17.02.2020 в 17:50, dimp сказал(а):

я бы свет в коридоре вывел на отдельный автомат без узо, либо как предложил @bagayama

1 час назад, dimp сказал(а):

ты подумай над пазлом ещё раз, я бы свет в комнатах отделил от мокрых зон полностью, хотя я лично не вижу смысла свет через узо кидать - ну совсем невижу

нормально же все было, что теперь то не так, даже коридор на отдельном автомате без узо?

[dimp]

ну если переделывать то полностью

мокрые зоны это самая большая вероятность срабатывания узо

по поводу узо на свет? ты землю на люсты тянул? у меня чаще всего не получается (лучше поставить двух клавишный выключатель) если не тянул смысл в узо отпадает (если тряханёт всё равно с стремянки (стула, табуретки, стопки книг и т.п.) лететь)

[greygen]

29 минут назад, dimp сказал(а):

мокрые зоны это самая большая вероятность срабатывания узо

когда у дочки вырубится телевизор, а у жены свет, в кратчайшие сроки я буду оповещен, что со стиралкой что-то не то

29 минут назад, dimp сказал(а):

по поводу узо на свет? ты землю на люсты тянул? у меня чаще всего не получается (лучше поставить двух клавишный выключатель) если не тянул смысл в узо отпадает (если тряханёт всё равно с стремянки (стула, табуретки, стопки книг и т.п.) лететь)

Узо на освещение тема для ожесточенных дискуссий опытных электриков. Мне сделали, не вижу смысла отказываться. Землю на свет кухня+т+в я тянул. В комнатах нет, только до выключателей, двухклавишных, но я не могу представить себе ситуацию, в которой у меня возникнет жгучее желание поменять лампочку под напряжением.

Короче оставлю провода с запасом, все равно переделывать ?

[bagayama]

3 часа назад, greygen сказал(а):

почему не подойдут

Если сумма нижестоящих автоматов на УЗО больше номинала вышестоящего автомата (вводного в данном случае) - ставим УЗО от номинала вводного (и выше).

16А+16А+10А=42А > 32А

3 часа назад, greygen сказал(а):

почему Серега Багис должен огорчиться?

Он огорчится за тебя, поняв что всё равно придётся "УЗО выкидывать".
