Объединение нулей после дифавтомата

[DimaSuperCat]

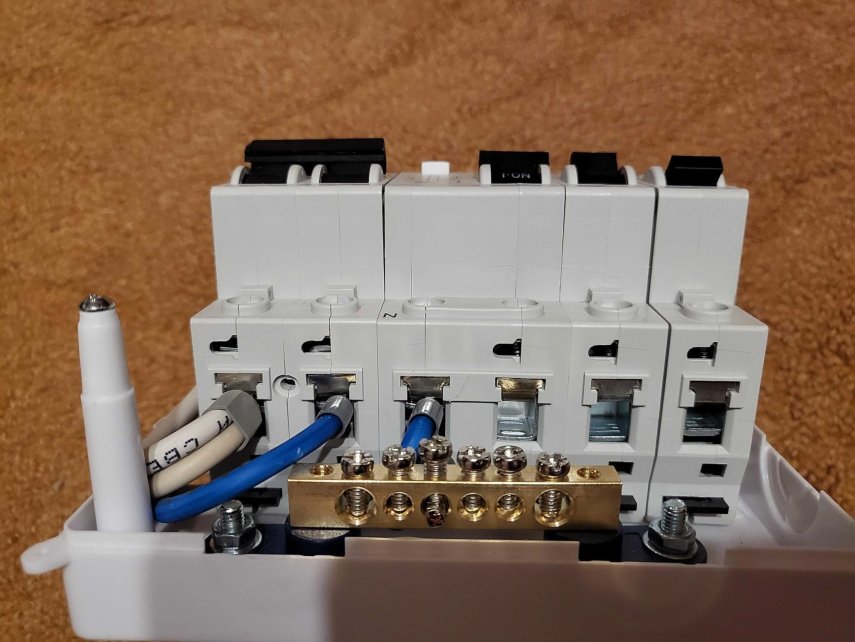

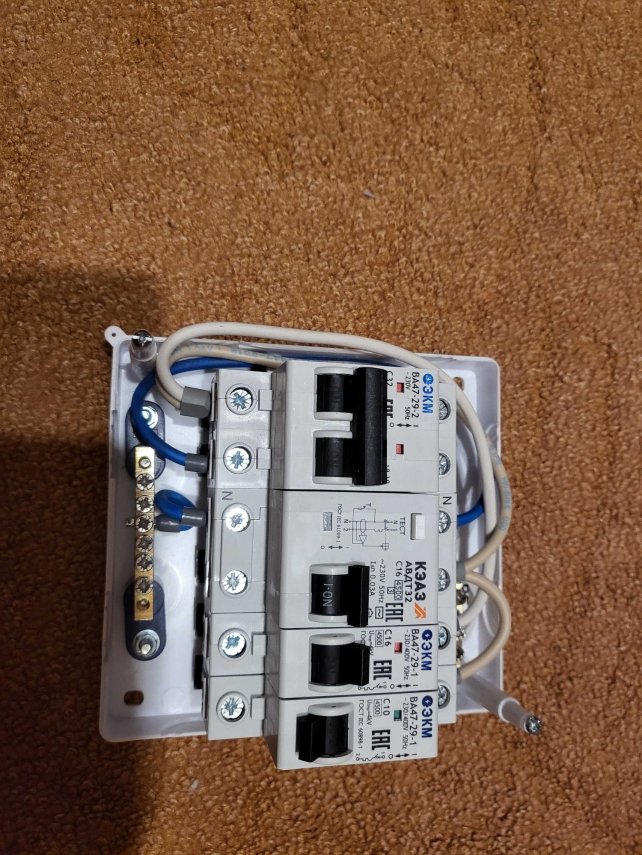

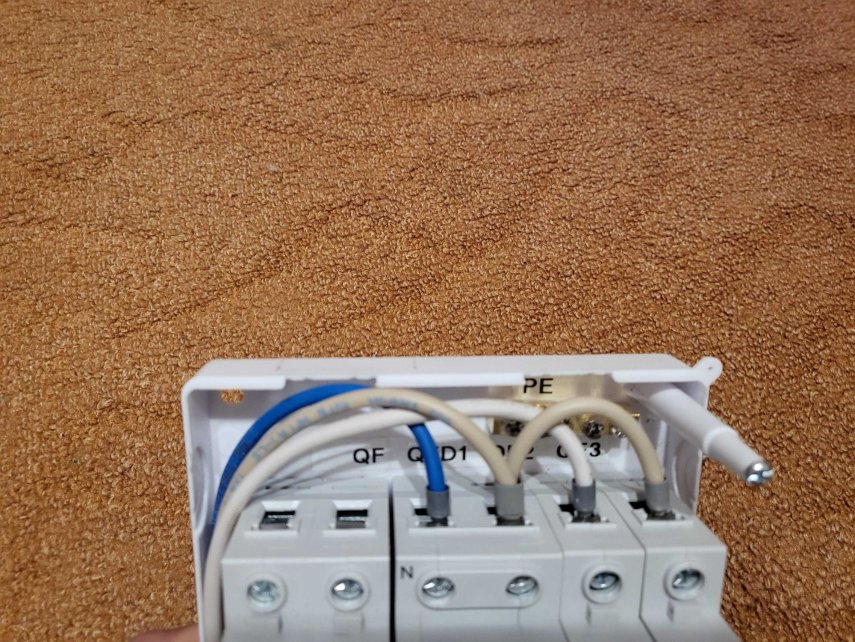

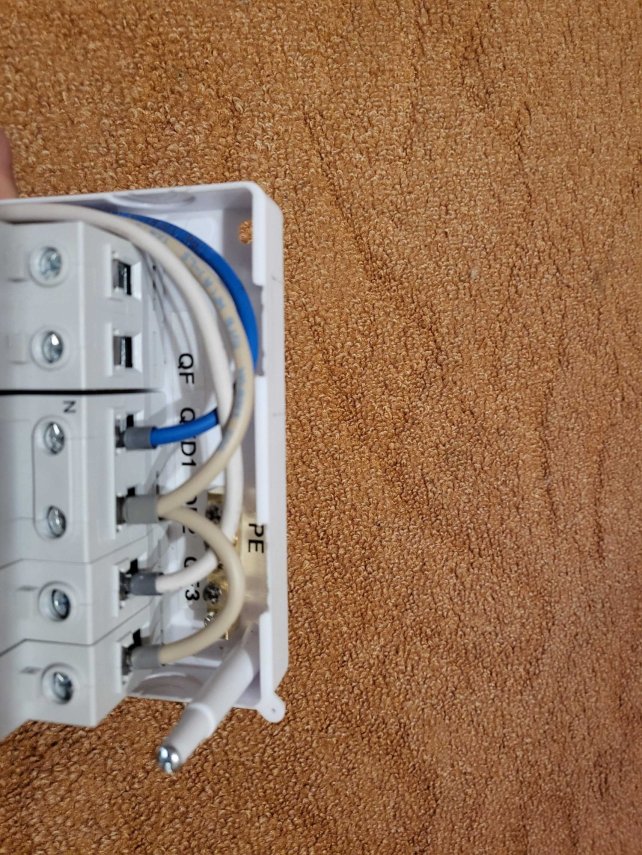

Здравствуйте, приобрели когда то на маркетплейте собранный щиток, и только сейчас увидел, что после ввода все фазы параллельно распределены по автоматам, а вот все нули объединяются после диффа, а не перед ним. Так и должно быть? В заранее извиняюсь, в электрике не понимаю

[DimaSuperCat]

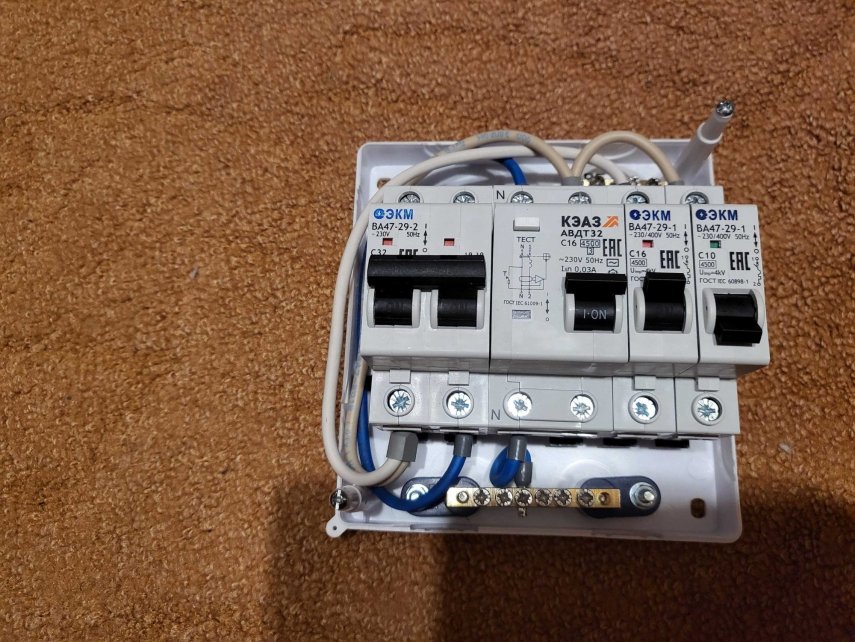

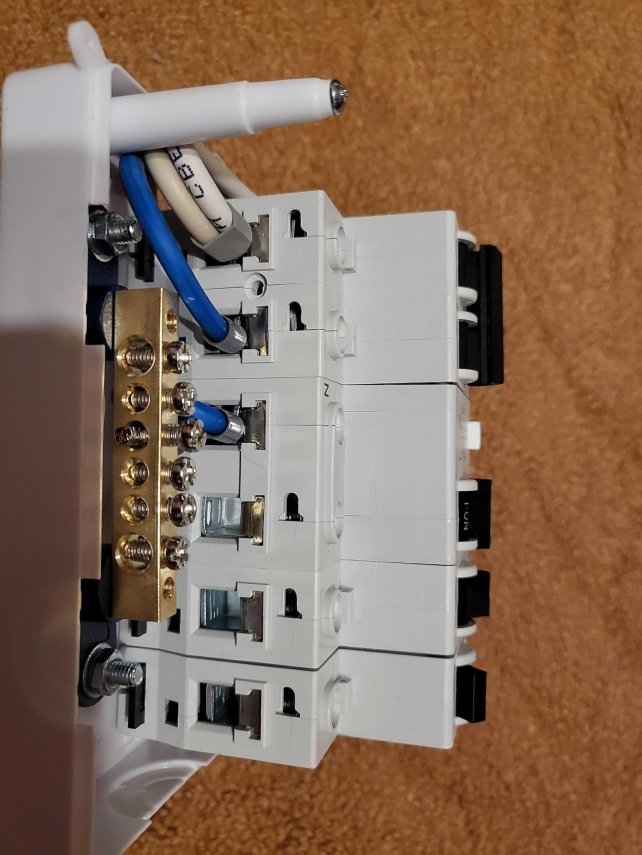

Вот фото под привычным углом

[Дмитрий 78]

Так и должно быть. Все правильно.

[bagayama]

Скорее всего не правильно.

Зависит от того, что было в голове у создателя схемы.

Если исходить из параллельности АВДТ и групповых автоматов нагрузки, то логично что шинка нейтрали должна стоять до АВДТ и объединять нули нагрузок к автоматам С16А и С10А, а ноль нагрузки АВДТ идёт под его клемму.

Если же автор щитка посчитал что в АВДТ воткнут несколько кабелей, тогда наверно правильно... но это всё так коряво ...

Тогда уж надо было бы ставить вторую шинку нейтрали для автоматов и фазную клемму для нескольких жил.

@DimaSuperCat вы лучше скажите что вы хотите подключить (сколько кабелей подходит к щитку и какие на них нагрузки будут) - всё зависит от этого.

[DimaSuperCat]

@bagayama 3 кабеля, на одном холодильник и стиралка, второй несколько розеток (там только компьютер будет) и третий освещение 4 светильника

[Дмитрий 78]

8 часов назад, bagayama сказал(а):

Скорее всего не правильно.

Зависит от того, что было в голове у создателя схемы.

Если исходить из параллельности АВДТ и групповых автоматов нагрузки, то логично что шинка нейтрали должна стоять до АВДТ и объединять нули нагрузок к автоматам С16А и С10А, а ноль нагрузки АВДТ идёт под его клемму.

Если же автор щитка посчитал что в АВДТ воткнут несколько кабелей, тогда наверно правильно... но это всё так коряво ...

Тогда уж надо было бы ставить вторую шинку нейтрали для автоматов и фазную клемму для нескольких жил.

@DimaSuperCat вы лучше скажите что вы хотите подключить (сколько кабелей подходит к щитку и какие на них нагрузки будут) - всё зависит от этого.

Да, ты прав. Каюсь, не посмотрел на номинал - решил что узо общее,

[bagayama]

13 часа назад, DimaSuperCat сказал(а):

3 кабеля, на одном холодильник и стиралка, второй несколько розеток (там только компьютер будет) и третий освещение 4 светильника

Подозреваем, что стиралка стоит во влажной зоне (ванная)...

Если всего три кабеля:

1. подключайте на АВДТ С16А - "холодильник и стиралка"

2. АВ С16А - "несколько розеток".

3. АВ С10 - " освещение".

При этом синий "хвостик" достаньте из нулевой клеммы АВДТ и зажмите вторым в выходную (нижнюю) клемму нейтрали на вводном автомате С32 (надеюсь, два одинарные наконечника НШВИ вдвоём в клемму влезут).

При подключении нейтралей учитывайте это:

17 часов назад, bagayama сказал(а):

шинка нейтрали должна ... объединять нули нагрузок к автоматам С16А и С10А, а ноль нагрузки АВДТ идёт под его клемму.

Желательно после подключения щита и перед перед включением питания показать электрику или сделать фото и показать здесь.
