Схема... В чем я не прав?

Оценить эту тему:

В теме 54 сообщения

Ситуация следующая - квартира в кирпичной "хрущевке" 64г. Никакого заземления/зануления нет. Только 2а провода. Планируется замена проводки. Но ситуация с "двумя проводами" не очень устраивает. Есть две схемы. Первая - неправильная. Уже сам понял почему. Мне кажется, что вторая схема - решает проблемы первой. Хотелось бы узнать, так ли это...

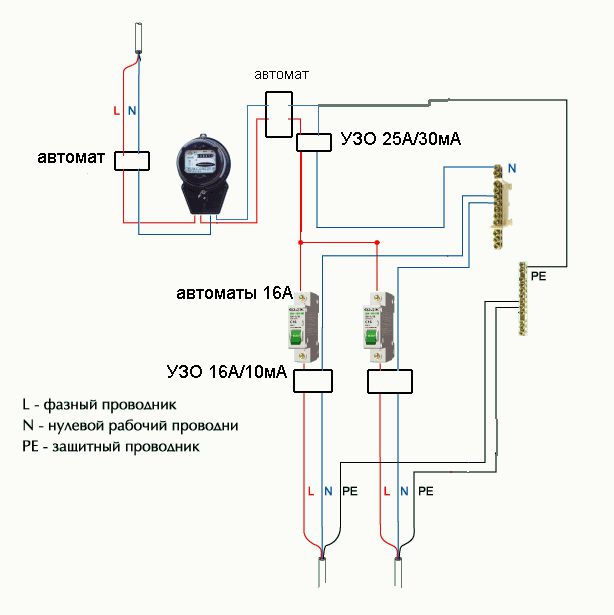

Вот ссылка на первую схему (там я начертил 2е линии вместо предполагаемых 4х - но это детали): fe550ceb1f48f1a987.jpg

Правильно я рассуждаю: Если отгорит ноль перед счетчиком - то при такой схеме "заземленные" приборы оказываются под потенциалом. УЗО не работает, ток по PE куда-то уходит (на корпуса, и т.д.). А опасность заключается в том, что т.к. корпуса под потенциалом, то, если взятся за корпус и, например, батарею - то ток потечет через человека - и никакой защиты УЗО не обеспечит?

Но от такой ситуации спасет следующая схема (как я думаю): 605741b57a75c87cc6.jpg

В таком случае самое первое УЗО разорвет цепь сразу же как только отгорит ноль перед счетчиком. Можно ли использовать ее? Или она также не безопасна (тогда в чем)?
