Глюки систем защиты от протечек.

Довелось недавно ставить блок управления системы защиты от протечек на объекте с четырьмя санузлами.

Вроде бы ничего сложного, читай инструкцию и подключай по пунктам. Но, не тут-то было :)

После монтажа блока в щит, и нескольких попыток подключения датчиков выяснилось, что подключить провода датчиков попарно в малюююсенькие клеммники внутри щита не представляется возможным. Пришлось блок демонтировать. А надо сказать, что отверстия для крепежа блока управления располагаются в батарейном отсеке, и чтобы до них добраться, надо сначала извлечь аккумуляторы, которые я уже естественно, поставил :)

Вытащив аккумуляторы, открутив блок и положив его горизонтально, я потихонечку начал подключать датчики. Подключить провода опрессованные гильзами категорически не получилось, как я не пытался. Возможно гильзы были слишком велики, возможно просто это не было предусмотрено производителем, в общем, в итоге от красоты пришлось отказаться в пользу результата.

Отдельное слово о клеммниках, которые там используются. Конструкция клеммника такова, что гибкий тонкий провод, а тем более два скрученных вместе провода без предварительной подготовки в него вставить не удается без доработки напильником. Доработка заключается в данном случае в том, что приходится использовать медную жилу сечения не больше 1мм в качестве шила для подготовки посадочного места для гибкого провода. Внутри этих клемм стоит пружинная пластина, которую приходится чуть отгибать, иначе провод уда вставить не удается.

Естественно, провода с сечением 1мм на объекте не найти, помогают пассатижи, которыми удается придать проводу нужную форму и сечение.

По прошествии энного количества времени, наконец, удается подключить все восемь датчиков, устройство крепится на место, аккумуляторы вставляются в батарейный отсек, все крышки закрываются, прибор готов к первому включению.

Устройство включается в сеть... и выдает сигнал аварийного отключения по причине протечки. Раздается противный писк, краны закрываются, вода потребителям не подается.

Начинаю искать проблему.

Снимаю крышку с блока, извлекаю аккумуляторы, откручиваю саморезы, извлекаю провода из клеммников соответствующей линии. Включаю устройство - сигнал аварии исчез, это радует.

Обхожу все санузлы, осматриваю на предмет протечки - ничего.

Начинаю копаться дальше. В каждом санузле стоит пара датчиков, один снаружи, другой внутри гипрочной стены в которой скрыты все коммуникации. Доступ в эти полости осложняется тем, что уже установлены соло-лифты, шкафы и раковины. Но, кое как извлечь датчики из стен все-таки удается и они все тоже оказываются сухими.

С одной стороны, это радует, не залили нижних соседей, но с другой стороны, проблема-то остается.

Первая мысль: "поврежден кабель". Это удручает. Кабель прокладывался неизвлекаемым методом, часть кабеля в стене, часть за натяжным потолком, короче - извлечь без материальных затрат не удастся.

Ну ладно, не удастся, так не удастся, а какой из восьми кабелей - вот в чем вопрос.

Как часто бывает, кабель прокладывают одни люди, монтаж оборудования осуществляют другие. Так было и в этом случае.

Кабеля были промаркированы цифрами от 1 до 8. Человек, который прокладывал кабель заболел, и в данный момент на звонки не отвечал.

Я, решил, что нумерация идет по порядку от санузла к санузлу и попарно все подключил...

Ага, щас, размечтался :)

При прозвонке кабелей, выяснилось, что порядковые номера к их расположению вообще никакого отношения не имеют :)

Ну, ладно, не имеют, так не имеют. Маркирую кабеля заново, переподключаю их к устройству, определяю, что сигнал аварии выдает кабель из второго санузла.

Отрезаю датчик от кабеля, подключаю кабель к устройству - сигнал аварии пропал. Для чистоты эксперимента отрезаю второй датчик и подключаю первый датчик ко второму кабелю - появляется сигнал аварии.

Слава богу! Кабель цел, неисправен датчик.

Подключаю исправный датчик, фиксирую блок, вставляю батареи, включаю, все работает.

Отделался, что называется, легким испугом :)

Вот такая была история  :)






Share this Entry


Link to Entry
Share on other sites



7 Comments


Recommended Comments

Цитата

приходится использовать медную жилу сечения не больше 1мм в качестве шила для подготовки посадочного места для гибкого провода. Внутри этих клемм стоит пружинная пластина, которую приходится чуть отгибать

Можно толсто облудить концы гибких проводов.

Share this comment


Link to comment
Share on other sites

Хорошая мысль, только паяльника в нужный момент под рукой не оказалось, Ну, и контактную пружину все равно и в этом случае придется подгибать. Кончики проводов от датчиков уже поставляются облуженные, но делу это не особо помогает. Не удобные у них клеммники. Вдобавок к этому еще и, если прощелкать и выкрутить полностью винт клеммника, то пластинка эта злосчастная весело выпадает, что у меня и произошло. Еле нашел :)

Share this comment


Link to comment
Share on other sites

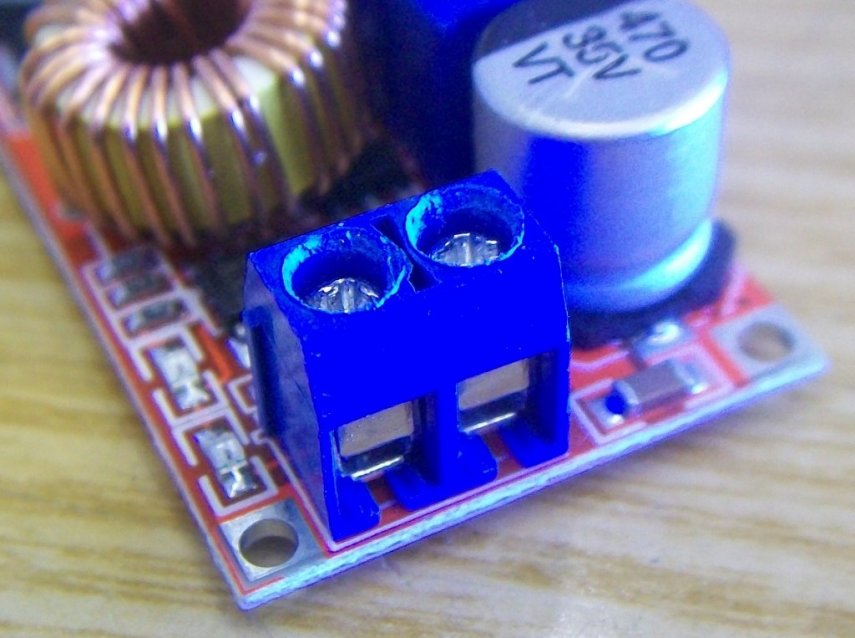

Дим! Там, часом, не такая ли колодка стоит в плате устройства?


У нас с такими проблем не было. Но провод 1,5 квадрата туда не воткнуть :)

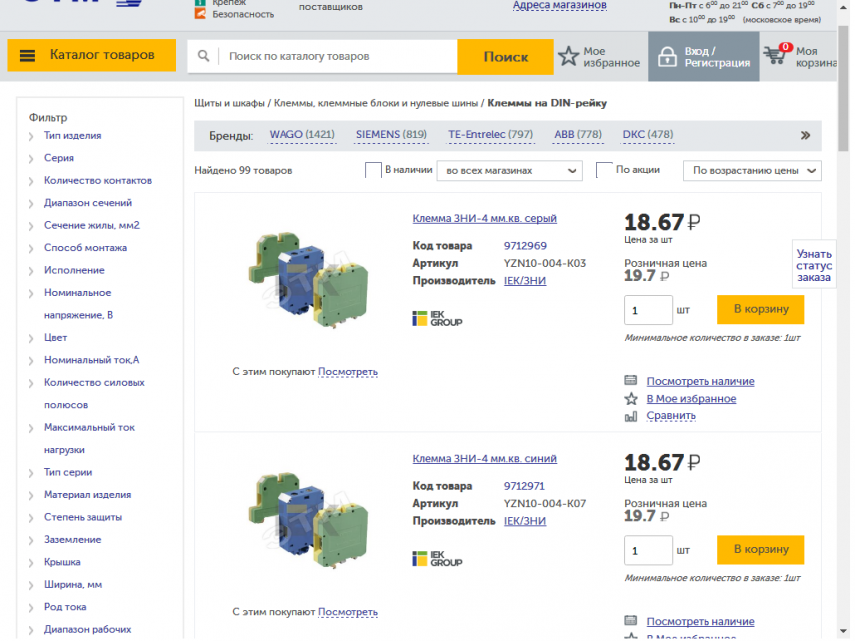

Как я понял, тема уже не актуальна. Но на будущее могу присоветовать клеммники на DIN рейку. Очень удобная штука и стоит не дорого.


Есть толщиной 3 мм, а есть и 5. От входов/выходов устройства кидаешь подходящим одножильным, а с другой стороны колодки суёшь что захочется или что было.

22 часа назад, Дмитрий 78 сказал:

Хорошая мысль, только паяльника в нужный момент под рукой не оказалось,

А что мешает перенести момент на попозже и явиться с паяльником? Знамо дело - спешка! Она, сволочь, меня так задолбала, что матерных слов не хватает! В итоге косяк на косяке. И потом времени на исправления куда больше идёт, если бы остановились и подумали. И за паяльником дали сбегать :)

Share this comment


Link to comment
Share on other sites

Мысль про колодки мне понравилась, сам давно про них размышляю. Что это за магазин, только, на скрине не видео.

А за паяльником далековато бегать. У  от объекта до дома около часа езды, это если без пробок. Вот и считай, час туда, час обратно, дома перекусить, раз уж зашёл :)

Долго получается. Как минимум полтора часа времени я сэкономил.

Да, и не люблю я бегать, раз уж приехал на объект.

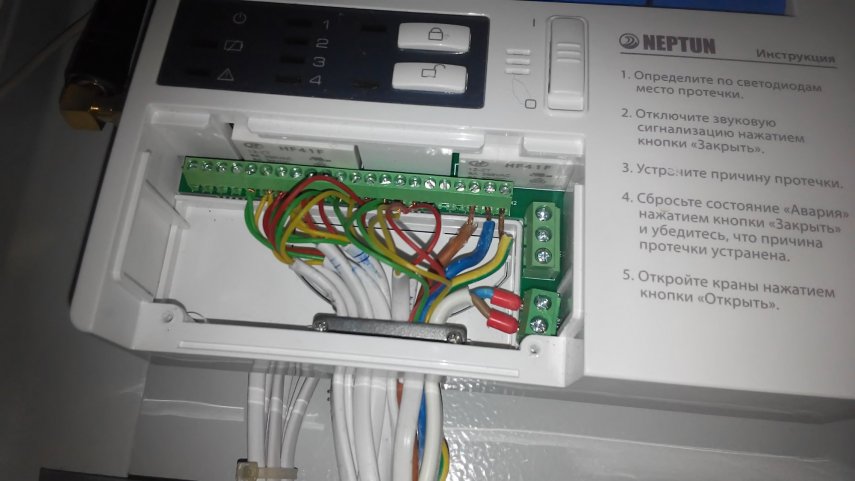

А клеммники вот такие:


Share this comment


Link to comment
Share on other sites
2 часа назад, Дмитрий 78 сказал:

Что это за магазин

ЭТМ, есть у вас такой.

2 часа назад, Дмитрий 78 сказал:

клеммники вот такие

Понятно, язычок там упругий, но его можно отогнуть при отвинченом винте и он останется таким - тонкую жилку засунуть будет можно.

  • Thanks 1

Share this comment


Link to comment
Share on other sites
7 минут назад, bagayama сказал:
2 часа назад, Дмитрий 78 сказал:

 его можно отогнуть

Именно так и делал. Основная сложность была в том, что в настенном положении блока вставить в клеммы провода оказалось (или показалось :) ) невозможно. Пришлось блок снять и плашмя положить.

Share this comment


Link to comment
Share on other sites
