Проект квартирного щитка.

[fomins]

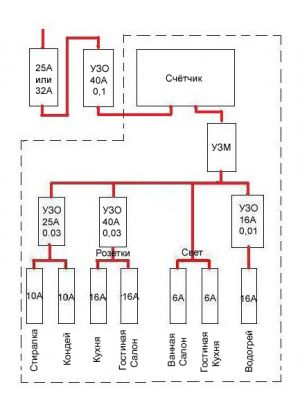

Я так и подумал сделать, тем более, что там уже автоматы стоят, осталось только УЗО поставитьВ связи с дополнениями схема теперь будет выглядеть так. Одобрям?А счётчик можно как то защитить? Может УЗМ перед ним поставить?

[Bagis]

Я конечно очень извиняюсь, но что-то мне кажется никто Вам не разрешит до счётчика что-либо ставить. В том числе и узо.

[fomins]

Почему? Ведь УЗО и вводной автомат на площадке будут стоять, для всеобщего доступа.Или Вы о УЗМ? Здесь да, могут ерепениться. Про УЗМ, я в принципе спросил. Просто в инструкции написано, что нужно после счётчика ставить, а почему не написано.

[Bagis]

Я и про узо. Обычно, счётчик тоже на лестнице стоит. Тогда всё нормально: вводной-счётчик-узо. Ведь вводной и счётчик пломбируют. Но давайте и других послушаем.

[fomins]

Ну счётчик (многотарифный) я на лестнице не оставлю, тем более, что они за сохранность его ответственности не несут. Уже озвучили.Ну а по логике так ничего военного нет, в том что он стоять в квартире будет, ведь кабель с общего (межквартирного) щитка прямо в него заводиться будет и опломбироваться.Если бы до него в квартире что то ещё стояло, то была возможность легко подключиться мимо счётчика, а так всё усложняется, хотя не на столько, чтобы это было сделать невозможно.Раз не хотят ответственность за сохранность моего счётчика нести, пусть на риски идут или покупают его за свои деньги и тогда ставят куда им хочется. Я не против.

[dimp]

можно ставить узо и автомат до счётчика, а узм послеусловие - они стоят на лестничной клетке

[fomins]

Всё что Вы сказали должно стоять на лестничной площадке?Что то я не врубаюсь, что счётчик в квартиру ставить нельзя?Чёто хрень какая то. Чем больше мусолится всё тем непонятней становится.Что, как я нарисовал в последний раз нельзя что ли?

[dimp]

они - это узо и автомат

[fomins]

Ну и ладненько тогда.Думаю хватит на этом, а то ещё что нибудь напутаем.

[fomins]

А чем отличаются УЗО (АВВ) серии F202 и FH202 кроме цены и вспомогательных элементов (Расцепитель минимального напряжения, Сигнальный контакт/вспомогательный контакт, Индикатор срабатывания (CPI))И какой лучше брать всё таки?

[dimp]

ОсобенностьУстройства защитного отключения ABB FH 200 имеют следующие особенности:применение инновационного решения - цилиндрической двунаправленной клеммы, позволяет одновременно подключать по два проводника, как снизу, так и сверхувозможность одновременного подсоединения проводов разного сеченияпозволяют осуществлять подключение шин и питающего напряжения как к верхним, так и к нижним зажимам.имеется возможность подключения как одножильных, так и многожильных проводниковиспользование с вспомогательными элементами (доп./сигн.контакт, дист.расцепитель и др.) не предусмотрено.низкая цена.СходствоКроме упомянутых деталей, во всем остальном серия ABB FH 200 сохранила устройство профессиональных аппаратов. Освобождение от функций, не влияющих на надежность защиты и не востребованных в системах энергоснабжения малых офисов и частного сектора, позволило существенно снизить цену изделий по сравнению с промышленными сериями, например с F200, сохранив в то же время надежность и широкий диапазон номиналов.ОсобенностьУЗО серии ABB F200 имеют следующие особенности:имеется возможность подключения дополнительных аксессуаров (расцепителей, контактов и т.п.)применение инновационного решения - цилиндрической двунаправленной клеммы, позволяет одновременно подключать по два проводника, как снизу, так и сверхуимеется возможность одновременного подсоединения проводов разного сеченияимеется возможность подключения как одножильных, так и многожильных проводниковспециальное крепление позволяет легко снимать устройство с ДИН-рейки без демонтажа распределительной шины - просто нажмите вверхподсоединение питания сверху или снизу, распределительные шины сверху или снизу, шина подключается в задний зажим, кабель – в передний, хорошо видно место соединенияподсоединение проводов сечением до 50 мм2 вертикально или сбоку при помощи дополнительного переходникапо надёжности они одинаковы - если существенны наворотики в виде глазка индикации включения - бери f , если по барабану fh

[fomins]

если существенны наворотики в виде глазка индикации включения - бери f , если по барабану fh

Платить за индикацию включения почти половину цены?Ну не знаю. Вы меня разочаровали. Хоть ещё что нибудь в пользу серии F202.

[dimp]

Освобождение от функций, не влияющих на надежность защиты и не востребованных в системах энергоснабжения малых офисов и частного сектора, позволило существенно снизить цену изделий по сравнению с промышленными сериями, например с F200, сохранив в то же время надежность и широкий диапазон номиналов.

ты очень хочешь потратить деньги???

[fomins]

ты очень хочешь потратить деньги???

Нет, оправдать уже потраченные.

[ioganns]

Добрый день!Прошу покритиковать мою схему щитка. Все будет находиться в квартире, т.к. этажный щиток на 2кв имеет размеры 15х15 см и там кроме отводов на квартиры ничего нет. На старом щитке в квартире вместе со счетчиком стоят два черных однополюсных автомата и как смог разобрать - на 16А. Попробую уточнить номинал вводного автомата в ЖЭКе, но это будет непросто.

08__3______________________.pdf

[Ky3bmin]

Ну, если конкретно по схеме смотреть, тогда:1. Вводной скорее всего у Вас будет 32А (раз у Вас 2х16А) КМК2. УЗО 1 заменить на 40А 0,03 (Вводной на схеме у Вас 40А, но если будет 32А, то УЗО 40А будет с запасом, эт хорошо)3. АВ на свет в санузле Я бы подцепил к УЗО1. Мокрая ж зона, от греха... Лучше конечно к УЗО3, но при утечке тока оказаться еще и в темной ванной, как-то не Айс. 4. Подводка к УЗО1 и УЗО2 выполнить кабелем 3х6 или гребенками, но не как не 3х2,5

[fomins]

Сказали, что если всё будет стоять в подъезде, то ничего не надо, а если в квартире, то нарисуйте проект щитка и его подключения к основной сети.Откровенно говоря, слово ПРОЕКТ, меня напугало. Собственно вопрос: Что им от меня нужно? Какой такой проект?Киньте сюда какой нибудь образец этого ужасно ругательного слова или ссылку, где на это посмотреть.Можно и на словах....

[bagayama]

если в квартире, то нарисуйте проект щитка и его подключения к основной сети

Вот тут надо уточнить. Если им нужен электропроект официальный (по определённым стандартам составленный чертёж со схемой размещения эл.оборудования, эл.схемой и расчётами нагрузок) - это одно дело (я так понял помещение будет использоваться в коммерческих целях, вполне могут потребовать). Зачастую эл.проект составляют для галочки и он имеет мало общего с реальностью. Если официальный не нужен - выдайте им вашу однолинейную схему  на листке А4 распечатанную. Думаю, лучше начать со второго варианта, а там уж посмотреть на реакцию.

[fomins]

Я наверное так сделаю. Схожу в ЖЕК и попрошу показать мне образец, как надо чтобы было. Посмотрю и так же нарисую.А насчёт использования в коммерческих целях, думаю, им не обязательно знать.

Зачастую эл.проект составляют для галочки и он имеет мало общего с реальностью.

Это было бы замечательно.

[fomins]

Обязательно ли соблюдать нумерацию на шинах, при монтаже провода в щитке?
