Схемы монтажа радиаторов отопления. Неформат и нестандарт

[Adren]

Привет. Очень интересная тема и главное - в тему.

У меня вот такая история:

Сантехник сваял отопление вот по такой схеме. Слева две биметаллические батареи находятся в одной комнате на одной стене под окнами. Красным отмечено - отключенные краны. Батареи жарили, че уж говорить, но  итоге верхние соседи пожаловались на низкую температуру - и правильно, какого то фига правый байпасный кран тож перекрыт был (его ставили еще до переделки). Открыл ВСЕ краны, вроде нормализовалось, но конечно подостыли биметаллические батареи, зато поднагрелась правая чугунина на обратке.

Вопросы к экспертам:

1. Вообще такая схема имеет право на жизнь?

2. Можно ли перекрыть два нижних крана под бимет радиаторами?

Спасибо )

з.ы. подачу СНИЗУ я нарисовал по наитию...если честно - незнаю, можно как то проверить эмпирическим путем?

[santex-SVAR]

Привет.

Очень интересная тема и главное - в тему.

Конечно !

подачу СНИЗУ я нарисовал по наитию...если честно - незнаю, можно как то проверить эмпирическим путем?

можно по температуре вертикальных стояков . более горячий - нижняя подача (в данном случае левый стояк должен быть горячей)


верхние соседи пожаловались на низкую температуру

Открыл ВСЕ краны, вроде нормализовалось, но конечно подостыли биметаллические батареи, зато поднагрелась правая чугунина на обратке.

увеличилась общая циркуляция по стояку - это очень хороший и важный показатель.


Вопросы к экспертам: 1. Вообще такая схема имеет право на жизнь?

у вас по схеме : в 1 /левый/ радиатор никогда не поступит ТН с той же высокой температурой, что и в стояке : т.к. обратка из него подмешивается опять в подачу радиатора. (рисунок 1)
лучше переподключить наоборот : подача слева-сверху, обратка снизу-справо. (рисунок 2)
(только для вариации : нижняя подача по левому стояку : снизу-верх)

но даже в этом случае во 2 радиатор поступает вода частично охлажденная в 1 .
можно сделать температуру подачи в оба радиатора одинаковой (рисунок 3) :
+ особенности :

• байпас стал не на оси стояка - смещенный. (желтого цвета, маленький)
• убрал лишние краны. 3 шт на байпасах, и 2 на подводках от стояков : итого 5 шт.
• независимое, параллельное подключение 2 радиаторов.
• убрал загогулину от второго радиатора к стояку.

[Adren]

Спасибо большое!

2 крана от стояков нужны были чтоб без отключения отопления сваять схему.

Да, левый стояк горячее, интересно, почему ж на обратке повешана чугун батарея, причем видимо проектно.

Интересно что, нижний кран радиатора 1 сильно нагрет, почти как стоячный, а вот нижний кран радиатора 2 просто теплый, а верхний опять горячий.

Опять соседи жалуются, когда включил все краны и даже отключил радиатор 2, вроде бы у них прогрелся весь радиатор, а сегодня опять только первые две секции (...как обычно грешат на меня, хотя я ничего больше не трогал...

[santex-SVAR]

нижний кран радиатора 1 сильно нагрет

а верхний кран того же радиатора ? холодный ? или Т соответствует горизонтальной трубе под ним ?

нижний кран радиатора 2 просто теплый,

он холодней чем участок горизонт. трубы перед ним ? (участок между правым краном 1 радиатора и левым краном 2 радиатора )

а сегодня опять только первые две секции

у них или у вас эти 2 секции ?

если у них - тогда у соседей стоит биметалл ?

почему ж на обратке повешана чугун батарея,

чугун работает прекрасно независимо от направления подачи.

это не биметалл - который на нижней подаче жестоко уходит в отказ.

Да, левый стояк горячее,

вам можно было сделать по схеме в сообщении #8  и там же есть ссылка в блог : еще одна визуализация : "2 радиатора последовательно - на нижнюю подачу"

[Adren]

а верхний кран того же радиатора ? холодный ? или Т соответствует горизонтальной трубе под ним ?

Соответствует температуре трубы

он холодней чем участок горизонт. трубы перед ним ? (участок между правым краном 1 радиатора и левым краном 2 радиатора )

Да, гораааздо холоднее

у них или у вас эти 2 секции ?

если у них - тогда у соседей стоит биметалл ?

чугун работает прекрасно независимо от направления подачи.это не биметалл - который на нижней подаче жестоко уходит в отказ.

У соседей...а что стоит незнаю (

вам можно было сделать по схеме в сообщении #8 и там же есть ссылка в блог : еще одна визуализация : "2 радиатора последовательно - на нижнюю подачу"Да, надо переделывать, но верхняя Труба между радиаторами по этой схеме мне никак, дети маленькие, комната узкая...я уж короб сделал чтобы снизу трубы закрыть

[santex-SVAR]

это не биметалл - который на нижней подаче жестоко уходит в отказ.

У соседей...а что стоит незнаю

сегодня опять только первые две секции ...как обычно грешат на меня, хотя я ничего больше не трогал..

если это у соседей четко над вашей комнатой с 2 радиаторами  - у них также подача по стояку снизу-вверх.

и явный признак : прогрев только ближайших секций - стоит ненаглядный, всеми обожаемый биметалл.

это чисто их заморочки :

• выбор вида радиатора - наивная вера в современный лживый маркетинг.
• схемы подключения - невменяемый монтажник.

вы явно не причем.

резюме прокопченного :

1. краны ни где не закрывать.
2. открытый кран на самом стояке - для обогрева соседей.
3. открытые краны под вашими радиаторами : если закрыть - ваш биметалл встанет на нижнюю подачу - опять не захочет прогреваться.
4. потом : когда захотите и сможете сбросить стояки отопления - переварить на схему 3 в сообщении #22.

[FrozenSun]

интересно оО

[Adren]

1. краны ни где не закрывать.
2. открытый кран на самом стояке - для обогрева соседей.
3. открытые краны под вашими радиаторами : если закрыть - ваш биметалл встанет на нижнюю подачу - опять не захочет прогреваться.
4. потом : когда захотите и сможете сбросить стояки отопления - переварить на схему 3 в сообщении #22.

Спасибо за советы )

2. о соседях надо беспокоиться, тем более у них мансардный этаж.

3. я электрик, понял что термодинамические/гидравлические законы не аналог законам Кирхгоффа, так что просто перекрыл оба крана под радиаторами - батареи греют очень хорошо. На стояке рука не терпит ни на входе ни на выходе (при открытом стоячном кране)  - т.е. температура адекватная, а вот что с давлением - незнаю (

4. да, думаю об этом, тем более что мне сбрасывать стояки не надо - стоят краны на отсечку этой линиии

[santex-SVAR]

На стояке рука не терпит ни на входе ни на выходе (при открытом стоячном кране)  - т.е. температура адекватная, а вот что с давлением - незнаю (

это сразу после перекрытия такая температура ? лучше оценивать через 3-4 часа.

2-3 суток пройдет - если температура на радиаторах не уменьшится - то можно и не заморачиваться , не лезть в теорию : не искать истиную причину:

термодинамические/гидравлические законы не аналог законам Кирхгоффа,

а замерзающим соседям (если вдруг придут) показать открытый кран на стояке : когда он открыт (шариковый полнопроходной)

вся ваша разводка в бок никак не уменьшает поток теплоносителя , давление к соседям .

у вас какой этаж , и сколько всего этажей в доме ?

На стояке рука не терпит ни на входе ни на выходе

видно : остаточного тепла ТН после вас должно хватить соседям (диагностика температуры после 2-3 суток)

[santex-SVAR]

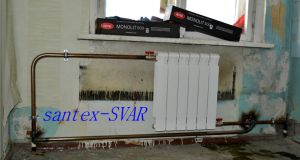

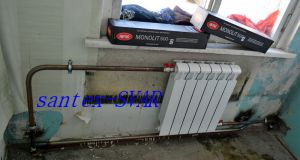

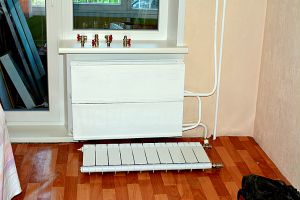

Замена радиатора отопления на сварке с трубогибом.
Кухня , монтаж отопления на последнем этаже.
П-образный стояк разворачивается в этом помещении - очень длинный байпас (перемычка)

диагональное подключение - подача : слева-направо.

[santex-SVAR]

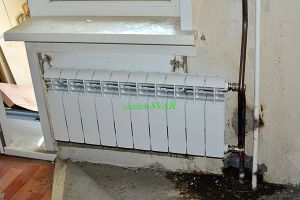

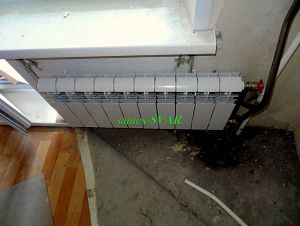

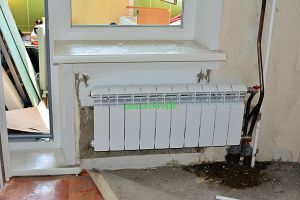

нижняя подача по стояку . но никаких проблем с прогревом отопительного прибора !



правильная циркуляция внутри батареи отопления :

в радиатор теплоноситель заливается в верх,

а отработанный , охлажденный сливается снизу и дальше уходит к верхним соседям.

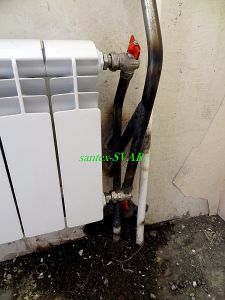

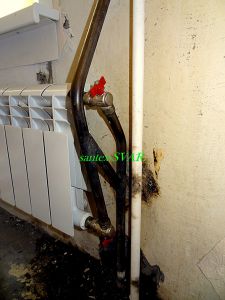

применяя 2 угловых крана вместо обычных :

максимально компактно к стояку - незаметная перемычка :



аналогичная проблема : возможно большее количество секций при нехватке места в узком проеме

решена несколько иначе : перемычка по другому развернута.

все подробности в блоге сантехСВАР.

[Adren]

Спасибо за советы ) 2. о соседях надо беспокоиться, тем более у них мансардный этаж. 3. я электрик, понял что термодинамические/гидравлические законы не аналог законам Кирхгоффа, так что просто перекрыл оба крана под радиаторами - батареи греют очень хорошо. На стояке рука не терпит ни на входе ни на выходе (при открытом стоячном кране) - т.е. температура адекватная, а вот что с давлением - незнаю ( 4. да, думаю об этом, тем более что мне сбрасывать стояки не надо - стоят краны на отсечку этой линиии

переделал я свою схему...отрезал одну 7-ми секционную батарею, от нее добавил 3 звена к оставшейся (получилось 10), подключил по диагонали (подача сверху), кран на перемычке/байпасе стоячном включен - прогревается вся батарея, в том числе и низ гораздо эффективнее...

С учетом теплого пленочного пола и при температуре за бортом -30 в комнате 22 град...

спасибо за подсказки )

[santex-SVAR]

Вот и хорошо,  что все  у  вас получилось

Всегда пожалуйста, рад, что смог помочь!

[daswertw]

Добрый день .

Не подскажите схему подключения двух радиаторов к одному стояку .   (Был утеплен балкон , одна батарея остаётся на кухне  ,а одна дополнительная ставится на балконе )

[santex-SVAR]

да легко !

вам последовательную или параллельную схему ?

[daswertw]

да легко !

вам последовательную или параллельную схему ?

А какая в моем случае будет оптимальней ?

[santex-SVAR]

А какая в моем случае будет оптимальней ?

у каждой схемы есть свои недостатки и преимущества

[daswertw]

так а

у каждой схемы есть свои недостатки и преимущества

ну так а мне что посоветуете??

[santex-SVAR]

@daswertw

радиатор на балконе может располагаться под :

1. наружней оконной рамой,

2. сбоку на торцевой стене,

3. на внутренней стене : между балконом и комнатой.

у вас как ?

еще вы лучше несколько фото выложите : балкона , комнаты , старого радиатора + стояки

[konstsch]

Радиатор на балконе располагаться не должен!
