Венканал под вытяжку с естественной вентиляцией

Оценить эту тему:

В теме 15 сообщений

Всем  доброго  дня

Собираюсь  проложить  венканал  для  вытяжки  , по  потолку ,  как  на  фото  №1 ,  только  сам  канал  будет  2м  и  сечение  110х60 или  50х100 (  поворот 90г,,  какнал  2  метра  , и переход  с  50х100  на  круглое 100мм) . Все  это  хочу  спрятать  под  натяжной  потолок.

Задумался  о  возможности  организовать  и  естественную  вентиляцию  кухни  (  10 кв.м.)   ,  расположив  вход(  или  вывод  )  под  потолком  .

Вот  и  задался  вопросом  где  правильно расположить естественную  вентиляцию    ....?

Варианты  :

1)  Как  на  фото  №2  ,  расположить   тройник  на  входе  в  стене ,  с  переходом  на  круглое  сечение  (  будет  торчать из  натяжного  потолка  ) . Обратные  клапана  расположить  на  выходах  .

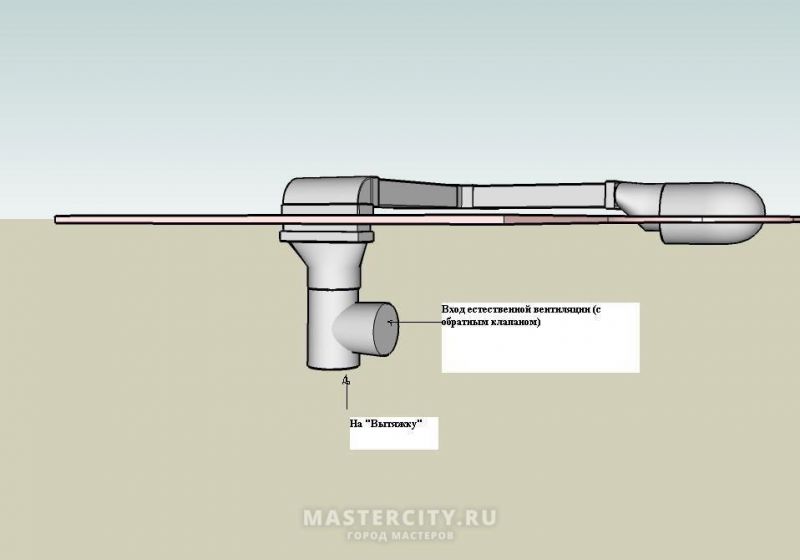

2)  Как  на  фото  №3  ,  расположить  круглый тройник  ,перед  вытяжкой  ,  тоже  с  клапанами  естественно  .(  эстетически  мне  больше  нравится )

На  фото  2и3  не  сама  схема  вентиляции,  а  сам  принцип , где расположить  .    (

И  еше вопрос  ,  хватит ли  сечения  ,  думал  о  60х201 ,  но  не  влезит  в  шахту  ,  имеет  ли смысл  переходник   с  200х60 на  110х60 , сужение   же ...




0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
где  правильно расположить естественную  вентиляцию
Ниже входа вытяжки. Клапаны конечно можно, но при работе вытяжки не будет работать естественная
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
но при работе вытяжки не будет работать естественная
Это  понятно  !
Ниже входа вытяжки. Клапаны конечно можно
 , а  это я  не  понял  ,   Ниже  входа   вытяжки  ,- на  канале ?  или  на  стене  ?
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
а  это я  не  понял

Вопрос: где  правильно расположить естественную  вентиляцию

Ответ: Ниже входа вытяжки. (точка, далее идет другое предложение к вопросу не относящееся)

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@KGB,ааа ну как  тут ,да ?


@KGB,а  то  я  подумал  так  (  красным  обвел  )  ,  так  тоже  делают



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
,а  то  я  подумал  так  (  красным  обвел  )  ,  так  тоже  делают
Так здесь выход естественной ниже вытяжки. У меня так, плюс канал от вытяжки загнут вверх. Так при включенной вытяжке у меня естественная еще лучше тянет
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Видос гляньте, так на всякий случай

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Есть специальные решётки для этого


0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@KGB,я  не  загну  ,  там  я  и  так  зашел  через  панель  15см  +еше  5-10 см  самого  канала  .Так я  панел  не  раздалбаю     ,  думаю  черновато.

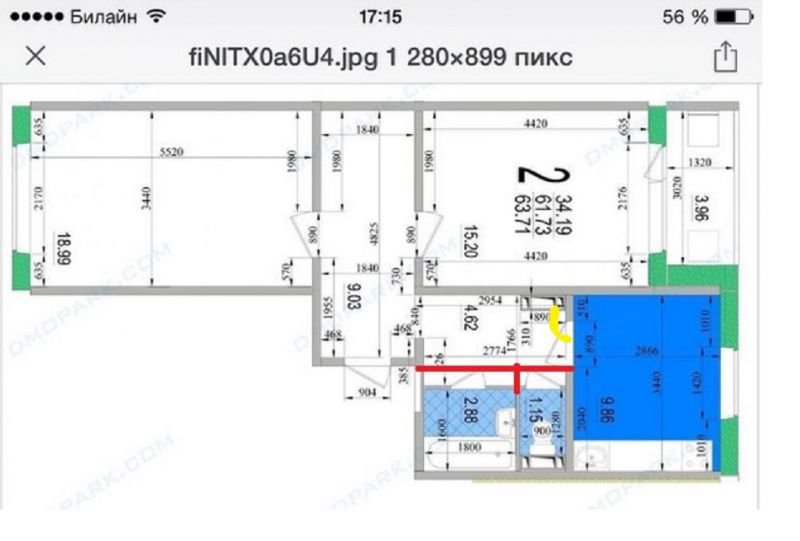

Вот  на  схеме  желтым  , это  по проекту ,  на  высоте  230-240  см  и куча  поворотов  . А  я  решил  как  оранжевым ,  по  потолку .

@KGB,кстати  ,  тут    отметил  стрелкой (4е фото )  ,  хотел  оставить  отверстие  и  закрыть  решеткой  с  клапаном,  при  отключенной  вытяжки  ,  будет  естественная  с  кухни  и  с  коридора,  но  все  это  катит  при  данной  схеме  ....(  как  на  3м  фото)

@fomins,а  при  обратной  тяги  ,  разве  не  будет  выдувать  через  решетку. у  меня  последний  этаж  ,  через  шахту  вижу  чердак  ( 70-80 см )


@Sano,Задумал  так  ,  что бе  избежать  монтаж  коробов





0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Так  что  господа  думаете  ,  будет  работать  подобные  схемы   естественная+вытяжка  или  обрезать  мысли  на  корню ,  просто  загнать  только под вытяжку ?

Понятно  что  с  решеткой  на  входе  ,  правильнее  всего  , но  тогда  еше  чуть  долбить  ,  и  натяжной потолок   пройдет  по  середине  решетки  . Или  долбить  стену  сильно , чуть  ниже  ,  и  делать  отдельную  решетку  под  естественную  вентиляцию. Вон  насмотрелся  ....




0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Нужно сохранить естественную всеми силами

Может и будет работать , раз вон сколько примеров

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

При обратной тяге ничего работать не будет, если нет обратного клапана.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Или  долбить  стену  сильно , чуть  ниже  ,  и  делать  отдельную  решетку  под  естественную  вентиляцию
Вот это буде правильнее
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Вот это буде правильнее

Сегодня  попробовал ,  наткнулся на  стальную  закладную  ,  там  где  панели  сваривают  ,  это  соединение  не  хочется  трогать


При обратной тяге ничего работать не будет, если нет обратного клапана.

0

это обязательно!

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

При обратной тяге ничего работать не будет, если нет обратного клапана.

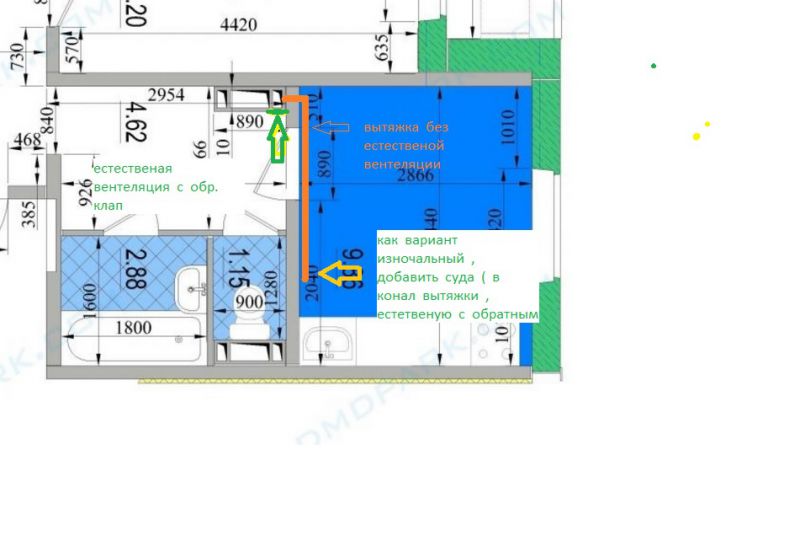

А  что  если  оставит  естественную  вентиляцию  с  коридора  ,  а  с кухни  вести  только  вытяжку  . Изначально  но  та  было  так  .:  На  кухне  ,над  дверью  дырка  (  естественная  вентиляция )   , соединенная  гафрой  со  входом  в  шахте  . ( на  схеме  .жолтое  это  гофра  ) . Оставить  вход  в  шахту  как  есть  и поставить  туда   обратный  клапан  ,  прикрыть его  решеткой  .Или вернутся  к  изначальной  задумки  ,  естественная  в  коридоре  + естественная  на  канале  вытяжки  на  кухне  .(  2я  схема )
