Про объем будет все индивидуально. На первом этаже время поменьше, на 9 побольше.

Link to comment
Share on other sites

@steamroller - вот глянь, что мой коллега Артём Яковлев из Питера только что придумал и уже осуществляет.

  • Like 1
Link to comment
Share on other sites

2 часа назад, Technik-san сказал:

и уже осуществляет.

Занятно! Токмо я бы с большим удовольствием взглянул на схему устройства и каким узлом делается регулирование. Ну, если это не секрет :)

Link to comment
Share on other sites

@steamroller - здесь регулирует и распределяет потоки клапан термостатический отводной

Link to comment
Share on other sites

@Technik-san , это понятно, что клапан завязан на чувствительный элемент, отвечающий за температуру. Интересно на всю обвязку глянуть. Достаточно такой же примитивной схемы, что я выше рисовал. Будет возможность завтра - свою хрень нарисую + одному выраженьицу научу :)

Link to comment
Share on other sites

@Technik-san , подскажите, при каком минимальном давлении будет уверенно работать термостатический клапан?

Link to comment
Share on other sites

@Manul - технические характеристики озвучены в мануале производителя каждого термостатического смесителя, термоклапана или терморегулятора и они отличаются. Некоторые могут работать с минимальным давлением от 0,5 bar, a некоторые не ниже 1bar. Но для большинства перепад между значениями входящего давления гор. и хол. воды не должен превышать 1bar

  • Thanks 1
Link to comment
Share on other sites

@Technik-san, вчера обещал тебе схему нарисовать. Форсмажор вышел. Сегодня другую фишку выкину. У меня челюсть на полу была, аж видео снять пришлось. А схему чуток позже. Но обязательно нарисую.

Link to comment
Share on other sites

  • 3 months later...

@Technik-san, @Дмитрий 78 и другие товарищи! Ещё вопрос. Термостатический смеситель я взял у китайцев за 860. Он сам в себе - "мозги" у него внутри. Теперь понадобился термостатический клапан отводной или трёх ходовой. Кто как называет. Конкретно вот такой, с внешним приводом:


Термоголовка не нужна. Поэтому я её красным зачеркнул. Требуется только сам перенаправлятель потоков. Всё бы ничего, но я ахнул от цен! Они начинаются от 3500 у Вальтека + он там дюймовый и дальше всякие Эсбе, Стауты и ещё забыл какие. Там ценник скачет до десятки. Фар 1/2 за 4000 тоже есть, но там с колбой внутри, а не с торчащим наружу шпендиком. А мне именно с торчащим надобно и 1/2". Что-нибудь такое есть в диапазоне хотя бы до 1500?

Обычный двухвыводной регулятор потока 1/2" для радиаторов можно найти за 500. Этот, что на картинке, не сильно сложней. Но сильно дороже. Ладно, на один я бы разорился. Но мне надо не один, а много больше.

В принципе, можно взять два простых для батарей. Собрать их через тройник, чтобы шпендики "бодались" . Один шпендик уходит вовнутрь, другой лезет наружу. У Вальтека такой есть за 497 руб. Итого 1000. Ноёлыпалы, по 4000 за готовый отваливать я не хочу!

Буду искренне благодарен, если кто-то меня пошлёт куда надо! Ну, ссылку даст :)

Link to comment
Share on other sites

@steamroller А тебе для чего?

Link to comment
Share on other sites

3 минуты назад, Дмитрий 78 сказал(а):

А тебе для чего?

Упс!

Для термостатирования, знамо дело:) Циркуляционный гоняет воду через трубчатый нагреватель. Ну, как в проточнике. Для повышения температуры до нужных градусов требуется очень малый поток при конкретной подводимой мощности. А мне нужен бешеный поток, чтобы улучшить теплообмен и уменьшить отложение солей за счёт турбулизации. Холодная подмешивается в небольшом количестве по мере необходимости. Кстати, идею с "бодающимися" шпендиками я родил когда вопрос писал. Воистину, правильно заданный вопрос - 1/2 ответа! Было бы кому задать. Мне - было :) Если не найду - пусть 2 Вальтека бодаются :)

Главное - мне было кому вопрос задать!!! Ты это понимаешь??????????????????????!!!

Link to comment
Share on other sites

  • 8 months later...

@steamroller а зачем для этого именно трехходовый клапан? Хватит обычного радиаторного. Поставь его на ввод холодной в этот твой нагревательный контур с насосом. Если поток холодной воды сильно меньше потока циркуляции, то трехходовой и так будет в продолжении почти крайнем всегда - циркуляционный вход будет практически полностью открыт. Так зачем его вообще через клапан пускать?

Link to comment
Share on other sites

  • 11 months later...

Монтаж опорного каркаса для акриловых ванн из стального TECE- профиля

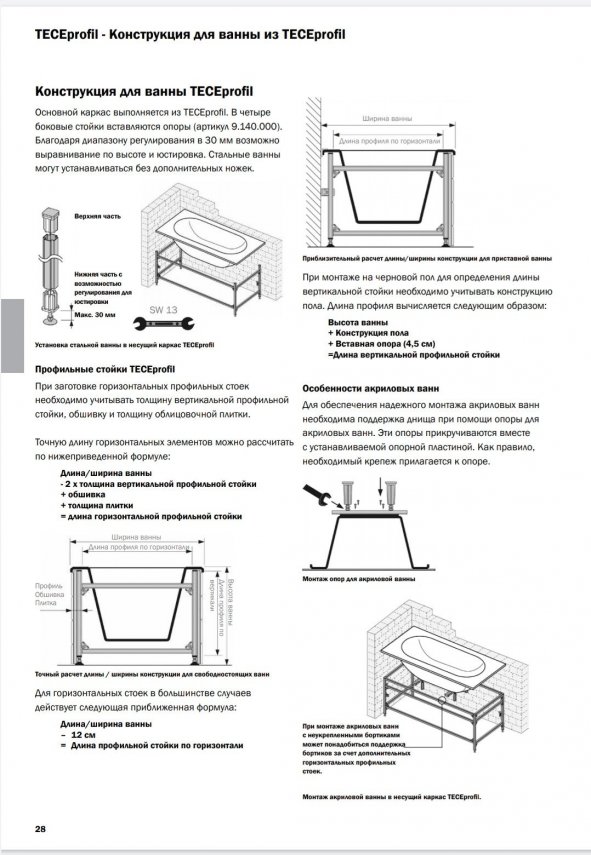

Screenshot_2021-04-29-08-01-26-337_com.google.android.apps.docs

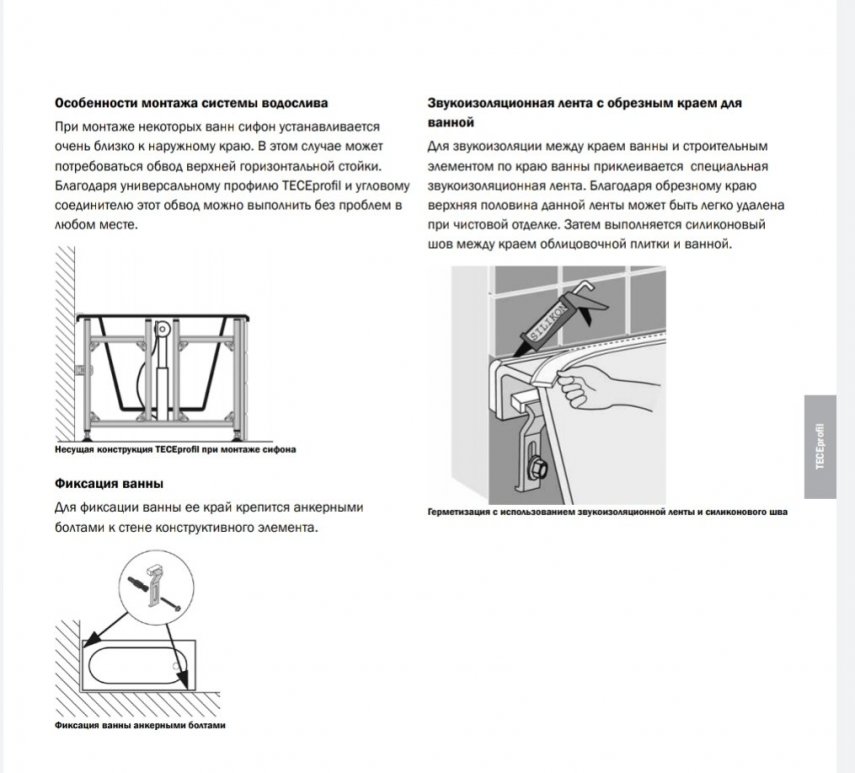

IMG_20210429_080152

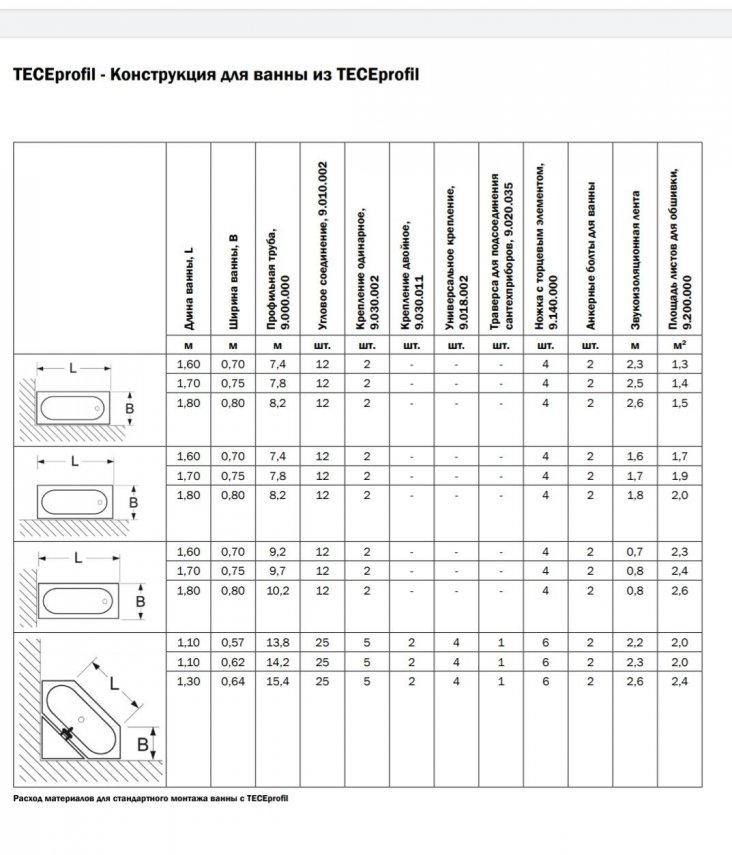

Screenshot_2021-04-29-08-00-57-891_com.google.android.apps.docs

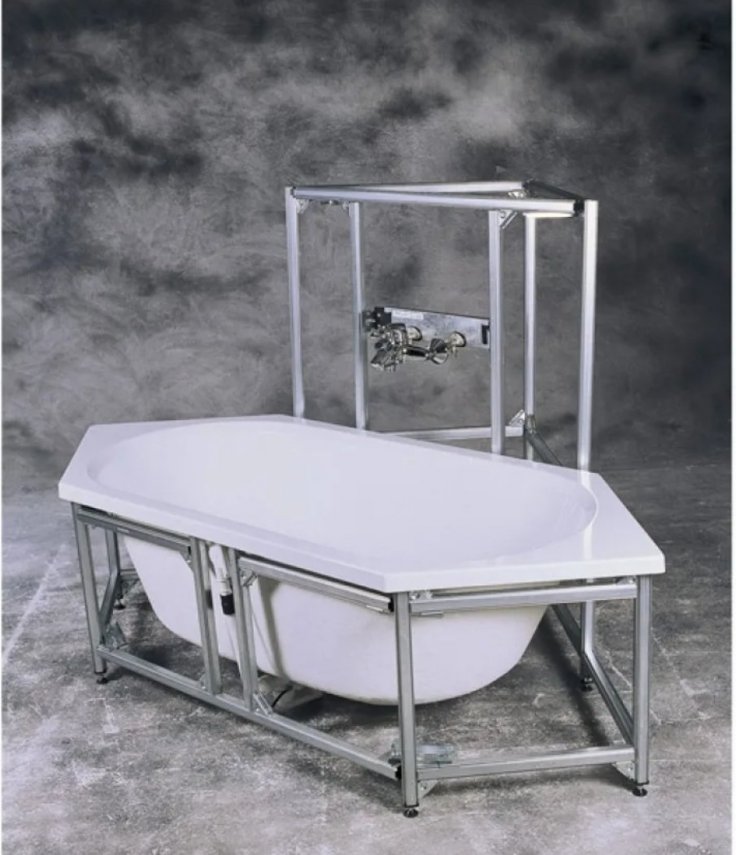

IMG_20210429_075047

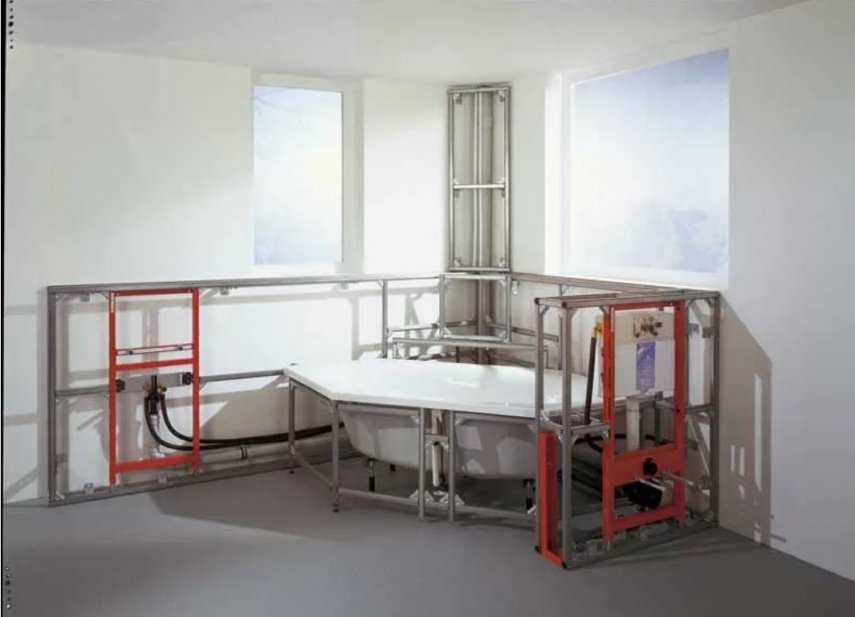

IMG_20210429_073947

  • Like 3
Link to comment
Share on other sites

  • 1 year later...

Наливные шланги для стиральных и посудомоечных машин с Аквастопом у различных моделей разные по причине применения различных технологических типов защиты от протечек. Существуют три типа срабатывания защиты
а) Механический
б) Абсорбентовый
в) Электромеханический
Замена шланга с Аквастопом предполагается только на тот тип, который изначально и был предусмотрен производителем.

Очень подробно см.здесь https://stroy-podskazka...ka/akvastop/
