Нестандартное? подключение радиаторов

Рекомендуемые сообщения

ksa1

День добрый!

Прошу подсказать со следующей ситуацией. В квартире нестандартно, на мой взгляд, решен вопрос с отоплением 2-х комнат через 1 стояк (см приложенную схему и фото). Собираюсь менять стояк и радиаторы. в качестве радиаторов рекомендовали zehnder charlestone (серия 3057). Вопрос:

1) можно ли как-то оптимизировать подачу гор. воды к радиатору №2 (согласно приложенной схемы), что бы не было такого нагромождения труб у радиатора №1 без потерь тепла.

2) Учитывая что справа от радиатора №2 распашная балконная дверь, можно ли вместо радиатора №2 подключить не стандартный (zehnder 3057), а с высотой секции более 1500 мм и как?

Заранее благодарен за помощь.






Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama
можно ли как-то оптимизировать подачу гор. воды ... что бы не было такого нагромождения труб
На мой взгляд не специалиста, это дико.

У нас в кирпичных хрущёвках вдоль одной стены стоящие две батареи (комната - кухня) подключаются как проходные (комнатный радиатор получается проходной), другой вопрос что это возможно зависит от конкретной системы отопления (кстати там тоже была однотрубная) и должно примерно просчитываться сечение труб и байпаса.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
shatl

Послал вариант в ЛС.

ЗЫ сюда не стал, это с сайта Николая Грешнова, но тырить фотку без разрешения нехорошо))))))

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
ksa1

Спасибо,

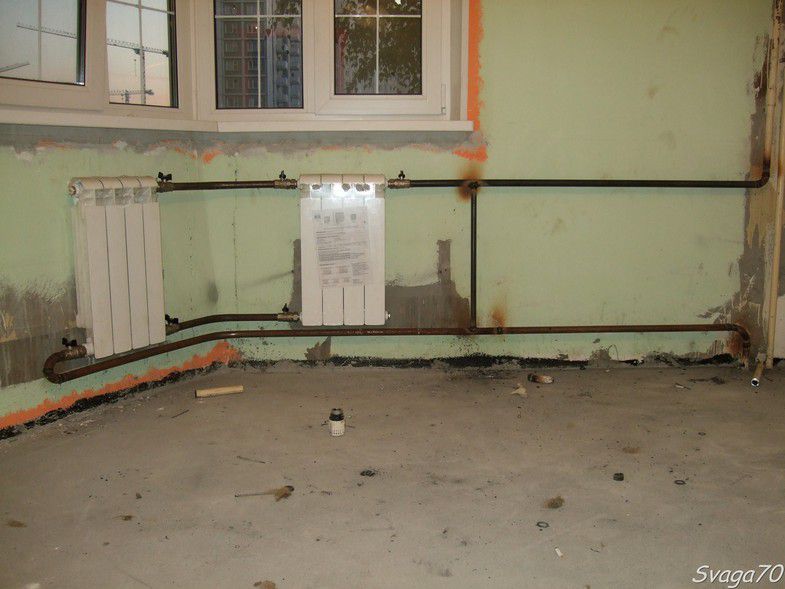

Я на свой страх и риск приведу ссылку на фото с предложенным вариантом.


Но на мой дилетантский взгляд проблема нагромождения труб просто переносится из одного места в другое.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
shatl

Не совсем ;), обратите внимание, что от стояка отходят две трубы, а у Вас три и проложены они совсем не одинаково. Да и честно говоря выглядит эта(повторюсь рабочая) схема гораздо приличнее и менее громоздко...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama

У нас в кирпичных хрущёвках вдоль одной стены стоящие две батареи (комната - кухня) подключаются как проходные

 Вот пример:


на фото видно соотношение труб байпаса, подачи на основную и прохода на вторую батарею. Справедливости ради стоит отметить что конечная батарея небольшая и греет умеренно в отличие от основной.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
volkodav
на фото видно соотношение труб байпаса, подачи на основную и прохода на вторую батарею.

Все бы хорошо, только ввод в правые пробки радиатора заужены на диаметр байпаса :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
ksa1

Не совсем ;), обратите внимание, что от стояка отходят две трубы, а у Вас три и проложены они совсем не одинаково. Да и честно говоря выглядит эта(повторюсь рабочая) схема гораздо приличнее и менее громоздко...

Если воспользовать предложенным вариантом, то где лучше разместить запорные вентили (рекомендуют FAR) для регулировки температуры? (терморегуляторы мне не рекомендовали, так как дом старый 1956г, в трубах может быть много грязи, и при включении отопления всё забьется).

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama
где лучше разместить запорные вентили

если смотреть по фото, самый левый и самый правый краны - отсечные, для полного отключения радиаторов от сети.

Краны между секциями - верхний задаёт температуру в левом радиаторе, нижний - в правом (греет диагональ; нижний/верхний проход - слабо).

О деталях лучше спросить самого Грешнова.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
ksa1

О деталях лучше спросить самого Грешнова.

Спасибо за помощь.

А как его на этом форуме найти?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
greshnov

О деталях лучше спросить самого Грешнова.

Спасибо за помощь.

А как его на этом форуме найти?

Друзья, ссылка на фото радиаторов - это труды Svaga70, его сайт:http://svaga70.ru/ Обратитесь к нему, он эти "рогалики" как семечки щелкает.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
ksa1

greshnov,

Обратился. Он к сожалению отказал...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
santex-SVAR

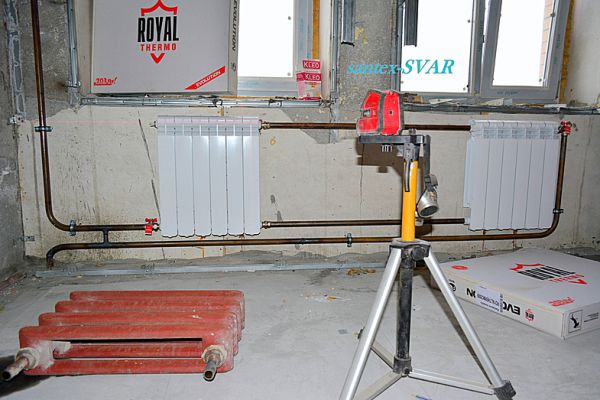

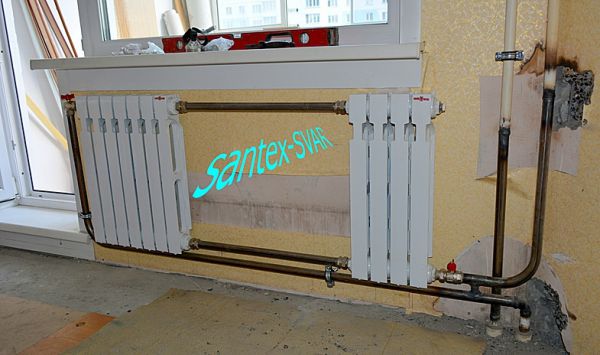

аналогичное подключение 2 радиаторов на диагональ - только на 2-трубке

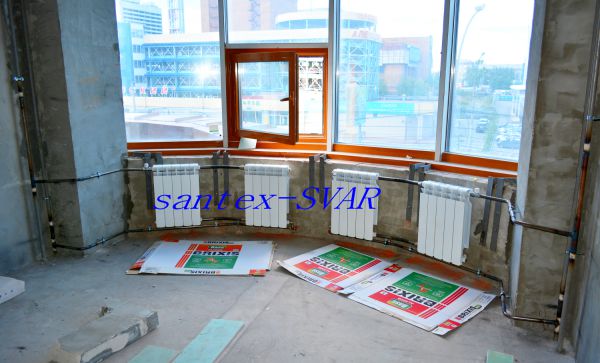

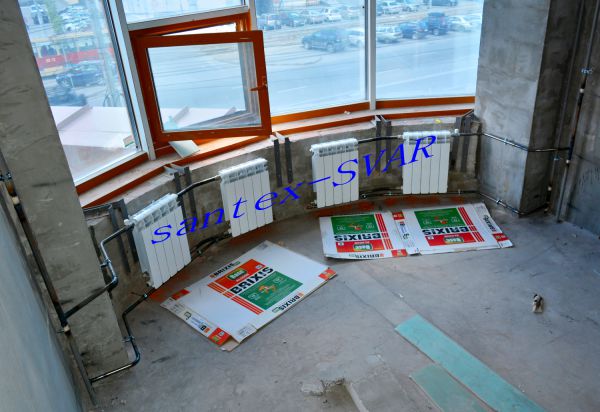

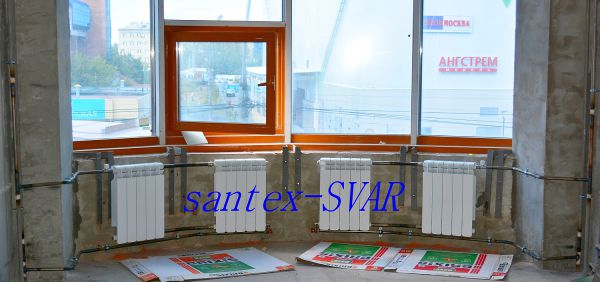

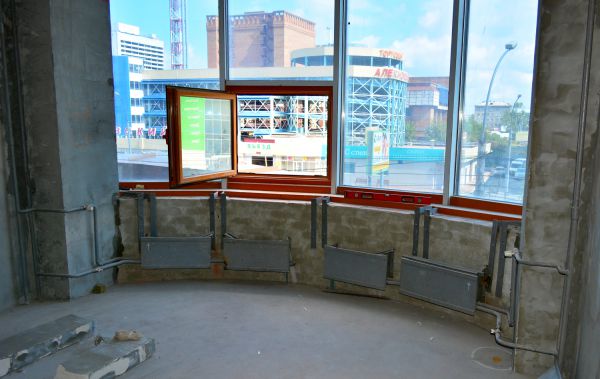

диагональ 2 радиаторов на нижней подаче - в угловой комнате :

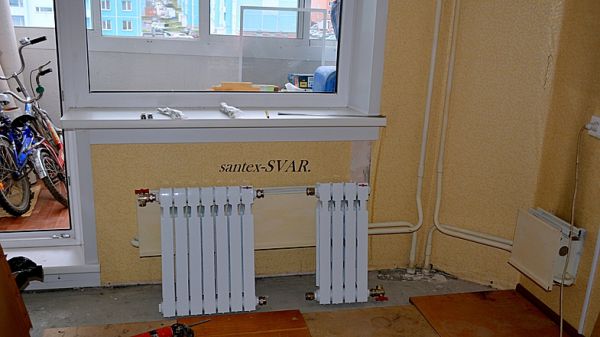

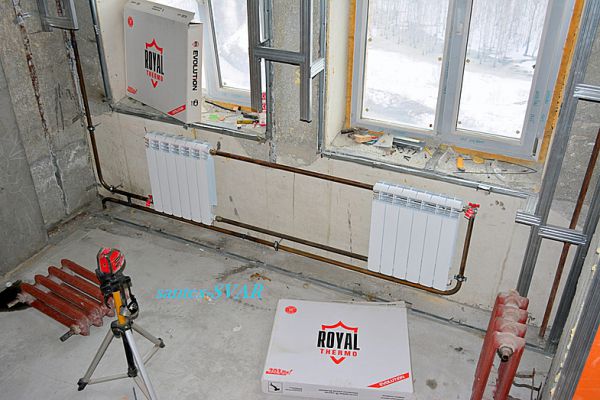

на 2 окна :

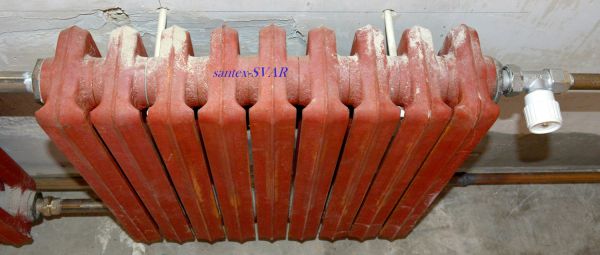

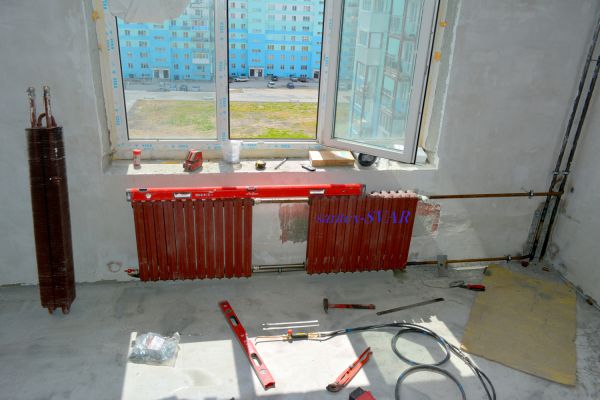

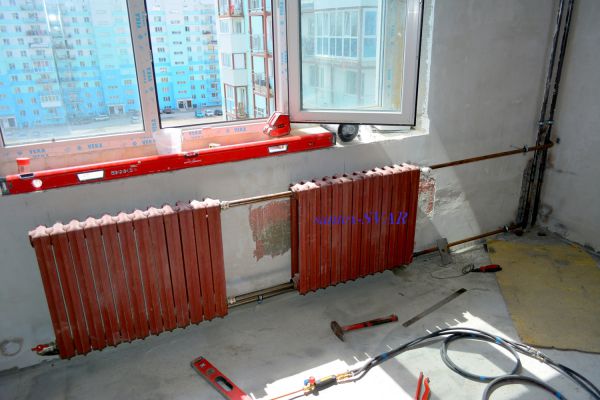

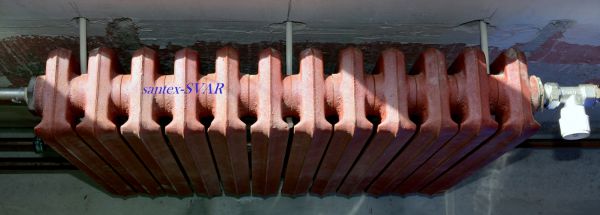

2 чугунные батареи на диагональ на 2 трубке :





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
