накидал схему электропроводки. 2шка. можете покритиковать?

Рекомендуемые сообщения

repon

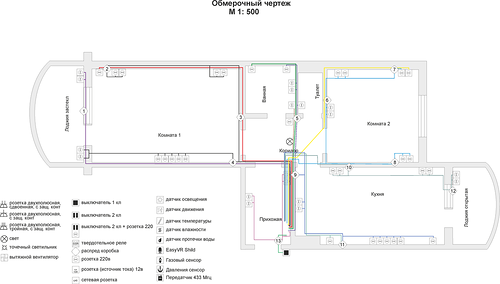

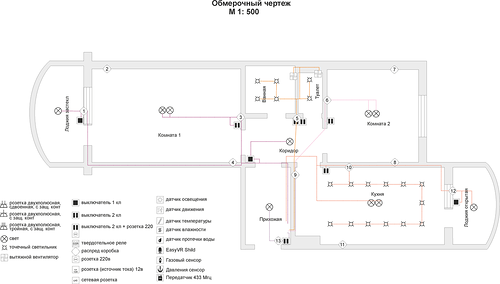

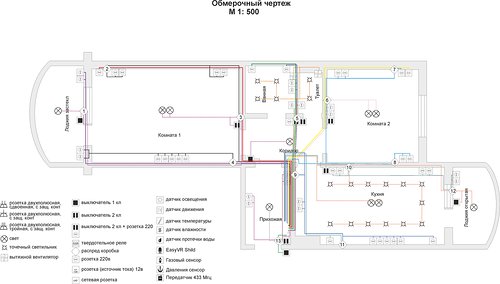

накидал схему электропроводки.

новостройка, 2шка. можете объективно покретиковать?

могу подписать в какой коробке на что провода идут.


http://img-fotki.yandex.ru/get/9511...5e49b66_orig

полноразмерная фотка

может что не учел? или лишнего кинул?

некоторые розетки висят по 1 на кабель - там будут потребители с высокой нагрузкой (кондиционер, водонагреватель, микроволновка, стиральная машина  и др.). кабель на свет и розетки разделил.

в итоге все собирается в щитке в прихожей - там будут стоять диф автоматы и твердотельные управляемые релюшки (для управления удаленно)

спасибо

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

вроде нормально все. вот только в ванне не много ли розеток?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Sano

действительно зачем столько розеток

так же в сан узлах можно свет сделать низковольтовым

нету ни марки кабелей, номиналов автоматов, на какие группы их ставить

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
repon

вроде нормально все. вот только в ванне не много ли розеток?

1 линия - водонагреватель2 линия - стиральная машина3 линия - 3 розетки (1а у полотка будет - подсветка зеркала-шкафчика, 2и3 - для фена и пр приблуды)много, считаете?

нету ни марки кабелей, номиналов автоматов, на какие группы их ставить

с марками кабелей проблем не будет, так и с автоматами, поэтому их не указал.низковольтный свет в ванной - трансформатор на 12в ставить? и лампочки 12 вольтовые? чем лучше? мощность та же-----------------------------------вопрос еще с распред коробками. не многомало их?и нубский вопрос, в коридоре в итоге около 16 кабелей, примерно диаметр пучка этого какой будет?)) большую штробу делать? закладывать их в гофру какую-нибудь надо или просто цементировать?спасибо

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama

много, считаете?

Нормально.@repon, как будете квартиру вцелом на группы разбивать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
repon

bagayama,там не накидано)основные розетки комнат, по-отдельности на комнату, силовые розетки - по-отдельности - поштучно, свет - ванна+туалет, комн1+балкон, кухня+балкон.отдельно холодильник)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama

@repon, у вас в 1 комнате много розеток, с балконом я насчитал 14 штук - для одного 16А автомата может статься маловато. Озвучьте нагрузки.Открытый балкон не желательно объединять с другими группами, лучше чтоб был отдельный автомат. В любом случае УЗО и на свет и на розетки обязательно. Розетки очень желательно брызгозащищённые и учитывайте влияние на внешний вид свежего воздуха и ультафиолета.По свету я бы сделал 2 группы:1) 1, 2 комнаты и коридор2) ванная, туалет и кухня+ дежурную группу на 16А: прихожая (свет+розетки), холодильник, аварийный аккумуляторный светильник в прихожей на пропадание ввода.Розетки разбить на УЗО по тому же принципу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
repon

bagayama,в комнате 1 + лоджия - 11 розеток в 1 группе. в 1 комнате 1 отдельная розетка - отдельная группа - на кондиционер, и на лоджии отдельная гр из 2= розеток (будет утюг, и удаленное отключение этой группы розеток , если утюг забудет жена выключить)могу объединить лоджию по-розеткам в 1 группу - 4 розетки, тогда в 1 комнате 9 розеток будет. + 1 отдельная группа. по свету щас переделаю план - сделаю,Как вы сказали, 2 комнаты и коридор в 1 группу кину.а ванную+туалет - правильно с кухней объединять по свету? - удобно? как посоветуете кидать провода в кухню - можно бетон стену пробить или все-таки через коридор? и еще вопрос по вытяжке в туалете - правильно ли объединять со светом? если 220 будет.или лучше 12в свет, и розетки+вытяжка в 1 группе?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama

удаленное отключение этой группы розеток , если утюг забудет жена выключить

:) Как реализовать собираетесь (я так понял типа GSM-управление)?

могу объединить лоджию по-розеткам в 1 группу - 4 розетки, тогда в 1 комнате 9 розеток будет

Исходите из плпанируемой мощности на розетки + некоторый запас.

по свету щас переделаю план

Лучше, по возможности, такое делать на уровне щита, а не распред коробок - есть возможность впоследствии, при необходимости, переиграть группировку. Но это отражается на дополнительных затратах на кабель.

ванную+туалет - правильно с кухней объединять по свету?

Я проблемы не вижу, т.к. свет защищаю УЗО.

как посоветуете кидать провода в кухню - можно бетон стену пробить или все-таки через коридор?

Оба варианта реальны, через стену более экономно, но не всегда это оправдано технически.Определитесь как вам самому удобнее будет делать ввод на распред коробку - из коридора (там и так трасса пойдёт) или сквозь стену.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
repon
Как реализовать собираетесь (я так понял типа GSM-управление)?

через инет и gsm в том числе)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama

@repon, есть у нас тут такой Слесарь, он хотел чтоб автоматика опознавала каждого члена семьи сама. :)Вот тут бы так: как жена за порог - утюг, плита, и слезливые сериалы отключались. :D

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
repon

и как, доделал?)

с распознаванием лиц повозиться надо) но решаемо.

можно по весу определять человека)) примерно. ну или ключом-картой пользоваться)) но ее подносить надо к считывателю)

можно в дверной глазок камеру  встроить, с нее считывать лица, тещу увидит, нафиг блокировать все двери)) и отключать звонок

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama
и как, доделал?)
Молчит долго, наверно теперь борется с вирусами в системе - из дома и в Инет автоматика не выпускает. :D
можно по весу определять человека
Лучше каждому вшить неизвлекаемый чип с правами доступа и с шаблоном поведения. Также обратную связь организовать для коррекции неадекватного, с точки зрения системы, поведения объекта. Короче Судный День не за горами. ;)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
repon

:lol:

будем ждать)

по-поводу проводов из коридора - 16-18 штук - их в гофру надо закладывать в штробе? или так цементировать?

толщина 16 проводов большая?)

по-поводу слаботочки в ванную - лучше 12 вольт тянуть от щитка?

мне 12 в необходимо будет в ванную еще и на кухню - на шаровые краны с электроприводом - защита от протечки)

и на кухню и в комн1 12 в - светодиодная подсветка потолка...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
bagayama
в гофру надо закладывать в штробе? или так цементировать?

Если закладывать в гофре, то надо подумать "зачем". Закладка в трубе предполагает возможность замены кабеля/провода. Это диктует при трассировке наличие прямых участков трубы и большого числа проходных коробок на поворотах трассы при небольшом количестве кабелей в данном направлении, потому как либо иначе придётся закладывать очень большое количество труб, либо трубы большого диаметра, что естественно очень трудоёмко.

Также труба является дополнительной защитой от механических повреждений, в пустотелых стенах это актуально (защита от саморезов за счёт сдвигания трубы при свободном её расположении в перегородке, потолке, либо сдвигания кабеля за счет не жёсткого расположения кабеля в трубе), в плотных стенах это актуально лишь в местах особой опасности, когда при аккуратной работе по пробивке отверстий можно уловить момент прохода бура в трубу и т.о. успеть остановиться и сберечь кабель от повреждения.

Также в некоторых случаях труба позволяет соблюсти требование пожарной безопасности, если требуется проложить кабель/провод в самозатухающей оболочке, а он таковой конструктивно не имеет.

Из выше изложенного следует, что прокладка в трубе достаточно трубоёмка и делается лишь в тех случаях, когда это просто необходимо. А поскольку ПУЭ позволяет прокладывать кабель как вариант с замуровыванием его в слое штукатурки и такой способ проще по сравнению с укладкой в трубе, и ещё и имеет свои плюсы (являясь по сути радиатором, штукатурка снижает нагрев кабеля и повышает т.о. его нагрузочную способность), то обычно кабель в штробах плотных стен так и прокладывают, без труб.

Кабель крепится в штробе (мазками алебастра, либо спец пластиковыми хомутами, либо как самый универсальный способ, фиксированными за дюбель-гвоздь кусками проволоки - обычно обрезками жил кабеля требуемой длины), затем замазывается при выравнивании/оштукатуривании стен.

Вот так вот не просто объяснил...

по-поводу слаботочки в ванную - лучше 12 вольт тянуть от щитка?

Конечно нет. ПосАдите свои 12 вольт на длином проводнике.

Системы защиты от протечек обычно предполагают питание кранов от собственного встроенного низковольтного источника.

Трансформаторы 12В для ламп накаливания и драйверы светодиодов устанавливаются вблизи светильников, но снаружи влажных помещений (ванной комнаты).

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
repon

Системы защиты от протечек обычно предполагают питание кранов от собственного встроенного низковольтного источника.

Трансформаторы 12В для ламп накаливания и драйверы светодиодов устанавливаются вблизи светильников, но снаружи влажных помещений (ванной комнаты).

я не хотел  бесперебойник ставить в туалете/ванной, в коридоре - негде, поэтому и хотел в щитке в прихожей, а от него уже и давать 12 в.

сами краны с электроприводом потребляют 10Вт при закр/отк. вот и думал, мож не существенно будет падение напряжения на кабеле 2*2,5 или 2*1,5...

так же думал и на лед-подсветку кинуть из щитка...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Manul

Хотите из щитка? Пожалуйста. Только посчитайте сечения кабеля.

Специально для ленивых (как я :)) на страничке калькулятор ;)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Evgenik

Чегой то меня сегодня так и тянет по нудить... :)  Прочитав в вышеуказанной инструкции такие фразы как "ИНАЧЕ В КОНЦЕ ФРАГМЕНТА БУДЕТ ЗАТУХАНИЕ,

А В НАЧАЛЕ ПЕРЕНАГРУЗКА!" и "ДЛИННА КАБЕЛЯ" (в калькуляторе) желание пользоваться таким кулькулятором отпадает. И не известно,что за формулы

туда вбиты.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Manul
Чегой то меня сегодня так и тянет по нудить...
Это от лени и нечего делать ;)

Взял бы и выяснил

что за формулы туда вбиты
:)

И зуд прошел бы, и людЯм польза :)

Может для прикидки этого и будет достатоточно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
