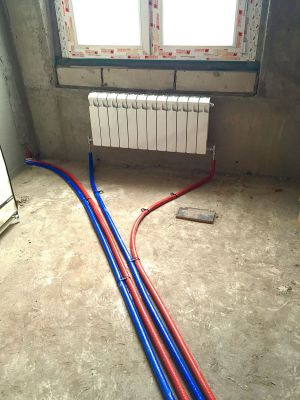

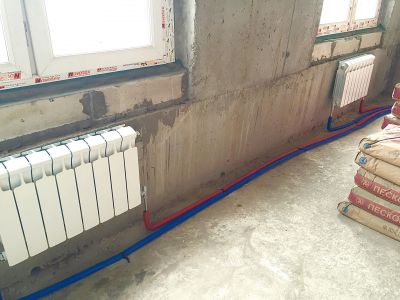

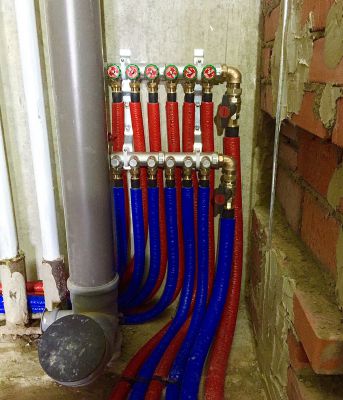

Система отопления в квартире. Центральный распределительный щит в общем холле. От него проводится в квартиру ветка и устанавливается коллекторный узел.

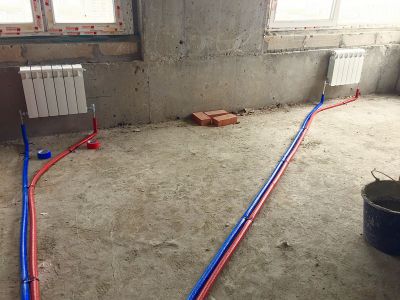

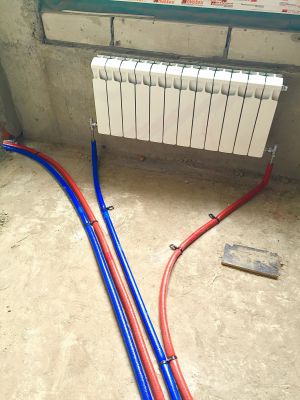

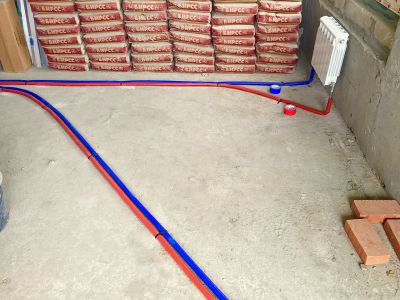

И разводится по квартире трубопровод к радиаторам.

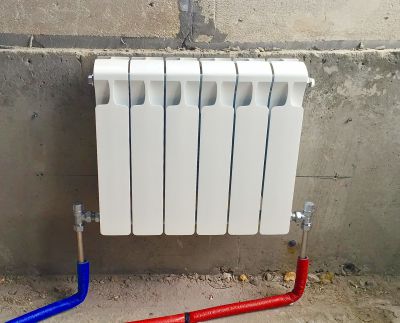

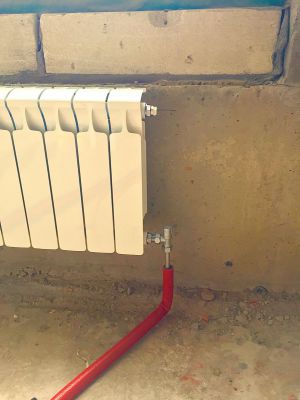

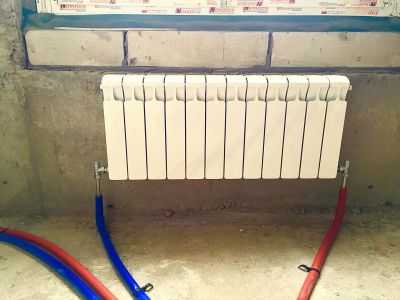

Конечно, такой вид подключения к радиаторам считается не очень удачным(труба к радиатору низ-низ). Так как при таком раскладе КПД может опуститься до 70 процентов. Но, заказчик не решил ещё, будет ли он закрывать радиаторы экранами или оставит их на виду. А провести трубу подачи через верх радиатора, значит испортить эстетику. В стену штробить тоже нельзя. Значит низ-низ. Для этого увеличивается требуемое количество секций на 30 процентов.



Теперь как вышло на самом деле. Отопление я запустил, а потери КПД не обнаружил   .

Переборщил с секциями получается(лишнюю энергию конечно можно удалить - прижав вентиля, хоть на коллекторе, хоть на самих радиаторах). Я конечно проговаривал и этот вариант с заказчиком. Так как в данной ситуации расчеты сделать невозможно, поэтому смотришь на рекомендации технологии монтажа.

[pavlik123]

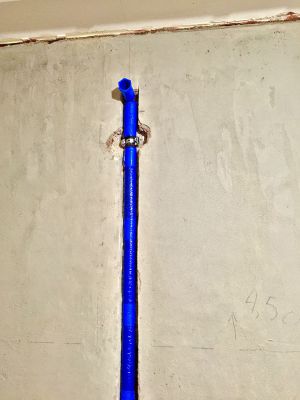

Игорь, а ты не делаешь выводы на радиаторы из стены? Просто вывод из пола в последующей отделке гемор. Чтобы одеть на трубу плитку или ламинатину надо отключать радиаторы. Как бэ вывод из стены меньше гемора в последующей отделке, и в уборке полов тоже удобней, когда не надо тряпкой елозить за каждой трубкой. Хотя вывод из стены для тебя тоже лишний гемор, надо предполагать уровень штукатурки.

[Игорь И.]

Я в основном из стены и делаю. Но, тут дом конусом построен, стены то есть не вертикальные а под наклоном. Заказчик решил сделать стены ровные(возможно фальш стенами из гипсокартона), а за радиаторами оставить как есть(на всю высоту квартиры). Получается, после отделки, ниша. Которая потом возможно закроется экраном. То есть, заказчик решил пойти таким путём, он получается более короткий, не такой затратный(это если ровнять всё и штробить).

[Игорь И.]

[Игорь И.]

Здравствуйте всем читателям. Хочу показать небольшой объект. Раздельный санузел. Туалет.

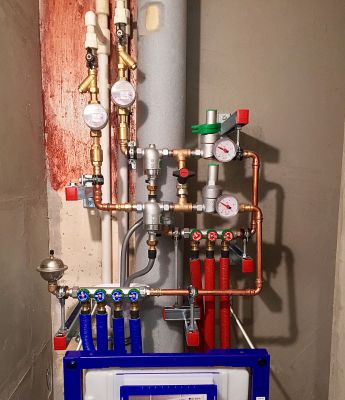

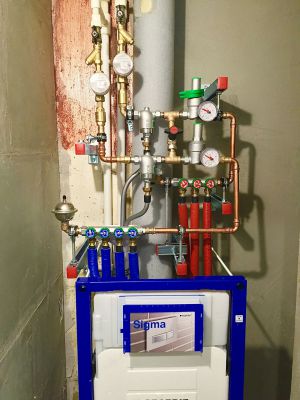

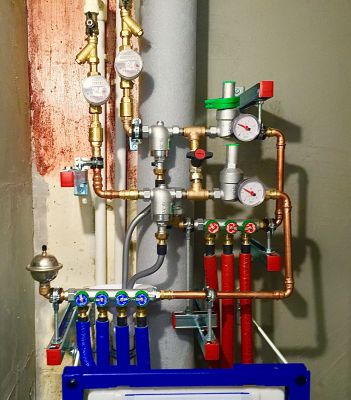

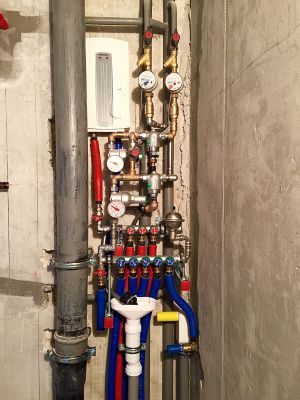

Узел водоподготовки: фильтра с устройством обратной промывки, редуктора, коллектора горячей-холодной воды, гидроклапаны.

Холодный коллектор увел левее специально, по просьбе владельцев. Конечно закрыв этим сухой сифон(что не совсем правильно). Но этим дал больше возможностей для доступа полок(которые будут в нише справа).



Фото делал с телефона, поэтому качество не айс. Но схема расположения понятна. Не выкладывал свои работы долго нигде, постоянно работал. Что-то заработался малость.

Способ крепления смесителя для унитаза с функцией биде.

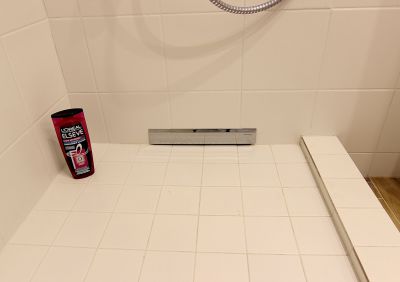

Если обратите внимание на фото ниже, увидите под сливом с унитаза водорозетку.

Это вывод как раз для этой функции. Открыли смеситель, полилась дополнительная струйка в нём. Сделали дело, закрыли смеситель. Не знаю насколько это практично, но за последний месяц уже установил четыре таких унитаза(вернее не самих унитаза а конструкций для них). Причём заказчики друг друга не знают. Мода пошла что-ли?

Далее ванная комната.

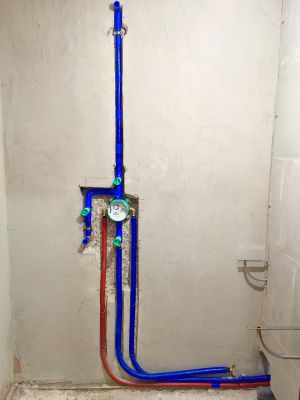

На ванну смеситель скрытого монтажа. Потоки разделяют запорные вентиля. Наполняться ванна будет через специальный сифон(есть такие у которых наполнение происходит через перелив сифона).



Разводку на изливы (верхний душ, гибкая лейка, излив на ванну до запорного вентиля) провел медной трубой, потом закрыл всё энергофлексом.

А это раковина. Крепеж на неё ставил сразу(шпильки через стену, которые крепились с обратной стороны стены).

Ну вот как то так.

В каждой работе есть подсказки, если внимательно посмотреть. Допустим вы в процессе ремонта, разбираетесь что делать с санузлом. А тут вроде есть уже готовые решения, которые могут вам помочь. Если у вас подобная планировка и раскладка центральных коммуникаций(и вам надо что-то подобное), можно при помощи фото посчитать количество нужных фитингов(очень дорогостоящих), что избавит вас от лишних покупок.

[torki]

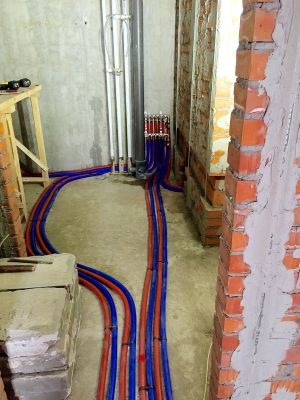

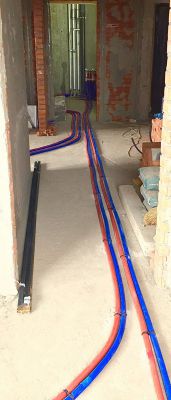

 Интересно, а почему трубы под стяжку вплотную укладывают, не разумнее было бы между ними 3-4 см расстояние делать?

[Lee]

разумнее было бы между ними 3-4 см расстояние делать

так и делают. Sano в картинках приводил пример: https://homemasters.ru/blogs/4/323-...podgotovka/

[Игорь И.]

Трубы в энергофлексе, тепло не излучают(почти), стяжке ничего не будет. Это расчитано. Даже кронштейны у Рехау(которыми закреплены трубы) подогнан под размер 1см., между трубами. Если бы это было неправильно, я думаю они выпустили бы другую модификацию креплений. Зато очень удобно при фото замерах. Особенно когда собираешься к полу фанеру прибивать(на которую потом паркет пойдёт).

[Lee]

Всё правильно. Прогрев дело десятое. Если сплошняком трубы, стяжку надо выше изоляции лить 3-5см с армированием, будет плавающая. Если трубы через 3-4см то практически вровень с изоляцией, будет контактная. Рехау надеюсь не запрещает через 3-4 пустых креплений клепать. По месту всё определяется в каждом конкретном случае проектировщик -> прораб -> исполнитель -> результат.

имхо.

[Игорь И.]

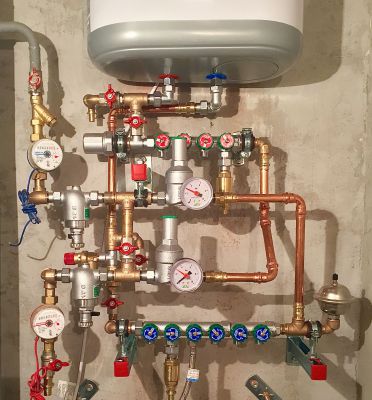

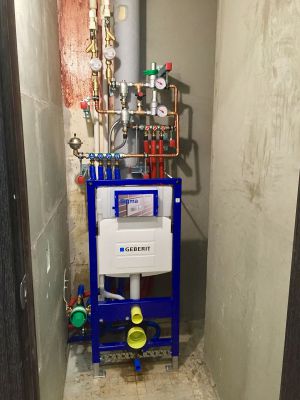

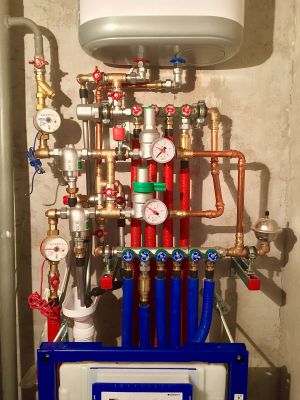

Здравствуйте всем читателям. Обновлю тему. Узел водоподготовки, отпущенная ширина около 35 сантиметров (глубина совсем смешная). Однако, все вмещается.



[Федотофф]

Последняя работа-довольно интересна!! Игорь- подскажите пожалуйста нормальную  модель проточного нагревателя на кухню?? У меня 2 санузла и бойлер становится в дальнем: так что на кухню думаю ставить проточник! С ув С

[Игорь И.]

Здравствуйте. Я выражу только своё мнение, Stiebel Eltron это единственная фирма которая может выпускать проточные водонагреватели.

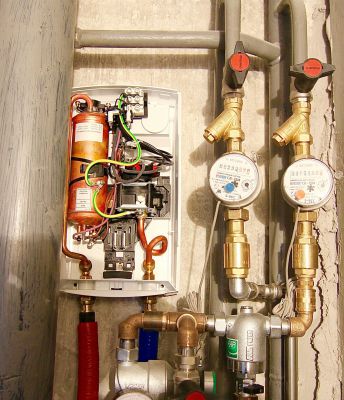

это внутренности.

Если открыть крышку любого другого и сравнить с этой картинкой, даже ничего не понимая в этом, вы начнете понимать что сборка любого другого происходила в подвале иностранной рабочей силой.

[Рыбак]

Лет 5 назад брал какой то израильский.Впервые в жизни увидал электроприбор без провода и вилки.Покупатель сам должен смонтировать подключение.Лето проработал.Сдох.Выкинул.Название фирмы не помню.

[Игорь И.]

Здравствуйте всем читателям. Обновлю тему. Я уже выкладывал монтаж. Покажу ещё раз фото, потом что вышло.



Это чтобы освежить память.

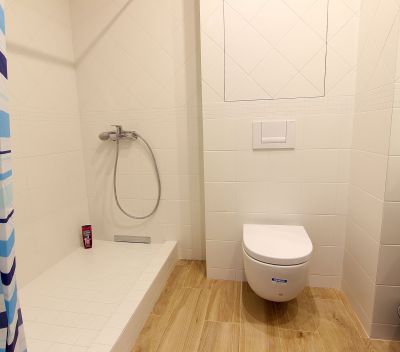

А вот как получается в конечном итоге.

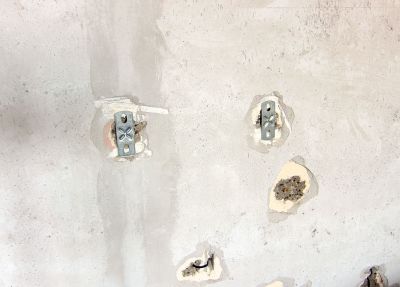

И напомню про раковину. Я изначально для неё установил шпильки.



И ниже фото окончательного варианта. Маленькое отступление, фото нигде не показывал. Ещё не успели заказчики пристроить остатки ремонта(снизу раковины), но уже произвели проверку сантехники(на самой раковине). Потому и не показываю. Каждый раз объяснять одно и тоже, сил не хватит.

[Игорь И.]

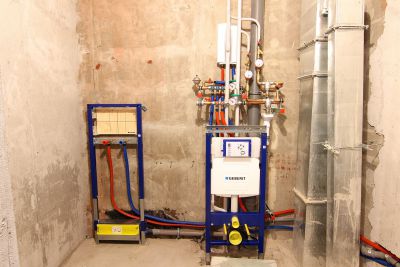

Очередной объект.

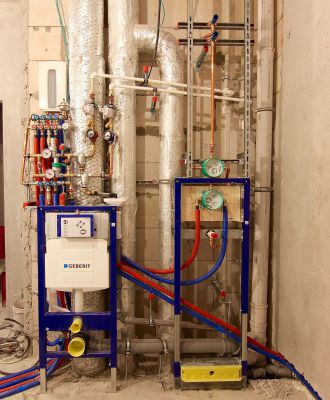

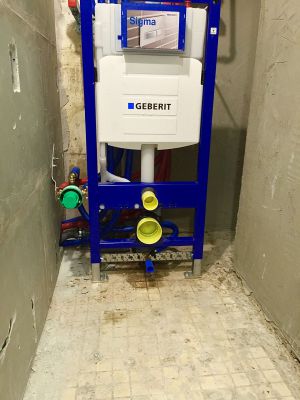

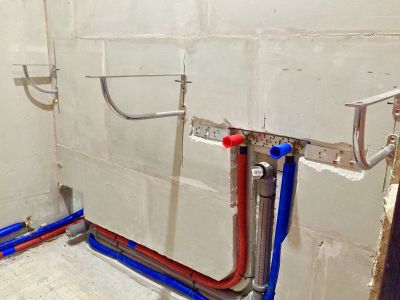

Две инсталляции, для душа и унитаза.

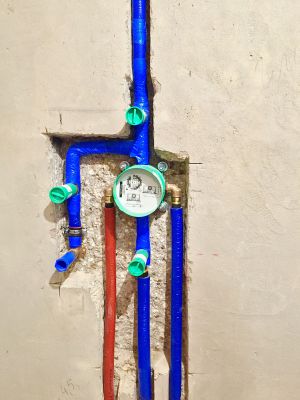

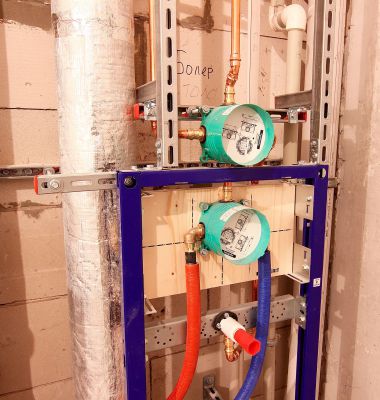

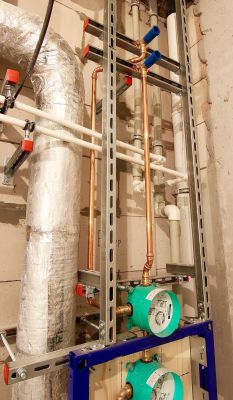

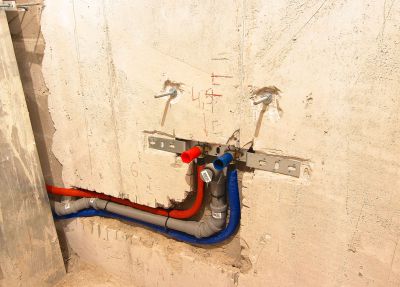

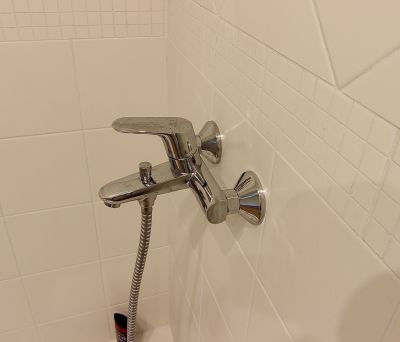

Подробности установки смесителя для душа.



Сверху будут две лейки. Верхний выход для тропического душа, верхний - ниже для водопада. Самый нижний, надеюсь понятно - гибкий шланг с лейкой.

Всё собранно с помощью монтажной системы Хилти.

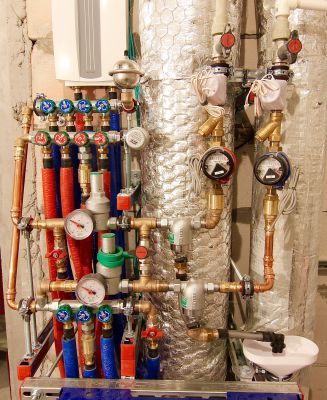

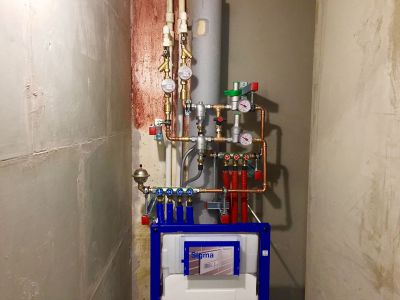

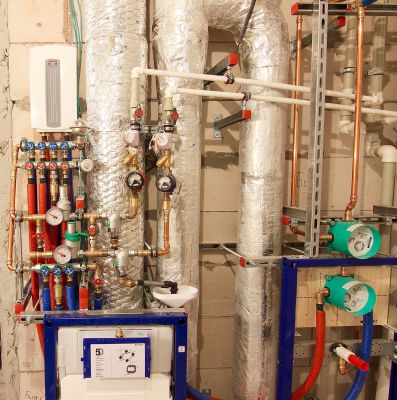

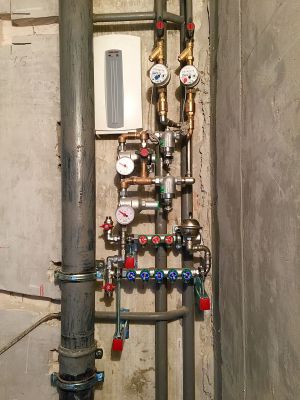

Узел водоподготовки. Из-за вентиляции (трубы сзади) пришлось так своеобразно его собрать.

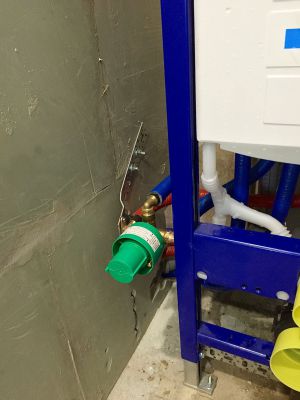

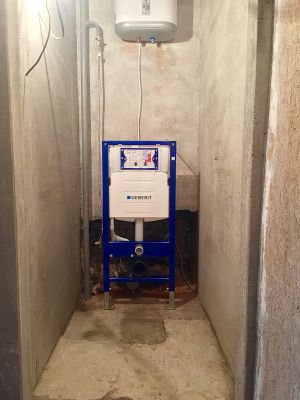

Скоро ремонт в этой квартире заканчивается. Когда буду устанавливать сантехнику, постараюсь сделать фото окончательного варианта. По черновому скелету не очень понятно как всё будет. Но, будет ничего-так. Все унитазы в квартире с крышками биде, которые предполагают отдельный ввод воды к унитазу. Именно на этом унитазе подключение не будет видно, так как оно скрыто за самим унитазом.

[Игорь И.]

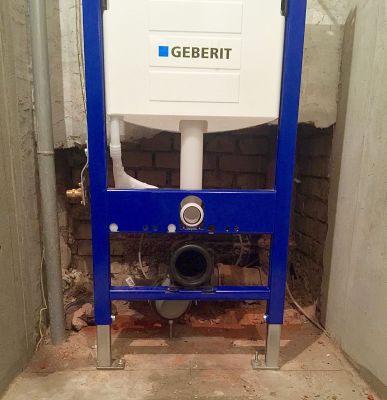

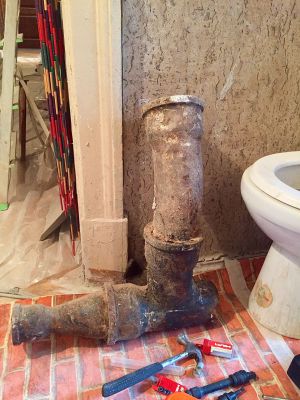

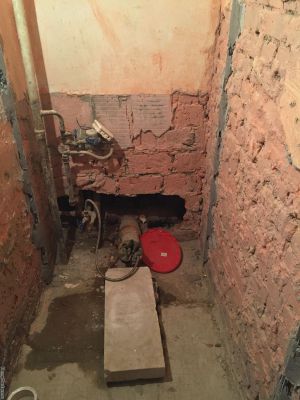

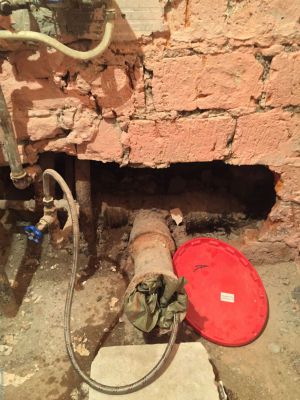

Хочу показать один элемент монтажа. Установка инсталляции, Сталинский дом, чугунная канализация. Сначала было так:

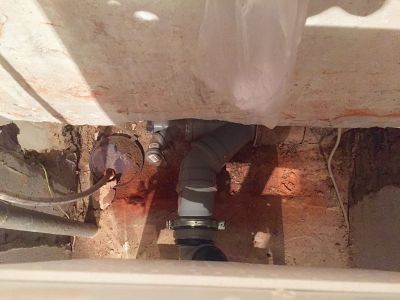

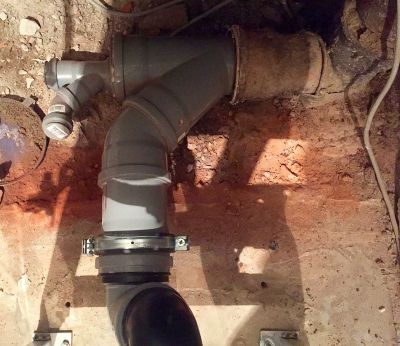

Немного хреновато для монтажа. Я изначально знал что в сталинках расчеканить чугун невозможно. Поэтому я спилил трубу заподлицо с тройником у стояка (но, на всякий случай, в начале попробовал вытащить без обрезаний) .

Внутри раструба вырезал сегменты в остатках трубы, вытащил их, зачистил внутренность раструба, соединил пластиковую канализацию.



Изменено 16 июля, 2015 пользователем Evgenik
Повернул первые 2 картинки. Так же должно быть?

[Игорь И.]

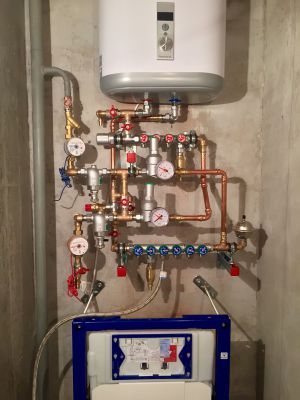

Сегодня целый день потратил на этот узел. В этот раз водонагреватель подсоединил к системе медной трубой (раньше монтировал рехау). Сливы с фильтров, бойлера и подрывного клапана(защита водонагревателя) организовал в одном месте. Далее, ниже будет сухой сифон, для слива всего этого. Это удобней, чем сливы разбросаны по всему узлу, так как надо протягивать шлейфы сливных труб, которые мешают работе с узлом водоподготовки (например замена чего либо).



[Игорь И.]

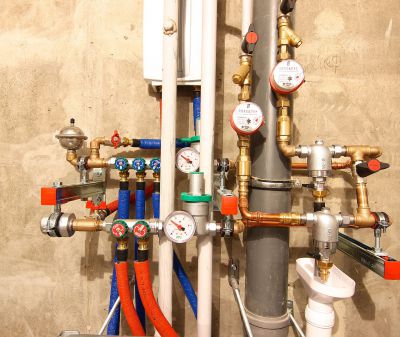

Закончил данный объект. Это окончательный вариант узла водоподготовки.

Если обратить внимание на водонагреватель, у выходящих трубок есть грани. Они откручиваются от бойлера и вытаскиваются вместе с трубками (на горячую длинная такая, на холодную коротыш). Уплотняются эти гайки прокладками. Мой совет, если кто будет монтировать такой водонагреватель : не надеется на эти прокладки а дополнительно уплотнить резьбы (лён, лента).
