Схемы монтажа радиаторов отопления. Неформат и нестандарт

[KGB]

, прям Вам вопрос: Чем лучше cваривать стояк отопления

[santex-SVAR]

, прям Вам вопрос: Чем лучше cваривать стояк отопления

для вашего душевного спокойствия - мне лучше там ничего не писать.

1. там проблема не техническая - а больше социальная (ржака-обассака). образно напоминает ситуацию :

в центре пустыни Каракумы или Сахара решается вопрос :

1. где найти и какого бренда напиться бутилированной воды ?
2. или поискать колодец - но там антисанитария !
3. или войти в образ верблюда - и за месяц дойдем до края пустыни.

по воле судьбы прикупил квартиру в глубинке, 15 тыс. населения и полное отсутствие профессионалов.

если нет исполнителей, ресурсов - зачем лезть в такие тонкости технологии ? еще бы альпинисты на восхождении требовали джакузи и обед в ресторане.

2. предполагаю : старая батарея не протекает - отлично греет, на стояках еще ни одного свища.

никакой технической мотивации замены отопительного прибора.

но очень сильно хочется просто по капризу (для пАнтов перед гостями) поставить новый радиатор - наверно биметалл, а иначе семейная жизнь рухнет.

Но если сильно так приспичило : на машину и в радиусе 100 км найдется какая нибудь организация эксплуатирующая трубы : топливная база - АЗС, котельная, газораспределительная станция, пищевой цех (пиво, молоко, минвода).

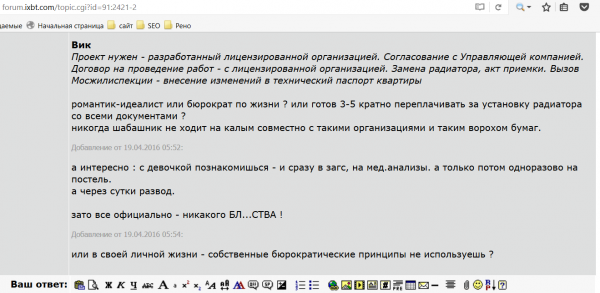

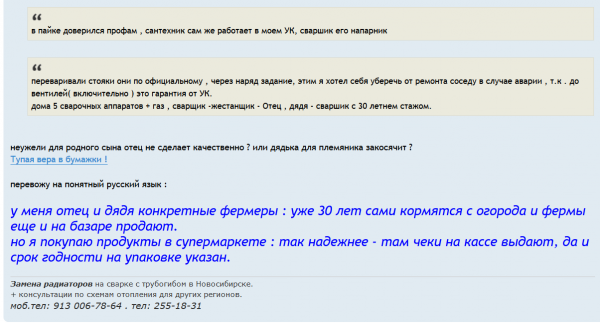

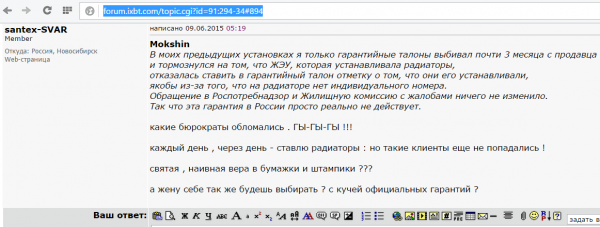

3. и как я понял : для суда необходимы письменные гарантии, договор - обожаю таких фанатов этих фантиков.

Официальная гарантия на бумажке - документ очень интересный !

Очень наивные заказчики - но уже махровые бюрократы (обычно это малолетки до 30 лет).

можно сразу начинать медленно под стол сползать от лошадиной ржачки.

перед вызовом шабашника - монтажника необходимо :

    посетить ТАТУ - салон.

    все углы опрыскивать святой водой.

    и сделать крестный ход со свечками.

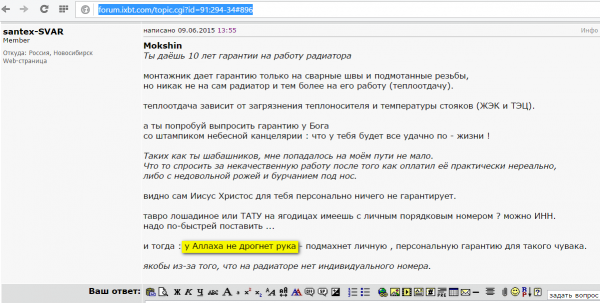

А. Буйнов "У Аллаха не дрогнет рука" :

и все эти нервы, время, телодвижения для чего ???  чтоб новый радиатор стоял закрытый шторами ?

чел явно сам на свою задницу приключений ищет - ему нечем заняться ! скучно по-жизни ! хоть такая развлекалочка - симуляция активной деятельности.

Поэтому приходится изучать тему самому чтобы жестко контролировать процесс.

блондинки из новосибирского серпентария, где обитают отмороженные самые кобры и гюрзачки точно знают : стоя над душой - увеличивается качество монтажа.

пару размашистых взмахов горелкой газосварки - и такой контроллер ОТК с запахом шашлыка отскакивает на безопасное расстояние - и начисто пропадает желание все контролировать.

правда иногда еще лезут пальчиком проверять на герметичность свеже сваренный еще оранжевый шов.

стоя рядом : никогда визуально не проверишь на герметичность подмотку резьбы или сварочный шов - только под давлением !

[timur1974]

Посоветуйте как лучше сделать слив системы отопления прямиком в канализацию,чтобы при необходимости открыть кран и система сольется.Конкретно как водяную трубу завести в канализацию,чтобы в месте соединения была 100% герметичность хоть в бетон замуровывай.Пока крутится только ревизия 50мм и отдельно недалеко от нее кран с каким-нибудь шлангом,но для слива прийдется открутить крышку ревизии,вставить в нее шланг и открыть кран.

[santex-SVAR]

... слив системы отопления прямиком в канализацию,чтобы при необходимости открыть кран и система сольется.

Конкретно как водяную трубу завести в канализацию,чтобы в месте соединения была 100% герметичность хоть в бетон замуровывай.

Пока крутится только ревизия 50мм и отдельно недалеко от нее кран с каким-нибудь шлангом.

для слива прийдется открутить крышку ревизии,вставить в нее шланг.

лучше не ревизию с откручивающейся крышкой - а тройник с вставленной заглушкой (крышкой).

в эту крышку вкрутить штуцер елочку.

елочка : с одной стороны резьба для гайки, с другой насечки, нарезки для шланга.

• 1. прорезать отверстие в крышке тройника.
• 2. вставить в это отверстие штуцер-елочку.
• 3. с внутренней стороны подтянуть гайкой.
• 4. с наружней стороны резиновый шланг на елочку.
• 5. затянуть хомутом.

это хорошо видно на фотках коллекторного водоснабжения : сброс от фильтров с обратной промывкой.

вместо резинового шланга можно использовать гофро-трубу из нержавейки или металопластиковую

[timur1974]

лучше не ревизию с откручивающейся крышкой - а тройник с вставленной заглушкой (крышкой).

в эту крышку вкрутить штуцер елочку.

вместо резинового шланга можно использовать гофро-трубу из нержавейки или металопластиковую

Ну точно же!Подзабыл про заглушки,только вместо елочки-ершика все же резьбу под упомянутую гофро-трубу.А,сняв ,при необходимости заглушку,можно тройник пользовать как ревизию.

[santex-SVAR]

только вместо елочки-ершика все же резьбу под упомянутую гофро-трубу.

ну да - фитинг с наружней резьбой.

[santex-SVAR]

в пятницу после рабочей недели :

[baton88]

, день добрый!

Вот смотри, когда я "ваял", а по другому эту работу не назовёшь, себе в дом систему отопления, руководствовался только инструкцией на котёл и кой какими знаниями полученными в результате общения, с типа специалистом. Площадь дома 150 кв.м, первый этаж грубо 90 кв.м, а второй 60. На первый и второй этаж планировал сделать свой котёл. На первый поставил Proterm на 12 кВт, на второй хотел что-то около 6. На первом этаже схема в одну ПП трубу, 32 мм, с подключенными на ней радиаторами  через ПП 25 мм , вроде Ленинградский проект называется? Подача и обратка по низу. По второму этажу кинул подачу и обратку параллельно, ПП 32 мм, радиаторы  подключал через ПП 25 мм, сверху с подачи, а выход снизу в обратку. И тот и другой контур, между собой связаны как бы в послед. Сначала по первому этажу, а потом второй. Первую зиму в доме не жил, поэтому решил, что хватит и одного котла. Включил, заработало, тепло пошло. Прошлым летом справил новоселье и снова зиму прожил с одним котлом. Пока греет хорошо. Вопрос. Вообще эти схемы совместимы и не ждёт ли меня в будущем какой-то "сюрприз"?

[santex-SVAR]

На первый и второй этаж планировал сделать свой котёл. На первый поставил Proterm на 12 кВт, на второй хотел что-то около 6.

И тот и другой контур, между собой связаны как бы в послед.

интересная схема - очень редкая. раньше на форумах такую не встречал!

такая последовательность : котел 1 этажа - радиаторы - котел 2 этажа - радиаторы - и обратка опять в 1 котел.

теоретические недоработки вроде есть (но с другой стороны - явно творческая, не стандарная схема) :

• 1. при работающем только вернем котле и всех радиаторов на обеих этажах - получается радиаторы на 1 этаже находятся ниже котла на втором. при естественной циркуляции может не продавить, при насосной без разницы.
• 2. разные диаметры по большому кольцу. (1+2 этаж последовательно).

насколько эти косяки они на практике проявятся - не знаю.

[baton88]

при насосной без разницы

конечно же с насосом. система прогревается сразу вся равномерно и быстро, даже при небольшой мощности и не завоздушивается.

[santex-SVAR]

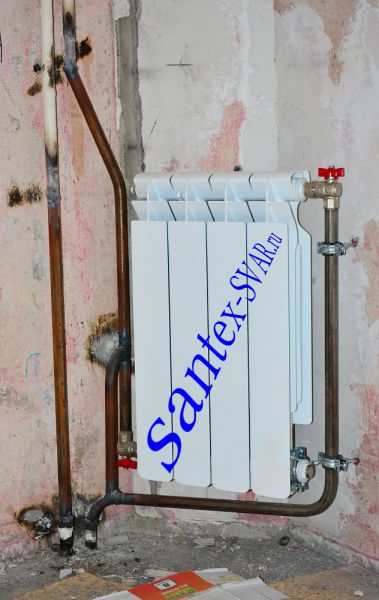

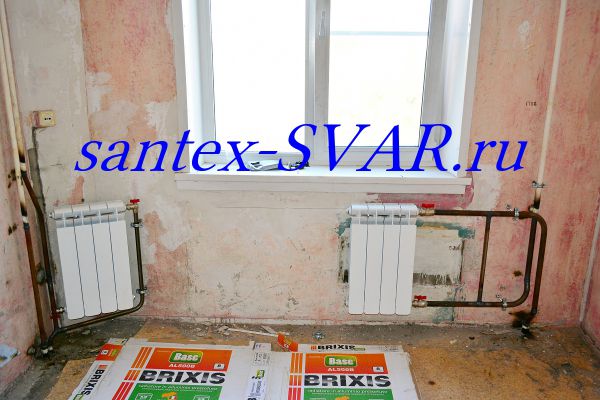

Монтаж отопления угловой квартиры.

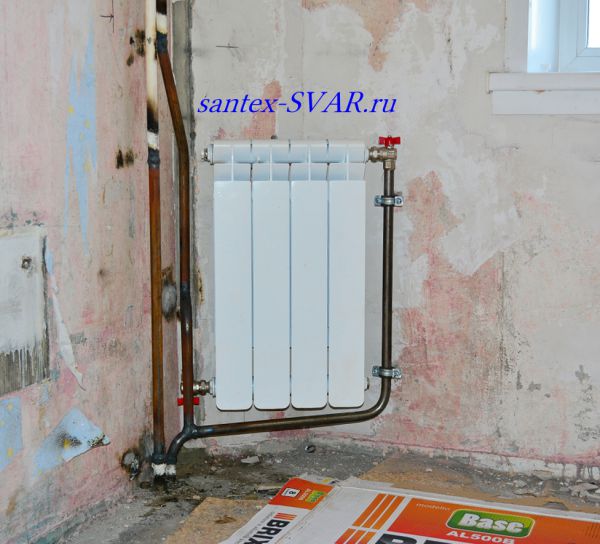

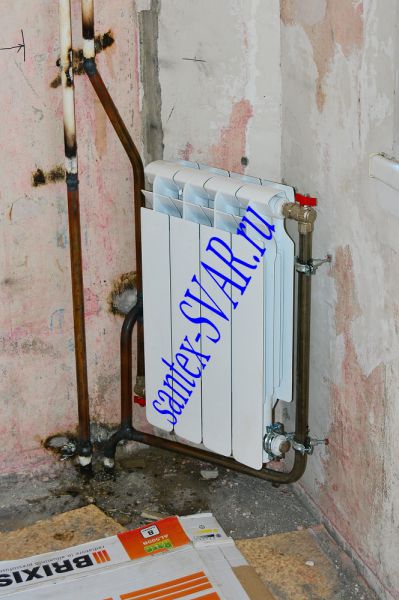

монтаж второго радиатора в углу комнаты.
ракурсы крупно :

нижняя подача по стояку отопления - диагональная схема подключения батареи.
радиатор установлен через 2 угловых крана.
нестандартный байпас - перемычка изогнутая.
алюминиевый радиатор BRIXIS base 500/100.

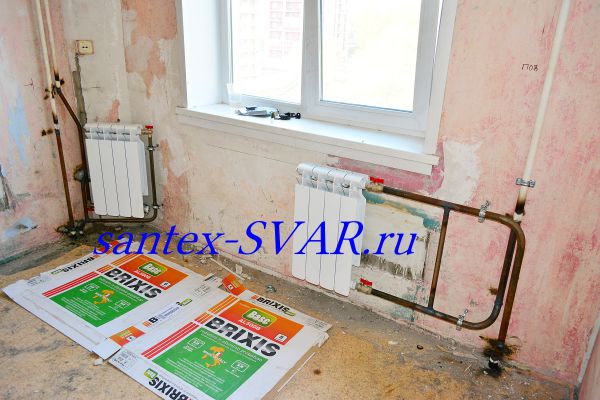

оба стояка на нижней подачи.
слева схема диагональ, справа перехлест.

на радиаторе в углу комнаты - схема подключения с 4 (четыре) технологических - проектировочных наворота.

в этой квартире клиент разрешил любой формат шаманства (зря сам не участвовал !)

сознательно избежал ЖЭК и даже не намекал (не спрашивал) о договоре, гарантии на бумажке.
короче - на такой прикол его не поймаешь :

[Alice Tracy]

Байпас такого же диаметра, как и трубы? Вода в таком случае не будет уходить по пути наименьшего сопротивления?

И меня давно интересовало - как и кем облагораживаются места сварки? Ты сам эти стыки как-то зачищаешь и красишь трубы или твое дело хорошо сварить, а дальнейшее декорирование - на усмотрения заказчика?

[santex-SVAR]

Байпас такого же диаметра, как и трубы? Вода в таком случае не будет уходить по пути наименьшего сопротивления?

1. на левом радиаторе в углу стояк пол дюймовый - можешь скажешь где продаются трубы водогазопроводные на 1/4 дюйма ?

ты не те диаметры сравниваешь !

2. сравни лучше диаметр вертикальной трубы в каждой секции и перемычки.

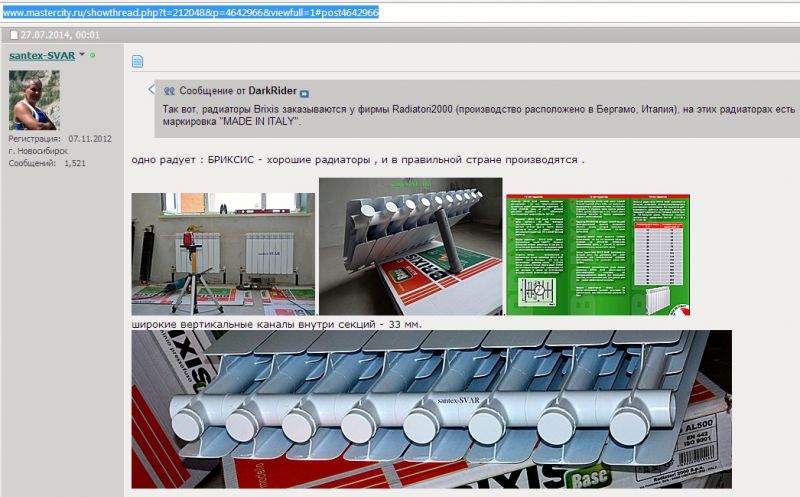

радиатор БРИКСИС - вертикалка совпадает с горизонтальными коллекторами - то есть 1 дюйм.

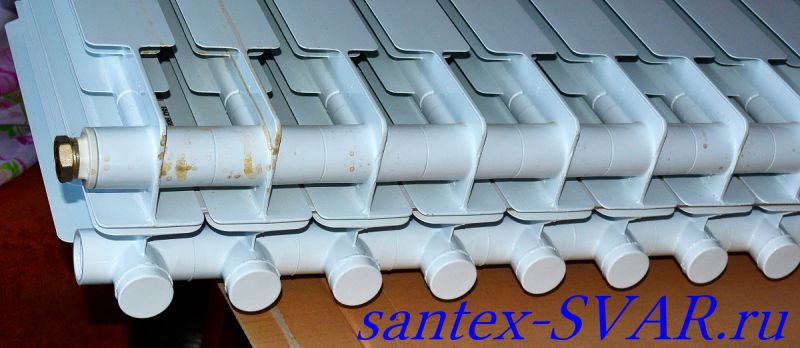

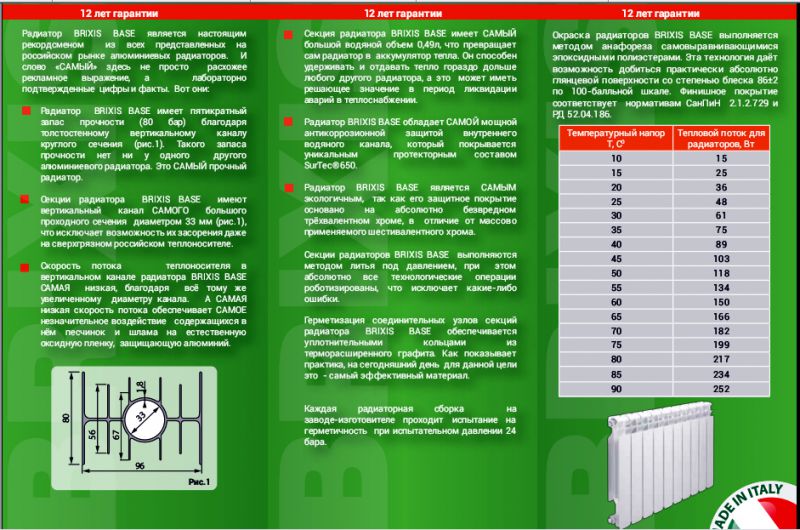

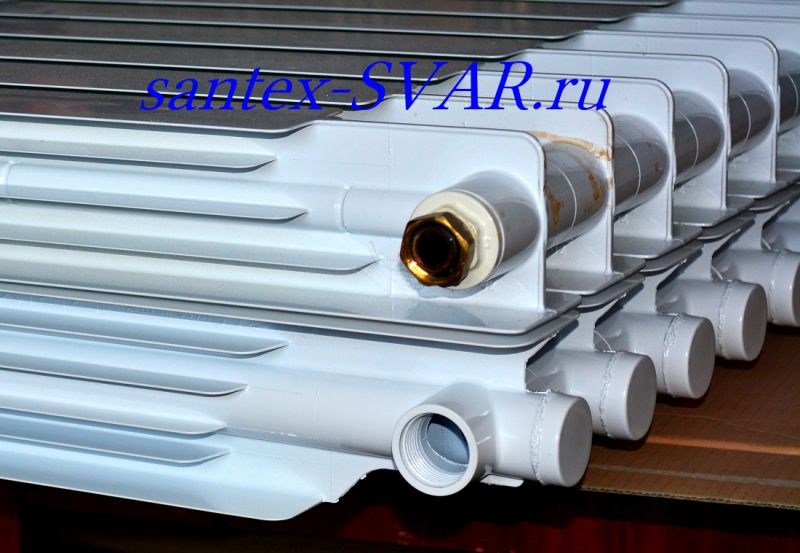

сравнение диаметра вертикальных трубок в биметалле и алюминии :

все секции внутри радиатора подключены параллельно - и байпас так же паралл. батарее

то есть можно перемычки принять за дополнительную секции радиатора.

вопрос : зачем теплоносителю течь в более мелкую перемычку - когда есть более широкие секции ???

еще 3 пункт : внутри радиатора при протекании ТН по вертикальной трубке в каждой секции из-за большой поверхности теплосъема  (развитая избыточная оребренная поверхность) происходит остывания теплоносителя - тяжелеет и вниз падает.

начинается естественный гравитационный насос - хорошо прокачивающий ТН через радиатор (при верхней подаче).

у байпаса нет дополнительной избыточной поверхности для охлаждения - тн внутри перемычки охлаждается значительно меньше - насос естеств гравитации значительно меньше.

Изменено 17 июня, 2016 пользователем Bagis

[santex-SVAR]

Deleted

Продолжишь в том же духе - начну предупреждать. И это не подействует - предмодерация. Оно тебе правда надо?

мне лично до лампочки - "до мокрой и мохнатой" : если все вопросы и темы по отоплению на этом форуме будут подвисать или в них будут только дилетанские ответы.

тебе это надо : обделять пользователей в достоверной инфе ? в формате Доктор Быков , Полицейский с Рублевки, Шнур ?

ты видно от жизни отстал - не прочухал современные тренды ...

[KGB]

в формате Доктор Быков , Полицейский с Рублевки, Шнур ?

Ты путаешь, пусть и пошлый, но все таки юмор,с откровенным хамством, которое ты пытаешься выдать за "современные тренды".  "Гопник  с раёна" - это ужедавно не современно.

[Alice Tracy]

мне лично до лампочки - "до мокрой и мохнатой" : если все вопросы и темы по отоплению на этом форуме будут подвисать или в них будут только дилетанские ответы.

Ты всерьез считаешь, что кому-то твое хамство и однообразные скатывания на одни и те же тему кому-то помогут больше дилетантских ответов? Ну удиви меня, скажи, что ты так не думаешь.

По поводу предыдущего коммента - к чему было это сравнение алюминия и биметалла без уточняющих сносок? Этим сравнением ты как раз можешь ввести в заблуждение человека из новостройки-многоэтажки - о, у алюминия внутренний диаметр больше, будет меньше засоряться и больше прогреваться, ставлю себе алюминий, а не биметалл и не чугун.

И я уже опасаюсь тебя о чем-то спращивать, но тем не менее - когда ты варишь отводы, после себя ты оставляешь все так, как есть на фотографиях, и сношайтесь с этой красотой как хотите? Или зачистка и облагораживание швов и покраска швов и батарей тоже за тобой?

[Sercam]

Парни, можно дилетантский вопрос?

Радиатор собрался ставить, а трубы от стены на 5см дальше, чем мне хотелось бы, что по крепежу, что по вылету под подоконником.

Какие переходники типа эксцентриков бывают для радиаторов? Мне на 5см надо сместить ось трубы 3/4". Есть такие?

[Technik-san]

@Sercam,

https://yandex.ru/images/search?tex...8%203%2F4%22

[santex-SVAR]

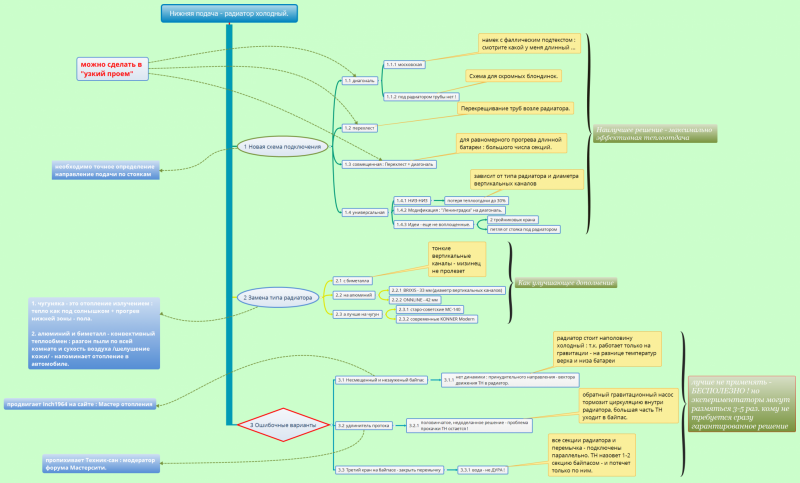

Отопление ментально - интеллект карты в программе ХMind 8

[santex-SVAR]

Или зачистка и облагораживание швов и покраска швов и батарей тоже за тобой?

облагораживают швы на перилах из нержавейки - но никогда герметичные швы !

из сварщика - хотят сделать маляра ? заодно и стенку прошпаклевать, и обои на месте старого радиатора наклеить ?

это все из области гламурных столичных фантазий ...

а может еще и дальше - больше : полное обслуживание блондинок ?
