Вопрос по схеме щитка для двухкомнатной квртиры

Оценить эту тему:


Рекомендуемые сообщения

да можно

Одновременная работа посудомойки и духовки может выбивать 16А? Или типа, если будет выбвать, то можно бужет добавить ещё один автомат на 16А?

Ссылка на комментарий
Поделиться на другие сайты

ты не смотришь на автомат вводной на 50А - поэтому тоже 63А

Да,да,что-то ушёл он с моих замыленных глаз.Конечно он будет нормально защищать стандартное УЗО на 63А.

Одновременная работа посудомойки и духовки может выбивать 16А? Или типа, если будет выбвать, то можно бужет добавить ещё один автомат на 16А?

А что на посудомойке и духовке по потреблению написано?

Ссылка на комментарий
Поделиться на другие сайты

не будет выбивать автомат

Ссылка на комментарий
Поделиться на другие сайты

Нет их пока) Ажиотажный спрос на технику не позволил закупиться впрок. И до мебели с техникой все-равно пока далеко

Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...

Подошло время к сборке щитка.

Все автоматы(и иже с ними) согласно одобренной схемы закуплены.

Столкнулся со сложностями:

1) Вводной кабель (3х10мм) Короткий, чтобы расположить вводной двухполюсный автомат на 50А на верхней рейке провод приходится тянуть. Если добавить сюда трудность в его изгибании, то мне это не очень нравится.

2) Провода для варочной панели и водонагревателя (3х6мм) оказались также достаточно трудносгибаемыми, поэтому огромное желание установить дифавтоматы в непосредственной близости от входа кабелей в щиток (нижняя рейка, ближе к правому краю.) И тут сразу вопос, в голове подсознательно хочется оставить запас фазного и нейтрального проводов, но в силу толщины кабеля согнуть его не просто, да и места в щитке не много. Может есть какие-то хитрости?

Исходя из озвученных проблем, появилсь идея размещения всех узо, дифов и вводного автомата на нижней рейки с соединением их двухконтактной шиной. (Подключение вводного кабеля снизу).

Заземление на рисунке не указал, чтобы не мешалось.

Отошел от схемы только в подключении автоматов на свет (две штуки по 10А), повесил их на одно из двух менее загруженных УЗО. Причина в том, что так удобнее запитать автоматы общей шиной, иначе никак не соображу откуда можно взять питание к двум отдельным автоматам, если не запитываться от узо.

Почти все провода пойдут снизу.

На счет крепления шин N пока нет определенности. В щитке по 4-м углам есть выступ под крепление шины. Итого можно закрепить 4 отдельные шины. 2 из нижних используются под N и две верхних (наверное) под заземление (потому что проводов подключить нужно много, а одну длинную шину с креплением в одной точке ставить не хочется.)

Соединение внутри щитка делать многожильным 6мм проводом с опресованными наконечниками? Какой провод под это моджно купить?

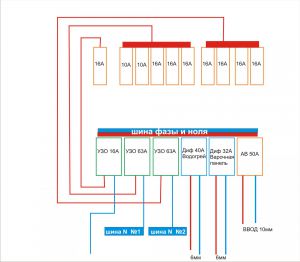

Схема прилагается. Я на верном пути? Заранее большое спасибо. Если бы не этот форум, я быне решился на самостоятельную прокладку электрики)


Ссылка на комментарий
Поделиться на другие сайты

Соединение внутри щитка делать многожильным 6мм проводом с опресованными наконечниками? Какой провод под это моджно купить?

 Впринципе, если схему действительно можно собрать в щитке так, как на картинке, то можно воспользоваться и обычными одножильными проводами 6мм, вроде не много их нужно. Правильно?

Ссылка на комментарий
Поделиться на другие сайты

Верно.

Шинки есть с креплением на динрейку. Кроссмодули ещё рассмотрите, может понравится.

Ссылка на комментарий
Поделиться на другие сайты

Верно.

Шинки есть с креплением на динрейку. Кроссмодули ещё рассмотрите, может понравится.

Думал про шины с креплением на рейку. Но на ней всего 2 свободных позиции осталось. Значит одну N шину справа, вторую слева верхней дин рейки?

Ссылка на комментарий
Поделиться на другие сайты

Вводной кабель (3х10мм) Короткий...

Может есть какие-то хитрости?

 Можно использовать клеммы на дин рейку, типа таких https://homemasters.ru/uploads/mont...tems_171.jpg

а от них, до автоматов, уже мягким проводом протянуть.

Ссылка на комментарий
Поделиться на другие сайты

2 свободных позиции осталось.
да да да, обычное дело, у вас же 22 позиции. Щит минимум на 36 мест нужно или хорошо подумать над 54. Пока не поздно старый в топку, изжил он себя морально. Попутно присматривайтесь ещё ко всяким няшкам для щитов.
Ссылка на комментарий
Поделиться на другие сайты

Щит минимум на 36 мест нужно или хорошо подумать над 54.

Для двушки это что-то больно круто, да и щит новый, а не изживший. Вчера после целого дня просматривания фото щитов и чтения форума, составления конкретной схемы соединения все немного в голове утряслось. Посмотрел вечером на щиток с кучей входящих проводов и уже не таким страшным он мне показался) Думаю, что все уместится.

Ссылка на комментарий
Поделиться на другие сайты

Для двушки это что-то больно круто

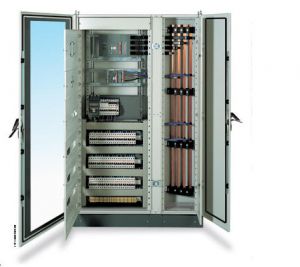

А чего,в одной комнате устроишь ВРУ,поставишь щит post-9894-0-08731700-1422539443_thumb.jpeg  B)

Ссылка на комментарий
Поделиться на другие сайты

А чего,в одной комнате устроишь ВРУ,поставишь щит

и соседям оказывать платную услугу по размещению их щитового имущества в надежном месте?)

Ссылка на комментарий
Поделиться на другие сайты

Ага,или экскурсии водить ;)

Ссылка на комментарий
Поделиться на другие сайты
