Редуктор перфоратора Shutrm

Recommended Posts

Guest Ulfdalir

Друзья, прошу помощи в понимании неполадки.

Есть перфоратор Sturm RH 2592P.


В режиме сверления работает нормально.

В режиме удара не работает вообще.

В режиме сверления с ударом практически не работает, только в самом конце, когда отпускаешь кнопку и мотор останавливается, крутясь по инерции, патрон как будто успевает за что-то зацепиться, и немного проворачивается.

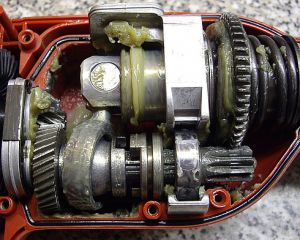

Разобрал перфоратор, редуктор, как я понял, стандартный, с пьяным подшипником, примерно вот такой:


Внешне слизанных шлицов, сломанных зубьев и других следов механических повреждений не нашел.

Если на разобранном редукторе вытащить редуктор и ствол и вручную покрутить приводной вал (тот, который крутится мотором), то патрон крутится и боек ходит вверх-вниз. Но когда собираю все обратно, то описанная выше ситуация повторяется.

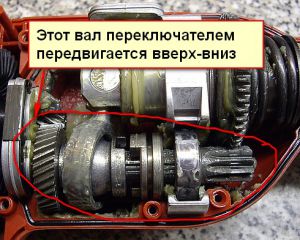

Переключатель режимов работает: перемещает первичный вал (тот, на котором пьяный подшипник) вверх-вниз.


Я поискал в интернете, но не нашел никакой гифки или полного описания, а сам не могу четко понять, как же работает редуктор в разных режимах. В частности я не смог разобраться, как происходит отключение режима сверления (для только долбления) или режима удара (для только сверления).

Хотя дальнейшее курение интернета привело меня к мысли о том, что возможно корень бед – в смазке: перфоратор не мой, но, судя по всему, юзался активно, а обслуживался едва ли.

Вопрос: видит ли кто-нибудь очевидную причину описанной неполноценной работы? Или есть у кого-нибудь доходчивая (желательно - движущаяся) картинка того, как работает редуктор в разных режимах, какие связи при переключении разъединяются, а какие – замыкаются?

Share this post


Link to post
Share on other sites
Guest Ulfdalir

Апну тему, потому что самостоятельно я не сдвинулся с мертвой точки и перфоратор лежит в статусе нерабочего :(

Share this post


Link to post
Share on other sites

А на ютубе искать не пробовал? Поверхностный просмотр по запросу "принцип работы перфоратора" выдал довольно много роликов. Например,вот это наглядно показывает:

Может чем пригодится. ;)
